Способ осаждения меди, свободной от аммония, путем диспропорционирования

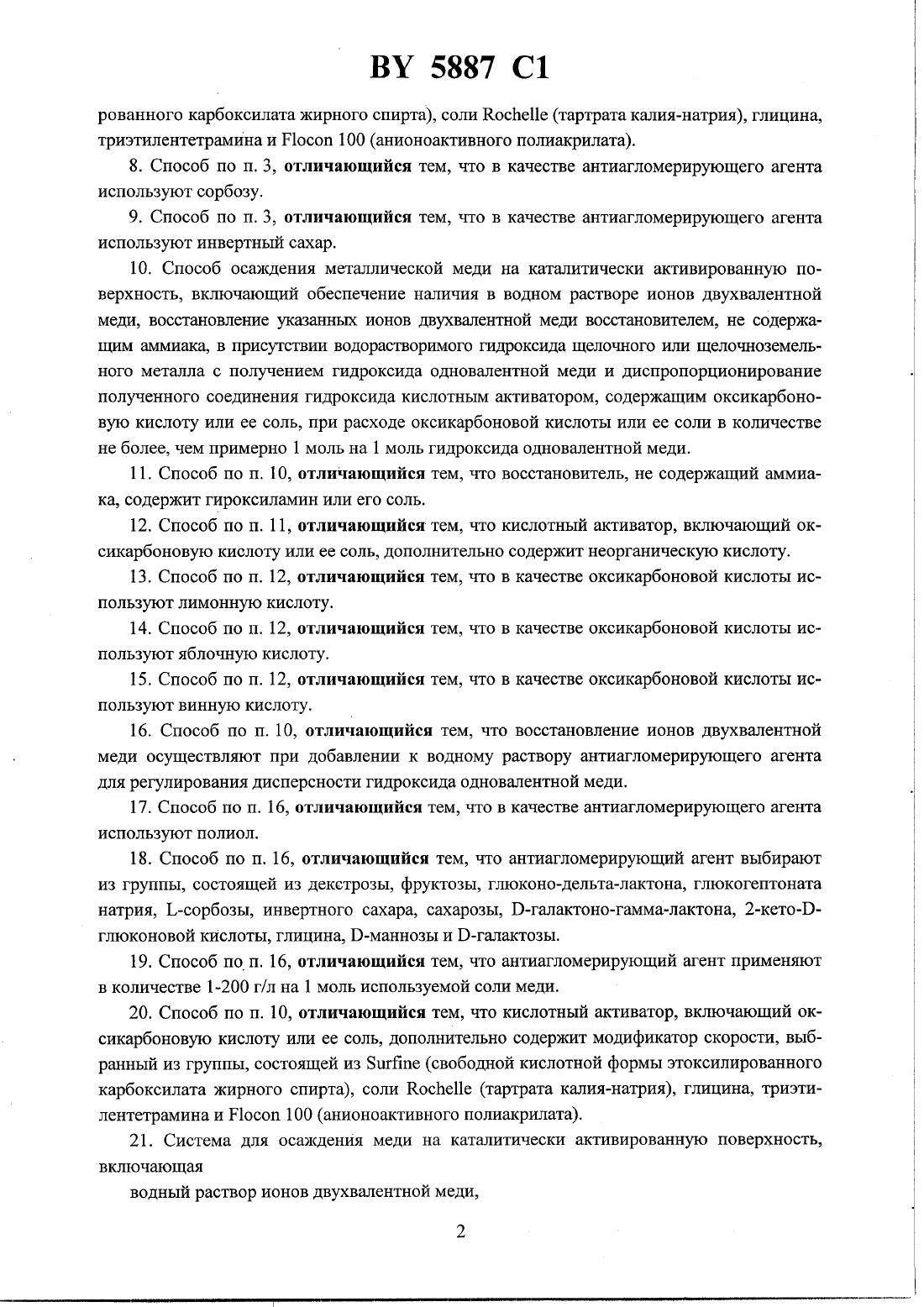

рованного карбоксилата жирного спирта), соли КосЬеПе (тартрата калия-натрия), глицина,триэтилентетрамина и Посол 100 (анионоактивного полиакрилата).8. Способ по п. 3, отличающийся тем, что в качестве антиагломерирующего агента используют сорбозу.9. Способ по п. 3, отличающийся тем, что в качестве антиагломерирующего агента используют инвертный сахар.10. Способ осаждения металлической меди на каталитически активированную поверхность, включающий обеспечение наличия в водном растворе ионов двухвалентной меди, восстановление указанных ионов двухвалентной меди восстановителем, не содержащим аммиака, в присутствии водорастворимого гидроксида щелочного или Щелочноземельного металла с получением гидроксида одновалентной меди и диспропорционирование полученного соединения гидроксида кислотньпи активатором, содержащим оксикарбоновую кислоту или ее соль, при расходе оксикарбоновой кислоты или ее соли в количестве не более, чем примерно 1 моль на 1 моль гидроксида одновалентной меди.11. Способ по п. 10, отличающийся тем, что восстановитель, не содержащий аммиака, содержит гироксиламин или его соль.12. Способ по п. 11, отличающийся тем, что кислотный активатор, включающий оксикарбоновую кислоту или ее соль, дополнительно содержит неорганическую кислоту.13. Способ по п. 12, отличающийся тем, что в качестве оксикарбоновой кислоты используют лимонную кислоту.14. Способ по п. 12, отличающийся тем, что в качестве оксикарбоновой кислоты используют яблочную кислоту.15. Способ по п. 12, отличающийся тем, что в качестве оксикарбоновой кислоты используют винную кислоту.16. Способ по п. 10, отличающийся тем, что восстановление ионов двухвалентной меди осуществляют при добавлении к водному раствору антиагломерирующего агента для регулирования дисперсности гидроксида одновалентной меди.17. Способ по п. 16, отличающийся тем, что в качестве антиагломерирующего агента используют полиол.18. Способ по п. 16, отличающийся тем, что антиагломерирующий агент выбирают из группы, состоящей из декстрозы, фруктозы, глюконо-дельта-лактона, глюкогептоната натрия, Ь-сорбозы, инвертного сахара, сахарозы, В-галактоно-гамма-лактона, 2-кето-1 Эглюконовой кислоты, глицина, В-маннозы и В-галактозы.19. Способ поп. 16, отличающийся тем, что антиагломерирующий агент применяют в количестве 1-200 г/л на 1 моль используемой соли меди.20. Способ по п. 10, отличающийся тем, что кислотный активатор, включающий оксикарбоновую кислоту или ее соль, дополнительно содержит модификатор скорости, вЬ 1 бранный из группы, состоящей из Бигйпе (свободной кислотной формы этоксилированного карбоксилата жирного спирта), соли КосЬеПе (тартрата Калия-Натрия), глицина, триэтилентетрамина и Р 1 осоп 100 (анионоактивного полиакрилата).21. Система для осаждения меди на каталитически активированную поверхность,включающаяводный раствор ионов двухвалентной меди, ВУ 5887 С 1водный раствор восстановителя ионов двухвалентной меди, не содержащий аммиака и содержащий соединение азота при минимальной концентрации около 25 г/л для восстановления ионов двухвалентной меди до ионов одновалентной меди, водный раствор гидроксида щелочного или щелочноземельного металла для осаждения ионов одновалентной меди в виде гидроксида одновалентной меди, водный раствор кислотного активатора, содержащий оксикарбоновую кислоту или ее соль, амин или неорганическую кислоту в комбинации с оксикарбоновой кислотой или ее солью, или амином, для диспропорционирования осадка одновалентной меди.22. Система по п. 21, отличающаяся тем, что она в качестве соединения азота содержит гидроксиламин или его соль.23. Система по п. 21, отличающаяся тем, что она дополнительно содержит антиагломерирующий агент для регулирования дисперсности гидроксида одновалентной меди.24. Система по п. 23, отличающаяся тем, что в качестве антиагломерирующего агента она содержит полиол.25. Система по п. 23, отличающаяся тем, что в качестве антиагломерирующего агента она содержит агент, выбранный из группы, состоящей из декстрозы, фруктозы, глюконо-дельта-лактона, глюкогептоната натрия, Ь-сорбозы, инвертного сахара, сахарозы, 13 галактоно-гамма-лактона, 2-кето-В-глюконовой кислоты, глицина, В-маннозы и 13 галактозы. ч26. Система по п. 23, отличающаяся тем, что водный раствор восстановителя ионов двухвалентной меди дополнительно содержит антиагломерирующий агент в количестве 1-200 г/л на 1 моль соли меди.27. Система по п. 21, отличающаяся тем, что водный раствор кислотного активатора содержит оксикарбоновую кислоту или ее соль в количестве не более, чем примерно 1 моль на 1 моль гидроксида одновалентной меди.28. Система по п. 21, отличающаяся тем, что водный раствор кислотного активатора дополнительно содержит модификатор скорости, выбранный из группы, состоящей из Зигйпе (свободной кислотной формы этоксилированного карбоксилата жирного спирта),соли КосЬеНе (тартрата калия-натрия), глицина, триэтилентетрамина и Р 1 осон 100 (анионоактивного полиакрилата). ц29. Система по п. 23, отличающаяся тем, что в качестве антиагломерирующего агента она содержит сорбозу.30. Система для осаждения меди на каталитически активированную поверхность,включающаяводный раствор ионов двухвалентной меди, водный раствор восстановителя ионов двухвалентной меди, не содержащий аммиака и содержащий соединение азота при минимальной концентрации около 25 г/л для восстановления ионов двухвалентной меди до ионов одновалентной меди, водньп 71 раствор гидроксида щелочного или щелочноземельного металла для осаждения ионов одновалентной меди в виде гидроксида одновалентной меди, водный раствор кислотного активатора, содержащий оксикарбоновую кислоту или ее соль в количестве не более, чем примерно 1 моль на 1 моль гидроксида одновалентной меди, для диспропорционирования осадка одновалентной меди.31. Система по п. 30, отличающаяся тем, что в качестве гидроксида щелочного металла она содержит гидроксид натрия.32. Система по п. 30, отличающаяся тем, что кислотный активатор содержащий оксикарбоновую кислоту или ее соль, дополнительно содержит неорганическую кислоту.33. Система по п. 30, отличающаяся тем, что в качестве оксикарбоновой кислоты она содержит лимонную кислоту.34. Система по п. 30, отличающаяся тем, что в качестве оксикарбоновой кислоты она содержит яблочную кислоту.35. Система по п. 30, отличающаяся тем, что в качестве оксикарбоновой кислоты она содержит винную кислоту.36. Система по п. 30, отличающаяся тем, что раствор восстановителя ионов двухвалентной меди дополнительно содержит антиагломерирующий агент для регулирования дисперсности гидроксида одновалентной меди.37. Система по п. 36, отличающаяся тем, что в качестве антиагломерирующего агента она содержит полиол.38. Система по п. 36, отличающаяся тем, что в качестве антиагломерирующего агента она содержит агент, выбранный из группы, состоящей из декстрозы, фруктозы, глюконо-дельта-лактона, глюкогептоната натрия, Ь-сорбозы, инвертного сахара, сахарозы, 1)галактоно-гамма-лактона, 2-кето-В-глюконовой кислоты, глицина, П-маннозы и 13 галактозы.39. Система по п, 36, отличающаяся тем, что она содержит антиагломерирующий агент в количестве 1-200 г/л на 1 моль используемой соли меди.40. Система по п. 30, отличающаяся тем, что водный раствор кислотного активатора дополнительно содержит модификатор скорости, выбранный из группы, состоящей из Бигйпе (свободной кислотной формы этоксилированного карбоксилата жирного спирта),соли КосЬеПе (тартрата калия-натрия), глицина, триэтилентетрамина и Р 1 осоп 100 (анионеактивного полиакрилата).41. Система по п. 40, отличающаяся тем, что водньпй раствор кислотного активатора дополнительно содержит добавку, выбранную из группы, состоящей из антиоксидантов,кислотных комплексообразователей, борной кислоты и поверхностно-активных агентов.Настоящее изобретение направлено на способ осаждения меди, и в частности, на усовершенствованный способ и систему для осаждения металлической меди на каталитически активированную поверхность путем регулированного диспропорционирования гидроксида одновалентной меди.Осаждение меди путем диспропорционирования раскрыто в Патенте США 3,963,842 ( 51 ЧегС 2 и др.), принадлежащеммедного покрытия химическим способом на серебро, стекло(предпочтительно в производстве зеркал) или на другую каталитически активированную поверхность посредством (1) быстрого восстановления комплексных тетраамино ионовдвухвалентной меди в водном растворе до комплексных диамино ионов одновалентной меди при отсутствии существенного восстановления до металлической меди и (2) последующего осуществления управляемого диспропорционирования полученных ионов одновалентной меди с целью осаждения металлической меди преимущественно на поверхности. Начальную стадию восстановления осуществляют, применяя класс восстановительных агентов, выбранных из соединений азота, содержащих один или два атома азота и имеющих формулу
