Способ получения антимикробного материала, тонкозернистый антимикробный материал и способ его получения

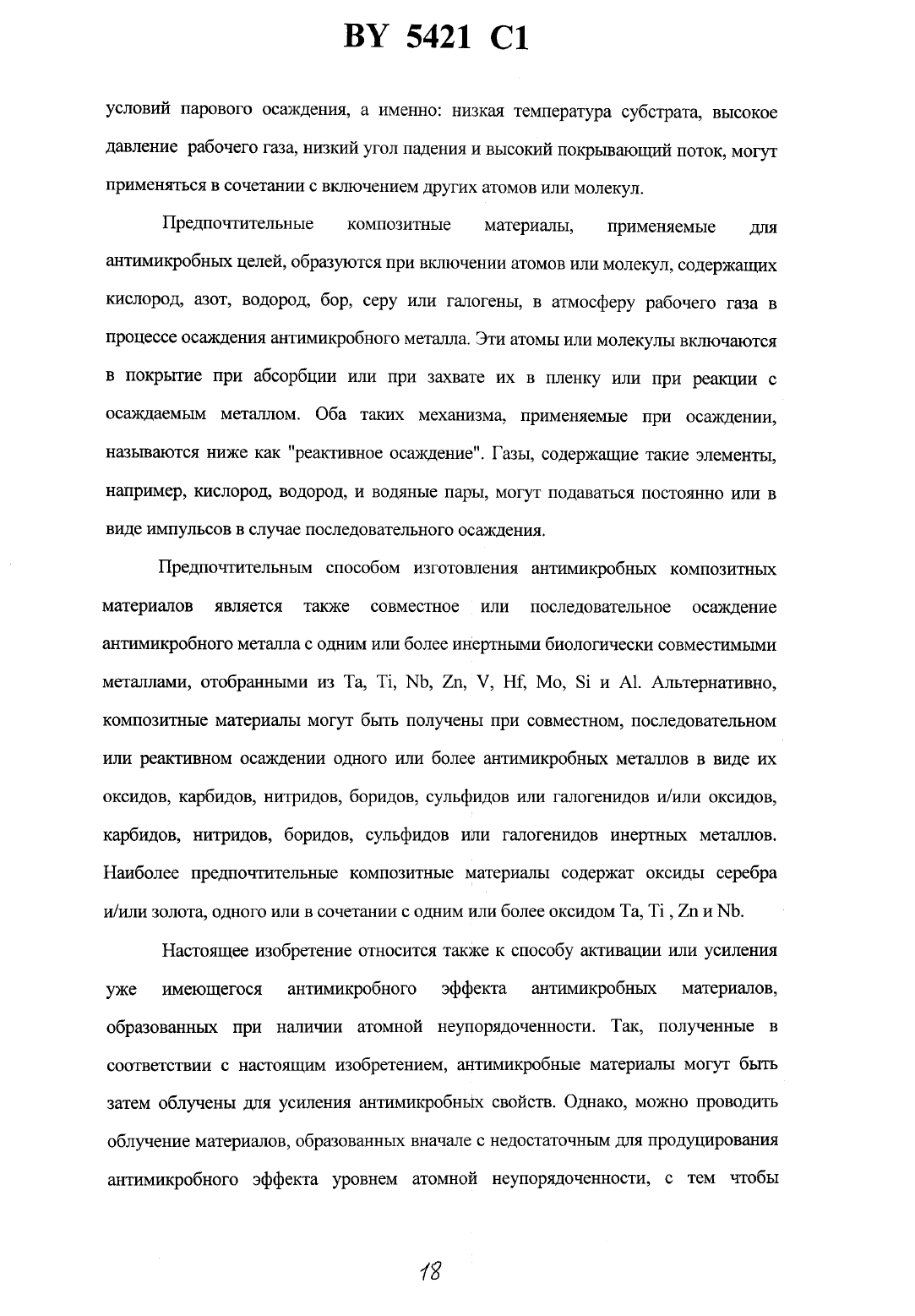

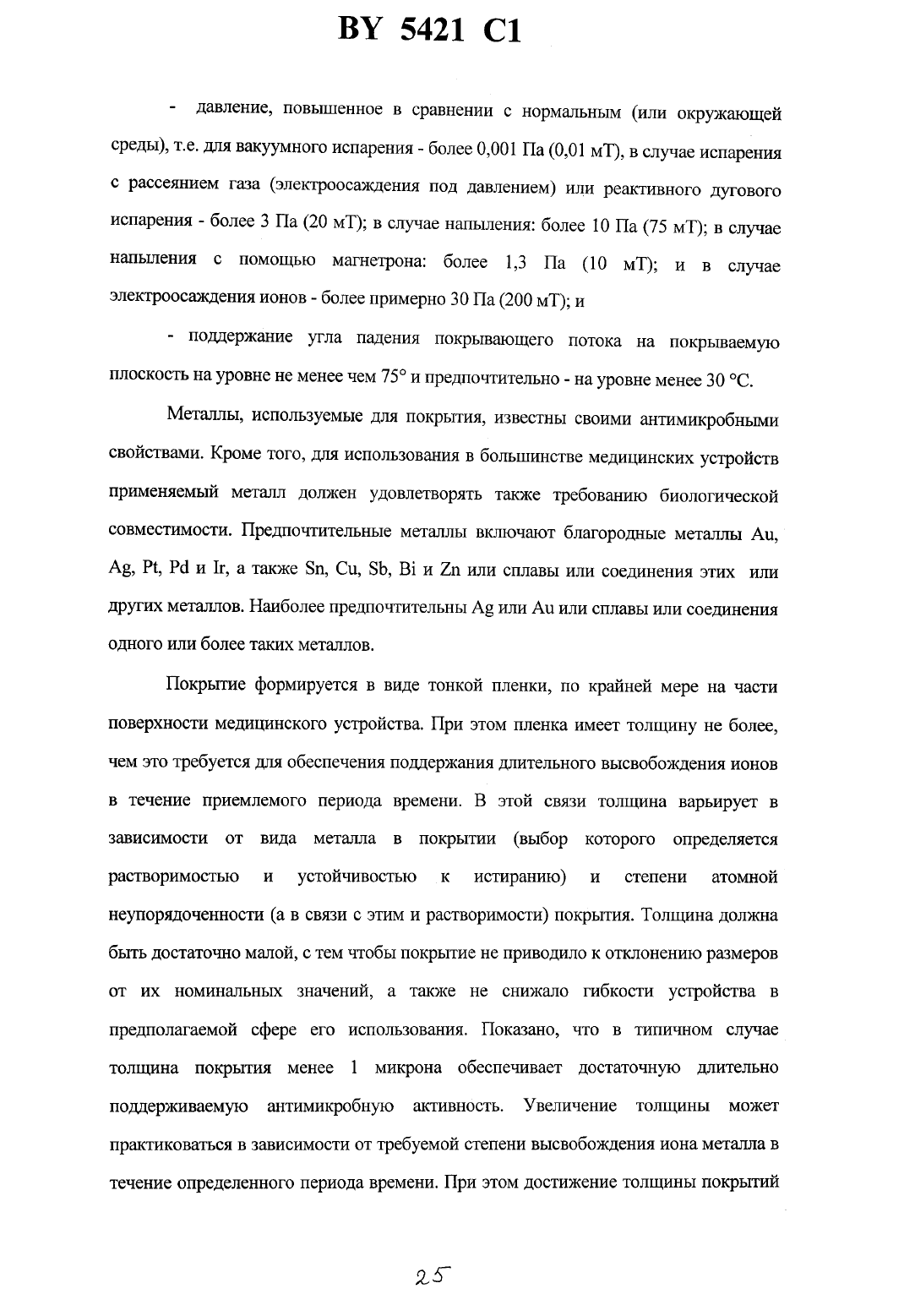

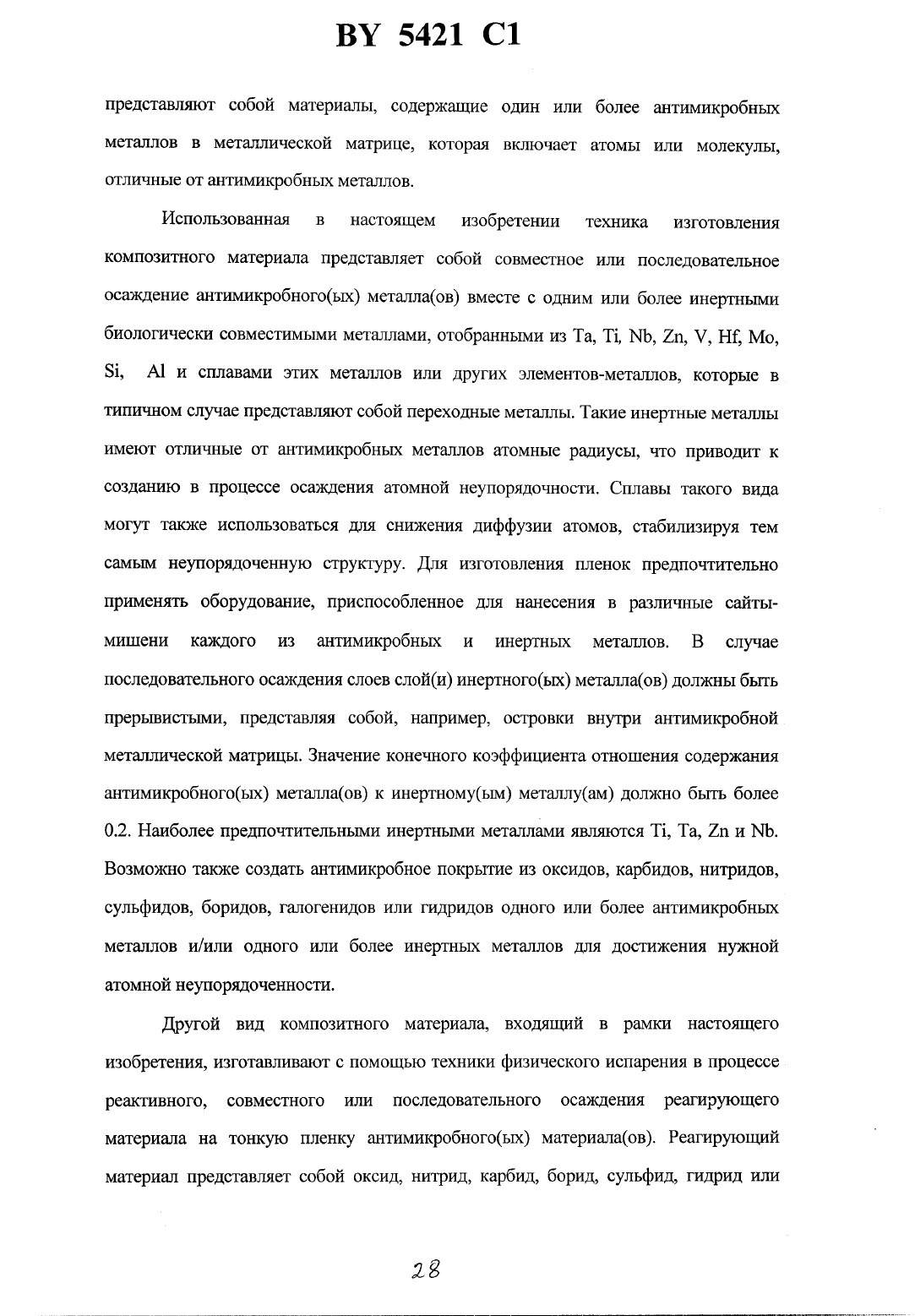

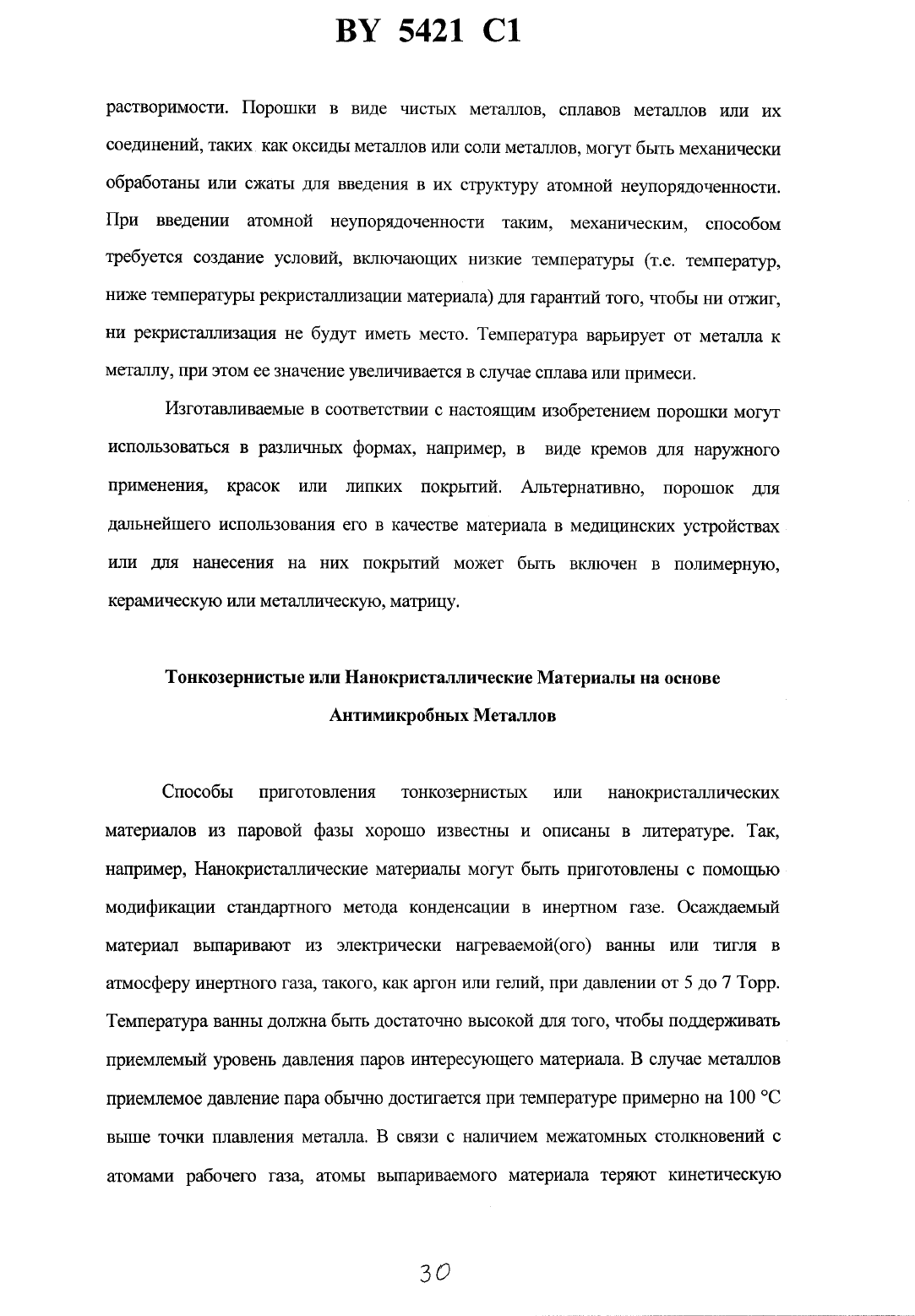

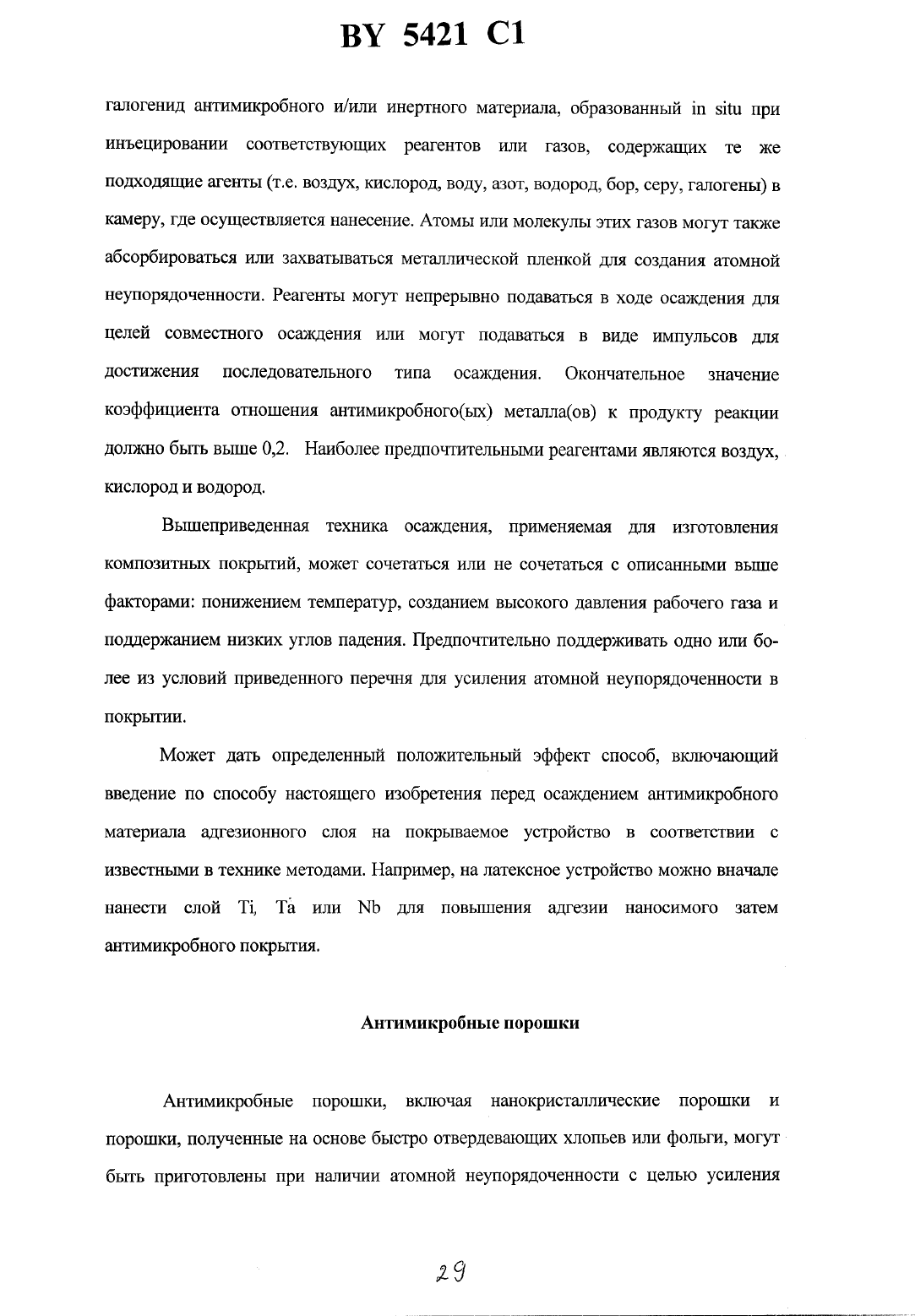

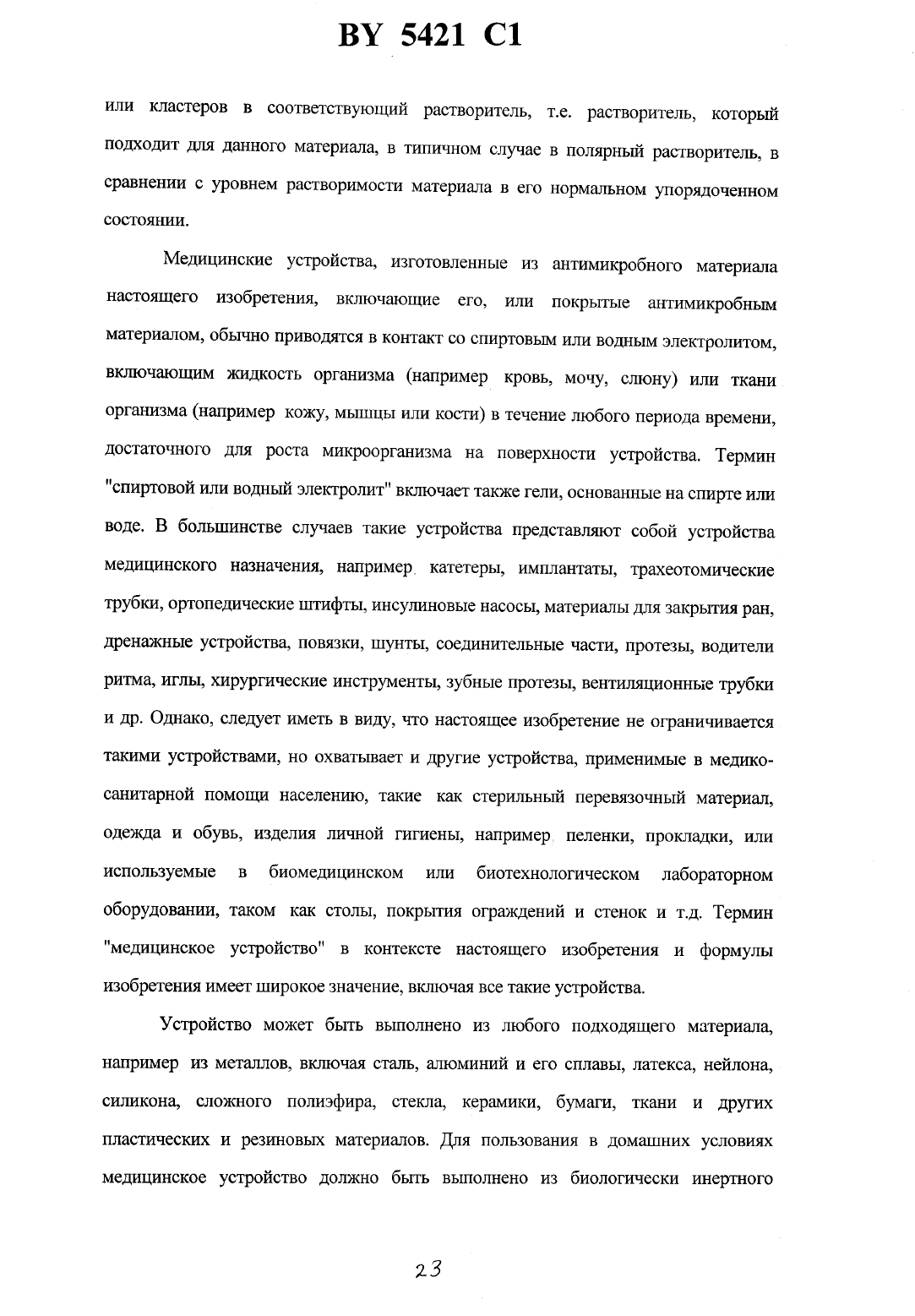

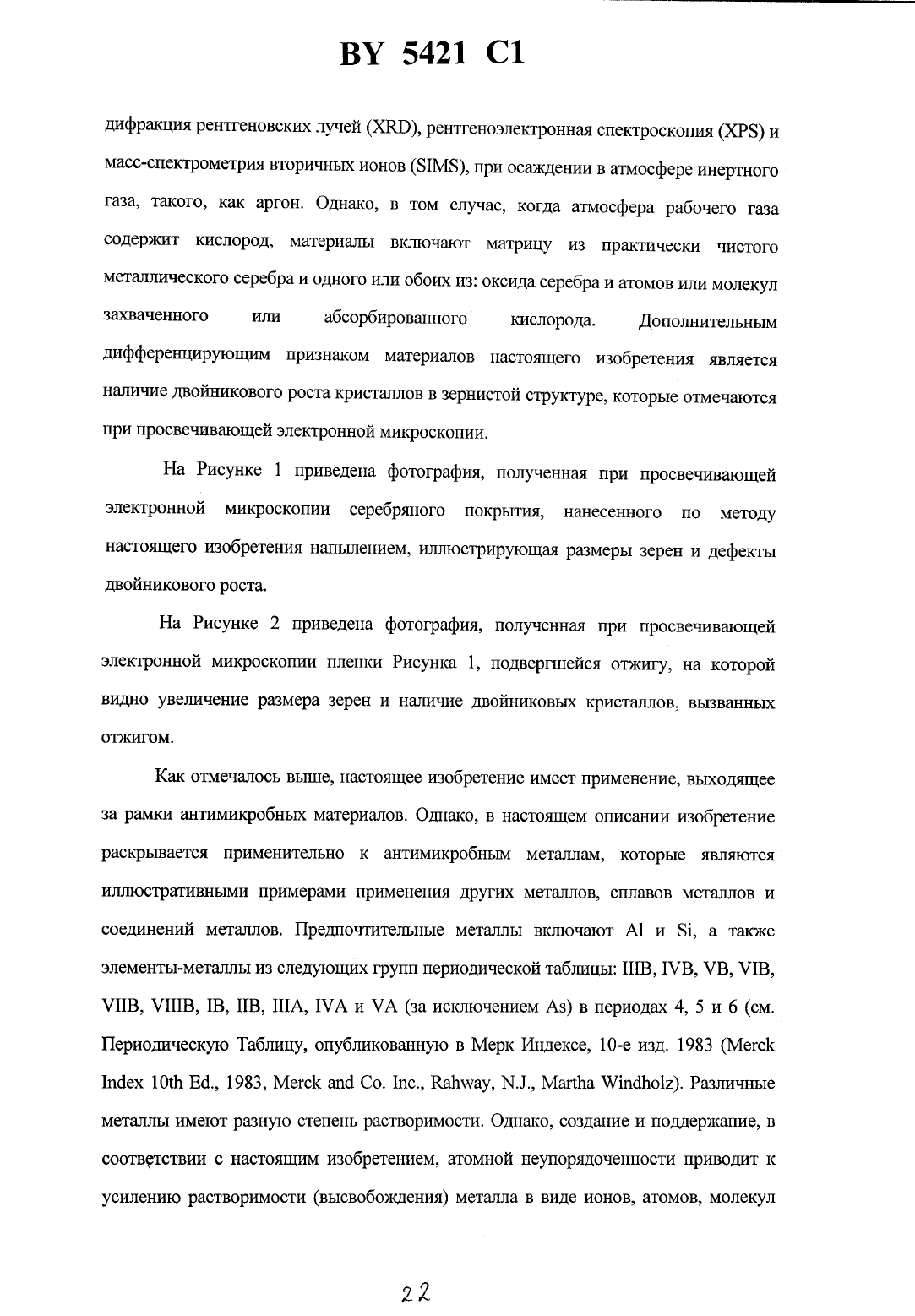

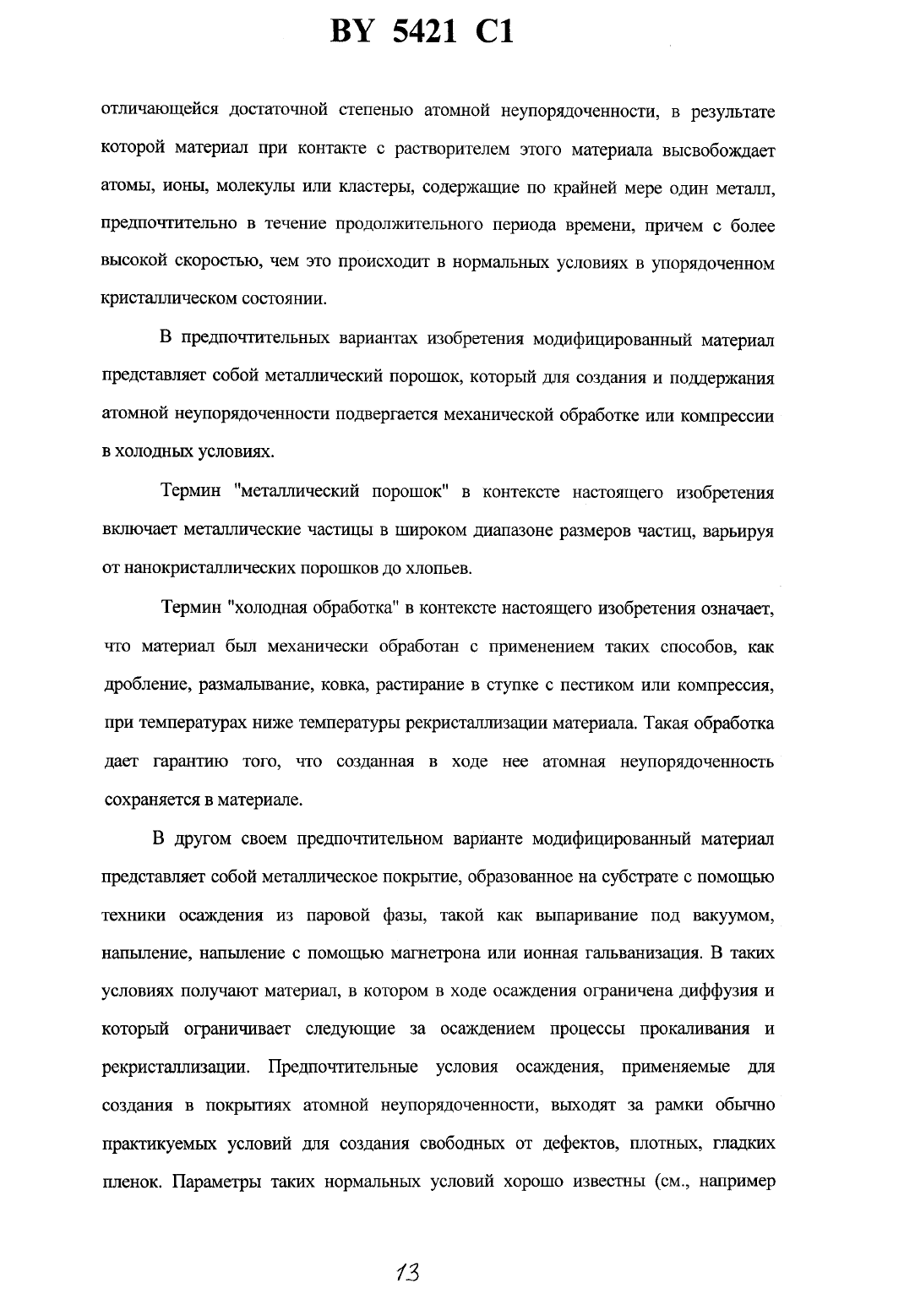

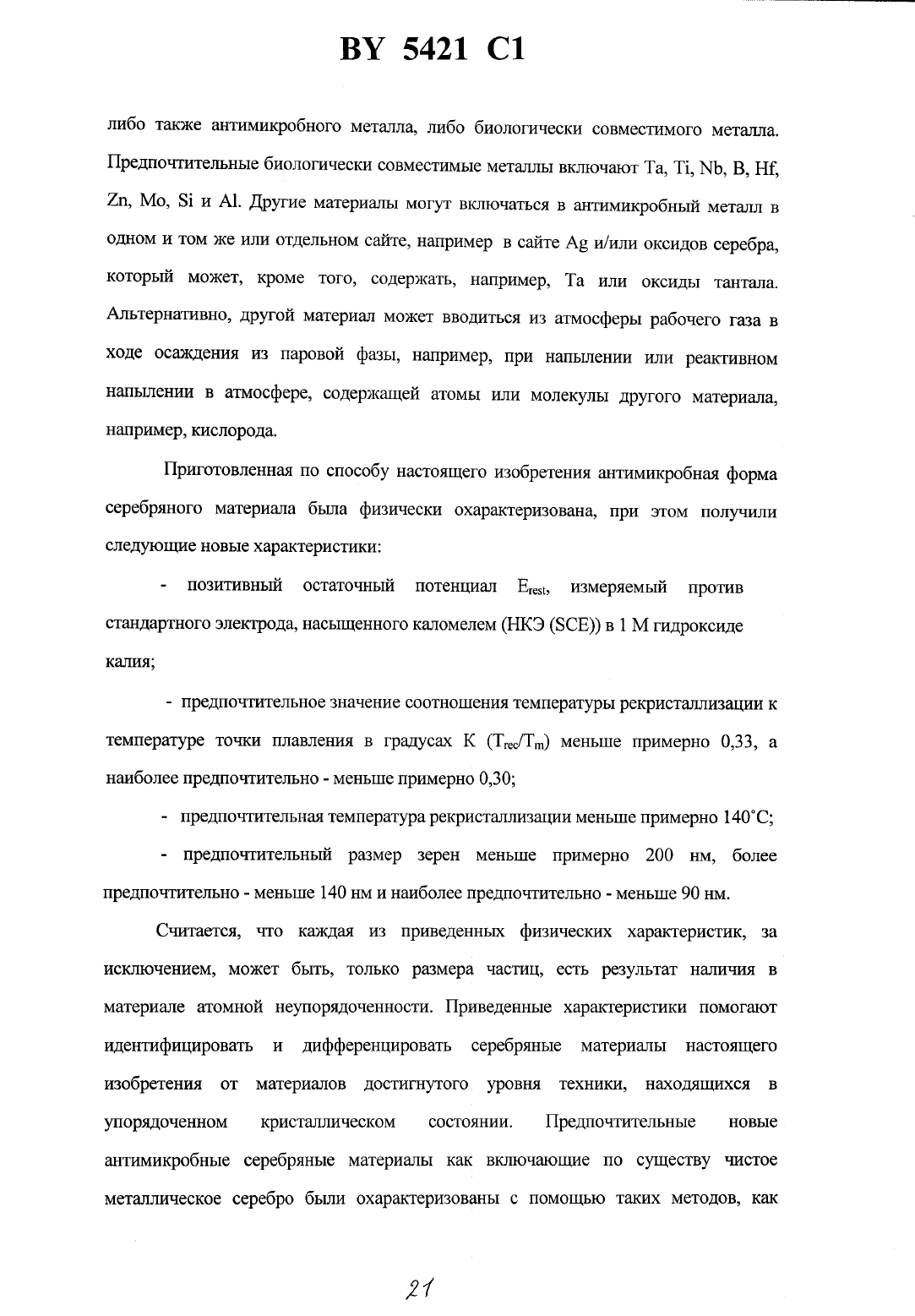

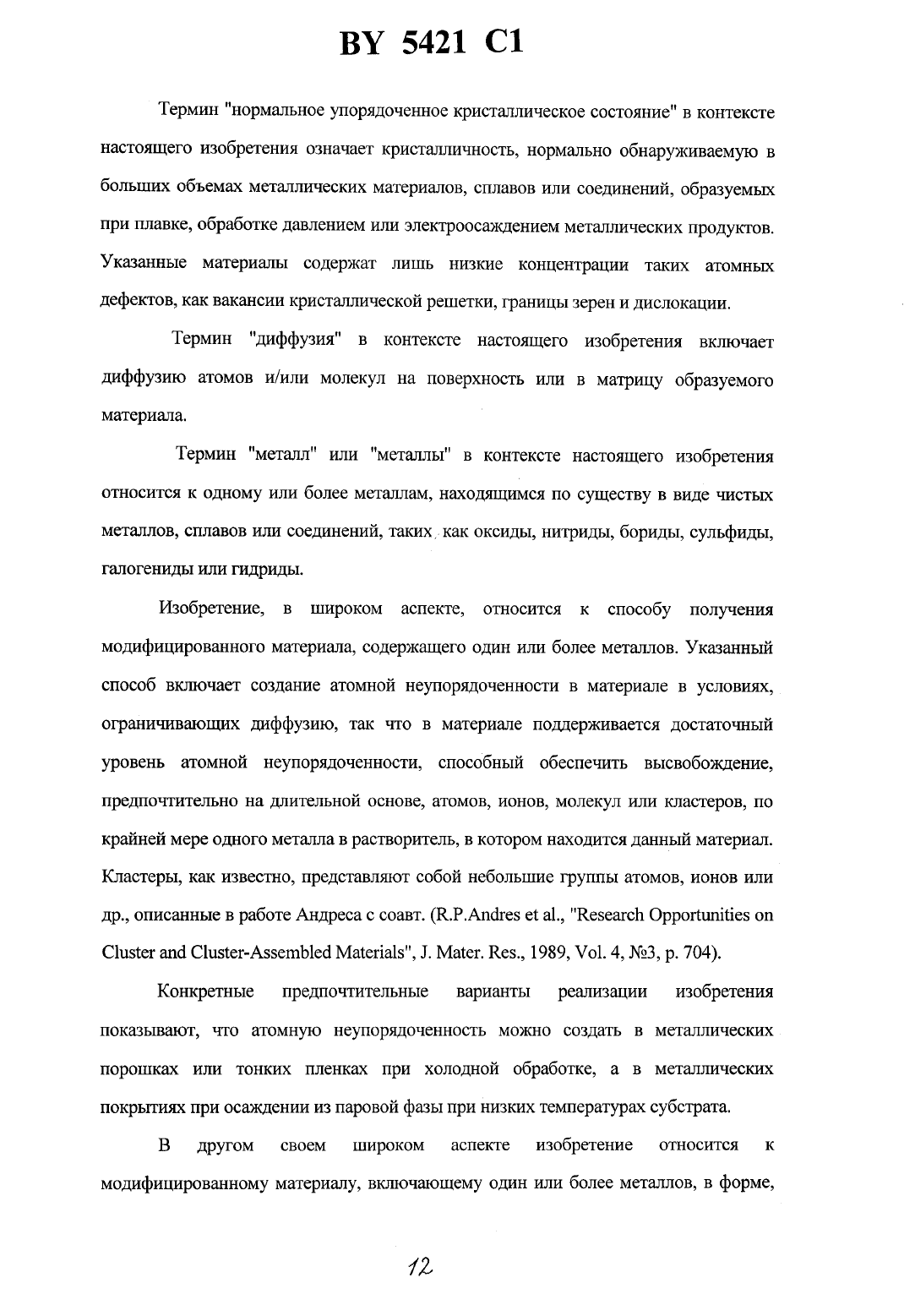

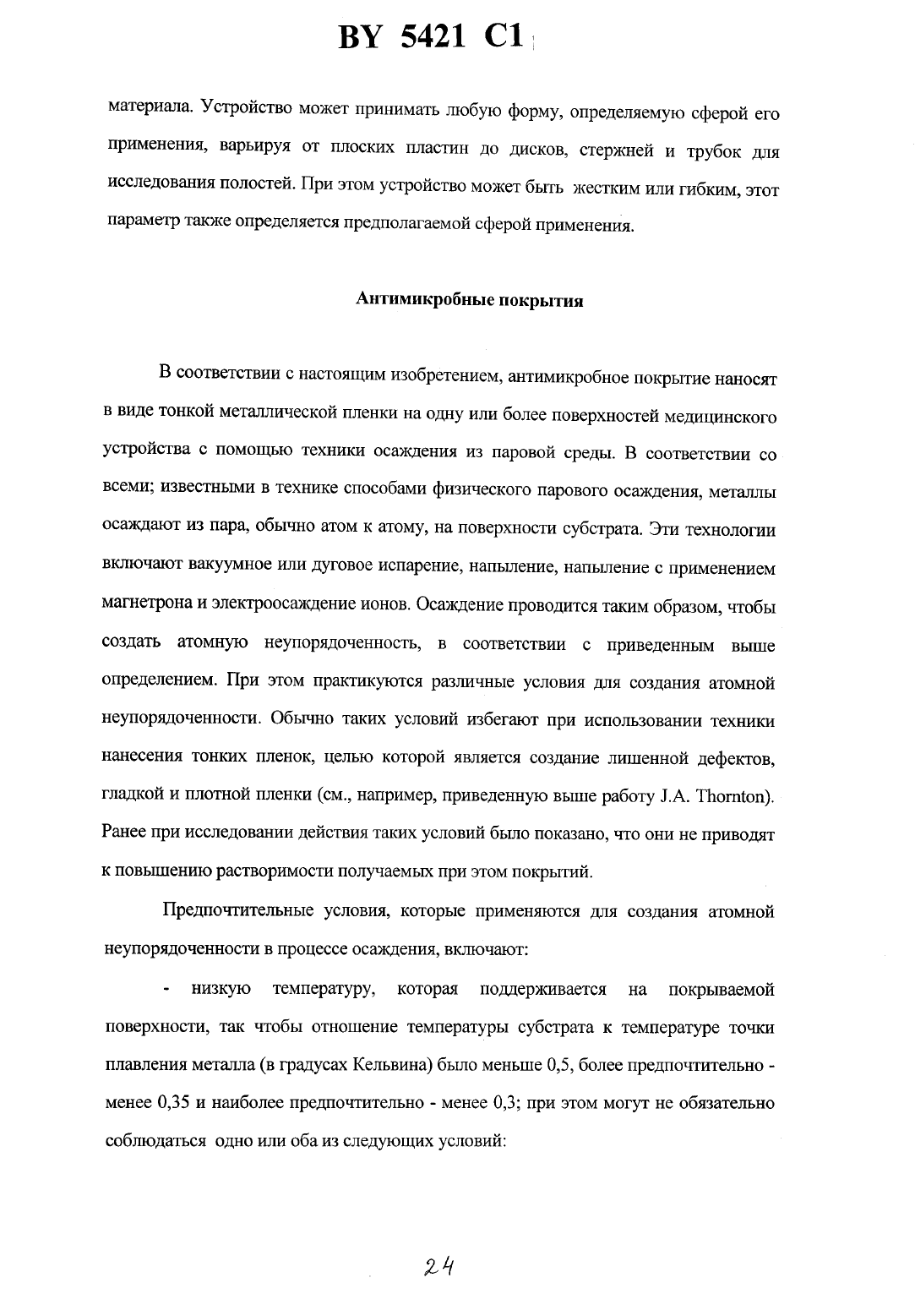

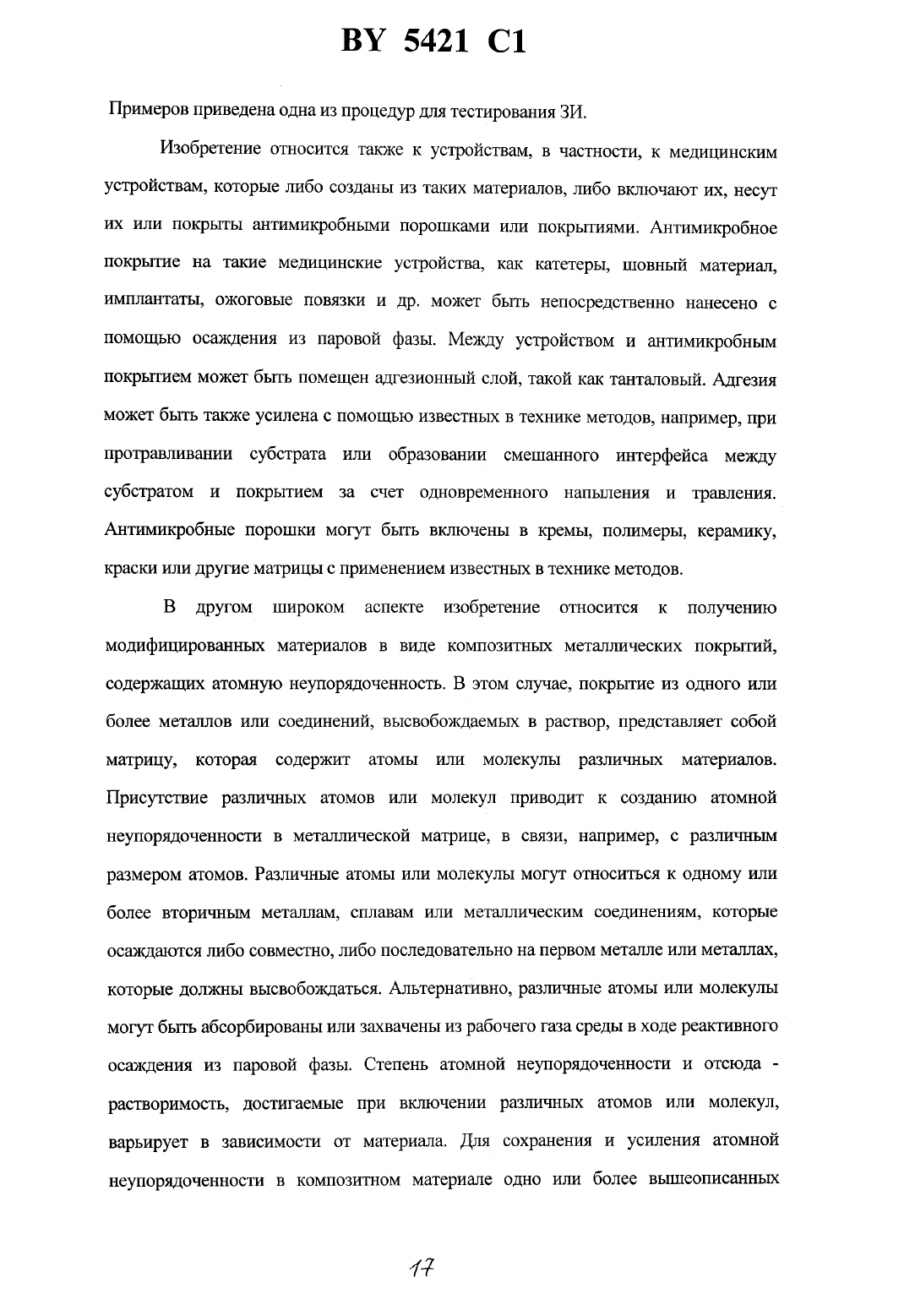

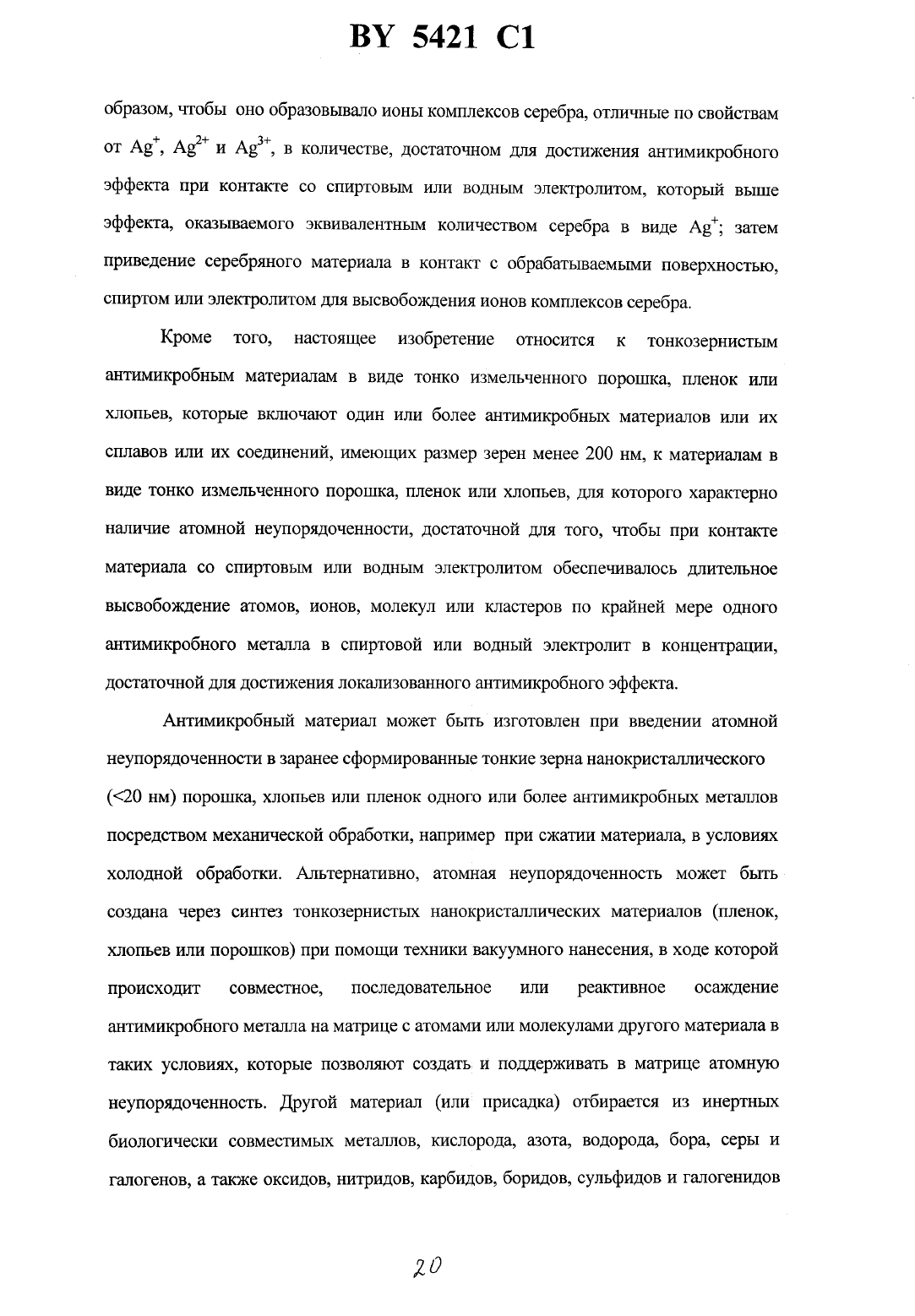

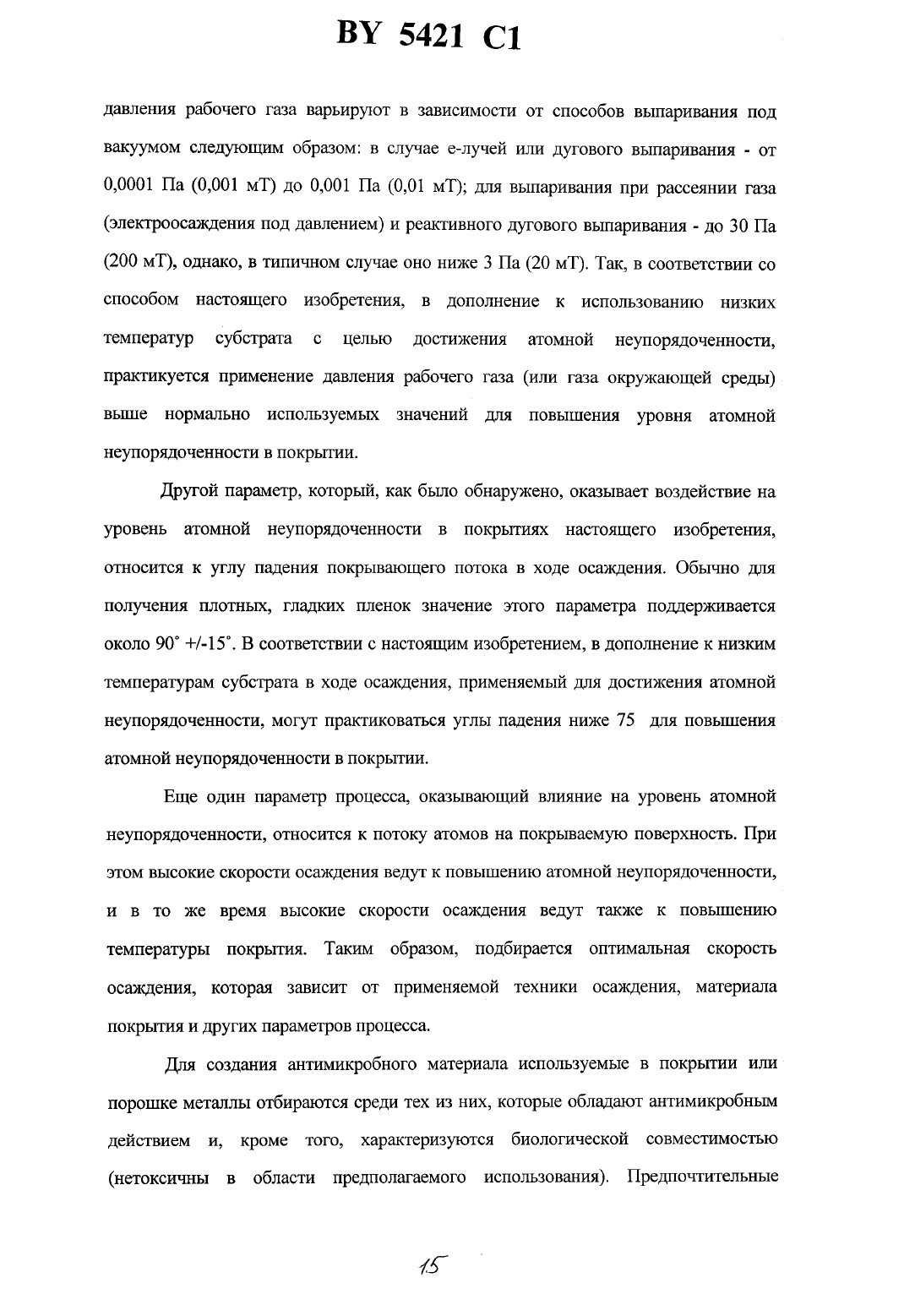

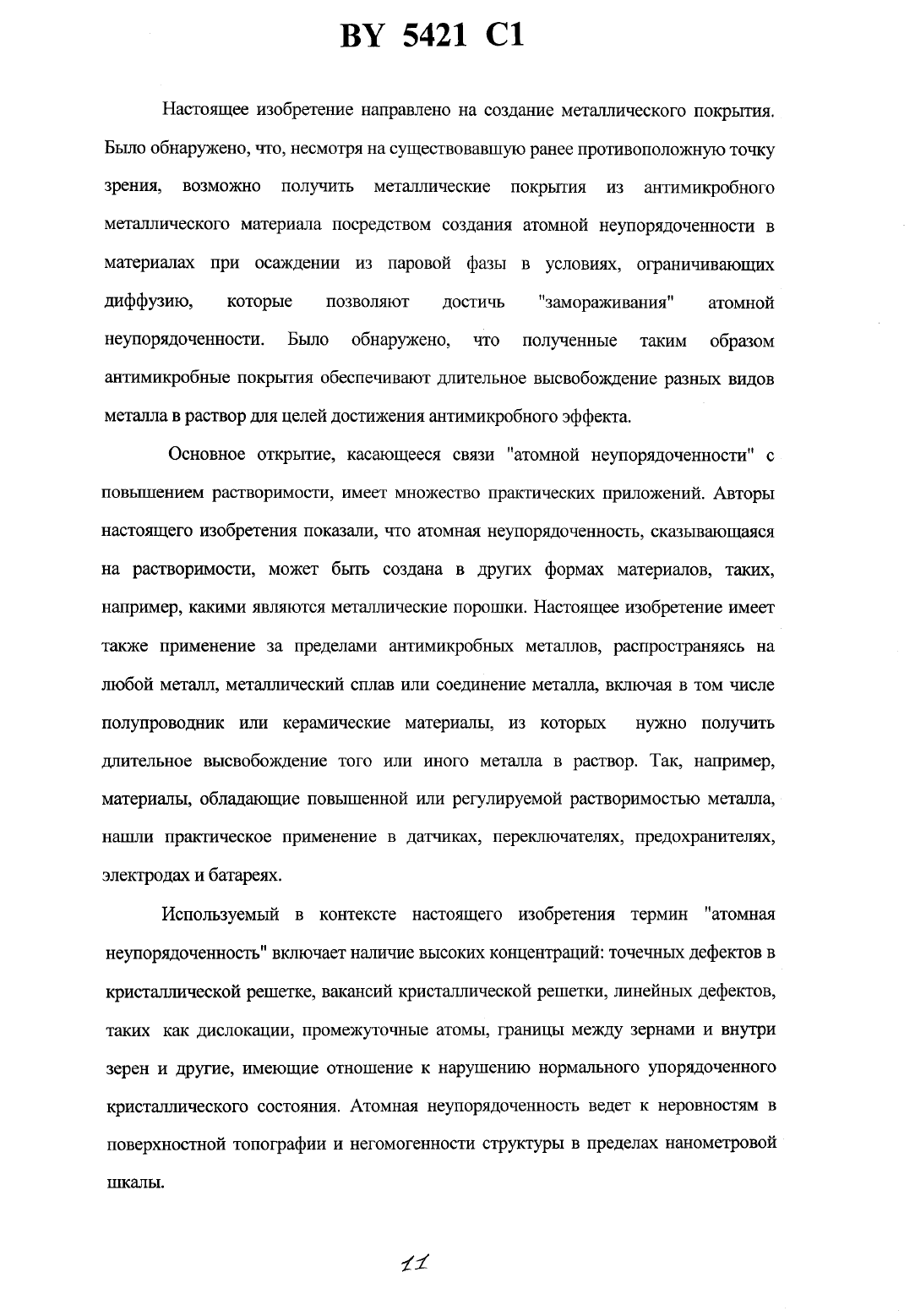

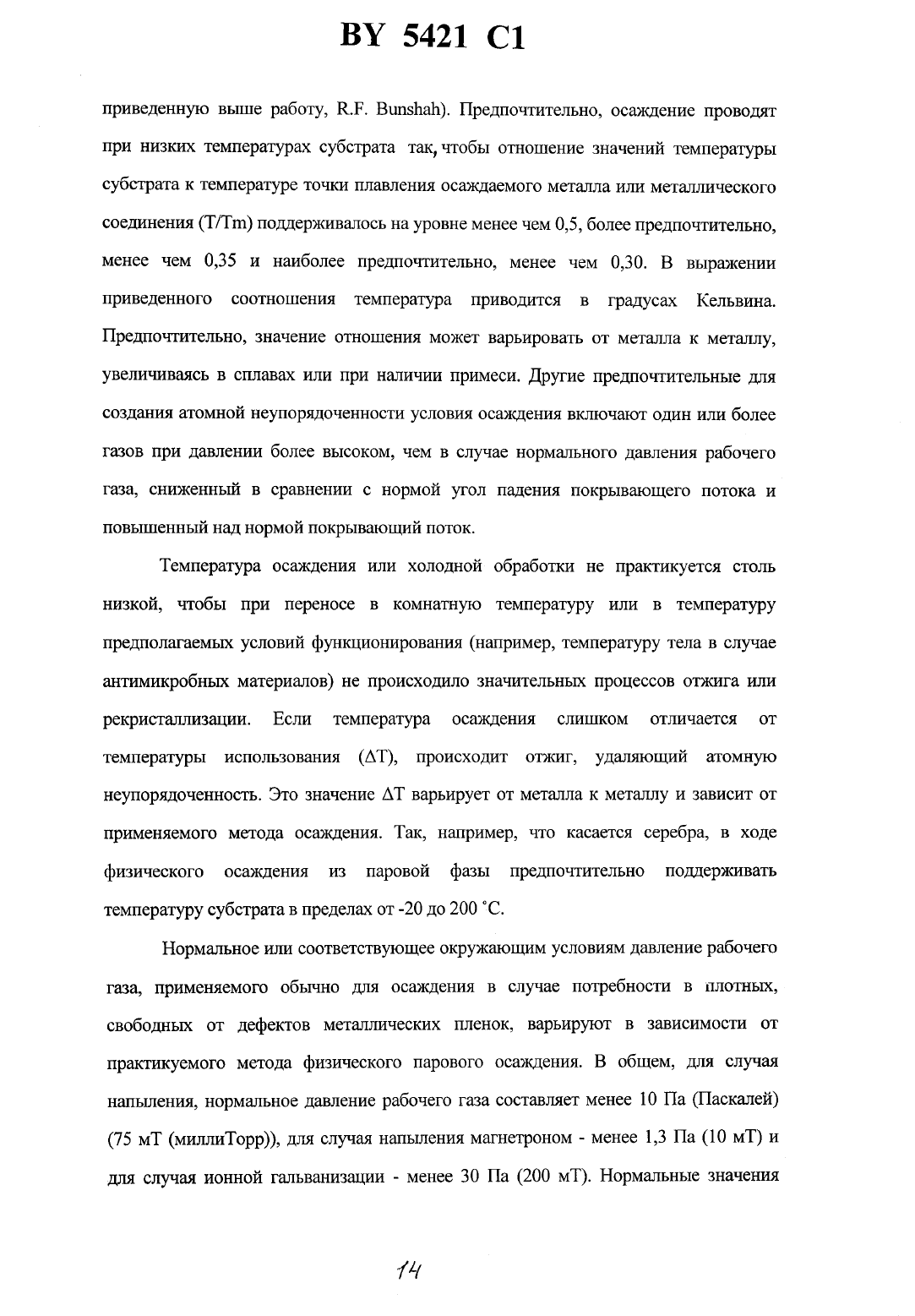

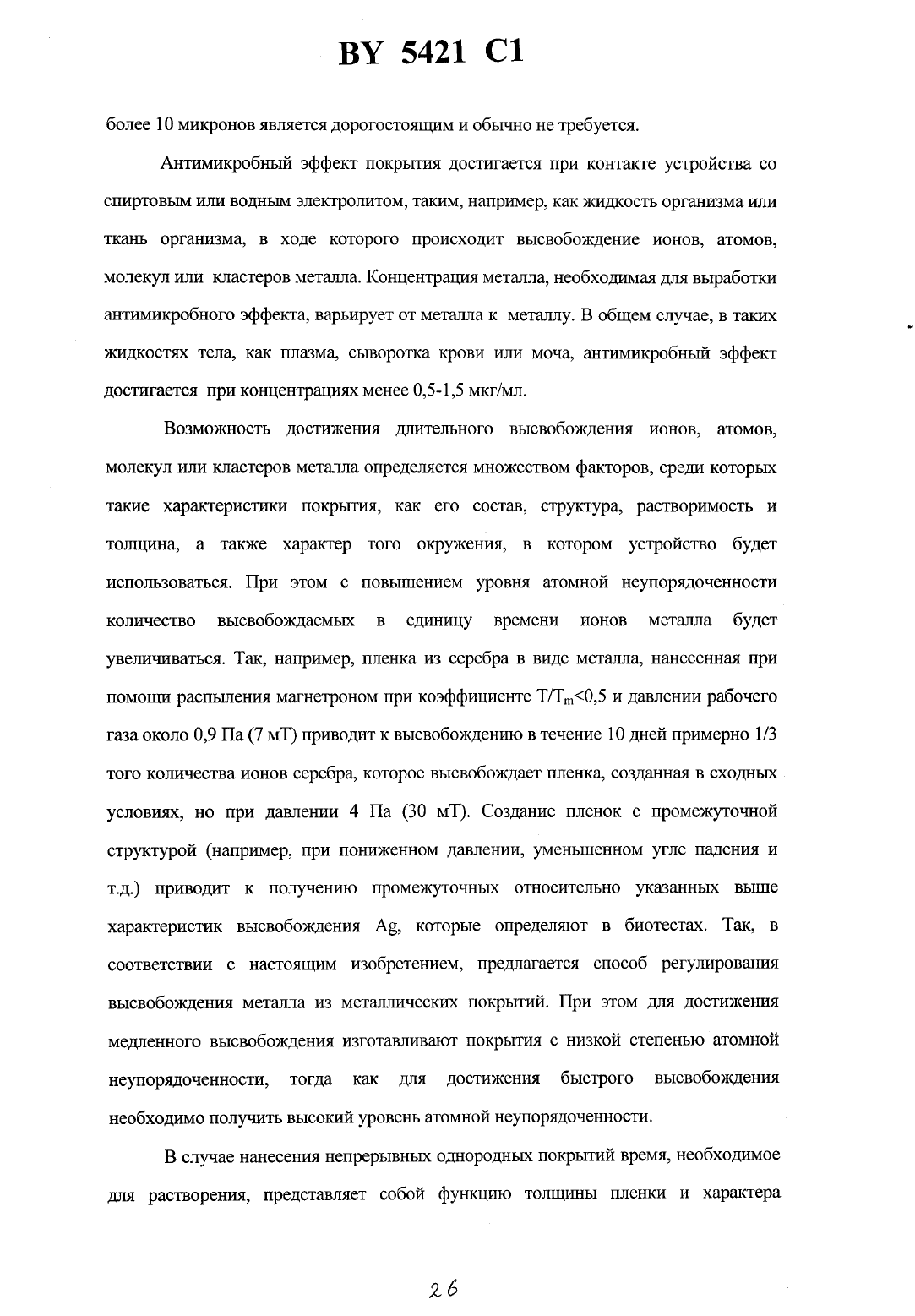

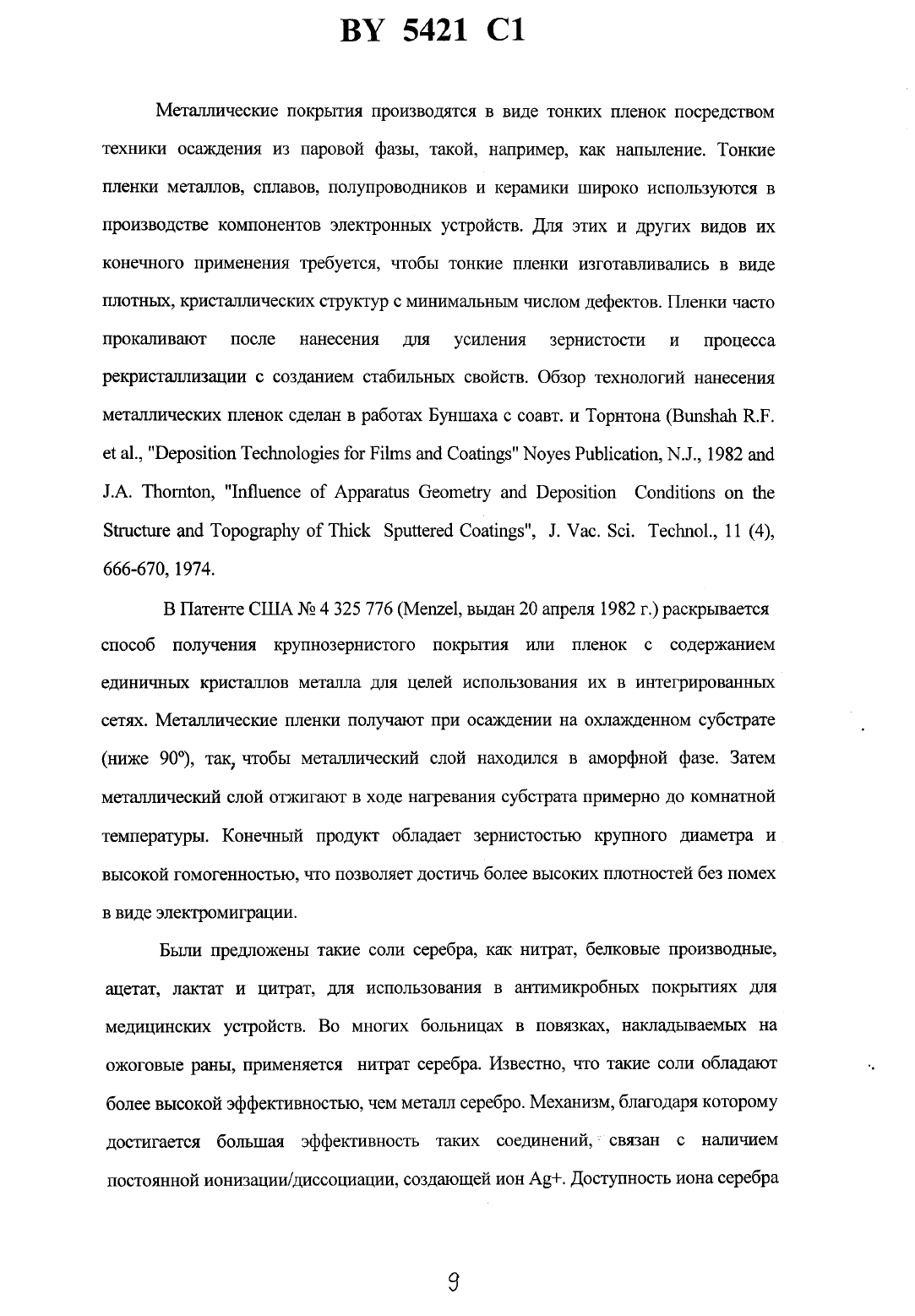

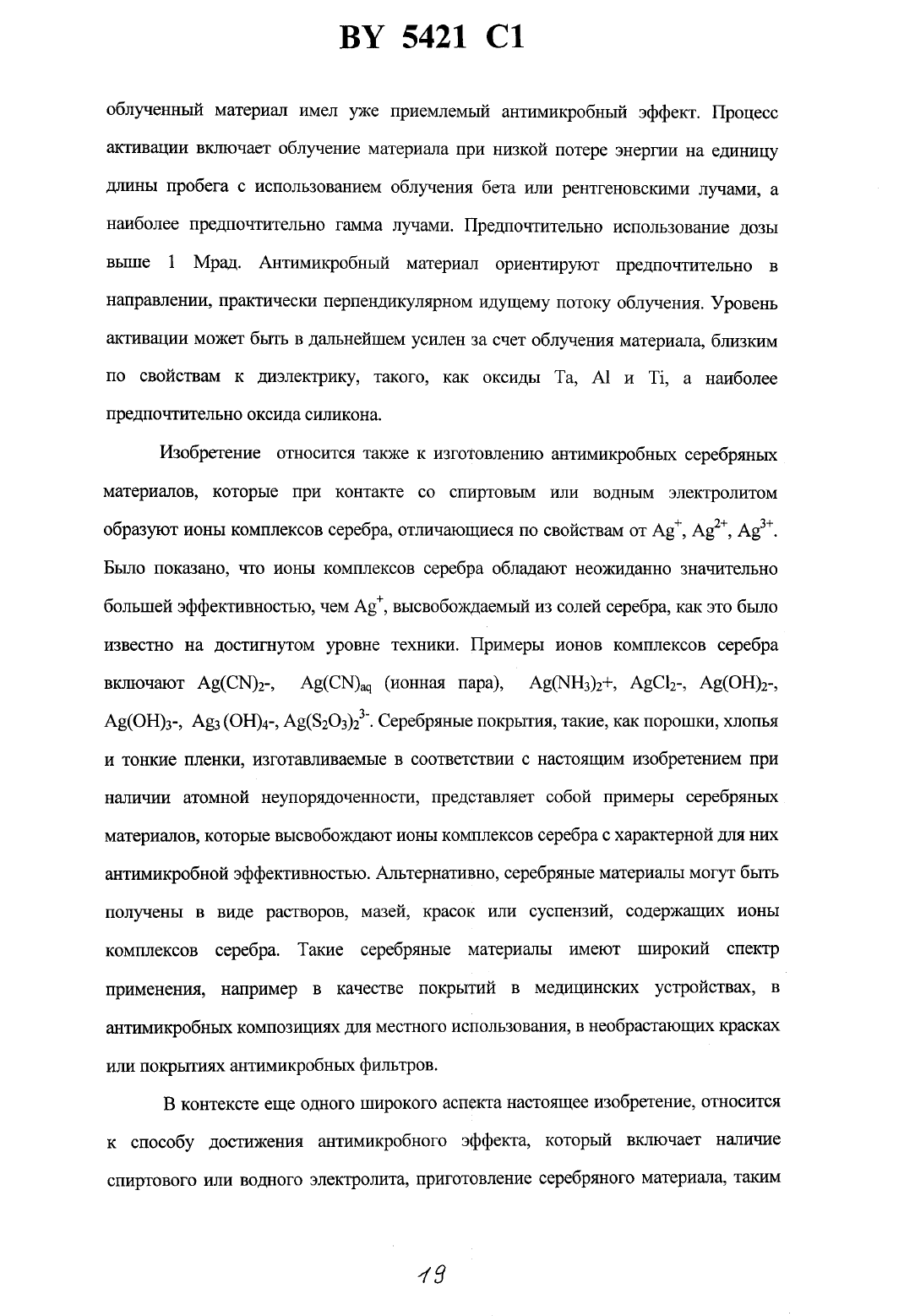

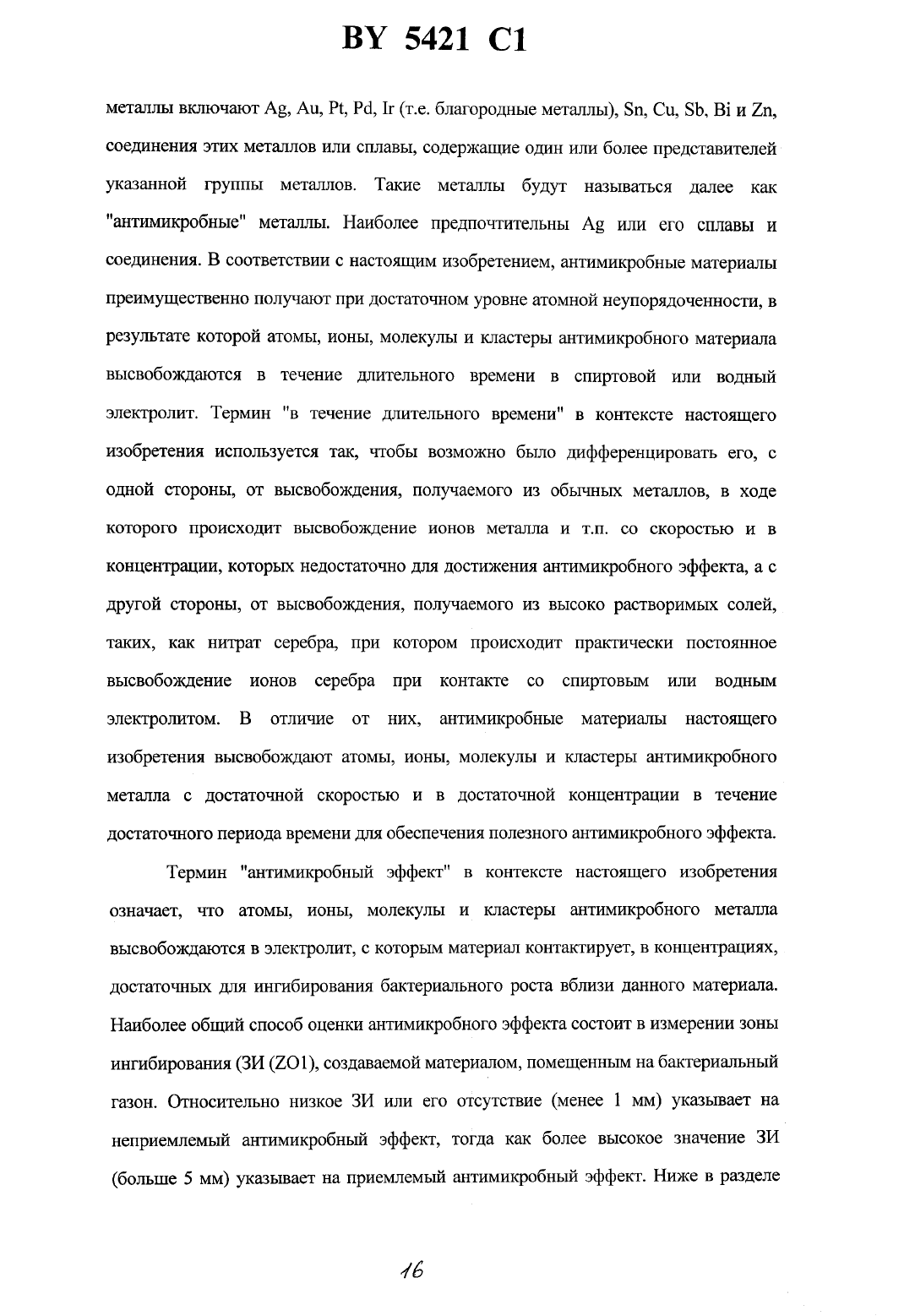

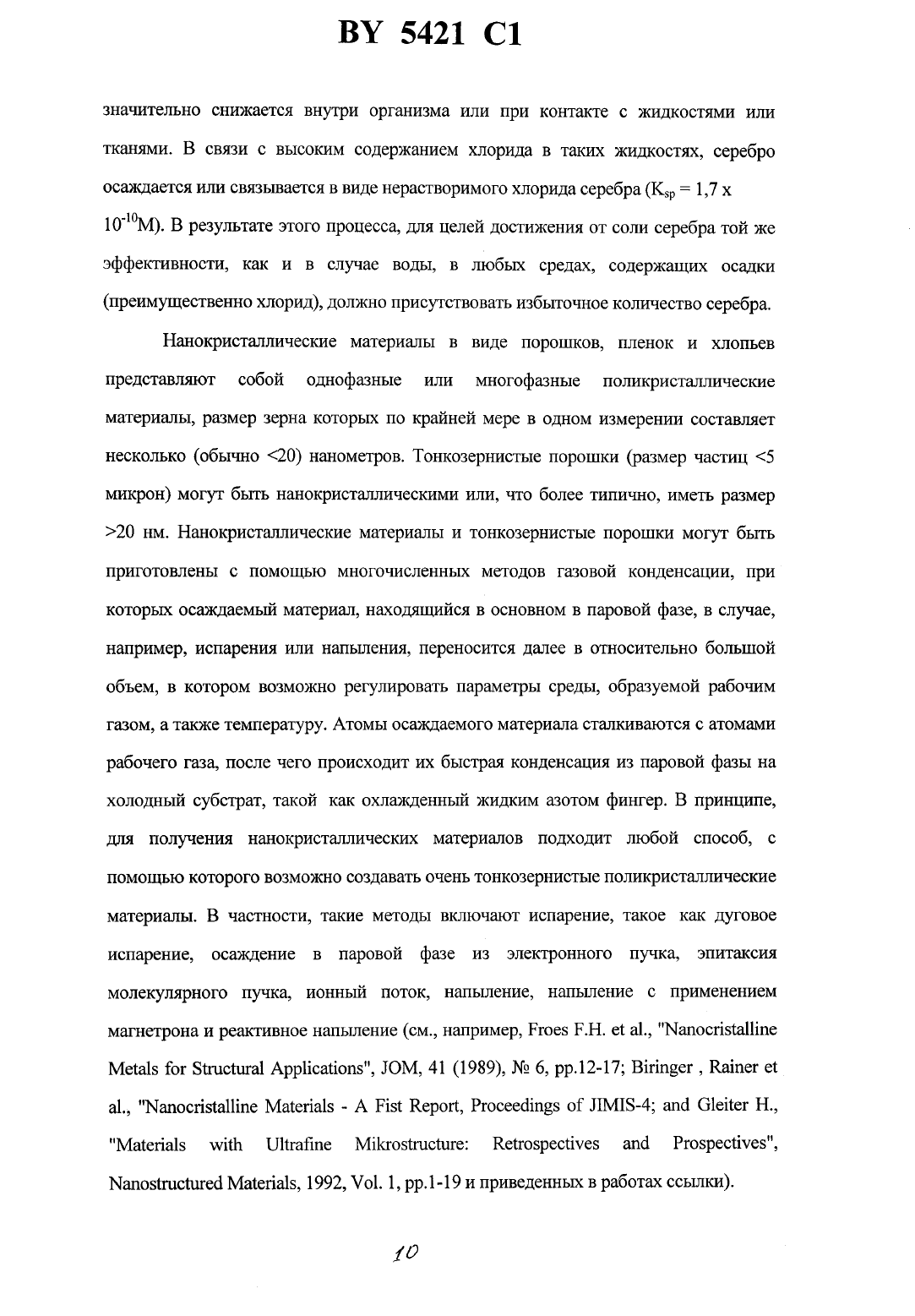

3. Способ по п. 2, отличающийся тем, что антимикробный материал, содержащий один или более антимикробных металлов, представляет собой порошок или пленку, в которых атомную Неупорядоченность создают путем холодной обработки.4. Способ по п. 3, отличающийся тем, что материал представляет собой нанокристаллическии порошок.5. Способ по п. 2, отличающийся тем, что материал получают в виде покрытия на субстрат осаждением из паровой фазы в условиях, ограничивающих отжиг или рекристаллизацию последующего осаждения.6. Способ по п. 5, отличающийся тем, что материал получают вакуумным испарением, напылением, напылением с помощью магнетрона или ионным осаждением.7. Способ по п. 5, отличающийся тем, что материал представляет собой композиционное покрытие, которое получают совместным, последовательным или реакционньпи осаждением антимикробного металла на матрицу с атомами или молекулами иного материала для создания атомной неупорядоченности в матрице, при этом иной материал представляет один или более осажденных материалов, выбранных из группы, включающей кислород, азот, водород, бор, серу или галоген, абсорбированные или захваченные матрицей из атмосферы осаждаемой паровой фазы оксид, нитрид, карбид, борид, галогенид,сульфид или гидрид антимикробного металла, и оксид, нитрид, карбид, борид, галогенид,сульфид или гидрид инертного биосовместимого металла, выбранного из группы, включающей Та, та, МЬ, У, НЕ, 211, Мо, 51 И А 1.8. Способ по п. 7, отличающийся тем, что антимикробный металл представляет собой серебро, а иной материал представляет собой либо оксид серебра, либо осажденный материал, содержащий атомы или молекулы кислорода, абсорбированного или захваченного матрицей из атмосферы осаждаемой паровой фазы, либо оба вместе.9. Способ по любому из пп. 5, 7 или 8, отличающийся тем, что покрытие получают путем напыления с помощью магнетрона при соотношении температуры (в градусах Кельвина) покрываемой поверхности к температуре (в градусах Кельвина) плавления осаждаемого антимикробного материала менее 0,5 и давлении рабочего газа более 1,3 Па.10. Способ полюбому из пп. 1, 3 или 6, отличающийся тем, что излучение выбирают из гамма-, бега- или рентгеновского излучения.11. Способ по любому из пп. 1, 3 или 6, отличающийся тем, что излучение представляет собой гамма-излучение, используемое в дозе более 1 Мрад.12. Способ по любому из пп. 1, 3 или 6, отличающийся тем, что облучаемый материал ориентируют, в основном, перпендикулярно потоку излучения.13. Способ по любому из пп. 1, 3 или 6, отличающийся тем, что материал помещают во время облучения на поверхность диэлектрического материала.14, Способ по любому из пп. 1, 3 или 6, отличающийся тем, что материал помещают во время облучения между поверхностями оксида кремния.15. Тонкозернистый антимикробный материал, содержащий один или более антимикробных металлов или их сплавов, или их соединений в виде тонкозернистого порошка с размером частиц менее 200 нм, имеющий атомную Неупорядоченность, обеспечивающую при контакте материала с электролитом на основе спирта или воды длительное высвобождение атомов, ионов, молекул или кластеров, содержащих, по крайней мере, один металл в концентрации, достаточной для обеспечения локального антимикробного эффекта, при этом антимикробный металл находится в матрице, содержащей атомы или молекулы иного материала, выбранного из инертных биосовместимых металлов, кислорода, азота, водорода, бора, серы, галогена и оксидов, нитридов карбидов, боридов, сульфидов и галогенидов антимикробного металла и/или биоинертного металла.16. Материал.по п. 15, отличающийся тем, что антимикробный металл выбран из группы, вкшочающей Аз, Аи, Рт, Рс 1, 11, 11, Си, ЗЬ, Вт, 211, их сплавы И соединения, а инертный биосовместимьпй металл выбран из группы, включающей Та, ТЕ, МЬ, У, н 21,Мо, 1 и А 1.17. Материал по п. 16, отличающийся тем, что антимикробный металл выбран из Аз,Аи И Ра, а инертный биосовместимый металл выбран из Та, Т 1 И ЫЬ.18. Материал по п. 15, отличающийся тем, что содержит, в основном, чистое металлическое серебро, оксид серебра и абсорбированные или захваченные атомы кислорода.19. Материал по любому из пп. 15-18, отличающийся тем, что представляет собой нанокристаллический порошок, имеющий размер частиц менее 20 нм.20. Материал по любому из пп. 15-18, отличающийся тем, что представляет собой тонкозернистый порошок, имеющий размер частиц менее 140 нм.21. Материал по п. 15, отличающийся тем, что антимикробный металл представляет собой серебро, или его сплав, или его соединение, а материал обладает остаточным положительным потенциалом, измеренным по отношению к стандартному насыщенному каломелъному электроду в 1 М ЫаОН, характеризуется отношением температуры его рекристаллизации к температуре его плавления, в градусах Кельвина (Т рек/Т пп.), составляющим менее 0,33, и при контакте с электролитом на основе спирта или воды длительно высвобождает атомы, ионы, молекулы или кластеры, содержащие серебро в концентрации, достаточной для обеспечения локального антимикробного эффекта.22. Материал по п. 21, отличающийся тем, что величина отношения температуры его рекристаллизации к температуре его плавления, в градусах Кельвина (Т рек./Т пп.), составляет менее 0,3.23. Материал по п. 21, отличающийся тем, что имеет температуру рекристаллизации менее 140 С.24. Материал по п. 23, отличающийся тем, что имеет размер частиц менее 200 нм.25. Материал по п. 23, отличающийся тем, что имеет размер частиц менее 140 нм.26. Материал по п. 23, отличающийся тем, что шиеет размер частиц менее 90 нм.27. Материал по п. 23, отличающийся тем, что представляет собой нанокристаллический порошок.28. Материал по п. 24 или 27, отличающийся тем, что содержит, по существу, чистое металлическое серебро и оксид серебра.29. Материал по п. 24 или 27, отличающийся тем, что содержит, по существу, чистое металлическое серебро и абсорбированные, захваченные или прореагировавшие атомы или молекулы кислорода.30. Материал по п. 29, отличающийся тем, что дополнительно содержит оксид серебра.31. Способ получения тонкозернистого антимикробного материала, включающий осаждение одного или нескольких антимикробных металлов в виде порошка из паровой фазы на охлажденный субстрат в матрицу с атомами или молекулами иного материала с получением материала, имеющего атомную Неупорядоченность, обеспечивающую при контакте с электролитом на основе спирта или воды длительное высвобождение ионов,атомов, молекул или кластеров, по крайней мере, одного из антимикробных металлов в электролит в концентрации, достаточной для достижения локального антимикробного эффекта, при этом иной материал выбирают из группы, включающей инертные биосовместимые металлы, кислород, азот, водород, бор, серу, галогены и оксиды, Нитриды,карбиды, бориды, сульфиды, галогениды антимикробного металла или инертного биосовместимого металла.32. Способ по п. 31, отличающийся тем, что антимикробный металл выбирают из группы, включающей Аз, Аи, Рт, Рс 1, 11, 11, Си, ЗЬ, В 1, 211, их сплавы и соединения, а инертный биосовместимый металл выбирают из группы, включающей Та, Тй, МЪ, У, НГ,211, Мо, 1, А 1, их сплавы и соединения.33. Способ по п. 31, отличающийся тем, что антимикробный металл выбирают из Ад,Аи и Рс 1, а инертный биосовместимый металл выбирают из Та, Т 1 И ЫЪ.34. Способ по п. 33, отличающийся тем, что при осаждении из паровой фазы в атмосферу рабочего газа вводят кислород для того, чтобы атомы или молекулы кислорода абсорбировались или захватывались матрицей.35. Способ по п. 34, отличающийся тем, что антимикробный металл представляет собой, по существу, чистое металлическое серебро или оксид серебра, в атмосферу рабочего газа вводят кислород так, что полученный материал представляет собой, по существу,чистое металлическое серебро или оксид серебра, или оксид серебра и атомы или молекуль 1 абсорбированного или захваченного кислорода.36. Способ по любому из пп. 31-33, отличающийся тем, что материал осаждают в виде тонкозернистого порошка.37. Способ по любому из пп. 31-33, отличающийся тем, что материал осаждают в виде нанокристаллического порошка.38. Способ по любому из пп. 31-33, отличающийся тем, что материал осаждают в виде нанокристаллической пленки.39. Способ по любому из пп. 31-33, отличающийся тем, что получают материал с размером частиц менее 200 нм.40. Способ по любому из пп. 31-33, отличающийся тем, что получают материал с размером частиц менее 140 нм.41. Способ по любому из пп. 31-33, отличающийся тем, что получают материал с размером частиц менее 90 нм.Настоящее изобретение относится к способам создания антимикробныхметаллических ПОКРЫТИЙ, ТОНКИХ ПЛЕНОК И ПОрОШКОВ, КОТОрЫС ПрИ КОНТЗКТС СОСПИрТОМ ИЛИ ЭПСКТрОЛИТОМ обеспечивают ДЛИТСЛЬНОС высвобождение ЗНТИМИКРОБНЫХ МСТЭЛЛОВ.В медицине давно существует насущная потребность в эффективных антимикробных покрытиях. Врачи разных специализаций и, прежде всего хирурги,использующие в своей работе многочисленные медицинские инструменты от ортопедических штифтов, металлических пластинок и имплантатов до накладываемых на рану повязок и мочеточниковых катетеров должны постоянно заботиться о предупреждении инфекции. Недорогое антшиикробное покрьттие также находит себе применение в медико-санитарной помощи, направленной на потребителей в производстве продуктов личной гигиены, а также в создании биомедицинского/биотехнологического лабораторного оборудования. Термин медицинское устройство в контексте настоящего изобретения распространяется на все такие продукты.Антимикробное действие таких ионов металла, как Аз, Аи, Рт, Рс 1, 1 т (т.е. благородных металлов), Си, 11, 51) и 211 хорошо известно (см.Мотгоп Н.Е.,Рзеиоошопаэ п Втзйпгекгйоп, згетйтгатйоп апс Ртеэетуайоп, Ес 1... В 1 ос 1. Ьеа апс 1 РеЫет, 1977 апс Снег М, 811 ует аш 1 115 Сотроипоз 111 Втзтптесттоп, Зтетшиаттоп аш 1 Ртезетуайоп, назв. В 1 ос 1, Ьеа ара Реывет, 1977).Из всех ионов металлов, обладающих антимикробньпии свойствами, эффект серебра, по всей видимости, наиболее известен в связи с необычайно высокой биологической активностью этого металла при низких концентрациях. Такое явление известно как олитодинамическое действие. В современной медицинской практике для предупреждения и лечения бактериальных инфекций используются как неорганические, так и органические растворимые соли серебра. В связи с тем, что такие соединения эффективны в виде растворимых солей, они не могут обеспечивать длительной защиты от инфекции из-за потери свободных серебряных ионов через ихвымьтвание ИЛИ КОМПЛСКСООбрЗЗОВЕЪНИС. ПОЭТОМУ ДЛЯ решения такого рода
