Скачать PDF файл.

Текст

Смотреть все

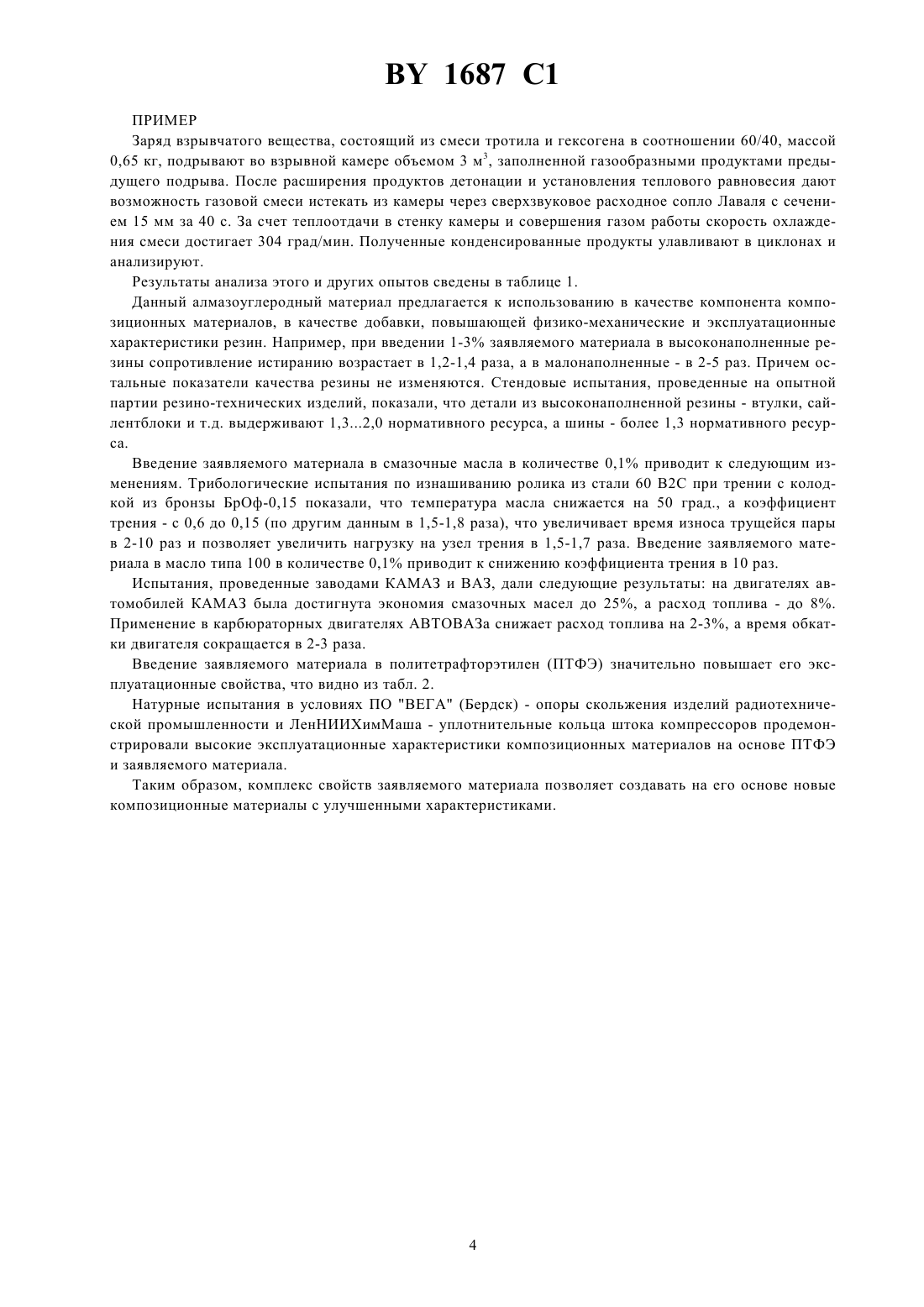

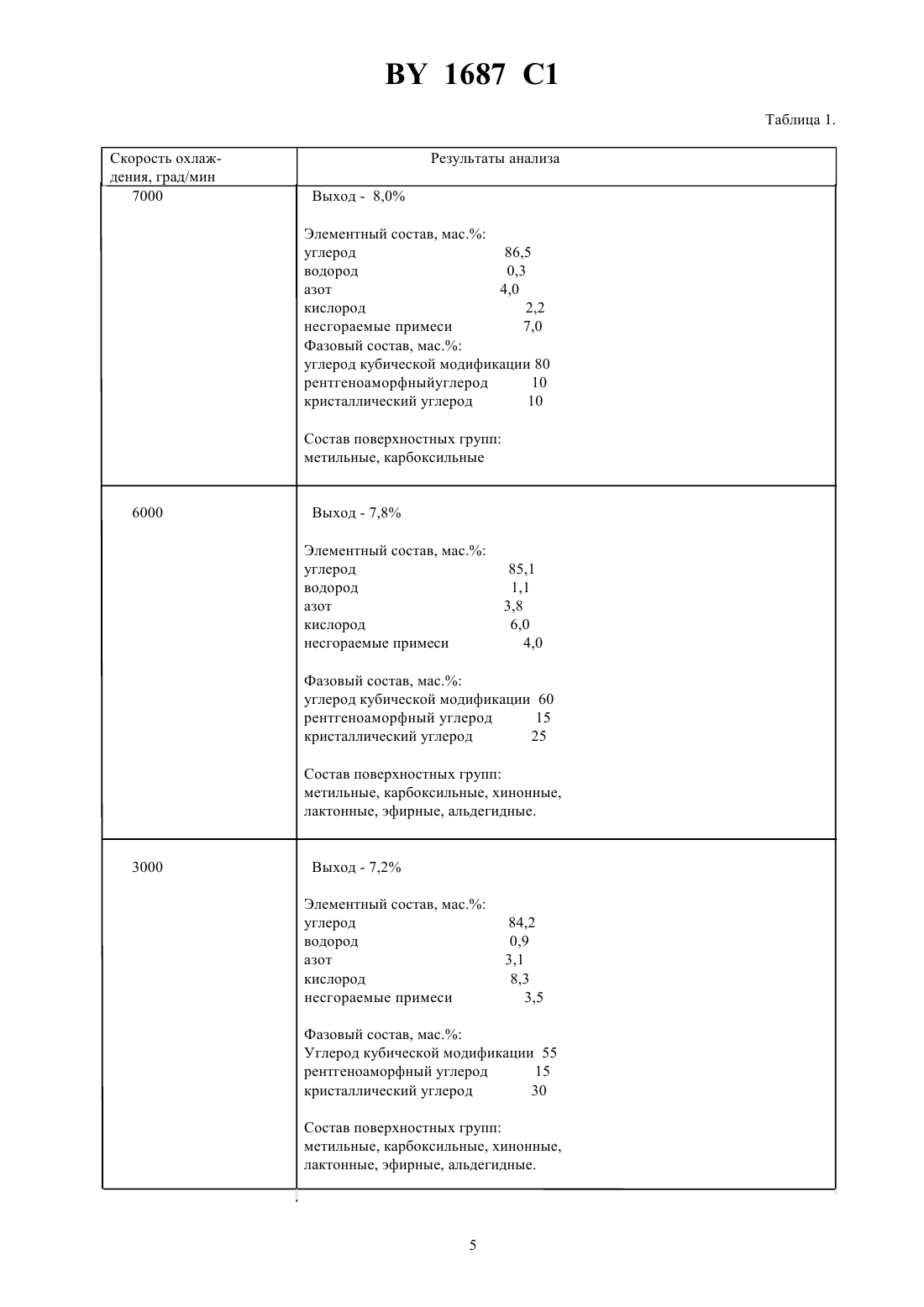

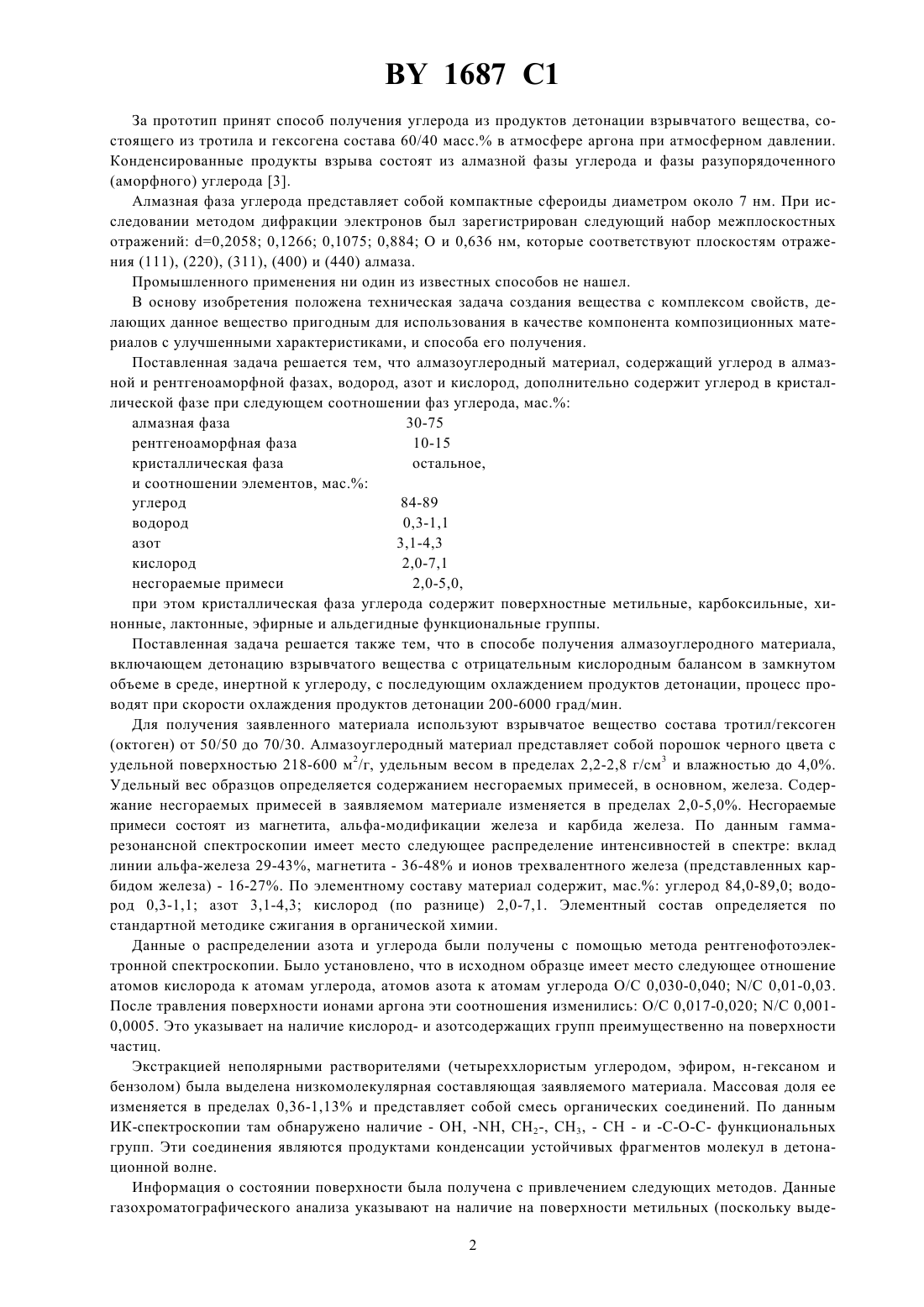

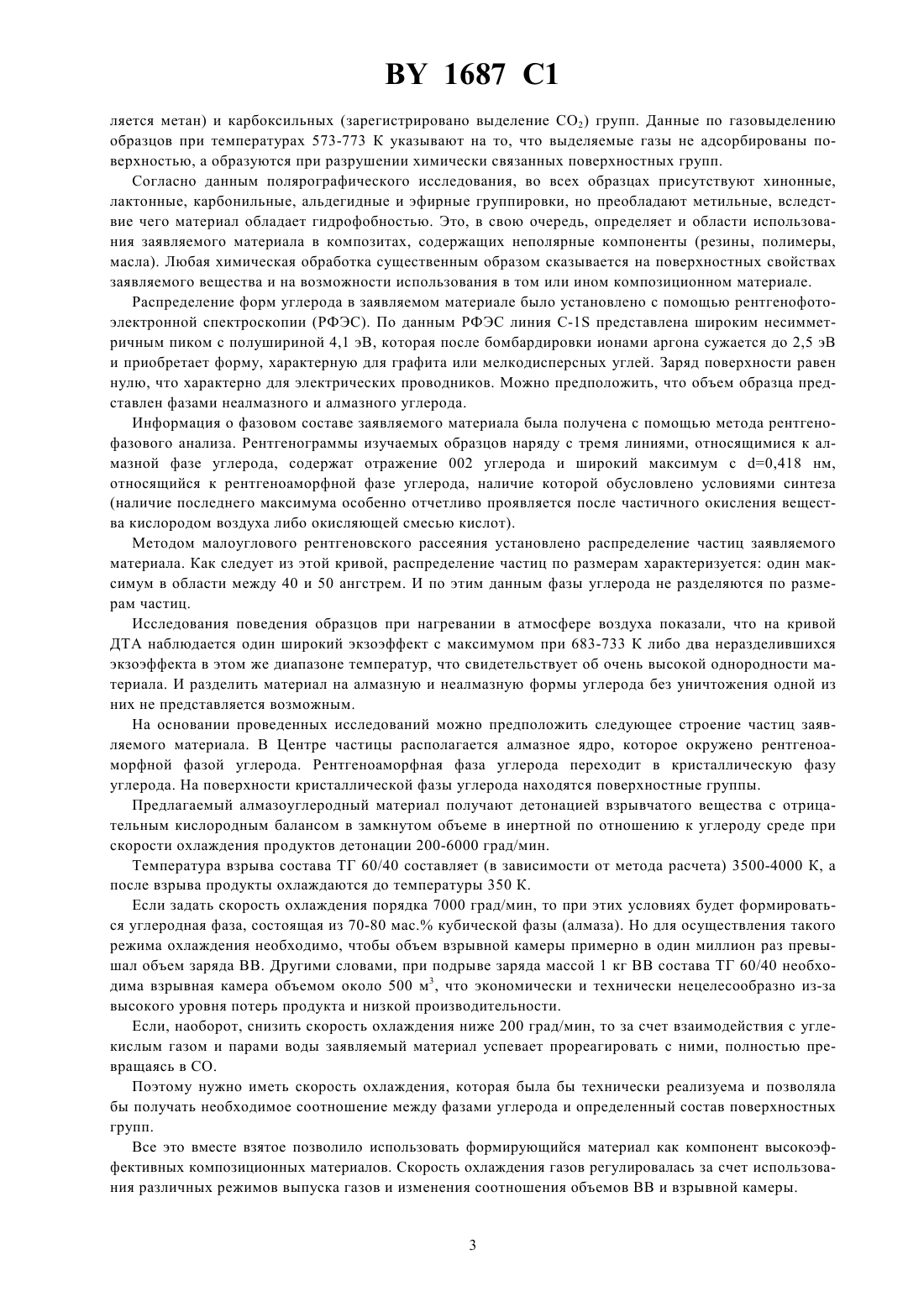

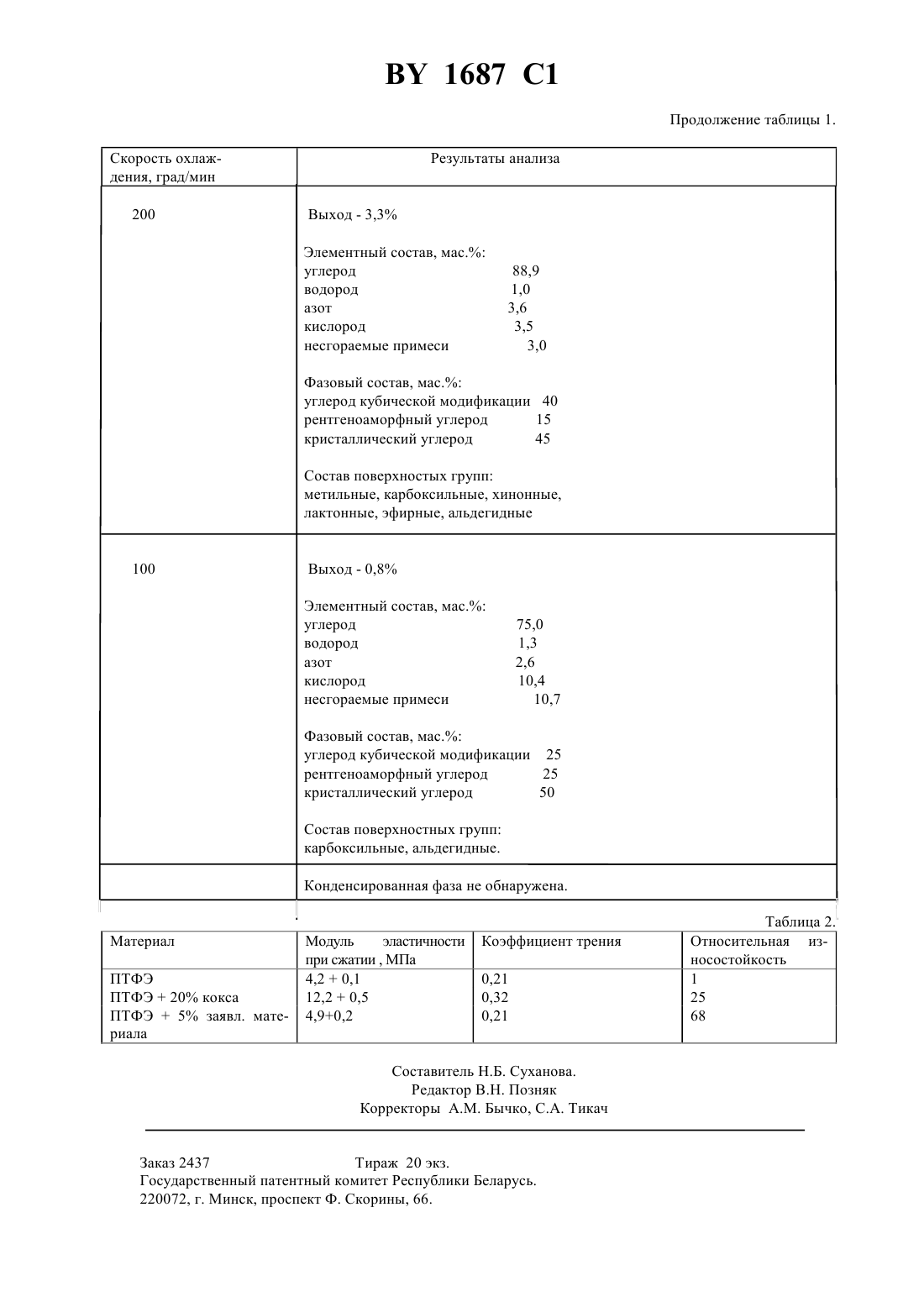

01 3/08 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Алмазоуглеродный материал, содержащий углерод в алмазной и рентгеноаморфной фазах, водород,азот и кислород, отличающийся тем, что он дополнительно содержит углерод в кристаллической фазе при следующем соотношении фаз углерода, мас.30 - 75 алмазная фаза 10 - 15 рентгеноаморфная фаза остальное,кристаллическая фаза и соотношении элементов, мас.углерод водород азот кислород несгораемые примеси 84 - 89 0,3 - 1,1 3,1 - 4,3 2,0 - 7,1 2,0 - 5,0, при этом кристаллическая фаза углерода содержит поверхностные метильные, карбоксильные, хинонные,лактонные, эфирные и альдегидные функциональные группы. 2.Способ получения алмазоуглеродного материала, включающий детонацию взрывчатого вещества с отрицательным кислородным балансом в замкнутом объеме в среде, инертной к углероду, с последующим охлаждением продуктов детонации, отличающийся тем, что охлаждение продуктов детонации осуществляют со скоростью 200-6000 град/мин. Изобретение относится к химии углерода, а именно к углеродному материалу, содержащему углерод кубической модификации, рентгена-аморфную фазу углерода и кристаллическую фазу углерода, и к способу его получения. Известно, что при детонации углеродсодержащих взрывчатых веществ с отрицательным кислородным балансом в условиях, позволяющих сохранить конденсированные углеродные продукты взрыва, образуются ультрадисперсные углеродсодержащие порошки со специфическими свойствами, такими, как высокая реакционная способность, и со сверхмалым размером частиц при высокой дефектности образовавшихся углеродных структур. Набор этих свойств и определяет их практическое применение в композиционных материалах в качестве модифицирующей добавки. Свойства углеродсодержащих материалов, полученных с помощью энергии взрыва, непосредственно зависят от способа их получения 1,2. 1687 1 За прототип принят способ получения углерода из продуктов детонации взрывчатого вещества, состоящего из тротила и гексогена состава 60/40 масс. в атмосфере аргона при атмосферном давлении. Конденсированные продукты взрыва состоят из алмазной фазы углерода и фазы разупорядоченного(аморфного) углерода 3. Алмазная фаза углерода представляет собой компактные сфероиды диаметром около 7 нм. При исследовании методом дифракции электронов был зарегистрирован следующий набор межплоскостных отражений 0,2058 0,1266 0,1075 0,884 О и 0,636 нм, которые соответствуют плоскостям отражения (111), (220), (311), (400) и (440) алмаза. Промышленного применения ни один из известных способов не нашел. В основу изобретения положена техническая задача создания вещества с комплексом свойств, делающих данное вещество пригодным для использования в качестве компонента композиционных материалов с улучшенными характеристиками, и способа его получения. Поставленная задача решается тем, что алмазоуглеродный материал, содержащий углерод в алмазной и рентгеноаморфной фазах, водород, азот и кислород, дополнительно содержит углерод в кристаллической фазе при следующем соотношении фаз углерода, мас. алмазная фаза 30-75 рентгеноаморфная фаза 10-15 кристаллическая фаза остальное,и соотношении элементов, мас. углерод 84-89 водород 0,3-1,1 азот 3,1-4,3 кислород 2,0-7,1 несгораемые примеси 2,0-5,0,при этом кристаллическая фаза углерода содержит поверхностные метильные, карбоксильные, хинонные, лактонные, эфирные и альдегидные функциональные группы. Поставленная задача решается также тем, что в способе получения алмазоуглеродного материала,включающем детонацию взрывчатого вещества с отрицательным кислородным балансом в замкнутом объеме в среде, инертной к углероду, с последующим охлаждением продуктов детонации, процесс проводят при скорости охлаждения продуктов детонации 200-6000 град/мин. Для получения заявленного материала используют взрывчатое вещество состава тротил/гексоген(октоген) от 50/50 до 70/30. Алмазоуглеродный материал представляет собой порошок черного цвета с удельной поверхностью 218-600 м 2/г, удельным весом в пределах 2,2-2,8 г/см 3 и влажностью до 4,0. Удельный вес образцов определяется содержанием несгораемых примесей, в основном, железа. Содержание несгораемых примесей в заявляемом материале изменяется в пределах 2,0-5,0. Несгораемые примеси состоят из магнетита, альфа-модификации железа и карбида железа. По данным гаммарезонансной спектроскопии имеет место следующее распределение интенсивностей в спектре вклад линии альфа-железа 29-43, магнетита - 36-48 и ионов трехвалентного железа (представленных карбидом железа) - 16-27. По элементному составу материал содержит, мас. углерод 84,0-89,0 водород 0,3-1,1 азот 3,1-4,3 кислород (по разнице) 2,0-7,1. Элементный состав определяется по стандартной методике сжигания в органической химии. Данные о распределении азота и углерода были получены с помощью метода рентгенофотоэлектронной спектроскопии. Было установлено, что в исходном образце имеет место следующее отношение атомов кислорода к атомам углерода, атомов азота к атомам углерода О/С 0,030-0,040 / 0,01-0,03. После травления поверхности ионами аргона эти соотношения изменились О/С 0,017-0,020 / 0,0010,0005. Это указывает на наличие кислород- и азотсодержащих групп преимущественно на поверхности частиц. Экстракцией неполярными растворителями (четыреххлористым углеродом, эфиром, н-гексаном и бензолом) была выделена низкомолекулярная составляющая заявляемого материала. Массовая доля ее изменяется в пределах 0,36-1,13 и представляет собой смесь органических соединений. По данным ИК-спектроскопии там обнаружено наличие - ОН, -, СН 2-, СН 3, - СН - и -С-О-С- функциональных групп. Эти соединения являются продуктами конденсации устойчивых фрагментов молекул в детонационной волне. Информация о состоянии поверхности была получена с привлечением следующих методов. Данные газохроматографического анализа указывают на наличие на поверхности метильных (поскольку выде 2 1687 1 ляется метан) и карбоксильных (зарегистрировано выделение СО 2) групп. Данные по газовыделению образцов при температурах 573-773 К указывают на то, что выделяемые газы не адсорбированы поверхностью, а образуются при разрушении химически связанных поверхностных групп. Согласно данным полярографического исследования, во всех образцах присутствуют хинонные,лактонные, карбонильные, альдегидные и эфирные группировки, но преобладают метильные, вследствие чего материал обладает гидрофобностью. Это, в свою очередь, определяет и области использования заявляемого материала в композитах, содержащих неполярные компоненты (резины, полимеры,масла). Любая химическая обработка существенным образом сказывается на поверхностных свойствах заявляемого вещества и на возможности использования в том или ином композиционном материале. Распределение форм углерода в заявляемом материале было установлено с помощью рентгенофотоэлектронной спектроскопии (РФЭС). По данным РФЭС линия С-1 представлена широким несимметричным пиком с полушириной 4,1 эВ, которая после бомбардировки ионами аргона сужается до 2,5 эВ и приобретает форму, характерную для графита или мелкодисперсных углей. Заряд поверхности равен нулю, что характерно для электрических проводников. Можно предположить, что объем образца представлен фазами неалмазного и алмазного углерода. Информация о фазовом составе заявляемого материала была получена с помощью метода рентгенофазового анализа. Рентгенограммы изучаемых образцов наряду с тремя линиями, относящимися к алмазной фазе углерода, содержат отражение 002 углерода и широкий максимум с 0,418 нм,относящийся к рентгеноаморфной фазе углерода, наличие которой обусловлено условиями синтеза(наличие последнего максимума особенно отчетливо проявляется после частичного окисления вещества кислородом воздуха либо окисляющей смесью кислот). Методом малоуглового рентгеновского рассеяния установлено распределение частиц заявляемого материала. Как следует из этой кривой, распределение частиц по размерам характеризуется один максимум в области между 40 и 50 ангстрем. И по этим данным фазы углерода не разделяются по размерам частиц. Исследования поведения образцов при нагревании в атмосфере воздуха показали, что на кривой ДТА наблюдается один широкий экзоэффект с максимумом при 683-733 К либо два неразделившихся экзоэффекта в этом же диапазоне температур, что свидетельствует об очень высокой однородности материала. И разделить материал на алмазную и неалмазную формы углерода без уничтожения одной из них не представляется возможным. На основании проведенных исследований можно предположить следующее строение частиц заявляемого материала. В Центре частицы располагается алмазное ядро, которое окружено рентгеноаморфной фазой углерода. Рентгеноаморфная фаза углерода переходит в кристаллическую фазу углерода. На поверхности кристаллической фазы углерода находятся поверхностные группы. Предлагаемый алмазоуглеродный материал получают детонацией взрывчатого вещества с отрицательным кислородным балансом в замкнутом объеме в инертной по отношению к углероду среде при скорости охлаждения продуктов детонации 200-6000 град/мин. Температура взрыва состава ТГ 60/40 составляет (в зависимости от метода расчета) 3500-4000 К, а после взрыва продукты охлаждаются до температуры 350 К. Если задать скорость охлаждения порядка 7000 град/мин, то при этих условиях будет формироваться углеродная фаза, состоящая из 70-80 мас. кубической фазы (алмаза). Но для осуществления такого режима охлаждения необходимо, чтобы объем взрывной камеры примерно в один миллион раз превышал объем заряда ВВ. Другими словами, при подрыве заряда массой 1 кг ВВ состава ТГ 60/40 необходима взрывная камера объемом около 500 м 3, что экономически и технически нецелесообразно из-за высокого уровня потерь продукта и низкой производительности. Если, наоборот, снизить скорость охлаждения ниже 200 град/мин, то за счет взаимодействия с углекислым газом и парами воды заявляемый материал успевает прореагировать с ними, полностью превращаясь в СО. Поэтому нужно иметь скорость охлаждения, которая была бы технически реализуема и позволяла бы получать необходимое соотношение между фазами углерода и определенный состав поверхностных групп. Все это вместе взятое позволило использовать формирующийся материал как компонент высокоэффективных композиционных материалов. Скорость охлаждения газов регулировалась за счет использования различных режимов выпуска газов и изменения соотношения объемов ВВ и взрывной камеры. 1687 1 ПРИМЕР Заряд взрывчатого вещества, состоящий из смеси тротила и гексогена в соотношении 60/40, массой 0,65 кг, подрывают во взрывной камере объемом 3 м 3, заполненной газообразными продуктами предыдущего подрыва. После расширения продуктов детонации и установления теплового равновесия дают возможность газовой смеси истекать из камеры через сверхзвуковое расходное сопло Лаваля с сечением 15 мм за 40 с. За счет теплоотдачи в стенку камеры и совершения газом работы скорость охлаждения смеси достигает 304 град/мин. Полученные конденсированные продукты улавливают в циклонах и анализируют. Результаты анализа этого и других опытов сведены в таблице 1. Данный алмазоуглеродный материал предлагается к использованию в качестве компонента композиционных материалов, в качестве добавки, повышающей физико-механические и эксплуатационные характеристики резин. Например, при введении 1-3 заявляемого материала в высоконаполненные резины сопротивление истиранию возрастает в 1,2-1,4 раза, а в малонаполненные - в 2-5 раз. Причем остальные показатели качества резины не изменяются. Стендовые испытания, проведенные на опытной партии резино-технических изделий, показали, что детали из высоконаполненной резины - втулки, сайлентблоки и т.д. выдерживают 1,32,0 нормативного ресурса, а шины - более 1,3 нормативного ресурса. Введение заявляемого материала в смазочные масла в количестве 0,1 приводит к следующим изменениям. Трибологические испытания по изнашиванию ролика из стали 60 В 2 С при трении с колодкой из бронзы БрОф-0,15 показали, что температура масла снижается на 50 град., а коэффициент трения - с 0,6 до 0,15 (по другим данным в 1,5-1,8 раза), что увеличивает время износа трущейся парыв 2-10 раз и позволяет увеличить нагрузку на узел трения в 1,5-1,7 раза. Введение заявляемого материала в масло типа 100 в количестве 0,1 приводит к снижению коэффициента трения в 10 раз. Испытания, проведенные заводами КАМАЗ и ВАЗ, дали следующие результаты на двигателях автомобилей КАМАЗ была достигнута экономия смазочных масел до 25, а расход топлива - до 8. Применение в карбюраторных двигателях АВТОВАЗа снижает расход топлива на 2-3, а время обкатки двигателя сокращается в 2-3 раза. Введение заявляемого материала в политетрафторэтилен (ПТФЭ) значительно повышает его эксплуатационные свойства, что видно из табл. 2. Натурные испытания в условиях ПО ВЕГА (Бердск) - опоры скольжения изделий радиотехнической промышленности и ЛенНИИХимМаша - уплотнительные кольца штока компрессоров продемонстрировали высокие эксплуатационные характеристики композиционных материалов на основе ПТФЭ и заявляемого материала. Таким образом, комплекс свойств заявляемого материала позволяет создавать на его основе новые композиционные материалы с улучшенными характеристиками. Результаты анализа Выход - 8,0 Элементный состав, мас. углерод 86,5 водород 0,3 азот 4,0 кислород 2,2 несгораемые примеси 7,0 Фазовый состав, мас. углерод кубической модификации 80 рентгеноаморфныйуглерод 10 кристаллический углерод 10 Состав поверхностных групп метильные, карбоксильные Выход - 7,8 Элементный состав, мас. углерод водород азот кислород несгораемые примеси Фазовый состав, мас. углерод кубической модификации 60 рентгеноаморфный углерод 15 кристаллический углерод 25 Состав поверхностных групп метильные, карбоксильные, хинонные,лактонные, эфирные, альдегидные. Выход - 7,2 Элементный состав, мас. углерод водород азот кислород несгораемые примеси Фазовый состав, мас. Углерод кубической модификации 55 рентгеноаморфный углерод 15 кристаллический углерод 30 Состав поверхностных групп метильные, карбоксильные, хинонные,лактонные, эфирные, альдегидные. Выход - 3,3 Элементный состав, мас. углерод водород азот кислород несгораемые примеси Фазовый состав, мас. углерод кубической модификации 40 рентгеноаморфный углерод 15 кристаллический углерод 45 Состав поверхностых групп метильные, карбоксильные, хинонные,лактонные, эфирные, альдегидные Выход - 0,8 Элементный состав, мас. углерод водород азот кислород несгораемые примеси Фазовый состав, мас. углерод кубической модификации 25 рентгеноаморфный углерод 25 кристаллический углерод 50 Состав поверхностных групп карбоксильные, альдегидные. Конденсированная фаза не обнаружена. Материал ПТФЭ ПТФЭ 20 кокса ПТФЭ 5 заявл. материала Модуль эластичности при сжатии , МПа 4,20,1 12,20,5 4,90,2 оставитель Н.Б. Суханова. Редактор В.Н. Позняк Корректоры А.М. Бычко, С.А. Тикач Заказ 2437 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 6

МПК / Метки

МПК: C01B 31/06, B01J 3/08

Метки: получения, способ, алмазоуглеродный, материал

Код ссылки

<a href="https://by.patents.su/6-1687-almazouglerodnyjj-material-i-sposob-ego-polucheniya.html" rel="bookmark" title="База патентов Беларуси">Алмазоуглеродный материал и способ его получения</a>

Похожие патенты
