Оголовник осветительной опоры

Скачать PDF файл.

Текст

Смотреть все

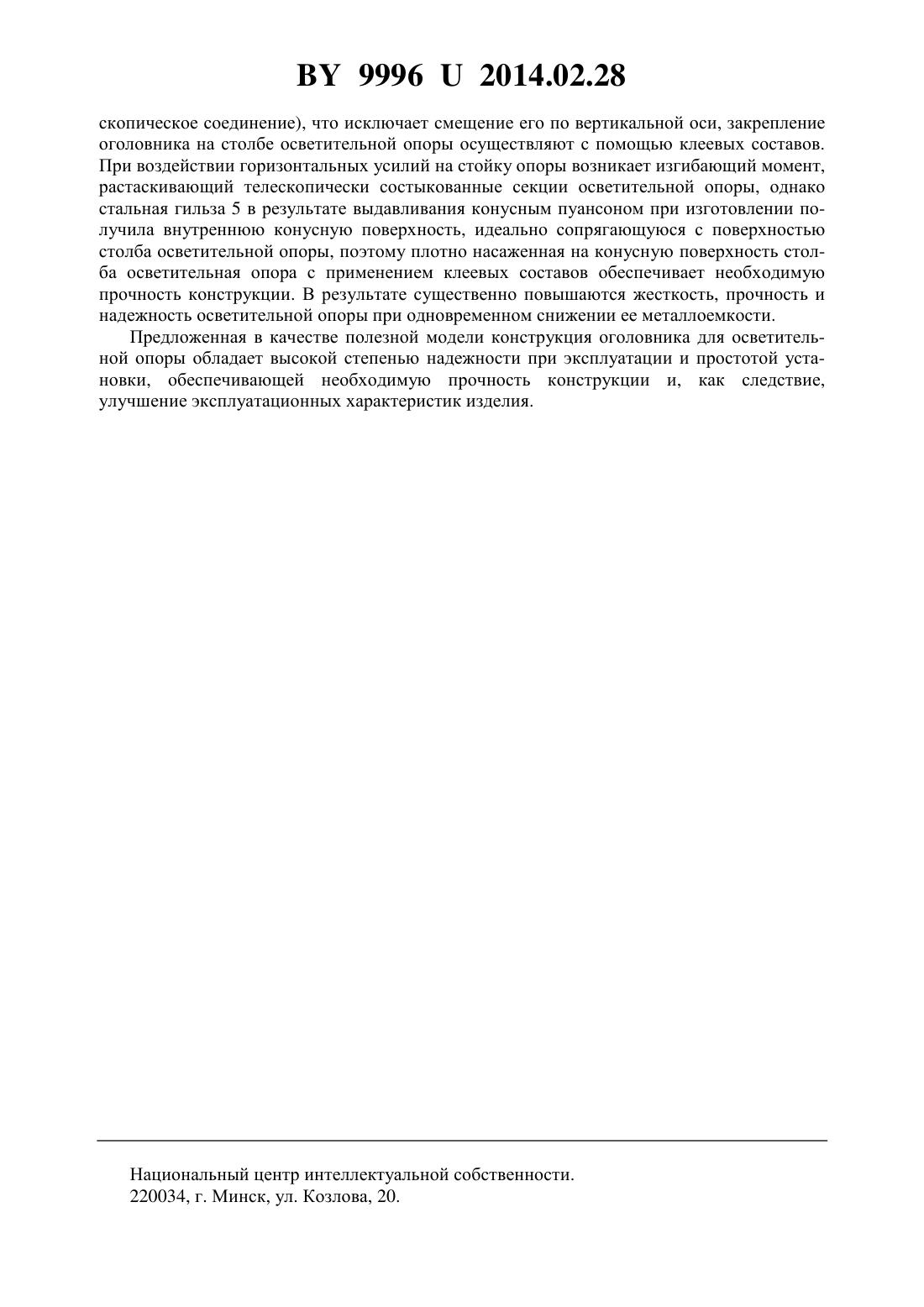

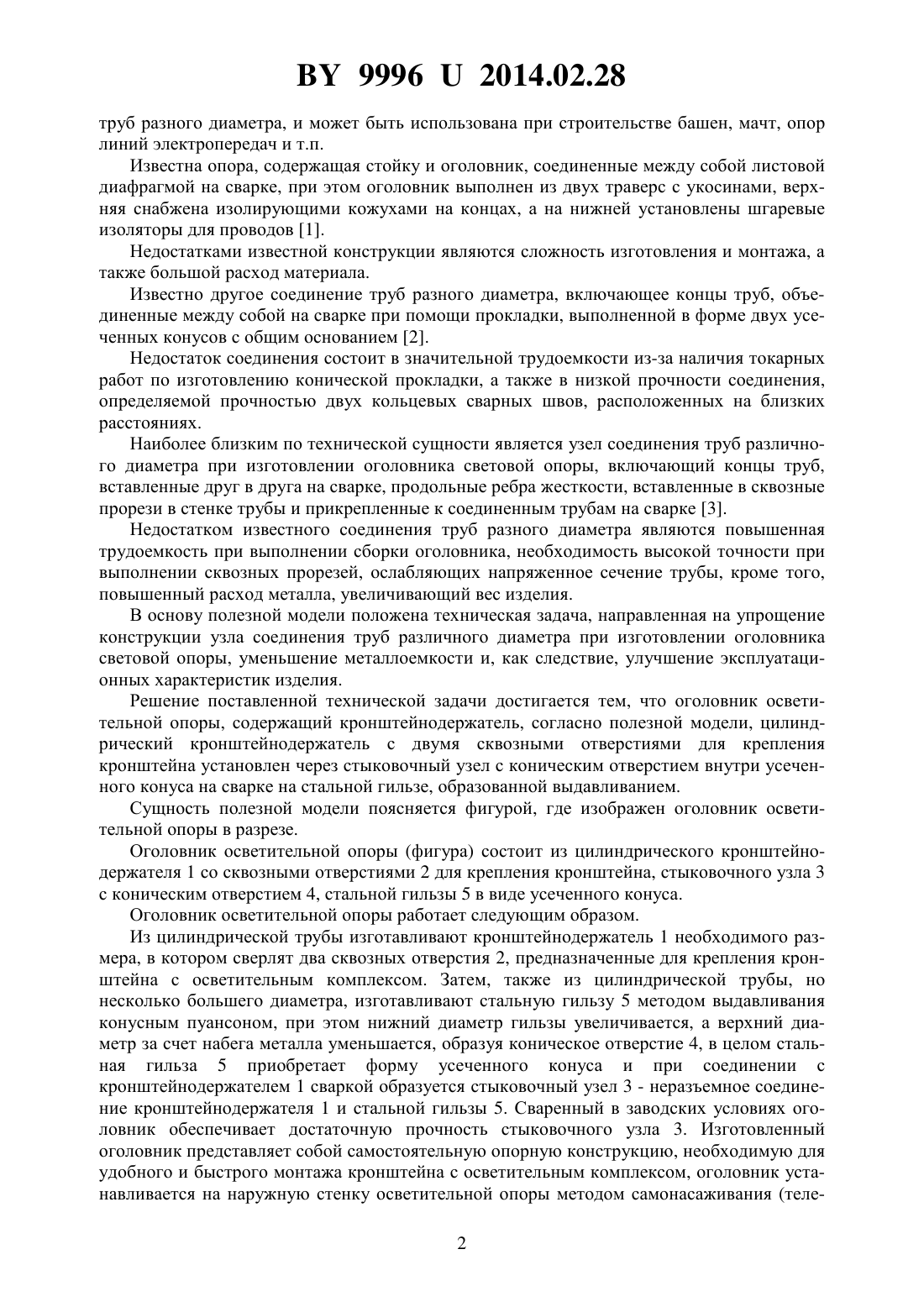

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное общество с ограниченной ответственностью Центр инновационных технологий МАПИД(72) Авторы Гавриленко Сергей Анатольевич Ильичв Валерий Александрович(73) Патентообладатель Совместное общество с ограниченной ответственностью Центр инновационных технологий МАПИД(57) Оголовник осветительной опоры, содержащий кронштейнодержатель, отличающийся тем, что цилиндрический кронштейнодержатель с двумя сквозными отверстиями для крепления кронштейна установлен через стыковочный узел с коническим отверстием внутри усеченного конуса на сварке на стальной гильзе, образованной выдавливанием.(56) 1. А.с. СССР 1078014, МПК 04 12/24, 1984. 2. А.с. СССР 1724829, МПК 04 1/58, 1990. 3. Металлические конструкции. Т.З. Специальные конструкции и сооружения Учебник для строительных вузов / Под ред. В.В. Горева. - М. Высшая школа, 1999. - С. 97-98,рис. 6.9. Полезная модель относится к области строительства, а именно к опорам освещения дорог, площадей, улиц, выполненным из труб разного диаметра, и к узлам соединения 99962014.02.28 труб разного диаметра, и может быть использована при строительстве башен, мачт, опор линий электропередач и т.п. Известна опора, содержащая стойку и оголовник, соединенные между собой листовой диафрагмой на сварке, при этом оголовник выполнен из двух траверс с укосинами, верхняя снабжена изолирующими кожухами на концах, а на нижней установлены шгаревые изоляторы для проводов 1. Недостатками известной конструкции являются сложность изготовления и монтажа, а также большой расход материала. Известно другое соединение труб разного диаметра, включающее концы труб, объединенные между собой на сварке при помощи прокладки, выполненной в форме двух усеченных конусов с общим основанием 2. Недостаток соединения состоит в значительной трудоемкости из-за наличия токарных работ по изготовлению конической прокладки, а также в низкой прочности соединения,определяемой прочностью двух кольцевых сварных швов, расположенных на близких расстояниях. Наиболее близким по технической сущности является узел соединения труб различного диаметра при изготовлении оголовника световой опоры, включающий концы труб,вставленные друг в друга на сварке, продольные ребра жесткости, вставленные в сквозные прорези в стенке трубы и прикрепленные к соединенным трубам на сварке 3. Недостатком известного соединения труб разного диаметра являются повышенная трудоемкость при выполнении сборки оголовника, необходимость высокой точности при выполнении сквозных прорезей, ослабляющих напряженное сечение трубы, кроме того,повышенный расход металла, увеличивающий вес изделия. В основу полезной модели положена техническая задача, направленная на упрощение конструкции узла соединения труб различного диаметра при изготовлении оголовника световой опоры, уменьшение металлоемкости и, как следствие, улучшение эксплуатационных характеристик изделия. Решение поставленной технической задачи достигается тем, что оголовник осветительной опоры, содержащий кронштейнодержатель, согласно полезной модели, цилиндрический кронштейнодержатель с двумя сквозными отверстиями для крепления кронштейна установлен через стыковочный узел с коническим отверстием внутри усеченного конуса на сварке на стальной гильзе, образованной выдавливанием. Сущность полезной модели поясняется фигурой, где изображен оголовник осветительной опоры в разрезе. Оголовник осветительной опоры (фигура) состоит из цилиндрического кронштейнодержателя 1 со сквозными отверстиями 2 для крепления кронштейна, стыковочного узла 3 с коническим отверстием 4, стальной гильзы 5 в виде усеченного конуса. Оголовник осветительной опоры работает следующим образом. Из цилиндрической трубы изготавливают кронштейнодержатель 1 необходимого размера, в котором сверлят два сквозных отверстия 2, предназначенные для крепления кронштейна с осветительным комплексом. Затем, также из цилиндрической трубы, но несколько большего диаметра, изготавливают стальную гильзу 5 методом выдавливания конусным пуансоном, при этом нижний диаметр гильзы увеличивается, а верхний диаметр за счет набега металла уменьшается, образуя коническое отверстие 4, в целом стальная гильза 5 приобретает форму усеченного конуса и при соединении с кронштейнодержателем 1 сваркой образуется стыковочный узел 3 - неразъемное соединение кронштейнодержателя 1 и стальной гильзы 5. Сваренный в заводских условиях оголовник обеспечивает достаточную прочность стыковочного узла 3. Изготовленный оголовник представляет собой самостоятельную опорную конструкцию, необходимую для удобного и быстрого монтажа кронштейна с осветительным комплексом, оголовник устанавливается на наружную стенку осветительной опоры методом самонасаживания (теле 2 99962014.02.28 скопическое соединение), что исключает смещение его по вертикальной оси, закрепление оголовника на столбе осветительной опоры осуществляют с помощью клеевых составов. При воздействии горизонтальных усилий на стойку опоры возникает изгибающий момент,растаскивающий телескопически состыкованные секции осветительной опоры, однако стальная гильза 5 в результате выдавливания конусным пуансоном приизготовлении получила внутреннюю конусную поверхность, идеально сопрягающуюся с поверхностью столба осветительной опоры, поэтому плотно насаженная на конусную поверхность столба осветительная опора с применением клеевых составов обеспечивает необходимую прочность конструкции. В результате существенно повышаются жесткость, прочность и надежность осветительной опоры при одновременном снижении ее металлоемкости. Предложенная в качестве полезной модели конструкция оголовника для осветительной опоры обладает высокой степенью надежности при эксплуатации и простотой установки, обеспечивающей необходимую прочность конструкции и, как следствие,улучшение эксплуатационных характеристик изделия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: F21V 21/10

Метки: оголовник, осветительной, опоры
