Способ образования неподвижной опоры

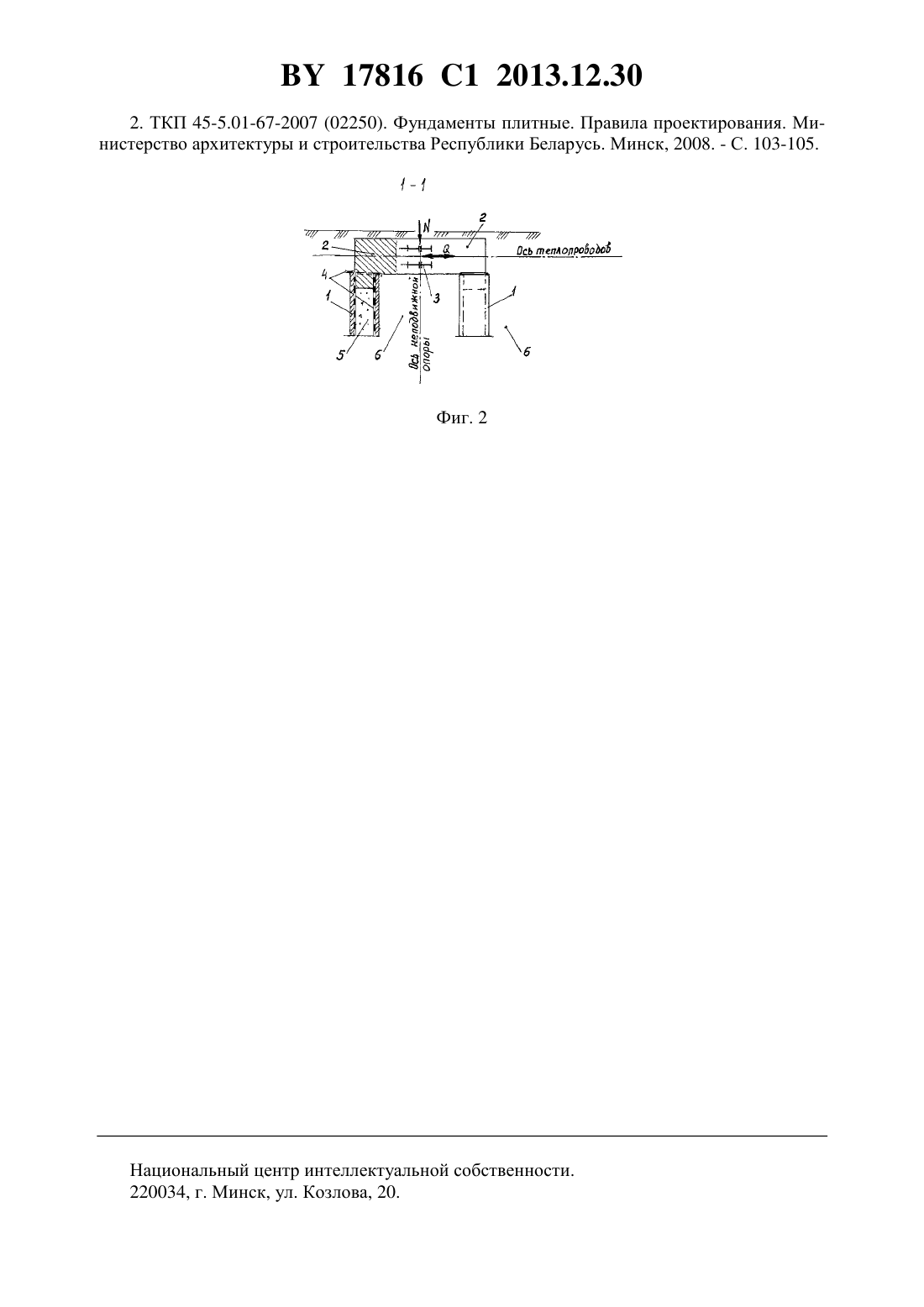

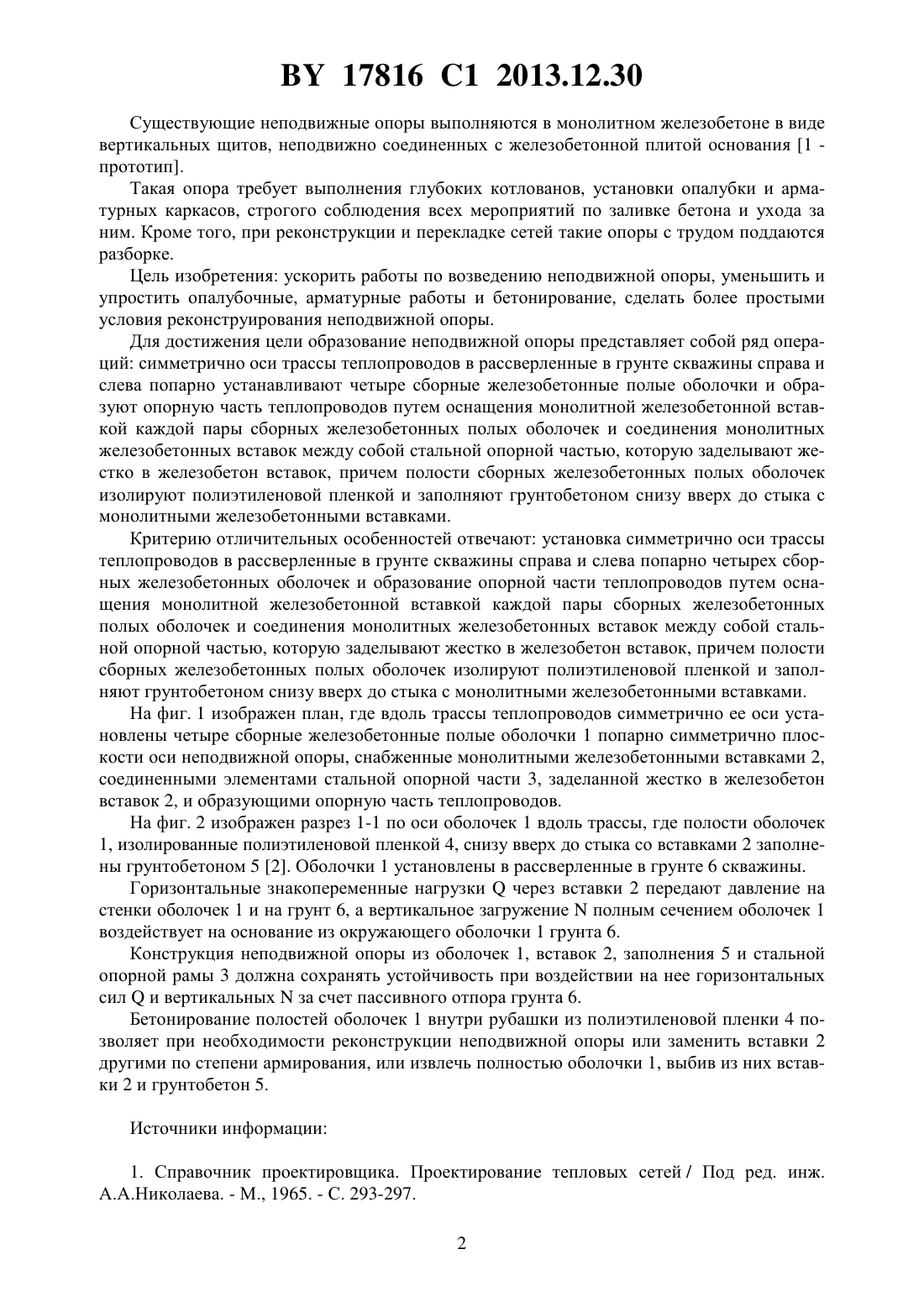

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОБРАЗОВАНИЯ НЕПОДВИЖНОЙ ОПОРЫ(71) Заявитель Научно-исследовательское и проектное республиканское унитарное предприятие БЕЛТЭИ(72) Автор Хасеневич Леонид Сулейманович(73) Патентообладатель Научно-исследовательское и проектное республиканское унитарное предприятие БЕЛТЭИ(56) Справочник проектировщика. Проектирование тепловых сетей / Под ред. инж. А.А. Николаева. - М., 1965. - С. 293-297.13883 1, 2010.678244, 1979.339713, 1972.479927, 1975.2262025 2, 2005.(57) Способ образования неподвижной опоры теплопроводов, при котором симметрично оси трассы теплопроводов в рассверленные в грунте скважины справа и слева попарно устанавливают четыре сборные железобетонные полые оболочки и образуют опорную часть теплопроводов путем оснащения монолитной железобетонной вставкой каждой пары сборных железобетонных полых оболочек и соединения монолитных железобетонных вставок между собой стальной опорной частью, которую заделывают жестко в железобетон вставок, причем полости сборных железобетонных полых оболочек изолируют полиэтиленовой пленкой и заполняют грунтобетоном снизу вверх до стыка с монолитными железобетонными вставками. Фиг. 1 Изобретение относится к строительной части анкерующих устройств наземных и подземных тепловых сетей, которые рассчитываются на горизонтальные нагрузки более 500 кН. 17816 1 2013.12.30 Существующие неподвижные опоры выполняются в монолитном железобетоне в виде вертикальных щитов, неподвижно соединенных с железобетонной плитой основания 1 прототип. Такая опора требует выполнения глубоких котлованов, установки опалубки и арматурных каркасов, строгого соблюдения всех мероприятий по заливке бетона и ухода за ним. Кроме того, при реконструкции и перекладке сетей такие опоры с трудом поддаются разборке. Цель изобретения ускорить работы по возведению неподвижной опоры, уменьшить и упростить опалубочные, арматурные работы и бетонирование, сделать более простыми условия реконструирования неподвижной опоры. Для достижения цели образование неподвижной опоры представляет собой ряд операций симметрично оси трассы теплопроводов в рассверленные в грунте скважины справа и слева попарно устанавливают четыре сборные железобетонные полые оболочки и образуют опорную часть теплопроводов путем оснащения монолитной железобетонной вставкой каждой пары сборных железобетонных полых оболочек и соединения монолитных железобетонных вставок между собой стальной опорной частью, которую заделывают жестко в железобетон вставок, причем полости сборных железобетонных полых оболочек изолируют полиэтиленовой пленкой и заполняют грунтобетоном снизу вверх до стыка с монолитными железобетонными вставками. Критерию отличительных особенностей отвечают установка симметрично оси трассы теплопроводов в рассверленные в грунте скважины справа и слева попарно четырех сборных железобетонных оболочек и образование опорной части теплопроводов путем оснащения монолитной железобетонной вставкой каждой пары сборных железобетонных полых оболочек и соединения монолитных железобетонных вставок между собой стальной опорной частью, которую заделывают жестко в железобетон вставок, причем полости сборных железобетонных полых оболочек изолируют полиэтиленовой пленкой и заполняют грунтобетоном снизу вверх до стыка с монолитными железобетонными вставками. На фиг. 1 изображен план, где вдоль трассы теплопроводов симметрично ее оси установлены четыре сборные железобетонные полые оболочки 1 попарно симметрично плоскости оси неподвижной опоры, снабженные монолитными железобетонными вставками 2,соединенными элементами стальной опорной части 3, заделанной жестко в железобетон вставок 2, и образующими опорную часть теплопроводов. На фиг. 2 изображен разрез 1-1 по оси оболочек 1 вдоль трассы, где полости оболочек 1, изолированные полиэтиленовой пленкой 4, снизу вверх до стыка со вставками 2 заполнены грунтобетоном 5 2. Оболочки 1 установлены в рассверленные в грунте 6 скважины. Горизонтальные знакопеременные нагрузкичерез вставки 2 передают давление на стенки оболочек 1 и на грунт 6, а вертикальное загружениеполным сечением оболочек 1 воздействует на основание из окружающего оболочки 1 грунта 6. Конструкция неподвижной опоры из оболочек 1, вставок 2, заполнения 5 и стальной опорной рамы 3 должна сохранять устойчивость при воздействии на нее горизонтальных сили вертикальныхза счет пассивного отпора грунта 6. Бетонирование полостей оболочек 1 внутри рубашки из полиэтиленовой пленки 4 позволяет при необходимости реконструкции неподвижной опоры или заменить вставки 2 другими по степени армирования, или извлечь полностью оболочки 1, выбив из них вставки 2 и грунтобетон 5. Источники информации 1. Справочник проектировщика. Проектирование тепловых сетей / Под ред. инж. А.А.Николаева. - М., 1965. - С. 293-297. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
