Конструкция осветительной арматуры для общего освещения помещений

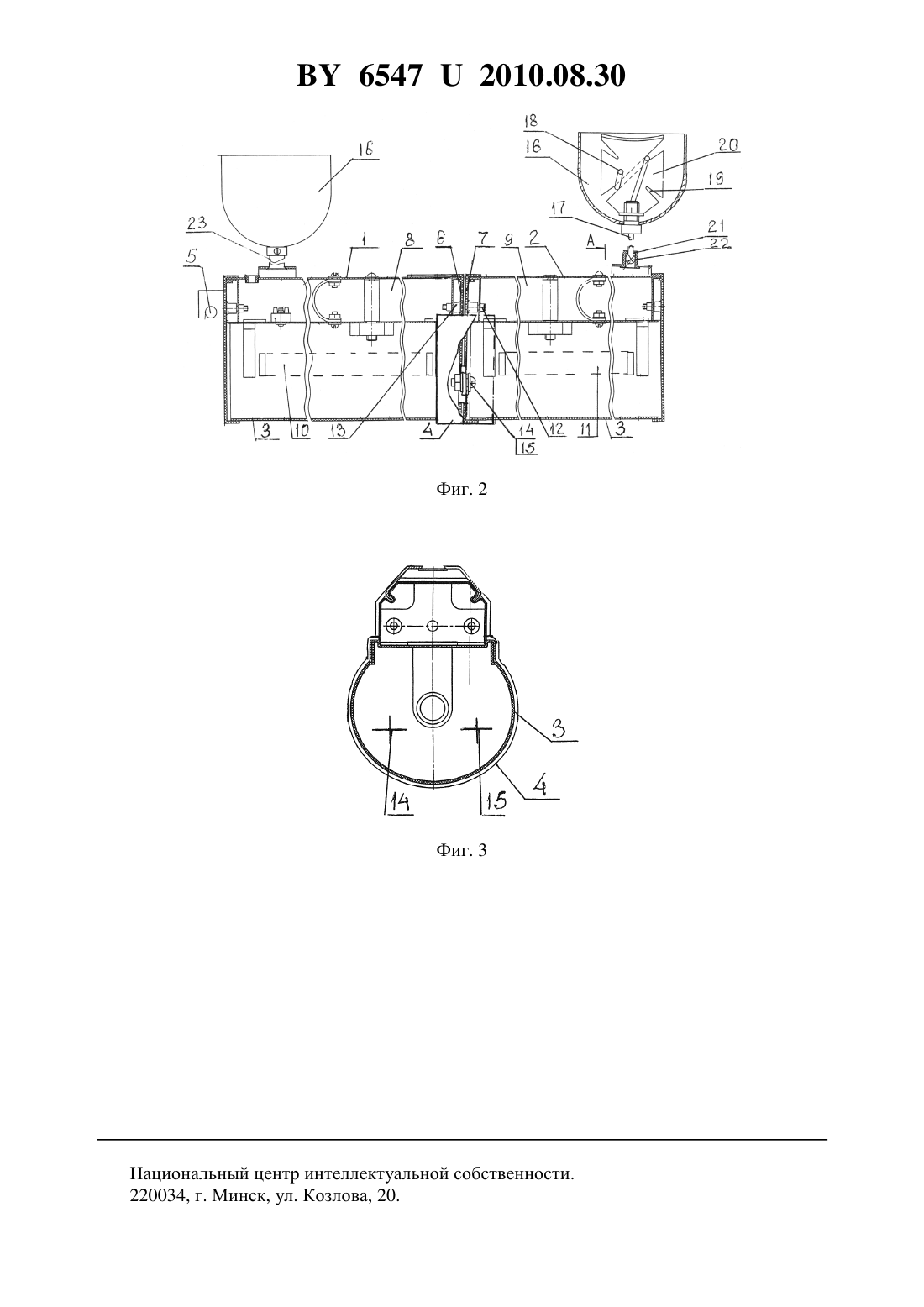

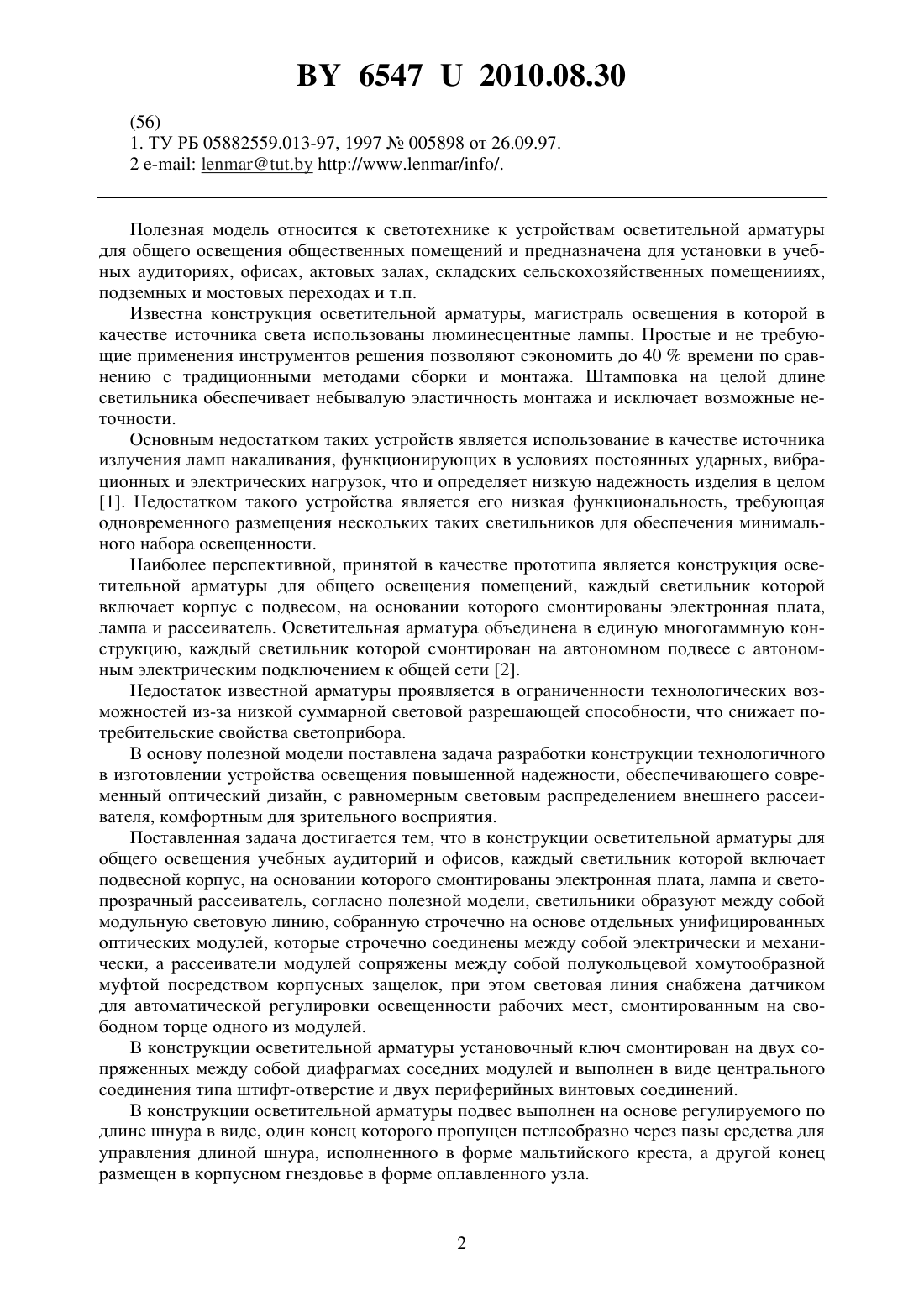

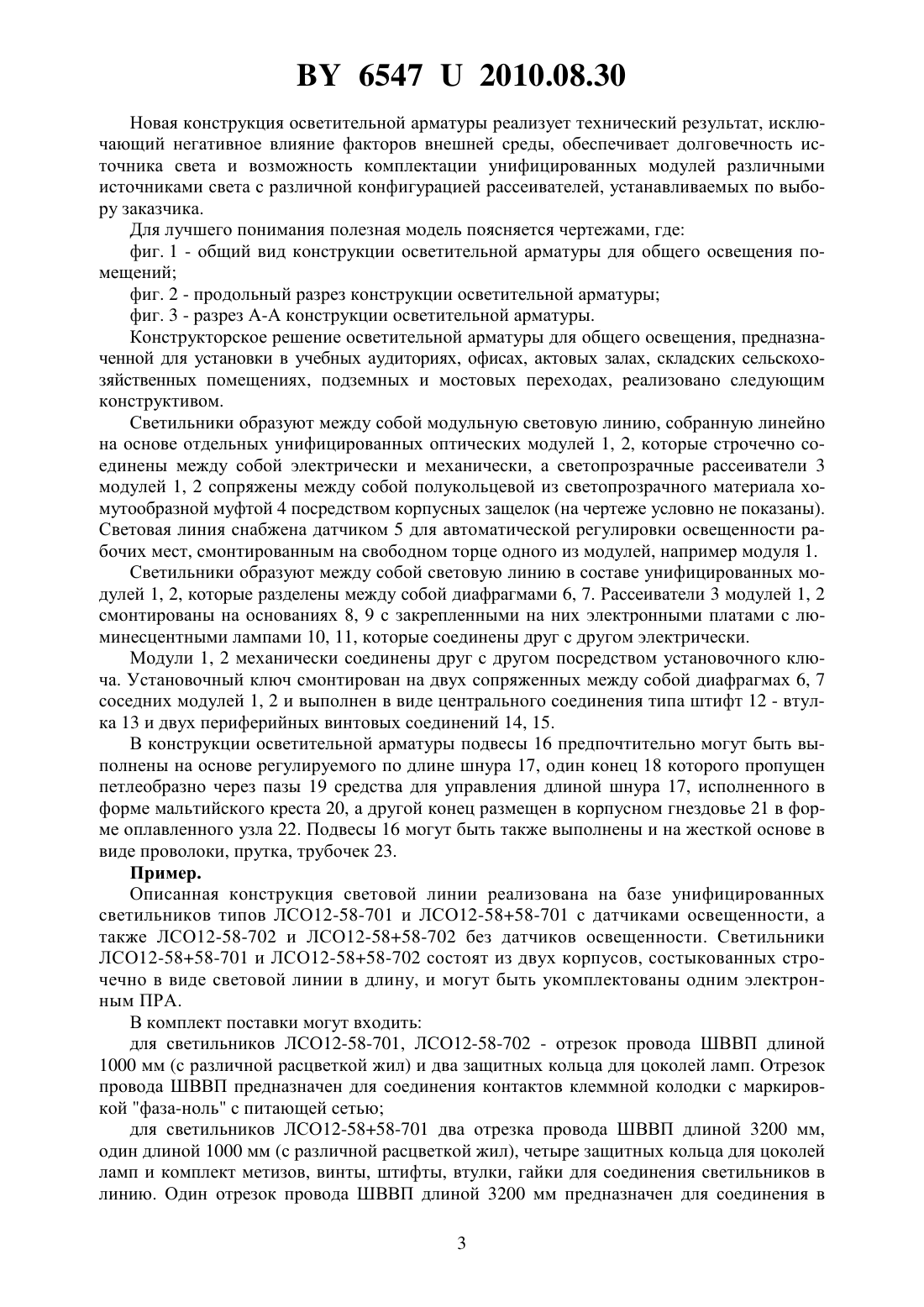

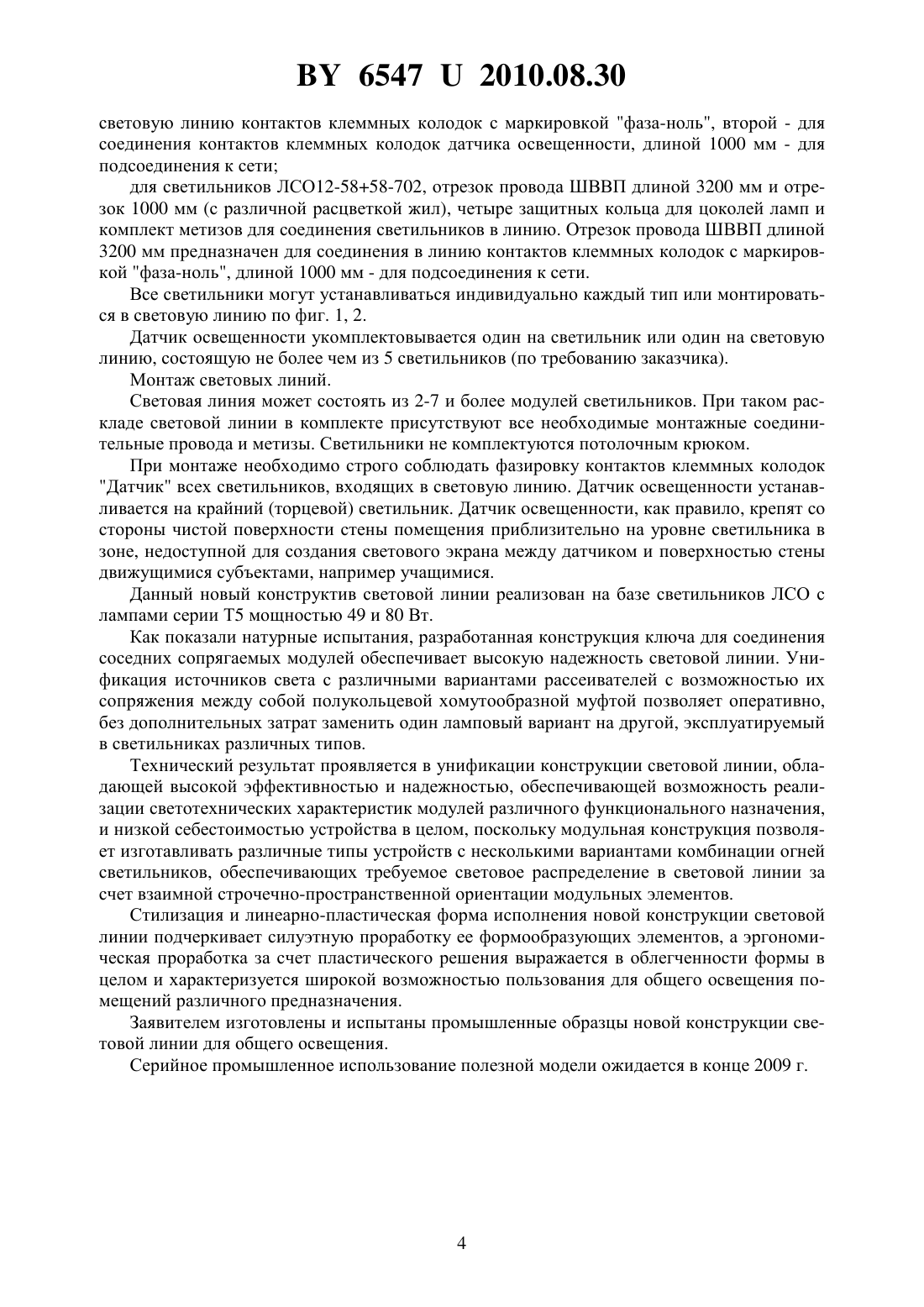

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ ОСВЕТИТЕЛЬНОЙ АРМАТУРЫ ДЛЯ ОБЩЕГО ОСВЕЩЕНИЯ ПОМЕЩЕНИЙ(71) Заявитель Открытое акционерное общество Лидский завод электроизделий(72) Авторы Штефан Сергей Иванович Матюк Виктор Николаевич Крипан Юлия Сергеевна(73) Патентообладатель Открытое акционерное общество Лидский завод электроизделий(57) 1. Конструкция осветительной арматуры для общего освещения помещений, каждый светильник которой включает корпус с подвесом, на основании которого смонтированы электронная плата, лампа и рассеиватель, отличающаяся тем, что светильники образуют между собой световую линию в составе унифицированных модулей, которые разделены между собой диафрагмами и соединены друг с другом электрически и механически посредством установочного ключа, а рассеиватели модулей выполнены цилиндрической формы и сопряжены между собой полукольцевой хомутообразной светопрозрачной муфтой, при этом световая линия снабжена датчиком для автоматической регулировки освещенности рабочих мест, смонтированным на свободном торце одного из модулей. 2. Конструкция осветительной арматуры по п. 1, отличающаяся тем, что установочный ключ смонтирован на двух сопряженных между собой диафрагмах соседних модулей и выполнен в виде центрального соединения типа штифт-втулка и двух периферийных винтовых соединений. 3. Конструкция осветительной арматуры по п. 1, отличающаяся тем, что подвес выполнен в виде регулируемого по длине шнура, один конец которого пропущен петлеобразно через средство для управления длиной шнура, исполненного в форме мальтийского креста, а другой конец размещен в корпусном гнездовье в форме оплавленного узла.(56) 1. ТУ РБ 05882559.013-97, 1997005898 от 26.09.97. 2 - . //.//. Полезная модель относится к светотехнике к устройствам осветительной арматуры для общего освещения общественных помещений и предназначена для установки в учебных аудиториях, офисах, актовых залах, складских сельскохозяйственных помещенииях,подземных и мостовых переходах и т.п. Известна конструкция осветительной арматуры, магистраль освещения в которой в качестве источника света использованы люминесцентные лампы. Простые и не требующие применения инструментов решения позволяют сэкономить до 40 времени по сравнению с традиционными методами сборки и монтажа. Штамповка на целой длине светильника обеспечивает небывалую эластичность монтажа и исключает возможные неточности. Основным недостатком таких устройств является использование в качестве источника излучения ламп накаливания, функционирующих в условиях постоянных ударных, вибрационных и электрических нагрузок, что и определяет низкую надежность изделия в целом 1. Недостатком такого устройства является его низкая функциональность, требующая одновременного размещения нескольких таких светильников для обеспечения минимального набора освещенности. Наиболее перспективной, принятой в качестве прототипа является конструкция осветительной арматуры для общего освещения помещений, каждый светильник которой включает корпус с подвесом, на основании которого смонтированы электронная плата,лампа и рассеиватель. Осветительная арматура объединена в единую многогаммную конструкцию, каждый светильник которой смонтирован на автономном подвесе с автономным электрическим подключением к общей сети 2. Недостаток известной арматуры проявляется в ограниченности технологических возможностей из-за низкой суммарной световой разрешающей способности, что снижает потребительские свойства светоприбора. В основу полезной модели поставлена задача разработки конструкции технологичного в изготовлении устройства освещения повышенной надежности, обеспечивающего современный оптический дизайн, с равномерным световым распределением внешнего рассеивателя, комфортным для зрительного восприятия. Поставленная задача достигается тем, что в конструкции осветительной арматуры для общего освещения учебных аудиторий и офисов, каждый светильник которой включает подвесной корпус, на основании которого смонтированы электронная плата, лампа и светопрозрачный рассеиватель, согласно полезной модели, светильники образуют между собой модульную световую линию, собранную строчечно на основе отдельных унифицированных оптических модулей, которые строчечно соединены между собой электрически и механически, а рассеиватели модулей сопряжены между собой полукольцевой хомутообразной муфтой посредством корпусных защелок, при этом световая линия снабжена датчиком для автоматической регулировки освещенности рабочих мест, смонтированным на свободном торце одного из модулей. В конструкции осветительной арматуры установочный ключ смонтирован на двух сопряженных между собой диафрагмах соседних модулей и выполнен в виде центрального соединения типа штифт-отверстие и двух периферийных винтовых соединений. В конструкции осветительной арматуры подвес выполнен на основе регулируемого по длине шнура в виде, один конец которого пропущен петлеобразно через пазы средства для управления длиной шнура, исполненного в форме мальтийского креста, а другой конец размещен в корпусном гнездовье в форме оплавленного узла. 65472010.08.30 Новая конструкция осветительной арматуры реализует технический результат, исключающий негативное влияние факторов внешней среды, обеспечивает долговечность источника света и возможность комплектации унифицированных модулей различными источниками света с различной конфигурацией рассеивателей, устанавливаемых по выбору заказчика. Для лучшего понимания полезная модель поясняется чертежами, где фиг. 1 - общий вид конструкции осветительной арматуры для общего освещения помещений фиг. 2 - продольный разрез конструкции осветительной арматуры фиг. 3 - разрез А-А конструкции осветительной арматуры. Конструкторское решение осветительной арматуры для общего освещения, предназначенной для установки в учебных аудиториях, офисах, актовых залах, складских сельскохозяйственных помещениях, подземных и мостовых переходах, реализовано следующим конструктивом. Светильники образуют между собой модульную световую линию, собранную линейно на основе отдельных унифицированных оптических модулей 1, 2, которые строчечно соединены между собой электрически и механически, а светопрозрачные рассеиватели 3 модулей 1, 2 сопряжены между собой полукольцевой из светопрозрачного материала хомутообразной муфтой 4 посредством корпусных защелок (на чертеже условно не показаны). Световая линия снабжена датчиком 5 для автоматической регулировки освещенности рабочих мест, смонтированным на свободном торце одного из модулей, например модуля 1. Светильники образуют между собой световую линию в составе унифицированных модулей 1, 2, которые разделены между собой диафрагмами 6, 7. Рассеиватели 3 модулей 1, 2 смонтированы на основаниях 8, 9 с закрепленными на них электронными платами с люминесцентными лампами 10, 11, которые соединены друг с другом электрически. Модули 1, 2 механически соединены друг с другом посредством установочного ключа. Установочный ключ смонтирован на двух сопряженных между собой диафрагмах 6, 7 соседних модулей 1, 2 и выполнен в виде центрального соединения типа штифт 12 - втулка 13 и двух периферийных винтовых соединений 14, 15. В конструкции осветительной арматуры подвесы 16 предпочтительно могут быть выполнены на основе регулируемого по длине шнура 17, один конец 18 которого пропущен петлеобразно через пазы 19 средства для управления длиной шнура 17, исполненного в форме мальтийского креста 20, а другой конец размещен в корпусном гнездовье 21 в форме оплавленного узла 22. Подвесы 16 могут быть также выполнены и на жесткой основе в виде проволоки, прутка, трубочек 23. Пример. Описанная конструкция световой линии реализована на базе унифицированных светильников типов ЛСО 12-58-701 и ЛСО 12-5858-701 с датчиками освещенности, а также ЛСО 12-58-702 и ЛСО 12-5858-702 без датчиков освещенности. Светильники ЛСО 12-5858-701 и ЛСО 12-5858-702 состоят из двух корпусов, состыкованных строчечно в виде световой линии в длину, и могут быть укомплектованы одним электронным ПРА. В комплект поставки могут входить для светильников ЛСО 12-58-701, ЛСО 12-58-702 - отрезок провода ШВВП длиной 1000 мм (с различной расцветкой жил) и два защитных кольца для цоколей ламп. Отрезок провода ШВВП предназначен для соединения контактов клеммной колодки с маркировкой фаза-ноль с питающей сетью для светильников ЛСО 12-5858-701 два отрезка провода ШВВП длиной 3200 мм,один длиной 1000 мм (с различной расцветкой жил), четыре защитных кольца для цоколей ламп и комплект метизов, винты, штифты, втулки, гайки для соединения светильников в линию. Один отрезок провода ШВВП длиной 3200 мм предназначен для соединения в 3 65472010.08.30 световую линию контактов клеммных колодок с маркировкой фаза-ноль, второй - для соединения контактов клеммных колодок датчика освещенности, длиной 1000 мм - для подсоединения к сети для светильников ЛСО 12-5858-702, отрезок провода ШВВП длиной 3200 мм и отрезок 1000 мм (с различной расцветкой жил), четыре защитных кольца для цоколей ламп и комплект метизов для соединения светильников в линию. Отрезок провода ШВВП длиной 3200 мм предназначен для соединения в линию контактов клеммных колодок с маркировкой фаза-ноль, длиной 1000 мм - для подсоединения к сети. Все светильники могут устанавливаться индивидуально каждый тип или монтироваться в световую линию по фиг. 1, 2. Датчик освещенности укомплектовывается один на светильник или один на световую линию, состоящую не более чем из 5 светильников (по требованию заказчика). Монтаж световых линий. Световая линия может состоять из 2-7 и более модулей светильников. При таком раскладе световой линии в комплекте присутствуют все необходимые монтажные соединительные провода и метизы. Светильники не комплектуются потолочным крюком. При монтаже необходимо строго соблюдать фазировку контактов клеммных колодок Датчик всех светильников, входящих в световую линию. Датчик освещенности устанавливается на крайний (торцевой) светильник. Датчик освещенности, как правило, крепят со стороны чистой поверхности стены помещения приблизительно на уровне светильника в зоне, недоступной для создания светового экрана между датчиком и поверхностью стены движущимися субъектами, например учащимися. Данный новый конструктив световой линии реализован на базе светильников ЛСО с лампами серии Т 5 мощностью 49 и 80 Вт. Как показали натурные испытания, разработанная конструкция ключа для соединения соседних сопрягаемых модулей обеспечивает высокую надежность световой линии. Унификация источников света с различными вариантами рассеивателей с возможностью их сопряжения между собой полукольцевой хомутообразной муфтой позволяет оперативно,без дополнительных затрат заменить один ламповый вариант на другой, эксплуатируемый в светильниках различных типов. Технический результат проявляется в унификации конструкции световой линии, обладающей высокой эффективностью и надежностью, обеспечивающей возможность реализации светотехнических характеристик модулей различного функционального назначения,и низкой себестоимостью устройства в целом, поскольку модульная конструкция позволяет изготавливать различные типы устройств с несколькими вариантами комбинации огней светильников, обеспечивающих требуемое световое распределение в световой линии за счет взаимной строчечно-пространственной ориентации модульных элементов. Стилизация и линеарно-пластическая форма исполнения новой конструкции световой линии подчеркивает силуэтную проработку ее формообразующих элементов, а эргономическая проработка за счет пластического решения выражается в облегченности формы в целом и характеризуется широкой возможностью пользования для общего освещения помещений различного предназначения. Заявителем изготовлены и испытаны промышленные образцы новой конструкции световой линии для общего освещения. Серийное промышленное использование полезной модели ожидается в конце 2009 г. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
