Ковш экскаватора-дреноукладчика

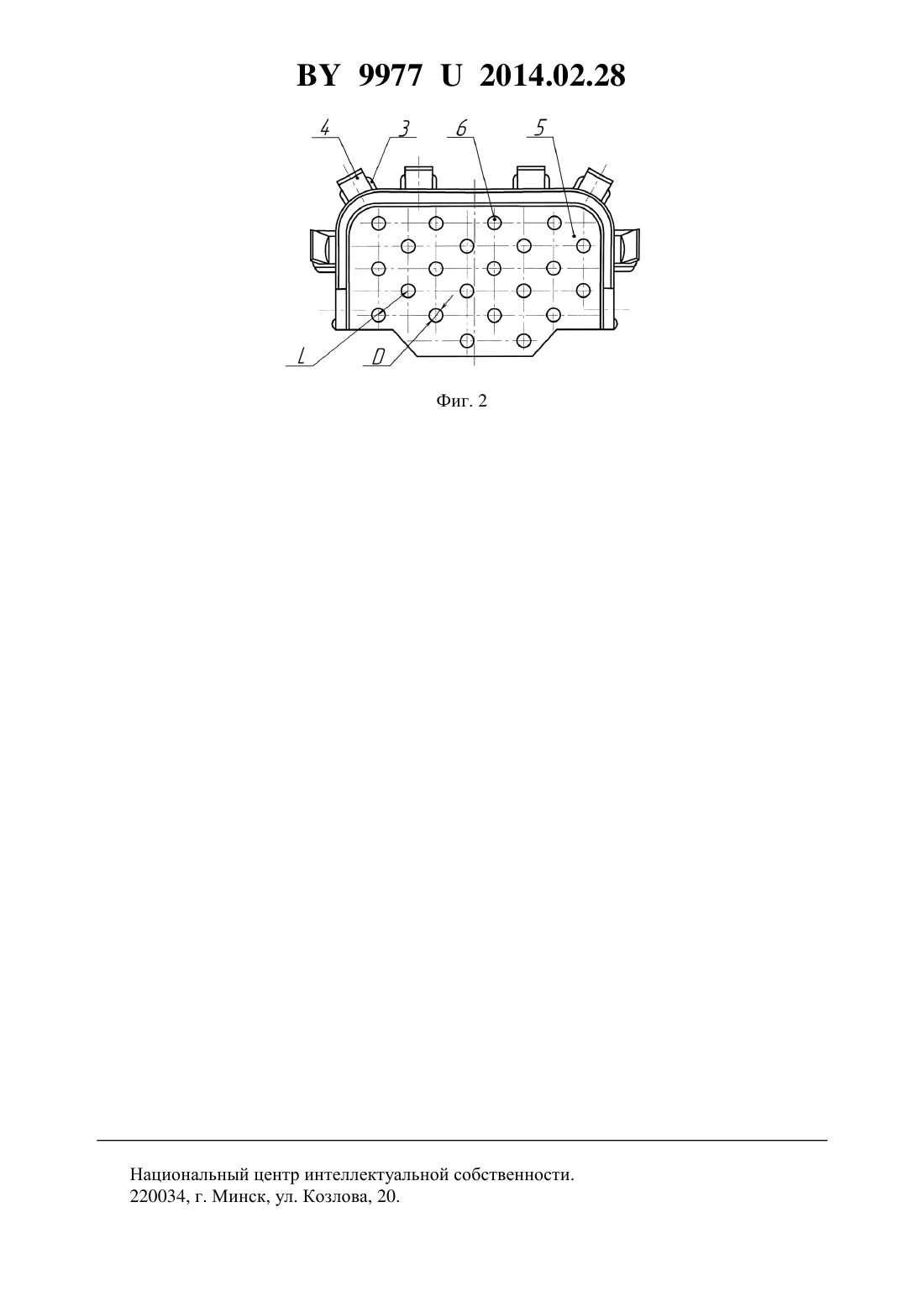

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Басаревский Александр Николаевич Мажугин Иван Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Ковш экскаватора-дреноукладчика, содержащий боковые стенки с кронштейнами для крепления к цепям рабочего органа и днище, к передней части которого приварены скобы,в которые вставлены зубья, отличающийся тем, что днище и боковые стенки ковша выполнены с отверстиями, расположенными в шахматном порядке, для самопроизвольного сливания воды.(56) 1. Нетреба Н.Н. Технология дренажных работ. - Л. Колос. Ленингр. отд-ние, 1982. 192 с., ил. 2. ОАО Кохановский экскаваторный завод Электрон. ресурс/ - Режим доступа 99772014.02.28 Полезная модель относится к мелиоративному строительству, преимущественно к экскаваторам-дреноукладчикам, для строительства закрытого горизонтального дренажа. Известен экскаватор-дреноукладчик, содержащий ходовую часть, кабину, органы управления, раму, на которой закреплен цепной рабочий орган 1. Известен ковш экскаватора-дреноукладчика 2, содержащий боковые стенки с кронштейнами для крепления к цепям рабочего органа и днище, к передней части которого приварены скобы, в которые вставлены зубья. Недостатком ковшей такой конструкции является то, что при строительстве закрытого горизонтального дренажа на переувлажненных суглинистых и глинистых грунтах- категорий часть ковша заполняется водой. Вследствие этого снижается коэффициент наполнения ковша грунтом, а это влечет за собой снижение производительности экскаватора-дреноукладчика. Задачей полезной модели является повышение производительности экскаваторадреноукладчика в переувлажненных грунтах. Решение поставленной задачи обеспечивается тем, что в ковше экскаватора-дреноукладчика, содержащем боковые стенки с кронштейнами для крепления к цепям рабочего органа и днище, к передней части которого приварены скобы, в которые вставлены зубья,днище и боковые стенки ковша выполнены с отверстиями, расположенными в шахматном порядке, для самопроизвольного сливания воды. Применение ковша предложенной конструкции позволяет повысить коэффициент его наполнения грунтом и, в свою очередь, производительность экскаватора-дреноукладчика за счет имеющихся отверстий, расположенных в шахматном порядке, для самопроизвольного сливания воды в днище и боковых стенках ковша. На фиг. 1 изображен ковш, вид сбоку на фиг. 2 - то же, вид сверху. Ковш экскаватора-дреноукладчика содержит рабочую цепь 1, к которой крепятся боковые стенки 2. К боковым стенкам 2 прикреплены скобы 3, в которых установлены зубья 4. Боковые стенки 2 соединены между собой днищем 5. В боковых стенках 2 и днище 5 просверлены отверстия 6. Ковш экскаватора-дреноукладчика работает следующим образом. В процессе копания глинистого грунта ковш экскаватора-дреноукладчика, прикрепленный к рабочей цепи 1, перемещается в траншее снизу вверх. При этом зубья 4, установленные в скобах 3, отделяют глинистый грунт, который вместе с водой попадает в транспортирующую часть ковша, образуемую днищем 5 и боковыми стенками 2. В процессе движения в траншее ковш заполняется глинистым грунтом, а забираемая ковшами и выделяющаяся из грунта вода самопроизвольно вытекает через расположенные в шахматном порядке отверстия 6 в днище 5 и боковых стенках 2. Размещение отверстий 6, расположенных в шахматном порядке, задано соотношением диаметраотверстий 6 к расстоянию между их центрамив пределах 0,25 , что по вышает коэффициент наполнения ковша при минимальном количестве отверстий 6 для данной категории грунта и тем самым производительность экскаватора-дреноукладчика благодаря самопроизвольному сливанию воды с днища 5 и боковых стенок 2 ковша. Преимущество такого ковша состоит в повышении производительности экскаваторадреноукладчика при работе в переувлажненных глинистых грунтах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
