Ковш экскаватора-погрузчика (варианты)

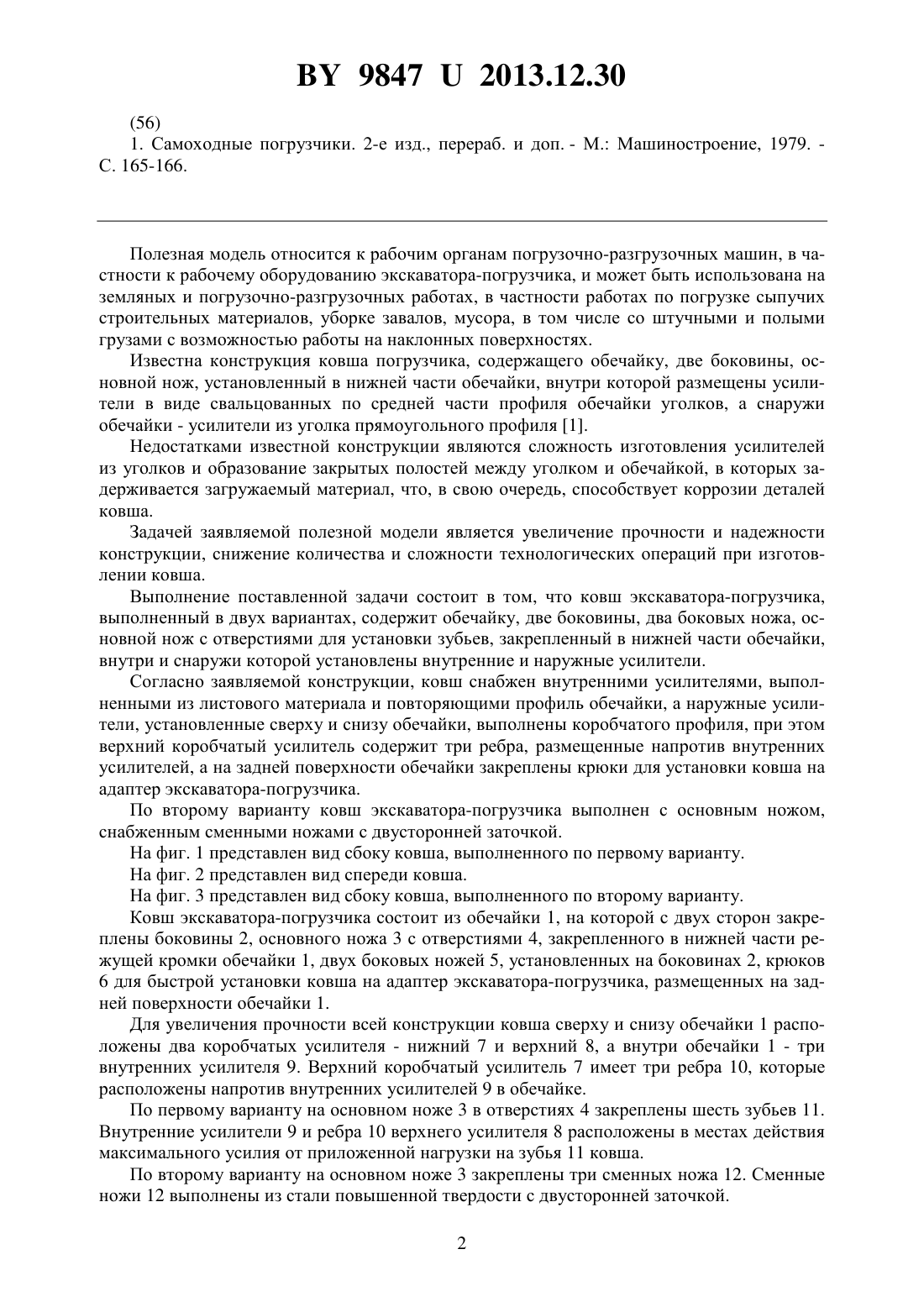

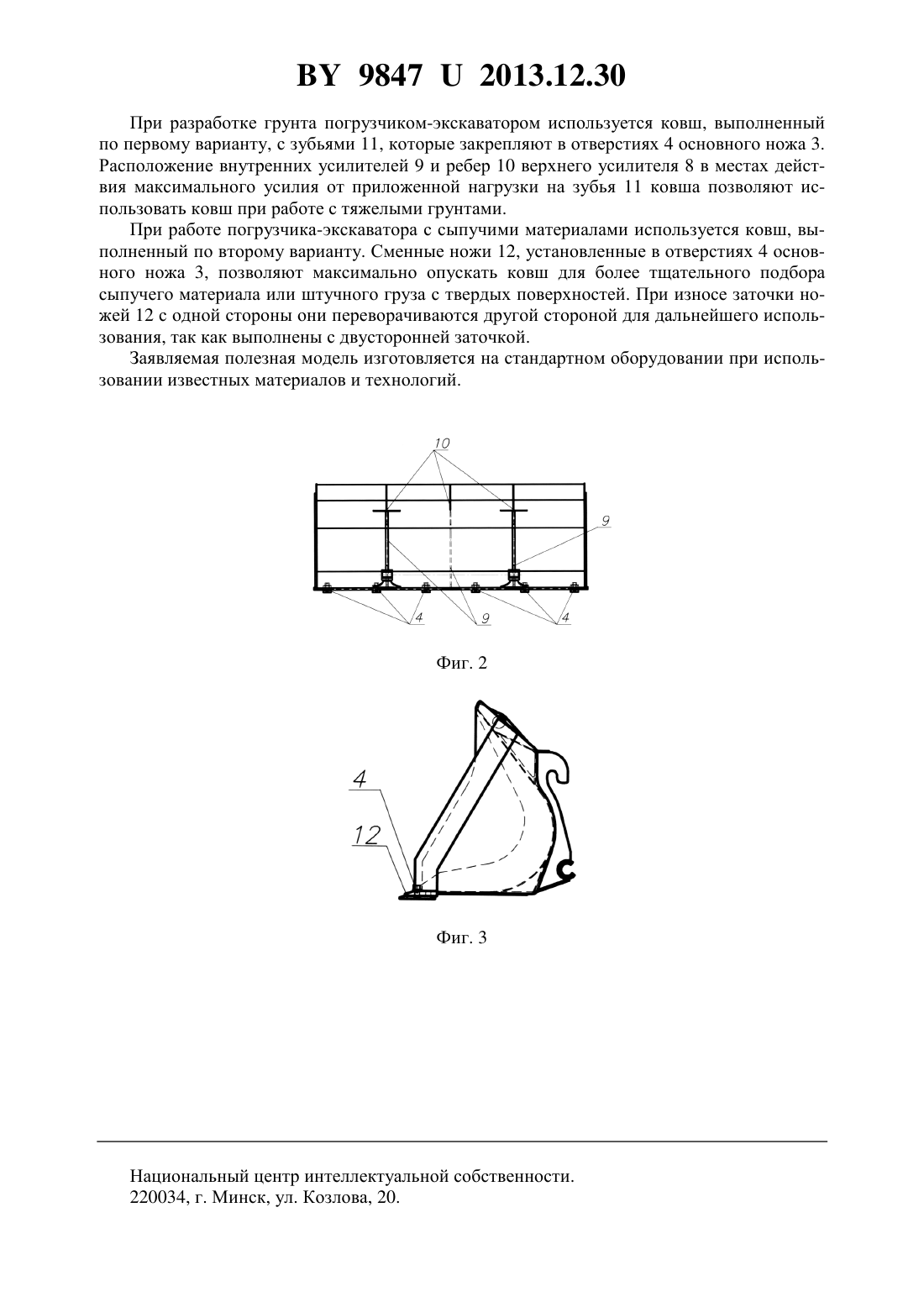

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество АМКОДОР - управляющая компания холдинга(72) Авторы Тимошенко Игорь Николаевич Кирись Максим Валентинович Пахарев Дмитрий Владимирович(73) Патентообладатель Открытое акционерное общество АМКОДОР - управляющая компания холдинга(57) 1. Ковш экскаватора-погрузчика, содержащий обечайку, две боковины, два боковых ножа, основной нож с отверстиями для установки зубьев, закрепленный в нижней части обечайки, внутри и снаружи которой установлены внутренние и наружные усилители, отличающийся тем, что внутренние усилители выполнены из листового материала и повторяют профиль обечайки, а наружные усилители, установленные сверху и снизу обечайки,выполнены коробчатого профиля, при этом верхний коробчатый усилитель содержит три ребра, размещенные напротив внутренних усилителей, а на задней поверхности обечайки закреплены крюки для установки ковша на адаптер экскаватора-погрузчика. 2. Ковш экскаватора-погрузчика, содержащий обечайку, две боковины, два боковых ножа, основной нож с отверстиями, закрепленный в нижней части обечайки, внутри и снаружи которой установлены внутренние и наружные усилители, отличающийся тем,что внутренние усилители выполнены из листового материала и повторяют профиль обечайки, а наружные усилители, установленные сверху и снизу обечайки, выполнены коробчатого профиля, при этом верхний коробчатый усилитель содержит три ребра,размещенные напротив внутренних усилителей, основной нож снабжен сменными ножами с двусторонней заточкой, а на задней поверхности обечайки закреплены крюки для установки ковша на адаптер экскаватора-погрузчика. Полезная модель относится к рабочим органам погрузочно-разгрузочных машин, в частности к рабочему оборудованию экскаватора-погрузчика, и может быть использована на земляных и погрузочно-разгрузочных работах, в частности работах по погрузке сыпучих строительных материалов, уборке завалов, мусора, в том числе со штучными и полыми грузами с возможностью работы на наклонных поверхностях. Известна конструкция ковша погрузчика, содержащего обечайку, две боковины, основной нож, установленный в нижней части обечайки, внутри которой размещены усилители в виде свальцованных по средней части профиля обечайки уголков, а снаружи обечайки - усилители из уголка прямоугольного профиля 1. Недостатками известной конструкции являются сложность изготовления усилителей из уголков и образование закрытых полостей между уголком и обечайкой, в которых задерживается загружаемый материал, что, в свою очередь, способствует коррозии деталей ковша. Задачей заявляемой полезной модели является увеличение прочности и надежности конструкции, снижение количества и сложности технологических операций при изготовлении ковша. Выполнение поставленной задачи состоит в том, что ковш экскаватора-погрузчика,выполненный в двух вариантах, содержит обечайку, две боковины, два боковых ножа, основной нож с отверстиями для установки зубьев, закрепленный в нижней части обечайки,внутри и снаружи которой установлены внутренние и наружные усилители. Согласно заявляемой конструкции, ковш снабжен внутренними усилителями, выполненными из листового материала и повторяющими профиль обечайки, а наружные усилители, установленные сверху и снизу обечайки, выполнены коробчатого профиля, при этом верхний коробчатый усилитель содержит три ребра, размещенные напротив внутренних усилителей, а на задней поверхности обечайки закреплены крюки для установки ковша на адаптер экскаватора-погрузчика. По второму варианту ковш экскаватора-погрузчика выполнен с основным ножом,снабженным сменными ножами с двусторонней заточкой. На фиг. 1 представлен вид сбоку ковша, выполненного по первому варианту. На фиг. 2 представлен вид спереди ковша. На фиг. 3 представлен вид сбоку ковша, выполненного по второму варианту. Ковш экскаватора-погрузчика состоит из обечайки 1, на которой с двух сторон закреплены боковины 2, основного ножа 3 с отверстиями 4, закрепленного в нижней части режущей кромки обечайки 1, двух боковых ножей 5, установленных на боковинах 2, крюков 6 для быстрой установки ковша на адаптер экскаватора-погрузчика, размещенных на задней поверхности обечайки 1. Для увеличения прочности всей конструкции ковша сверху и снизу обечайки 1 расположены два коробчатых усилителя - нижний 7 и верхний 8, а внутри обечайки 1 - три внутренних усилителя 9. Верхний коробчатый усилитель 7 имеет три ребра 10, которые расположены напротив внутренних усилителей 9 в обечайке. По первому варианту на основном ноже 3 в отверстиях 4 закреплены шесть зубьев 11. Внутренние усилители 9 и ребра 10 верхнего усилителя 8 расположены в местах действия максимального усилия от приложенной нагрузки на зубья 11 ковша. По второму варианту на основном ноже 3 закреплены три сменных ножа 12. Сменные ножи 12 выполнены из стали повышенной твердости с двусторонней заточкой. 2 98472013.12.30 При разработке грунта погрузчиком-экскаватором используется ковш, выполненный по первому варианту, с зубьями 11, которые закрепляют в отверстиях 4 основного ножа 3. Расположение внутренних усилителей 9 и ребер 10 верхнего усилителя 8 в местах действия максимального усилия от приложенной нагрузки на зубья 11 ковша позволяют использовать ковш при работе с тяжелыми грунтами. При работе погрузчика-экскаватора с сыпучими материалами используется ковш, выполненный по второму варианту. Сменные ножи 12, установленные в отверстиях 4 основного ножа 3, позволяют максимально опускать ковш для более тщательного подбора сыпучего материала или штучного груза с твердых поверхностей. При износе заточки ножей 12 с одной стороны они переворачиваются другой стороной для дальнейшего использования, так как выполнены с двусторонней заточкой. Заявляемая полезная модель изготовляется на стандартном оборудовании при использовании известных материалов и технологий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
