Ковш канатного скрепера для добычи сапропеля

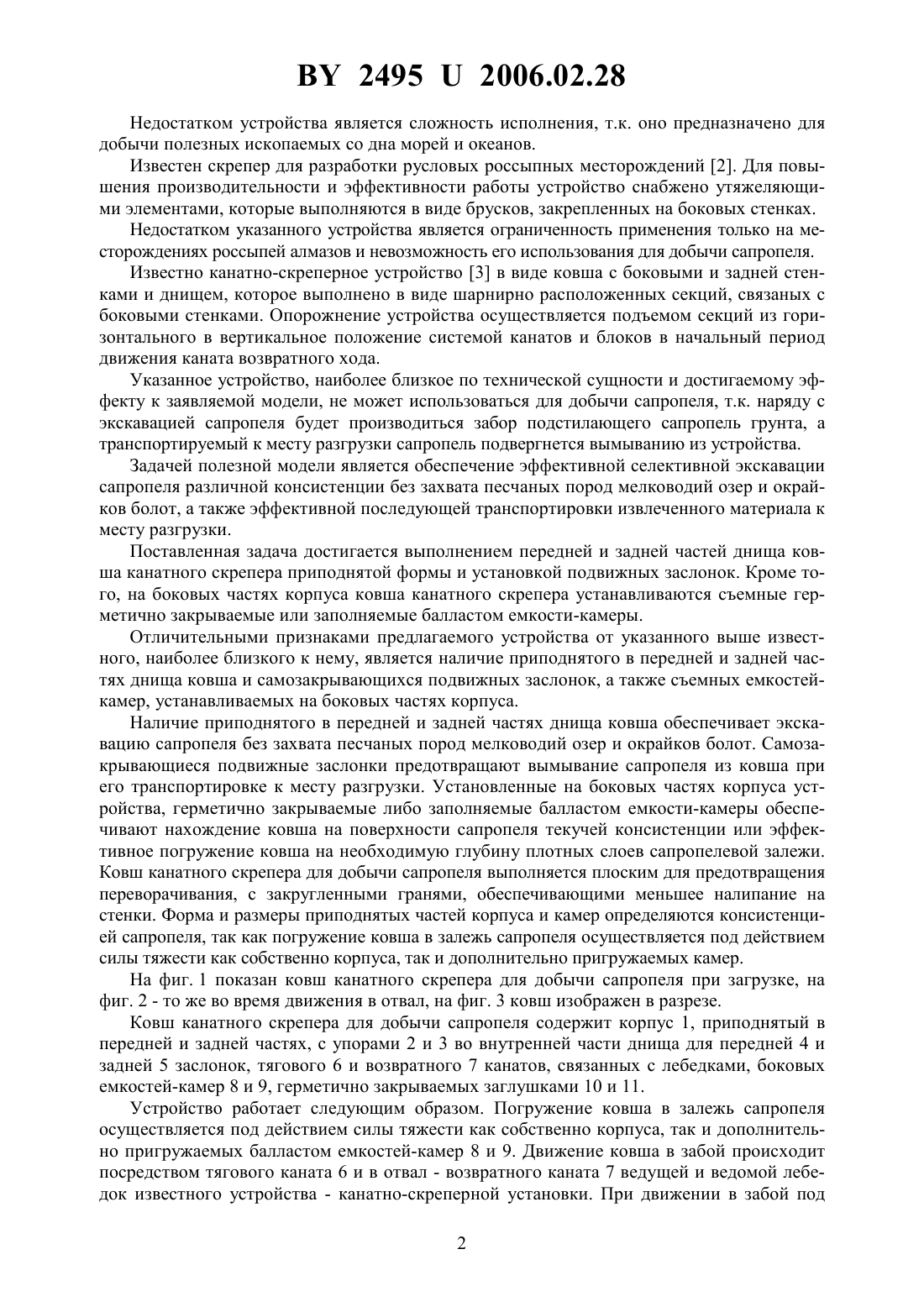

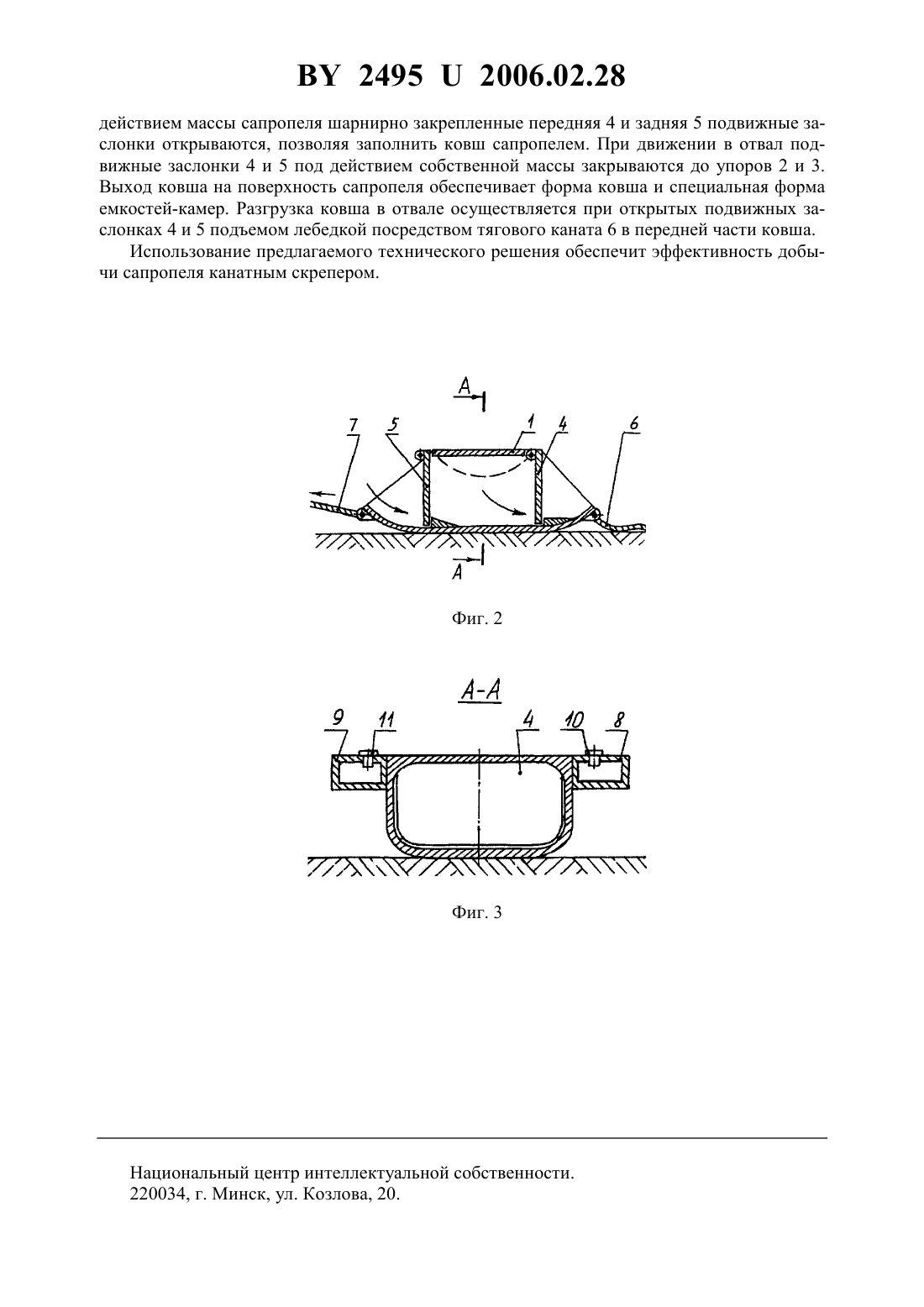

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОВШ КАНАТНОГО СКРЕПЕРА ДЛЯ ДОБЫЧИ САПРОПЕЛЯ(71) Заявитель Государственное научное учреждение Институт проблем использования природных ресурсов и экологии Национальной академии наук Беларуси(72) Авторы Гайдукевич Олег Михайлович Курзо Борис Валентинович Кляуззе Ирина Валентиновна(73) Патентообладатель Государственное научное учреждение Институт проблем использования природных ресурсов и экологии Национальной академии наук Беларуси(57) 1. Ковш канатного скрепера для добычи сапропеля, включающий корпус с заслонками и тяговыми канатами, отличающийся тем, что корпус выполнен в виде приподнятых передней и задней частей днища, снабженного во внутренней части упорами и подвижными шарнирными заслонками. 2. Ковш по п. 1, отличающийся тем, что к корпусу ковша дополнительно прикреплены герметично закрываемые или заполняемые балластом емкости-камеры. Фиг. 1 Полезная модель относится к рабочим органам землеройных машин с канатной тягой и предназначена для добычи сапропеля, залегающего в озерах и под торфяной залежью. Известен подводный скреперный ковш 1 с крылообразными камерами, горизонтальными подкрылками и балластными цистернами с кингстонами для уменьшения гидравлического сопротивления и снижения энергоемкости скреперования. 24952006.02.28 Недостатком устройства является сложность исполнения, т.к. оно предназначено для добычи полезных ископаемых со дна морей и океанов. Известен скрепер для разработки русловых россыпных месторождений 2. Для повышения производительности и эффективности работы устройство снабжено утяжеляющими элементами, которые выполняются в виде брусков, закрепленных на боковых стенках. Недостатком указанного устройства является ограниченность применения только на месторождениях россыпей алмазов и невозможность его использования для добычи сапропеля. Известно канатно-скреперное устройство 3 в виде ковша с боковыми и задней стенками и днищем, которое выполнено в виде шарнирно расположенных секций, связаных с боковыми стенками. Опорожнение устройства осуществляется подъемом секций из горизонтального в вертикальное положение системой канатов и блоков в начальный период движения каната возвратного хода. Указанное устройство, наиболее близкое по технической сущности и достигаемому эффекту к заявляемой модели, не может использоваться для добычи сапропеля, т.к. наряду с экскавацией сапропеля будет производиться забор подстилающего сапропель грунта, а транспортируемый к месту разгрузки сапропель подвергнется вымыванию из устройства. Задачей полезной модели является обеспечение эффективной селективной экскавации сапропеля различной консистенции без захвата песчаных пород мелководий озер и окрайков болот, а также эффективной последующей транспортировки извлеченного материала к месту разгрузки. Поставленная задача достигается выполнением передней и задней частей днища ковша канатного скрепера приподнятой формы и установкой подвижных заслонок. Кроме того, на боковых частях корпуса ковша канатного скрепера устанавливаются съемные герметично закрываемые или заполняемые балластом емкости-камеры. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему, является наличие приподнятого в передней и задней частях днища ковша и самозакрывающихся подвижных заслонок, а также съемных емкостейкамер, устанавливаемых на боковых частях корпуса. Наличие приподнятого в передней и задней частях днища ковша обеспечивает экскавацию сапропеля без захвата песчаных пород мелководий озер и окрайков болот. Самозакрывающиеся подвижные заслонки предотвращают вымывание сапропеля из ковша при его транспортировке к месту разгрузки. Установленные на боковых частях корпуса устройства, герметично закрываемые либо заполняемые балластом емкости-камеры обеспечивают нахождение ковша на поверхности сапропеля текучей консистенции или эффективное погружение ковша на необходимую глубину плотных слоев сапропелевой залежи. Ковш канатного скрепера для добычи сапропеля выполняется плоским для предотвращения переворачивания, с закругленными гранями, обеспечивающими меньшее налипание на стенки. Форма и размеры приподнятых частей корпуса и камер определяются консистенцией сапропеля, так как погружение ковша в залежь сапропеля осуществляется под действием силы тяжести как собственно корпуса, так и дополнительно пригружаемых камер. На фиг. 1 показан ковш канатного скрепера для добычи сапропеля при загрузке, на фиг. 2 - то же во время движения в отвал, на фиг. 3 ковш изображен в разрезе. Ковш канатного скрепера для добычи сапропеля содержит корпус 1, приподнятый в передней и задней частях, с упорами 2 и 3 во внутренней части днища для передней 4 и задней 5 заслонок, тягового 6 и возвратного 7 канатов, связанных с лебедками, боковых емкостей-камер 8 и 9, герметично закрываемых заглушками 10 и 11. Устройство работает следующим образом. Погружение ковша в залежь сапропеля осуществляетсяпод действием силы тяжести как собственно корпуса, так и дополнительно пригружаемых балластом емкостей-камер 8 и 9. Движение ковша в забой происходит посредством тягового каната 6 и в отвал - возвратного каната 7 ведущей и ведомой лебедок известного устройства - канатно-скреперной установки. При движении в забой под 2 24952006.02.28 действием массы сапропеля шарнирно закрепленные передняя 4 и задняя 5 подвижные заслонки открываются, позволяя заполнить ковш сапропелем. При движении в отвал подвижные заслонки 4 и 5 под действием собственной массы закрываются до упоров 2 и 3. Выход ковша на поверхность сапропеля обеспечивает форма ковша и специальная форма емкостей-камер. Разгрузка ковша в отвале осуществляется при открытых подвижных заслонках 4 и 5 подъемом лебедкой посредством тягового каната 6 в передней части ковша. Использование предлагаемого технического решения обеспечит эффективность добычи сапропеля канатным скрепером. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
