Стенд для ремонта силовых цилиндров

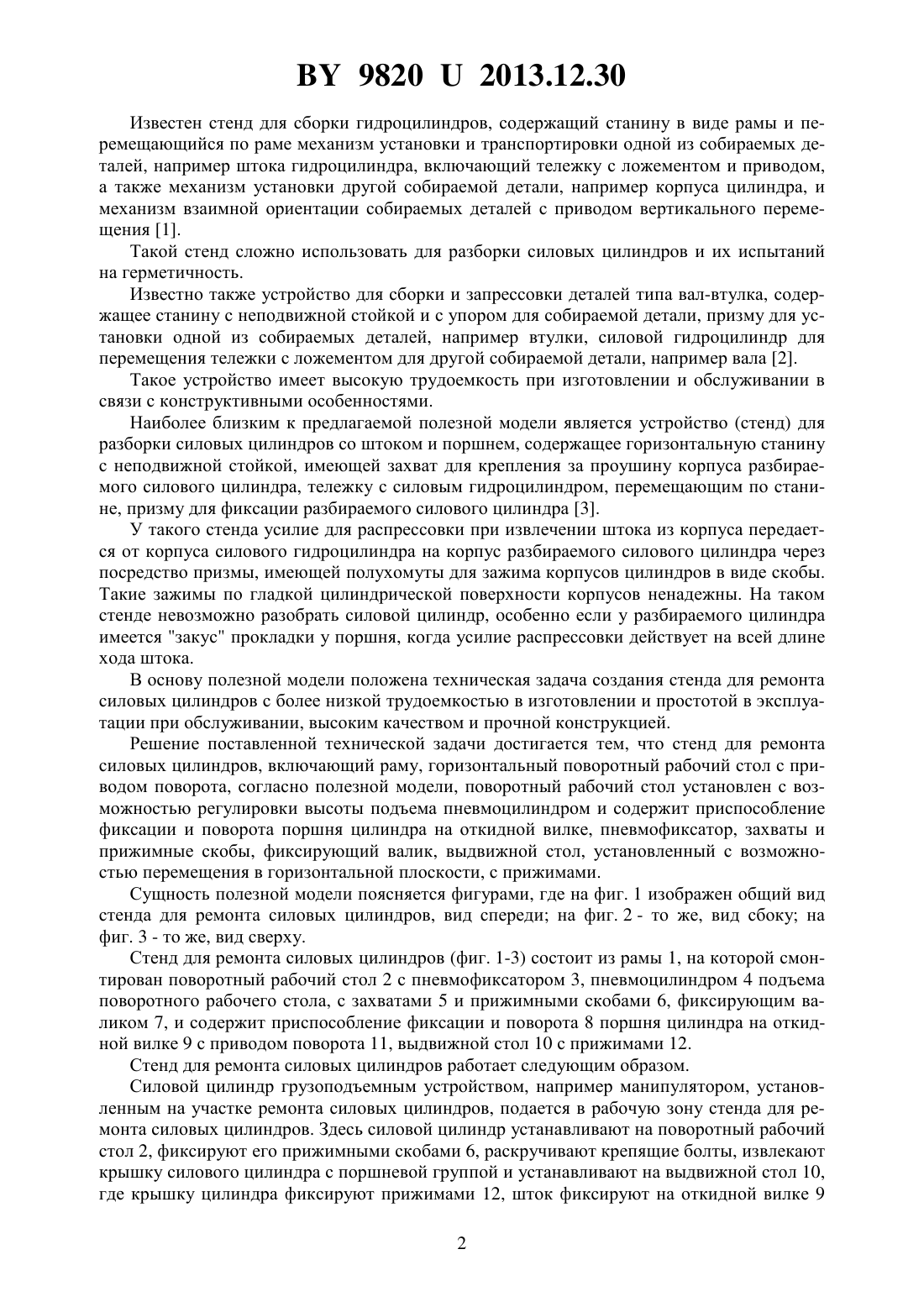

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ РЕМОНТА СИЛОВЫХ ЦИЛИНДРОВ(71) Заявитель Транспортное республиканское унитарное предприятие Могилевское отделение Белорусской железной дороги(72) Авторы Григорьев Сергей Иванович Зайченко Александр Николаевич(73) Патентообладатель Транспортное республиканское унитарное предприятие Могилевское отделение Белорусской железной дороги(57) Стенд для ремонта силовых цилиндров, включающий раму, горизонтальный поворотный рабочий стол с приводом поворота, отличающийся тем, что поворотный рабочий стол установлен с возможностью регулировки высоты подъема пневмоцилиндром и содержит приспособление фиксации и поворота поршня цилиндра на откидной вилке, пневмофиксатор, захваты и прижимные скобы, фиксирующий валик, выдвижной стол, установленный с возможностью перемещения в горизонтальной плоскости, с прижимами. Фиг. 1 Полезная модель относится к устройствам для разборки механизмов и может быть использована для разборки и сборки силовых цилиндров в процессе их ремонта, например силовых цилиндров железнодорожных вагонов и др. 98202013.12.30 Известен стенд для сборки гидроцилиндров, содержащий станину в виде рамы и перемещающийся по раме механизм установки и транспортировки одной из собираемых деталей, например штока гидроцилиндра, включающий тележку с ложементом и приводом,а также механизм установки другой собираемой детали, например корпуса цилиндра, и механизм взаимной ориентации собираемых деталей с приводом вертикального перемещения 1. Такой стенд сложно использовать для разборки силовых цилиндров и их испытаний на герметичность. Известно также устройство для сборки и запрессовки деталей типа вал-втулка, содержащее станину с неподвижной стойкой и с упором для собираемой детали, призму для установки одной из собираемых деталей, например втулки, силовой гидроцилиндр для перемещения тележки с ложементом для другой собираемой детали, например вала 2. Такое устройство имеет высокую трудоемкость при изготовлении и обслуживании в связи с конструктивными особенностями. Наиболее близким к предлагаемой полезной модели является устройство (стенд) для разборки силовых цилиндров со штоком и поршнем, содержащее горизонтальную станину с неподвижной стойкой, имеющей захват для крепления за проушину корпуса разбираемого силового цилиндра, тележку с силовым гидроцилиндром, перемещающим по станине, призму для фиксации разбираемого силового цилиндра 3. У такого стенда усилие для распрессовки при извлечении штока из корпуса передается от корпуса силового гидроцилиндра на корпус разбираемого силового цилиндра через посредство призмы, имеющей полухомуты для зажима корпусов цилиндров в виде скобы. Такие зажимы по гладкой цилиндрической поверхности корпусов ненадежны. На таком стенде невозможно разобрать силовой цилиндр, особенно если у разбираемого цилиндра имеется закус прокладки у поршня, когда усилие распрессовки действует на всей длине хода штока. В основу полезной модели положена техническая задача создания стенда для ремонта силовых цилиндров с более низкой трудоемкостью в изготовлении и простотой в эксплуатации при обслуживании, высоким качеством и прочной конструкцией. Решение поставленной технической задачи достигается тем, что стенд для ремонта силовых цилиндров, включающий раму, горизонтальный поворотный рабочий стол с приводом поворота, согласно полезной модели, поворотный рабочий стол установлен с возможностью регулировки высоты подъема пневмоцилиндром и содержит приспособление фиксации и поворота поршня цилиндра на откидной вилке, пневмофиксатор, захваты и прижимные скобы, фиксирующий валик, выдвижной стол, установленный с возможностью перемещения в горизонтальной плоскости, с прижимами. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид стенда для ремонта силовых цилиндров, вид спереди на фиг. 2 - то же, вид сбоку на фиг. 3 - то же, вид сверху. Стенд для ремонта силовых цилиндров (фиг. 1-3) состоит из рамы 1, на которой смонтирован поворотный рабочий стол 2 с пневмофиксатором 3, пневмоцилиндром 4 подъема поворотного рабочего стола, с захватами 5 и прижимными скобами 6, фиксирующим валиком 7, и содержит приспособление фиксации и поворота 8 поршня цилиндра на откидной вилке 9 с приводом поворота 11, выдвижной стол 10 с прижимами 12. Стенд для ремонта силовых цилиндров работает следующим образом. Силовой цилиндр грузоподъемным устройством, например манипулятором, установленным на участке ремонта силовых цилиндров, подается в рабочую зону стенда для ремонта силовых цилиндров. Здесь силовой цилиндр устанавливают на поворотный рабочий стол 2, фиксируют его прижимными скобами 6, раскручивают крепящие болты, извлекают крышку силового цилиндра с поршневой группой и устанавливают на выдвижной стол 10,где крышку цилиндра фиксируют прижимами 12, шток фиксируют на откидной вилке 9 2 98202013.12.30 валиком 7, далее поворачивают откидную вилку 9 в горизонтальное положение, извлекают старые резиновые манжеты, производят очистку пазов от загрязнений, устанавливают новые резиновые манжеты корпус цилиндра, находящийся на поворотном рабочем столе 2, проверяют на целостность, зачищают и смазывают внутренние поверхности корпуса цилиндра, затем поворачивают приспособление с крышкой и поршневой группой в вертикальное положение, при помощи манипулятора перемещают крышку с поршневой группой на позицию сборки, при помощи оправки устанавливают поршень в корпус цилиндра, после установки новой резиновой прокладки между крышкой и корпусом силового цилиндра заворачивают крепительные болты и поворачивают цилиндр в горизонтальное положение,производят проверку силового цилиндра на герметичность сжатым воздухом, при отсутствии утечек воздуха поворачивают силовой цилиндр в вертикальное положение, штоком вверх, снимают силовой цилиндр со стенда для ремонта силовых цилиндров и устанавливают его на стеллаж готовой продукции. Предлагаемый стенд для ремонта силовых цилиндров имеет по сравнению с аналогами более низкую трудоемкость в изготовлении, обладает прочной конструкцией и простотой при обслуживании и эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
