Сушилка рулонов льнотресты

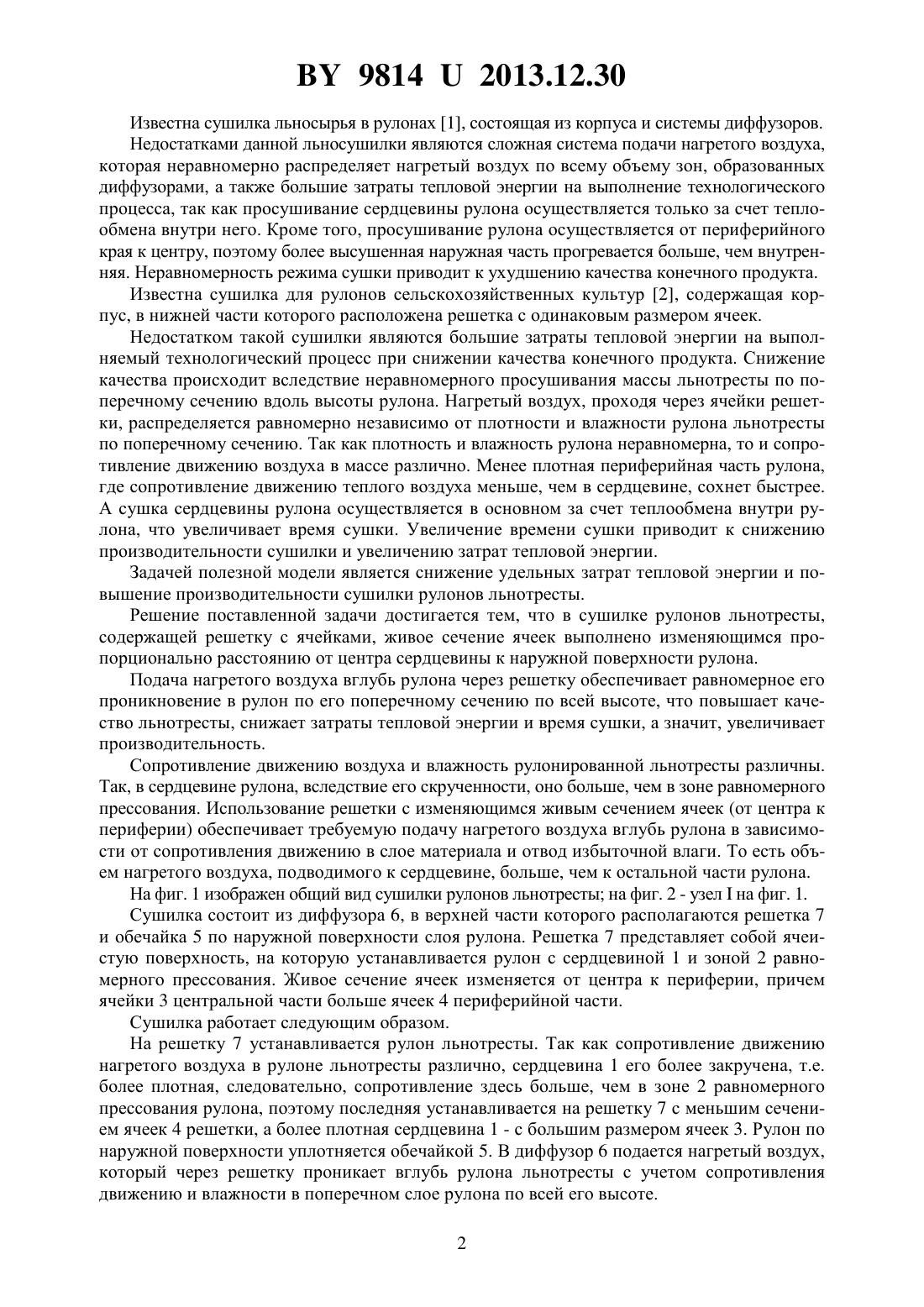

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Чеботарев Валерий Петрович Барановский Иван Васильевич Лавор Сергей Брониславович Жилич Евгений Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Сушилка рулонов льнотресты, содержащая решетку с ячейками, отличающаяся тем,что живое сечение ячеек выполнено изменяющимся пропорционально расстоянию от центра сердцевины к наружной поверхности рулона.(56) 1. Патентна полезную модель 19392 , 2006. 2. А.с. СССР 1690607, 1991. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к оборудованию для сушки рулонов льнотресты и льносоломы. 98142013.12.30 Известна сушилка льносырья в рулонах 1, состоящая из корпуса и системы диффузоров. Недостатками данной льносушилки являются сложная система подачи нагретого воздуха,которая неравномерно распределяет нагретый воздух по всему объему зон, образованных диффузорами, а также большие затраты тепловой энергии на выполнение технологического процесса, так как просушивание сердцевины рулона осуществляется только за счет теплообмена внутри него. Кроме того, просушивание рулона осуществляется от периферийного края к центру, поэтому более высушенная наружная часть прогревается больше, чем внутренняя. Неравномерность режима сушки приводит к ухудшению качества конечного продукта. Известна сушилка для рулонов сельскохозяйственных культур 2, содержащая корпус, в нижней части которого расположена решетка с одинаковым размером ячеек. Недостатком такой сушилки являются большие затраты тепловой энергии на выполняемый технологический процесс при снижении качества конечного продукта. Снижение качества происходит вследствие неравномерного просушивания массы льнотресты по поперечному сечению вдоль высоты рулона. Нагретый воздух, проходя через ячейки решетки, распределяется равномерно независимо от плотности и влажности рулона льнотресты по поперечному сечению. Так как плотность и влажность рулона неравномерна, то и сопротивление движению воздуха в массе различно. Менее плотная периферийная часть рулона,где сопротивление движению теплого воздуха меньше, чем в сердцевине, сохнет быстрее. А сушка сердцевины рулона осуществляется в основном за счет теплообмена внутри рулона, что увеличивает время сушки. Увеличение времени сушки приводит к снижению производительности сушилки и увеличению затрат тепловой энергии. Задачей полезной модели является снижение удельных затрат тепловой энергии и повышение производительности сушилки рулонов льнотресты. Решение поставленной задачи достигается тем, что в сушилке рулонов льнотресты,содержащей решетку с ячейками, живое сечение ячеек выполнено изменяющимся пропорционально расстоянию от центра сердцевины к наружной поверхности рулона. Подача нагретого воздуха вглубь рулона через решетку обеспечивает равномерное его проникновение в рулон по его поперечному сечению по всей высоте, что повышает качество льнотресты, снижает затраты тепловой энергии и время сушки, а значит, увеличивает производительность. Сопротивление движению воздуха и влажность рулонированной льнотресты различны. Так, в сердцевине рулона, вследствие его скрученности, оно больше, чем в зоне равномерного прессования. Использование решетки с изменяющимся живым сечением ячеек (от центра к периферии) обеспечивает требуемую подачу нагретого воздуха вглубь рулона в зависимости от сопротивления движению в слое материала и отвод избыточной влаги. То есть объем нагретого воздуха, подводимого к сердцевине, больше, чем к остальной части рулона. На фиг. 1 изображен общий вид сушилки рулонов льнотресты на фиг. 2 - узелна фиг. 1. Сушилка состоит из диффузора 6, в верхней части которого располагаются решетка 7 и обечайка 5 по наружной поверхности слоя рулона. Решетка 7 представляет собой ячеистую поверхность, на которую устанавливается рулон с сердцевиной 1 и зоной 2 равномерного прессования. Живое сечение ячеек изменяется от центра к периферии, причем ячейки 3 центральной части больше ячеек 4 периферийной части. Сушилка работает следующим образом. На решетку 7 устанавливается рулон льнотресты. Так как сопротивление движению нагретого воздуха в рулоне льнотресты различно, сердцевина 1 его более закручена, т.е. более плотная, следовательно, сопротивление здесь больше, чем в зоне 2 равномерного прессования рулона, поэтому последняя устанавливается на решетку 7 с меньшим сечением ячеек 4 решетки, а более плотная сердцевина 1 - с большим размером ячеек 3. Рулон по наружной поверхности уплотняется обечайкой 5. В диффузор 6 подается нагретый воздух,который через решетку проникает вглубь рулона льнотресты с учетом сопротивления движению и влажности в поперечном слое рулона по всей его высоте. 2 98142013.12.30 Использование решетки с пропорционально изменяющимся живым сечением ячеек(от центра к периферии) обеспечивает неравномерную подачу нагретого воздуха вглубь рулона в зависимости от плотности материала. Объем нагретого воздуха, подводимого к сердцевине, больше, чем к зоне равномерного прессования рулона. Это обеспечивает равномерную сушку рулона и сокращает время сушки. За счет выполнения решетки с пропорционально изменяющимся живым сечением ячеек от центра сердцевины к наружному слою снижаются затраты тепловой энергии на сушку, повышается производительность сушилки и качество льнотресты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
