Карусельная сушилка для семян

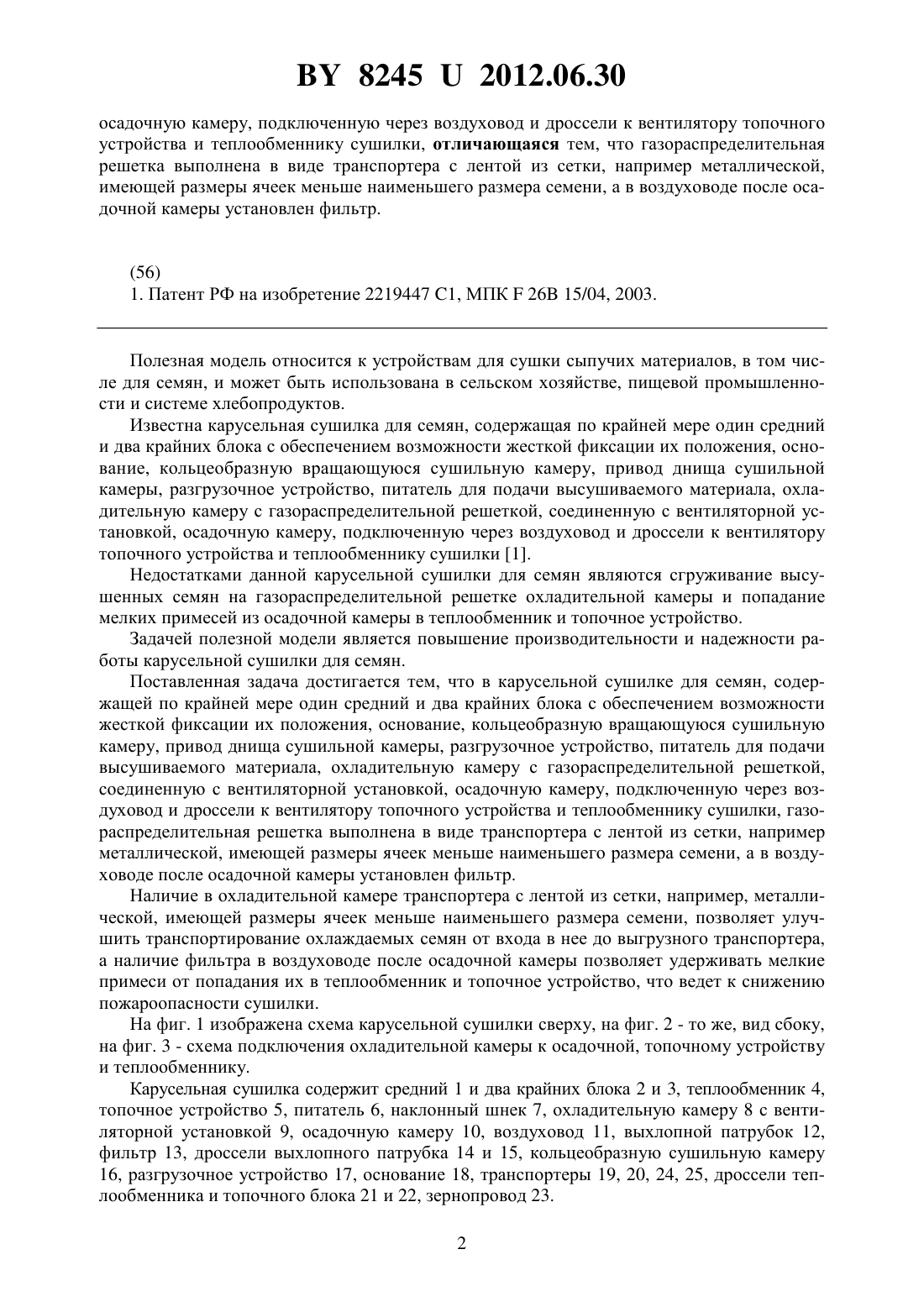

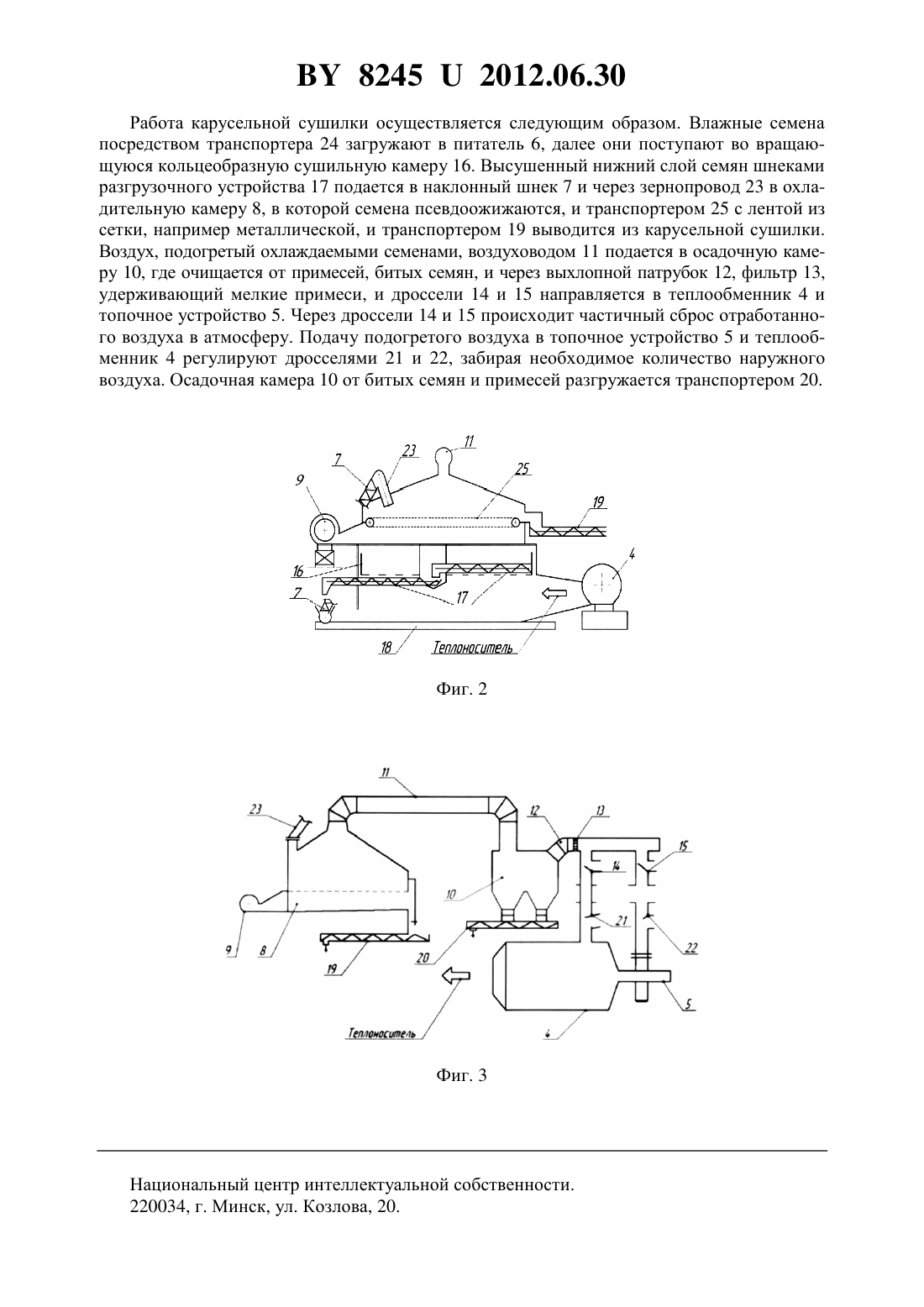

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КАРУСЕЛЬНАЯ СУШИЛКА ДЛЯ СЕМЯН(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин ВладимировичРоманюк Николай НиколаевичГорный Александр ВладимировичКим Наталья Павловна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Карусельная сушилка для семян, содержащая по крайней мере один средний и два крайних блока с обеспечением возможности жесткой фиксации их положения, основание,кольцеобразную вращающуюся сушильную камеру, привод днища сушильной камеры,разгрузочное устройство, питатель для подачи высушиваемого материала, охладительную камеру с газораспределительной решеткой, соединенную с вентиляторной установкой, Фиг. 1 82452012.06.30 осадочную камеру, подключенную через воздуховод и дроссели к вентилятору топочного устройства и теплообменнику сушилки, отличающаяся тем, что газораспределительная решетка выполнена в виде транспортера с лентой из сетки, например металлической,имеющей размеры ячеек меньше наименьшего размера семени, а в воздуховоде после осадочной камеры установлен фильтр.(56) 1. Патент РФ на изобретение 2219447 1, МПК 26 15/04, 2003. Полезная модель относится к устройствам для сушки сыпучих материалов, в том числе для семян, и может быть использована в сельском хозяйстве, пищевой промышленности и системе хлебопродуктов. Известна карусельная сушилка для семян, содержащая по крайней мере один средний и два крайних блока с обеспечением возможности жесткой фиксации их положения, основание, кольцеобразную вращающуюся сушильную камеру, привод днища сушильной камеры, разгрузочное устройство, питатель для подачи высушиваемого материала, охладительную камеру с газораспределительной решеткой, соединенную с вентиляторной установкой, осадочную камеру, подключенную через воздуховод и дроссели к вентилятору топочного устройства и теплообменнику сушилки 1. Недостатками данной карусельной сушилки для семян являются сгруживание высушенных семян на газораспределительной решетке охладительной камеры и попадание мелких примесей из осадочной камеры в теплообменник и топочное устройство. Задачей полезной модели является повышение производительности и надежности работы карусельной сушилки для семян. Поставленная задача достигается тем, что в карусельной сушилке для семян, содержащей по крайней мере один средний и два крайних блока с обеспечением возможности жесткой фиксации их положения, основание, кольцеобразную вращающуюся сушильную камеру, привод днища сушильной камеры, разгрузочное устройство, питатель для подачи высушиваемого материала, охладительную камеру с газораспределительной решеткой,соединенную с вентиляторной установкой, осадочную камеру, подключенную через воздуховод и дроссели к вентилятору топочного устройства и теплообменнику сушилки, газораспределительная решетка выполнена в виде транспортера с лентой из сетки, например металлической, имеющей размеры ячеек меньше наименьшего размера семени, а в воздуховоде после осадочной камеры установлен фильтр. Наличие в охладительной камере транспортера с лентой из сетки, например, металлической, имеющей размеры ячеек меньше наименьшего размера семени, позволяет улучшить транспортирование охлаждаемых семян от входа в нее до выгрузного транспортера,а наличие фильтра в воздуховоде после осадочной камеры позволяет удерживать мелкие примеси от попадания их в теплообменник и топочное устройство, что ведет к снижению пожароопасности сушилки. На фиг. 1 изображена схема карусельной сушилки сверху, на фиг. 2 - то же, вид сбоку,на фиг. 3 - схема подключения охладительной камеры к осадочной, топочному устройству и теплообменнику. Карусельная сушилка содержит средний 1 и два крайних блока 2 и 3, теплообменник 4,топочное устройство 5, питатель 6, наклонный шнек 7, охладительную камеру 8 с вентиляторной установкой 9, осадочную камеру 10, воздуховод 11, выхлопной патрубок 12,фильтр 13, дроссели выхлопного патрубка 14 и 15, кольцеобразную сушильную камеру 16, разгрузочное устройство 17, основание 18, транспортеры 19, 20, 24, 25, дроссели теплообменника и топочного блока 21 и 22, зернопровод 23. 2 82452012.06.30 Работа карусельной сушилки осуществляется следующим образом. Влажные семена посредством транспортера 24 загружают в питатель 6, далее они поступают во вращающуюся кольцеобразную сушильную камеру 16. Высушенный нижний слой семян шнеками разгрузочного устройства 17 подается в наклонный шнек 7 и через зернопровод 23 в охладительную камеру 8, в которой семена псевдоожижаются, и транспортером 25 с лентой из сетки, например металлической, и транспортером 19 выводится из карусельной сушилки. Воздух, подогретый охлаждаемыми семенами, воздуховодом 11 подается в осадочную камеру 10, где очищается от примесей, битых семян, и через выхлопной патрубок 12, фильтр 13,удерживающий мелкие примеси, и дроссели 14 и 15 направляется в теплообменник 4 и топочное устройство 5. Через дроссели 14 и 15 происходит частичный сброс отработанного воздуха в атмосферу. Подачу подогретого воздуха в топочное устройство 5 и теплообменник 4 регулируют дросселями 21 и 22, забирая необходимое количество наружного воздуха. Осадочная камера 10 от битых семян и примесей разгружается транспортером 20. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
