Складная сушилка белья для отопительного радиатора

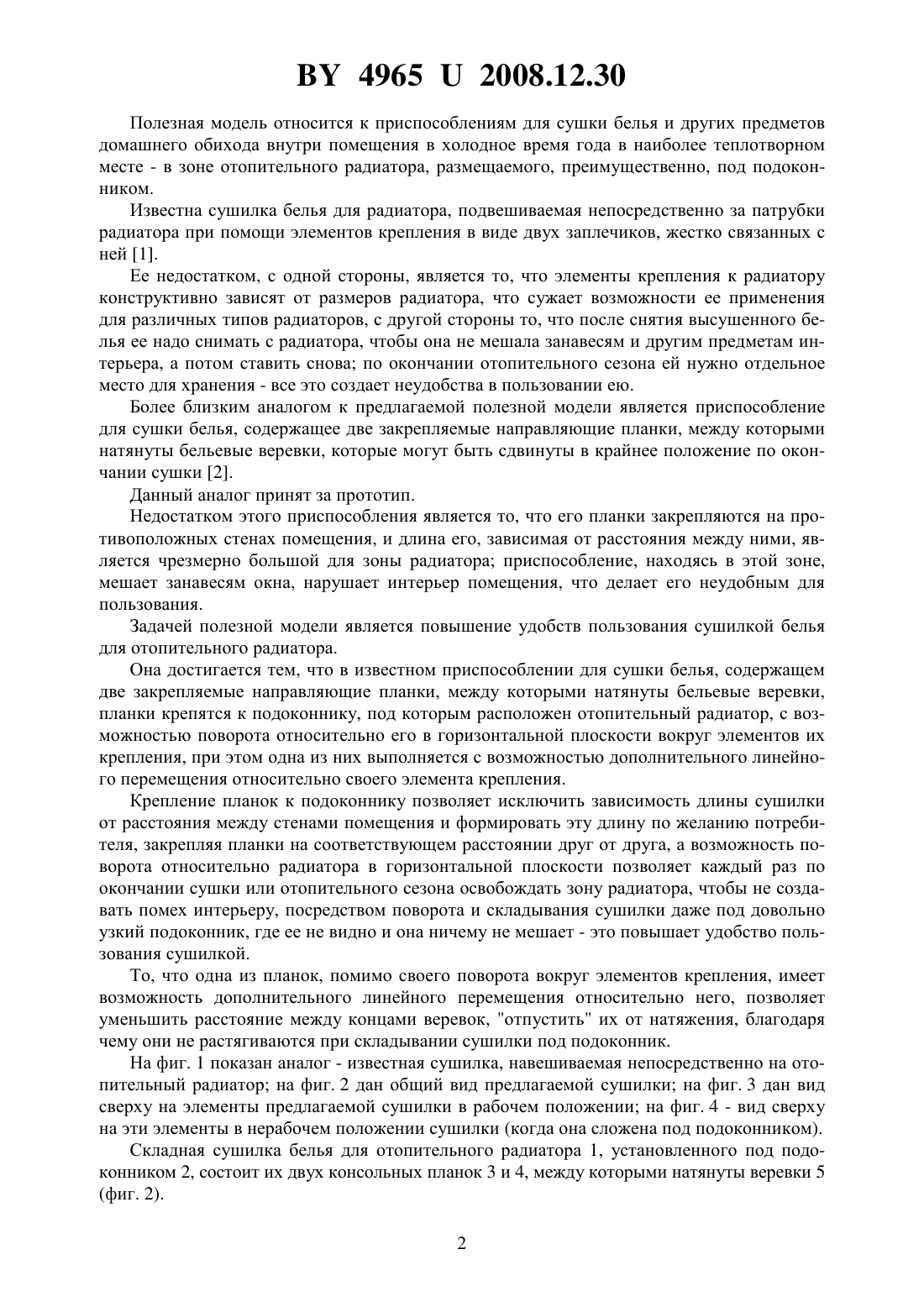

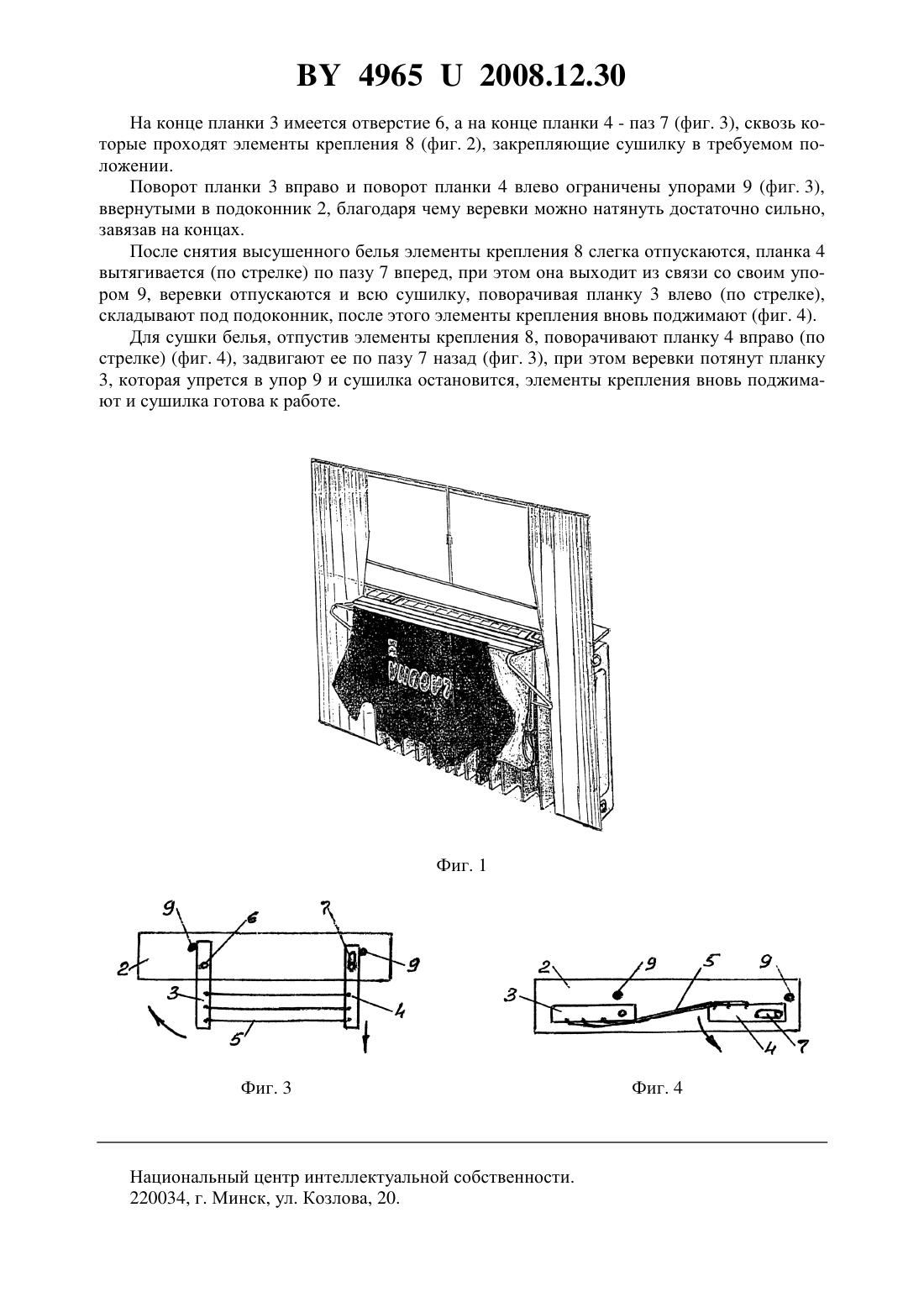

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СКЛАДНАЯ СУШИЛКА БЕЛЬЯ ДЛЯ ОТОПИТЕЛЬНОГО РАДИАТОРА(71) Заявитель Гуревич Аркадий Ильич(72) Автор Гуревич Аркадий Ильич(73) Патентообладатель Гуревич Аркадий Ильич(57) Складная сушилка белья для отопительного радиатора, размещаемого, преимущественно, под подоконником, содержащая две закрепляемые планки, между которыми натянуты бельевые веревки, отличающаяся тем, что планки крепятся к подоконнику с возможностью поворота относительно радиатора в горизонтальной плоскости вокруг элементов их крепления, при этом одна из них выполняется с возможностью дополнительного линейного перемещения относительно своего элемента крепления.(56) 1. Проспект на сушилку для радиатора фирмы Рельцо (Израиль), 2006. 2. Патент РФ 2122612, МПК 06 53/00, 1998. 49652008.12.30 Полезная модель относится к приспособлениям для сушки белья и других предметов домашнего обихода внутри помещения в холодное время года в наиболее теплотворном месте - в зоне отопительного радиатора, размещаемого, преимущественно, под подоконником. Известна сушилка белья для радиатора, подвешиваемая непосредственно за патрубки радиатора при помощи элементов крепления в виде двух заплечиков, жестко связанных с ней 1. Ее недостатком, с одной стороны, является то, что элементы крепления к радиатору конструктивно зависят от размеров радиатора, что сужает возможности ее применения для различных типов радиаторов, с другой стороны то, что после снятия высушенного белья ее надо снимать с радиатора, чтобы она не мешала занавесям и другим предметам интерьера, а потом ставить снова по окончании отопительного сезона ей нужно отдельное место для хранения - все это создает неудобства в пользовании ею. Более близким аналогом к предлагаемой полезной модели является приспособление для сушки белья, содержащее две закрепляемые направляющие планки, между которыми натянуты бельевые веревки, которые могут быть сдвинуты в крайнее положение по окончании сушки 2. Данный аналог принят за прототип. Недостатком этого приспособления является то, что его планки закрепляются на противоположных стенах помещения, и длина его, зависимая от расстояния между ними, является чрезмерно большой для зоны радиатора приспособление, находясь в этой зоне,мешает занавесям окна, нарушает интерьер помещения, что делает его неудобным для пользования. Задачей полезной модели является повышение удобств пользования сушилкой белья для отопительного радиатора. Она достигается тем, что в известном приспособлении для сушки белья, содержащем две закрепляемые направляющие планки, между которыми натянуты бельевые веревки,планки крепятся к подоконнику, под которым расположен отопительный радиатор, с возможностью поворота относительно его в горизонтальной плоскости вокруг элементов их крепления, при этом одна из них выполняется с возможностью дополнительного линейного перемещения относительно своего элемента крепления. Крепление планок к подоконнику позволяет исключить зависимость длины сушилки от расстояния между стенами помещения и формировать эту длину по желанию потребителя, закрепляя планки на соответствующем расстоянии друг от друга, а возможность поворота относительно радиатора в горизонтальной плоскости позволяет каждый раз по окончании сушки или отопительного сезона освобождать зону радиатора, чтобы не создавать помех интерьеру, посредством поворота и складывания сушилки даже под довольно узкий подоконник, где ее не видно и она ничему не мешает - это повышает удобство пользования сушилкой. То, что одна из планок, помимо своего поворота вокруг элементов крепления, имеет возможность дополнительного линейного перемещения относительно него, позволяет уменьшить расстояние между концами веревок, отпустить их от натяжения, благодаря чему они не растягиваются при складывании сушилки под подоконник. На фиг. 1 показан аналог - известная сушилка, навешиваемая непосредственно на отопительный радиатор на фиг. 2 дан общий вид предлагаемой сушилки на фиг. 3 дан вид сверху на элементы предлагаемой сушилки в рабочем положении на фиг. 4 - вид сверху на эти элементы в нерабочем положении сушилки (когда она сложена под подоконником). Складная сушилка белья для отопительного радиатора 1, установленного под подоконником 2, состоит их двух консольных планок 3 и 4, между которыми натянуты веревки 5 49652008.12.30 На конце планки 3 имеется отверстие 6, а на конце планки 4 - паз 7 (фиг. 3), сквозь которые проходят элементы крепления 8 (фиг. 2), закрепляющие сушилку в требуемом положении. Поворот планки 3 вправо и поворот планки 4 влево ограничены упорами 9 (фиг. 3),ввернутыми в подоконник 2, благодаря чему веревки можно натянуть достаточно сильно,завязав на концах. После снятия высушенного белья элементы крепления 8 слегка отпускаются, планка 4 вытягивается (по стрелке) по пазу 7 вперед, при этом она выходит из связи со своим упором 9, веревки отпускаются и всю сушилку, поворачивая планку 3 влево (по стрелке),складывают под подоконник, после этого элементы крепления вновь поджимают (фиг. 4). Для сушки белья, отпустив элементы крепления 8, поворачивают планку 4 вправо (по стрелке) (фиг. 4), задвигают ее по пазу 7 назад (фиг. 3), при этом веревки потянут планку 3, которая упрется в упор 9 и сушилка остановится, элементы крепления вновь поджимают и сушилка готова к работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
