Сушилка

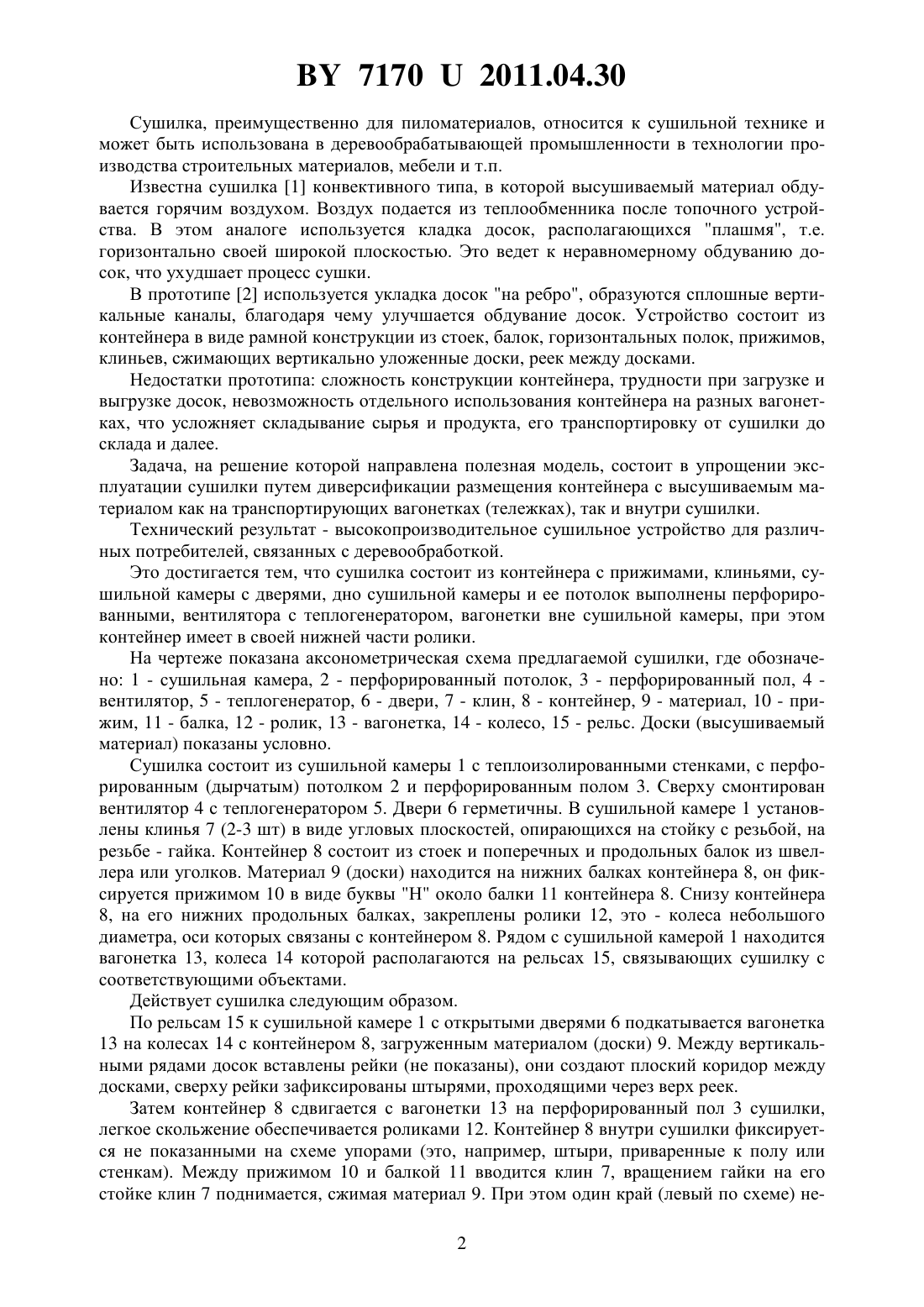

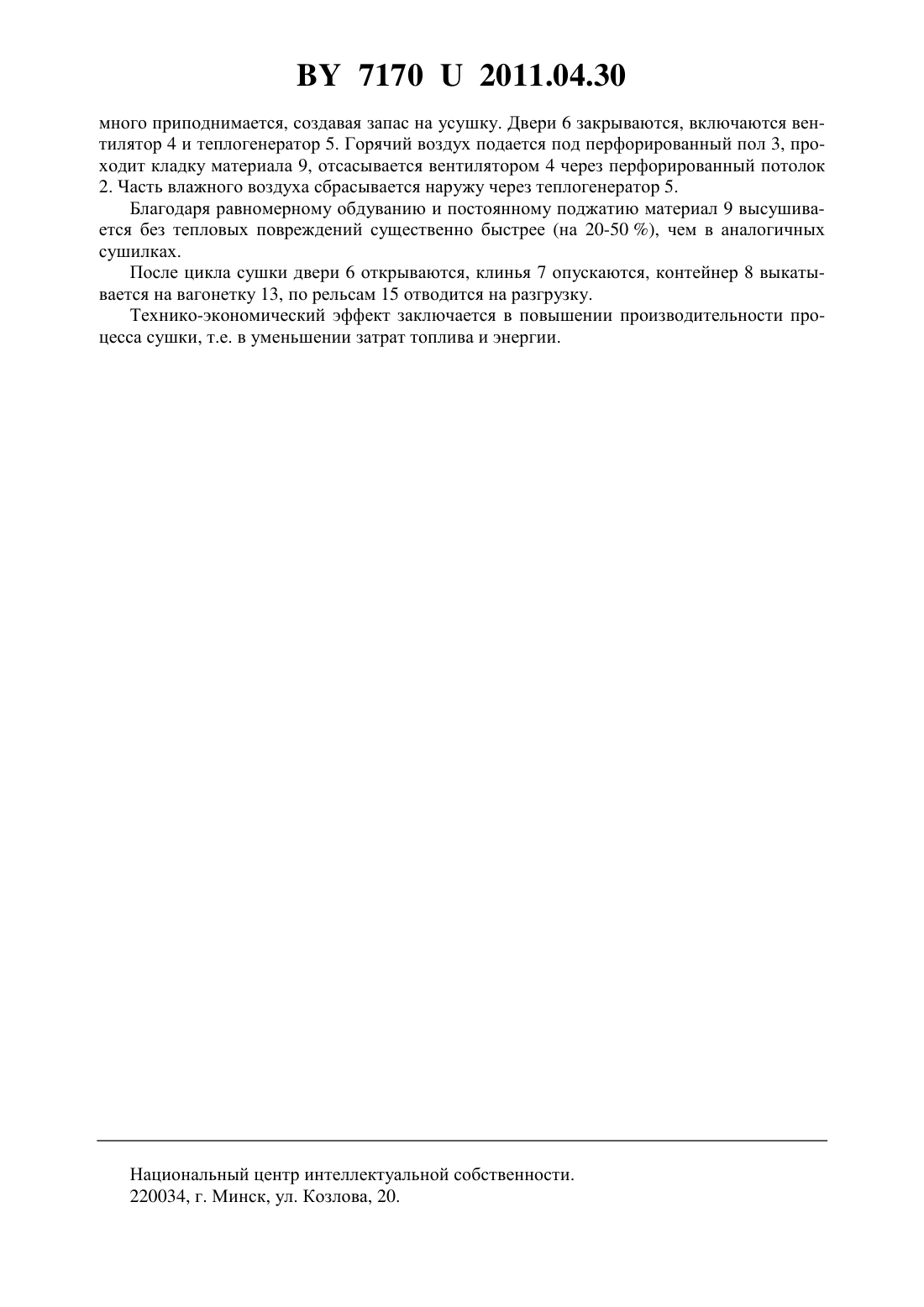

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Петушков Альберт Павлович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Сушилка, состоящая из контейнера с клиньями и прижимами, сушильной камеры с дверями, перфорированным полом и перфорированным потолком, вентилятора с теплогенератором, вагонетки вне сушильной камеры, отличающаяся тем, что контейнер имеет в своей нижней части ролики. 71702011.04.30 Сушилка, преимущественно для пиломатериалов, относится к сушильной технике и может быть использована в деревообрабатывающей промышленности в технологии производства строительных материалов, мебели и т.п. Известна сушилка 1 конвективного типа, в которой высушиваемый материал обдувается горячим воздухом. Воздух подается из теплообменника после топочного устройства. В этом аналоге используется кладка досок, располагающихся плашмя, т.е. горизонтально своей широкой плоскостью. Это ведет к неравномерному обдуванию досок, что ухудшает процесс сушки. В прототипе 2 используется укладка досок на ребро, образуются сплошные вертикальные каналы, благодаря чему улучшается обдувание досок. Устройство состоит из контейнера в виде рамной конструкции из стоек, балок, горизонтальных полок, прижимов,клиньев, сжимающих вертикально уложенные доски, реек между досками. Недостатки прототипа сложность конструкции контейнера, трудности при загрузке и выгрузке досок, невозможность отдельного использования контейнера на разных вагонетках, что усложняет складывание сырья и продукта, его транспортировку от сушилки до склада и далее. Задача, на решение которой направлена полезная модель, состоит в упрощении эксплуатации сушилки путем диверсификации размещения контейнера с высушиваемым материалом как на транспортирующих вагонетках (тележках), так и внутри сушилки. Технический результат - высокопроизводительное сушильное устройство для различных потребителей, связанных с деревообработкой. Это достигается тем, что сушилка состоит из контейнера с прижимами, клиньями, сушильной камеры с дверями, дно сушильной камеры и ее потолок выполнены перфорированными, вентилятора с теплогенератором, вагонетки вне сушильной камеры, при этом контейнер имеет в своей нижней части ролики. На чертеже показана аксонометрическая схема предлагаемой сушилки, где обозначено 1 - сушильная камера, 2 - перфорированный потолок, 3 - перфорированный пол, 4 вентилятор, 5 - теплогенератор, 6 - двери, 7 - клин, 8 - контейнер, 9 - материал, 10 - прижим, 11 - балка, 12 - ролик, 13 - вагонетка, 14 - колесо, 15 - рельс. Доски (высушиваемый материал) показаны условно. Сушилка состоит из сушильной камеры 1 с теплоизолированными стенками, с перфорированным (дырчатым) потолком 2 и перфорированным полом 3. Сверху смонтирован вентилятор 4 с теплогенератором 5. Двери 6 герметичны. В сушильной камере 1 установлены клинья 7 (2-3 шт) в виде угловых плоскостей, опирающихся на стойку с резьбой, на резьбе - гайка. Контейнер 8 состоит из стоек и поперечных и продольных балок из швеллера или уголков. Материал 9 (доски) находится на нижних балках контейнера 8, он фиксируется прижимом 10 в виде буквы Н около балки 11 контейнера 8. Снизу контейнера 8, на его нижних продольных балках, закреплены ролики 12, это - колеса небольшого диаметра, оси которых связаны с контейнером 8. Рядом с сушильной камерой 1 находится вагонетка 13, колеса 14 которой располагаются на рельсах 15, связывающих сушилку с соответствующими объектами. Действует сушилка следующим образом. По рельсам 15 к сушильной камере 1 с открытыми дверями 6 подкатывается вагонетка 13 на колесах 14 с контейнером 8, загруженным материалом (доски) 9. Между вертикальными рядами досок вставлены рейки (не показаны), они создают плоский коридор между досками, сверху рейки зафиксированы штырями, проходящими через верх реек. Затем контейнер 8 сдвигается с вагонетки 13 на перфорированный пол 3 сушилки,легкое скольжение обеспечивается роликами 12. Контейнер 8 внутри сушилки фиксируется не показанными на схеме упорами (это, например, штыри, приваренные к полу или стенкам). Между прижимом 10 и балкой 11 вводится клин 7, вращением гайки на его стойке клин 7 поднимается, сжимая материал 9. При этом один край (левый по схеме) не 2 71702011.04.30 много приподнимается, создавая запас на усушку. Двери 6 закрываются, включаются вентилятор 4 и теплогенератор 5. Горячий воздух подается под перфорированный пол 3, проходит кладку материала 9, отсасывается вентилятором 4 через перфорированный потолок 2. Часть влажного воздуха сбрасывается наружу через теплогенератор 5. Благодаря равномерному обдуванию и постоянному поджатию материал 9 высушивается без тепловых повреждений существенно быстрее (на 20-50 ), чем в аналогичных сушилках.После цикла сушки двери 6 открываются, клинья 7 опускаются, контейнер 8 выкатывается на вагонетку 13, по рельсам 15 отводится на разгрузку. Технико-экономический эффект заключается в повышении производительности процесса сушки, т.е. в уменьшении затрат топлива и энергии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
