Двухъярусная противоточная карусельная сушилка

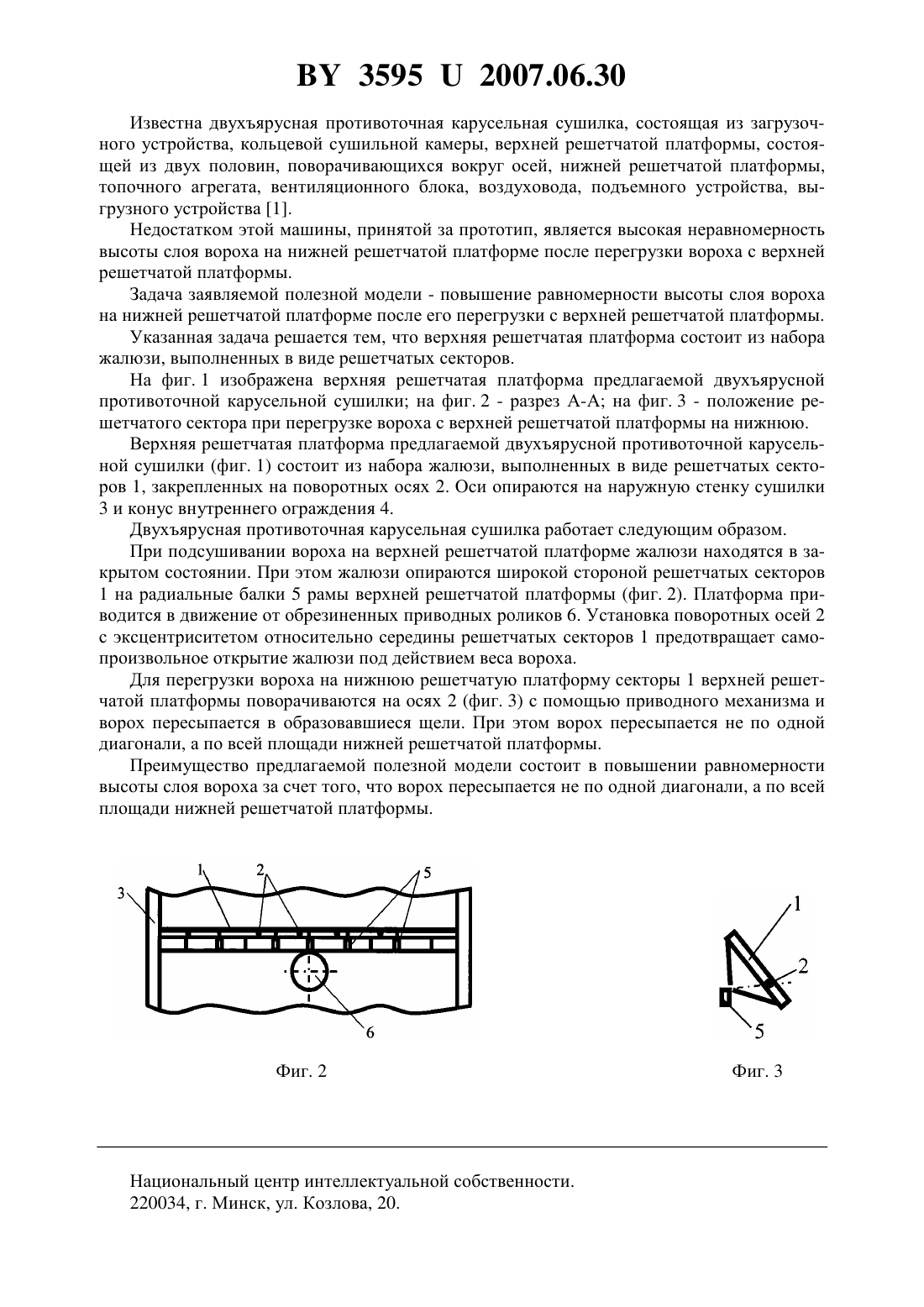

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВУХЪЯРУСНАЯ ПРОТИВОТОЧНАЯ КАРУСЕЛЬНАЯ СУШИЛКА(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Двухъярусная противоточная карусельная сушилка, включающая кольцевую сушильную камеру, верхнюю решетчатую платформу и нижнюю решетчатую платформу, отличающаяся тем, что верхняя решетчатая платформа состоит из набора жалюзи,выполненных в виде решетчатых секторов. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к агрегатам для сушки льняного вороха, а также для сушки вороха других технических и кормовых культур. 35952007.06.30 Известна двухъярусная противоточная карусельная сушилка, состоящая из загрузочного устройства, кольцевой сушильной камеры, верхней решетчатой платформы, состоящей из двух половин, поворачивающихся вокруг осей, нижней решетчатой платформы,топочного агрегата, вентиляционного блока, воздуховода, подъемного устройства, выгрузного устройства 1. Недостатком этой машины, принятой за прототип, является высокая неравномерность высоты слоя вороха на нижней решетчатой платформе после перегрузки вороха с верхней решетчатой платформы. Задача заявляемой полезной модели - повышение равномерности высоты слоя вороха на нижней решетчатой платформе после его перегрузки с верхней решетчатой платформы. Указанная задача решается тем, что верхняя решетчатая платформа состоит из набора жалюзи, выполненных в виде решетчатых секторов. На фиг. 1 изображена верхняя решетчатая платформа предлагаемой двухъярусной противоточной карусельной сушилки на фиг. 2 - разрез А-А на фиг. 3 - положение решетчатого сектора при перегрузке вороха с верхней решетчатой платформы на нижнюю. Верхняя решетчатая платформа предлагаемой двухъярусной противоточной карусельной сушилки (фиг. 1) состоит из набора жалюзи, выполненных в виде решетчатых секторов 1, закрепленных на поворотных осях 2. Оси опираются на наружную стенку сушилки 3 и конус внутреннего ограждения 4. Двухъярусная противоточная карусельная сушилка работает следующим образом. При подсушивании вороха на верхней решетчатой платформе жалюзи находятся в закрытом состоянии. При этом жалюзи опираются широкой стороной решетчатых секторов 1 на радиальные балки 5 рамы верхней решетчатой платформы (фиг. 2). Платформа приводится в движение от обрезиненных приводных роликов 6. Установка поворотных осей 2 с эксцентриситетом относительно середины решетчатых секторов 1 предотвращает самопроизвольное открытие жалюзи под действием веса вороха. Для перегрузки вороха на нижнюю решетчатую платформу секторы 1 верхней решетчатой платформы поворачиваются на осях 2 (фиг. 3) с помощью приводного механизма и ворох пересыпается в образовавшиеся щели. При этом ворох пересыпается не по одной диагонали, а по всей площади нижней решетчатой платформы. Преимущество предлагаемой полезной модели состоит в повышении равномерности высоты слоя вороха за счет того, что ворох пересыпается не по одной диагонали, а по всей площади нижней решетчатой платформы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
