Оборудование для производства торфяной крошки

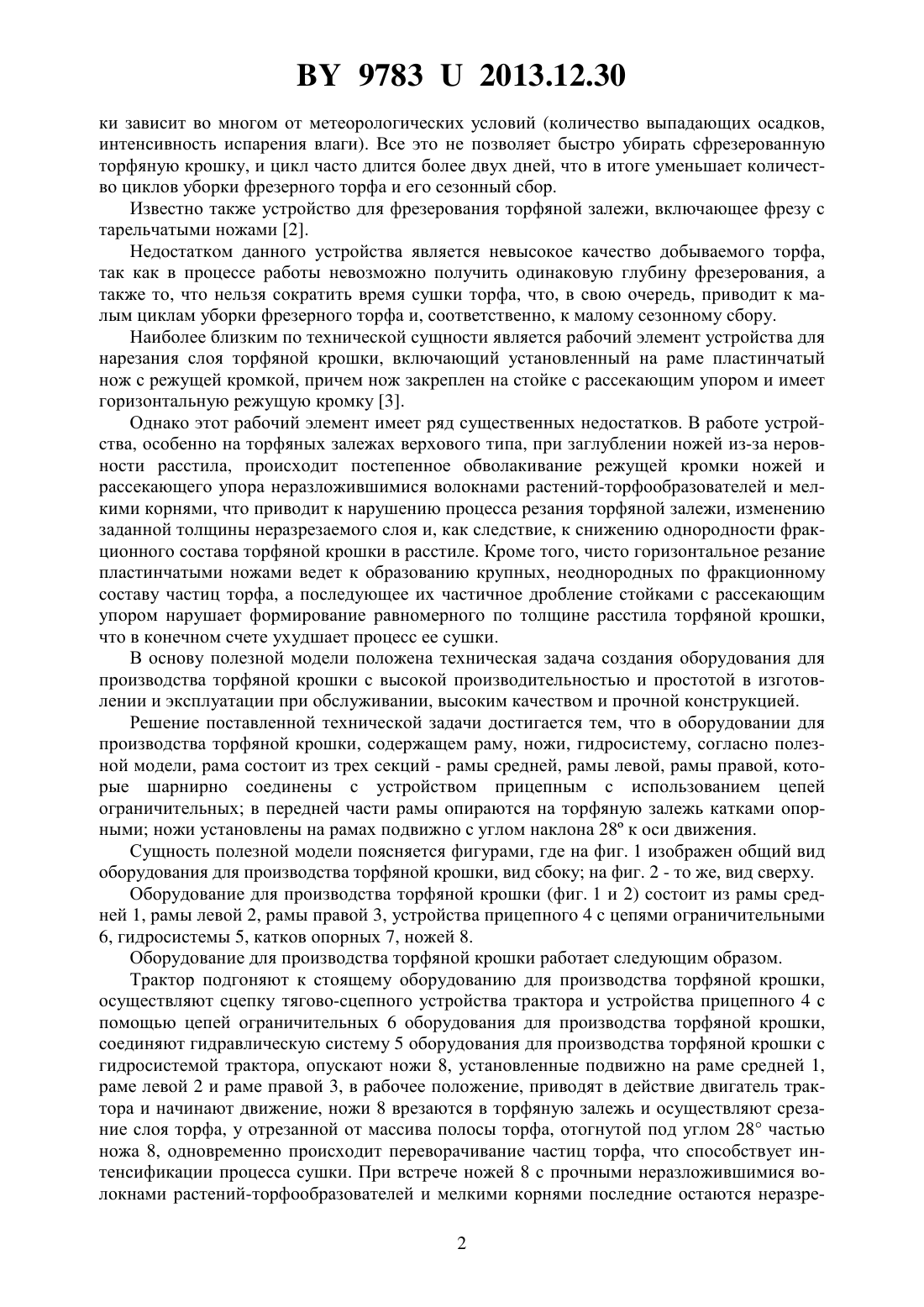

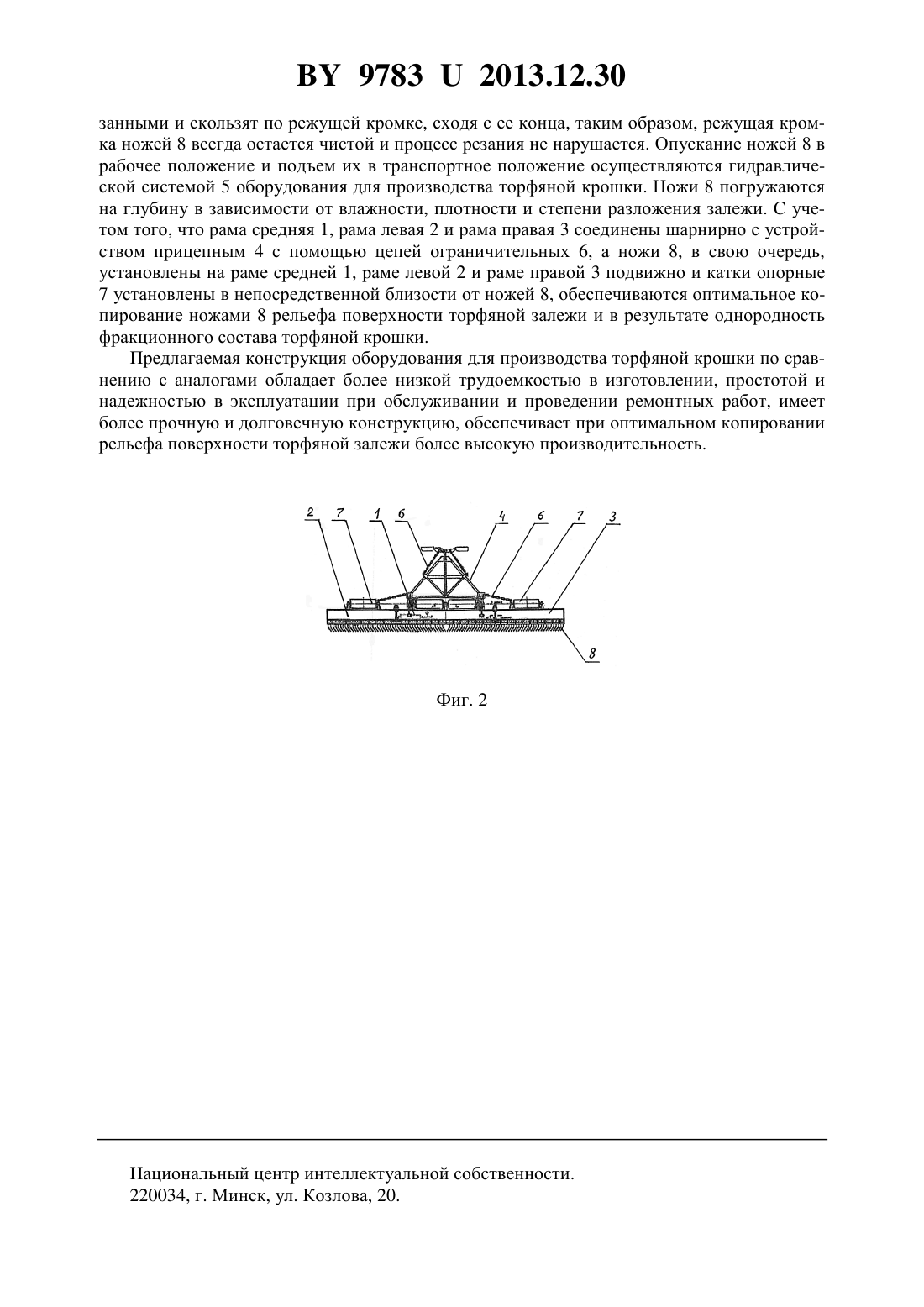

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ТОРФЯНОЙ КРОШКИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Дьячков Юрий Юрьевич Макаренко Андрей Владимирович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) Оборудование для производства торфяной крошки, содержащее раму, ножи, гидросистему, отличающееся тем, что рама состоит из трех секций - рамы средней, рамы левой, рамы правой, которые шарнирно соединены с устройством прицепным с использованием цепей ограничительных в передней части рамы опираются на торфяную залежь катками опорными ножи установлены на рамах подвижно с углом наклона 28 к оси движения.(56) 1. А.с. СССР 620611, МПК 21 49/00, 1976. 2. Горснштейн А.Б. Новая техника на добыче фрезерного торфа. - М Недра, 1971. С. 19-25. 3. А.с. СССР 387117, МПК 21 49/00, 1972. Полезная модель относится к добыче фрезерного торфа и может быть использована для нарезания слоя торфяной крошки. Известно устройство для фрезерования торфяной залежи, включающее раму, цилиндрический корпус с отверстиями и ножи. Рама снабжена очистителями 1. Недостатком указанного устройства является то, что сфрезерованная торфяная крошка с значительной глубины торфяной залежи имеет естественную влажность 76-80 а для уборки необходима влажность 50-55 , поэтому сушка длится 20-24 ч. Также время суш 97832013.12.30 ки зависит во многом от метеорологических условий (количество выпадающих осадков,интенсивность испарения влаги). Все это не позволяет быстро убирать сфрезерованную торфяную крошку, и цикл часто длится более двух дней, что в итоге уменьшает количество циклов уборки фрезерного торфа и его сезонный сбор. Известно также устройство для фрезерования торфяной залежи, включающее фрезу с тарельчатыми ножами 2. Недостатком данного устройства является невысокое качество добываемого торфа,так как в процессе работы невозможно получить одинаковую глубину фрезерования, а также то, что нельзя сократить время сушки торфа, что, в свою очередь, приводит к малым циклам уборки фрезерного торфа и, соответственно, к малому сезонному сбору. Наиболее близким по технической сущности является рабочий элемент устройства для нарезания слоя торфяной крошки, включающий установленный на раме пластинчатый нож с режущей кромкой, причем нож закреплен на стойке с рассекающим упором и имеет горизонтальную режущую кромку 3. Однако этот рабочий элемент имеет ряд существенных недостатков. В работе устройства, особенно на торфяных залежах верхового типа, при заглублении ножей из-за неровности расстила, происходит постепенное обволакивание режущей кромки ножей и рассекающего упора неразложившимися волокнами растений-торфообразователей и мелкими корнями, что приводит к нарушению процесса резания торфяной залежи, изменению заданной толщины неразрезаемого слоя и, как следствие, к снижению однородности фракционного состава торфяной крошки в расстиле. Кроме того, чисто горизонтальное резание пластинчатыми ножами ведет к образованию крупных, неоднородных по фракционному составу частиц торфа, а последующее их частичное дробление стойками с рассекающим упором нарушает формирование равномерного по толщине расстила торфяной крошки,что в конечном счете ухудшает процесс ее сушки. В основу полезной модели положена техническая задача создания оборудования для производства торфяной крошки с высокой производительностью и простотой в изготовлении и эксплуатации при обслуживании, высоким качеством и прочной конструкцией. Решение поставленной технической задачи достигается тем, что в оборудовании для производства торфяной крошки, содержащем раму, ножи, гидросистему, согласно полезной модели, рама состоит из трех секций - рамы средней, рамы левой, рамы правой, которые шарнирно соединены с устройством прицепным с использованием цепей ограничительных в передней части рамы опираются на торфяную залежь катками опорными ножи установлены на рамах подвижно с углом наклона 28 к оси движения. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид оборудования для производства торфяной крошки, вид сбоку на фиг. 2 - то же, вид сверху. Оборудование для производства торфяной крошки (фиг. 1 и 2) состоит из рамы средней 1, рамы левой 2, рамы правой 3, устройства прицепного 4 с цепями ограничительными 6, гидросистемы 5, катков опорных 7, ножей 8. Оборудование для производства торфяной крошки работает следующим образом. Трактор подгоняют к стоящему оборудованию для производства торфяной крошки,осуществляют сцепку тягово-сцепного устройства трактора и устройства прицепного 4 с помощью цепей ограничительных 6 оборудования для производства торфяной крошки,соединяют гидравлическую систему 5 оборудования для производства торфяной крошки с гидросистемой трактора, опускают ножи 8, установленные подвижно на раме средней 1,раме левой 2 и раме правой 3, в рабочее положение, приводят в действие двигатель трактора и начинают движение, ножи 8 врезаются в торфяную залежь и осуществляют срезание слоя торфа, у отрезанной от массива полосы торфа, отогнутой под углом 28 частью ножа 8, одновременно происходит переворачивание частиц торфа, что способствует интенсификации процесса сушки. При встрече ножей 8 с прочными неразложившимися волокнами растений-торфообразователей и мелкими корнями последние остаются неразре 2 97832013.12.30 занными и скользят по режущей кромке, сходя с ее конца, таким образом, режущая кромка ножей 8 всегда остается чистой и процесс резания не нарушается. Опускание ножей 8 в рабочее положение и подъем их в транспортное положение осуществляются гидравлической системой 5 оборудования для производства торфяной крошки. Ножи 8 погружаются на глубину в зависимости от влажности, плотности и степени разложения залежи. С учетом того, что рама средняя 1, рама левая 2 и рама правая 3 соединены шарнирно с устройством прицепным 4 с помощью цепей ограничительных 6, а ножи 8, в свою очередь,установлены на раме средней 1, раме левой 2 и раме правой 3 подвижно и катки опорные 7 установлены в непосредственной близости от ножей 8, обеспечиваются оптимальное копирование ножами 8 рельефа поверхности торфяной залежи и в результате однородность фракционного состава торфяной крошки. Предлагаемая конструкция оборудования для производства торфяной крошки по сравнению с аналогами обладает более низкой трудоемкостью в изготовлении, простотой и надежностью в эксплуатации при обслуживании и проведении ремонтных работ, имеет более прочную и долговечную конструкцию, обеспечивает при оптимальном копировании рельефа поверхности торфяной залежи более высокую производительность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
