Погрузчик кускового торфа

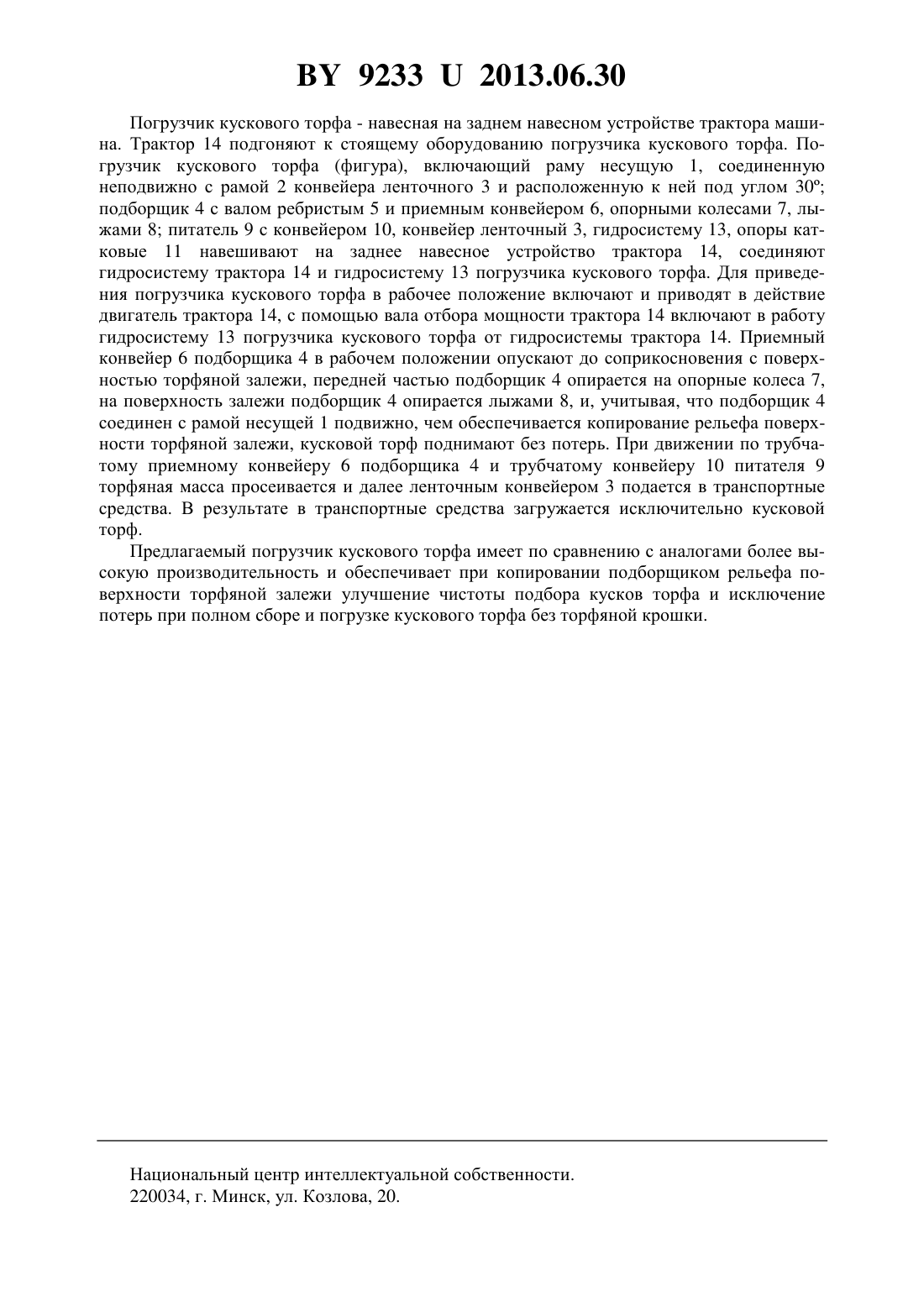

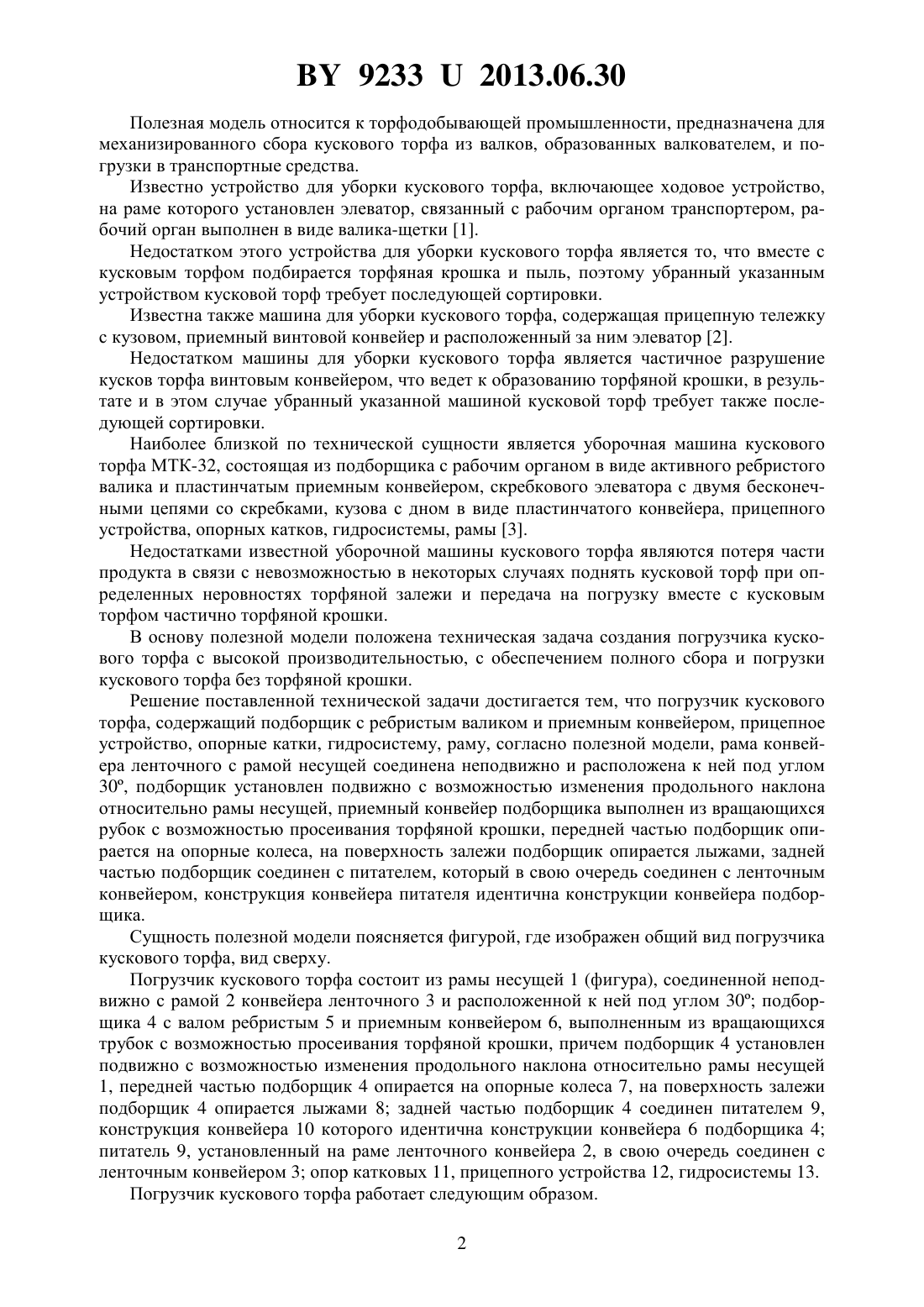

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Макаренко Андрей Владимирович Ходоркин Александр Викторович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) Погрузчик кускового торфа, содержащий подборщик с ребристым валиком и приемным конвейером, прицепное устройство, опорные катки, гидросистему, раму, отличающийся тем, что рама конвейера ленточного с рамой несущей соединена неподвижно и расположена к ней под углом 30, подборщик установлен подвижно с возможностью изменения продольного наклона относительно рамы несущей, приемный конвейер подборщика выполнен из вращающихся трубок с возможностью просеивания торфяной крошки,передней частью подборщик опирается на опорные колеса, на поверхность залежи подборщик опирается лыжами, задней частью подборщик соединен с питателем, который в свою очередь соединен с ленточным конвейером, конструкция конвейера питателя идентична конструкции конвейера подборщика.(56) 1. Полезная модель РФ 4334, МПК 21 49/00, 1997. 2. А СССР 1645528, МПК 21 49/00, 1991. 3. Справочник по торфу / Под ред. А.В.Лазарева, С.С.Корчунова. - М. Недра, 1982. С. 404-406. 92332013.06.30 Полезная модель относится к торфодобывающей промышленности, предназначена для механизированного сбора кускового торфа из валков, образованных валкователем, и погрузки в транспортные средства. Известно устройство для уборки кускового торфа, включающее ходовое устройство,на раме которого установлен элеватор, связанный с рабочим органом транспортером, рабочий орган выполнен в виде валика-щетки 1. Недостатком этого устройства для уборки кускового торфа является то, что вместе с кусковым торфом подбирается торфяная крошка и пыль, поэтому убранный указанным устройством кусковой торф требует последующей сортировки. Известна также машина для уборки кускового торфа, содержащая прицепную тележку с кузовом, приемный винтовой конвейер и расположенный за ним элеватор 2. Недостатком машины для уборки кускового торфа является частичное разрушение кусков торфа винтовым конвейером, что ведет к образованию торфяной крошки, в результате и в этом случае убранный указанной машиной кусковой торф требует также последующей сортировки. Наиболее близкой по технической сущности является уборочная машина кускового торфа МТК-32, состоящая из подборщика с рабочим органом в виде активного ребристого валика и пластинчатым приемным конвейером, скребкового элеватора с двумя бесконечными цепями со скребками, кузова с дном в виде пластинчатого конвейера, прицепного устройства, опорных катков, гидросистемы, рамы 3. Недостатками известной уборочной машины кускового торфа являются потеря части продукта в связи с невозможностью в некоторых случаях поднять кусковой торф при определенных неровностях торфяной залежи и передача на погрузку вместе с кусковым торфом частично торфяной крошки. В основу полезной модели положена техническая задача создания погрузчика кускового торфа с высокой производительностью, с обеспечением полного сбора и погрузки кускового торфа без торфяной крошки. Решение поставленной технической задачи достигается тем, что погрузчик кускового торфа, содержащий подборщик с ребристым валиком и приемным конвейером, прицепное устройство, опорные катки, гидросистему, раму, согласно полезной модели, рама конвейера ленточного с рамой несущей соединена неподвижно и расположена к ней под углом 30, подборщик установлен подвижно с возможностью изменения продольного наклона относительно рамы несущей, приемный конвейер подборщика выполнен из вращающихся рубок с возможностью просеивания торфяной крошки, передней частью подборщик опирается на опорные колеса, на поверхность залежи подборщик опирается лыжами, задней частью подборщик соединен с питателем, который в свою очередь соединен с ленточным конвейером, конструкция конвейера питателя идентична конструкции конвейера подборщика. Сущность полезной модели поясняется фигурой, где изображен общий вид погрузчика кускового торфа, вид сверху. Погрузчик кускового торфа состоит из рамы несущей 1 (фигура), соединенной неподвижно с рамой 2 конвейера ленточного 3 и расположенной к ней под углом 30 подборщика 4 с валом ребристым 5 и приемным конвейером 6, выполненным из вращающихся трубок с возможностью просеивания торфяной крошки, причем подборщик 4 установлен подвижно с возможностью изменения продольного наклона относительно рамы несущей 1, передней частью подборщик 4 опирается на опорные колеса 7, на поверхность залежи подборщик 4 опирается лыжами 8 задней частью подборщик 4 соединен питателем 9,конструкция конвейера 10 которого идентична конструкции конвейера 6 подборщика 4 питатель 9, установленный на раме ленточного конвейера 2, в свою очередь соединен с ленточным конвейером 3 опор катковых 11, прицепного устройства 12, гидросистемы 13. Погрузчик кускового торфа работает следующим образом. 2 92332013.06.30 Погрузчик кускового торфа - навесная на заднем навесном устройстве трактора машина. Трактор 14 подгоняют к стоящему оборудованию погрузчика кускового торфа. Погрузчик кускового торфа (фигура), включающий раму несущую 1, соединенную неподвижно с рамой 2 конвейера ленточного 3 и расположенную к ней под углом 30 подборщик 4 с валом ребристым 5 и приемным конвейером 6, опорными колесами 7, лыжами 8 питатель 9 с конвейером 10, конвейер ленточный 3, гидросистему 13, опоры катковые 11 навешивают на заднее навесное устройство трактора 14, соединяют гидросистему трактора 14 и гидросистему 13 погрузчика кускового торфа. Для приведения погрузчика кускового торфа в рабочее положение включают и приводят в действие двигатель трактора 14, с помощью вала отбора мощности трактора 14 включают в работу гидросистему 13 погрузчика кускового торфа от гидросистемы трактора 14. Приемный конвейер 6 подборщика 4 в рабочем положении опускают до соприкосновения с поверхностью торфяной залежи, передней частью подборщик 4 опирается на опорные колеса 7,на поверхность залежи подборщик 4 опирается лыжами 8, и, учитывая, что подборщик 4 соединен с рамой несущей 1 подвижно, чем обеспечивается копирование рельефа поверхности торфяной залежи, кусковой торф поднимают без потерь. При движении по трубчатому приемному конвейеру 6 подборщика 4 и трубчатому конвейеру 10 питателя 9 торфяная масса просеивается и далее ленточным конвейером 3 подается в транспортные средства. В результате в транспортные средства загружается исключительно кусковой торф. Предлагаемый погрузчик кускового торфа имеет по сравнению с аналогами более высокую производительность и обеспечивает при копировании подборщиком рельефа поверхности торфяной залежи улучшение чистоты подбора кусков торфа и исключение потерь при полном сборе и погрузке кускового торфа без торфяной крошки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
