Устройство для фрезерования торфяной залежи

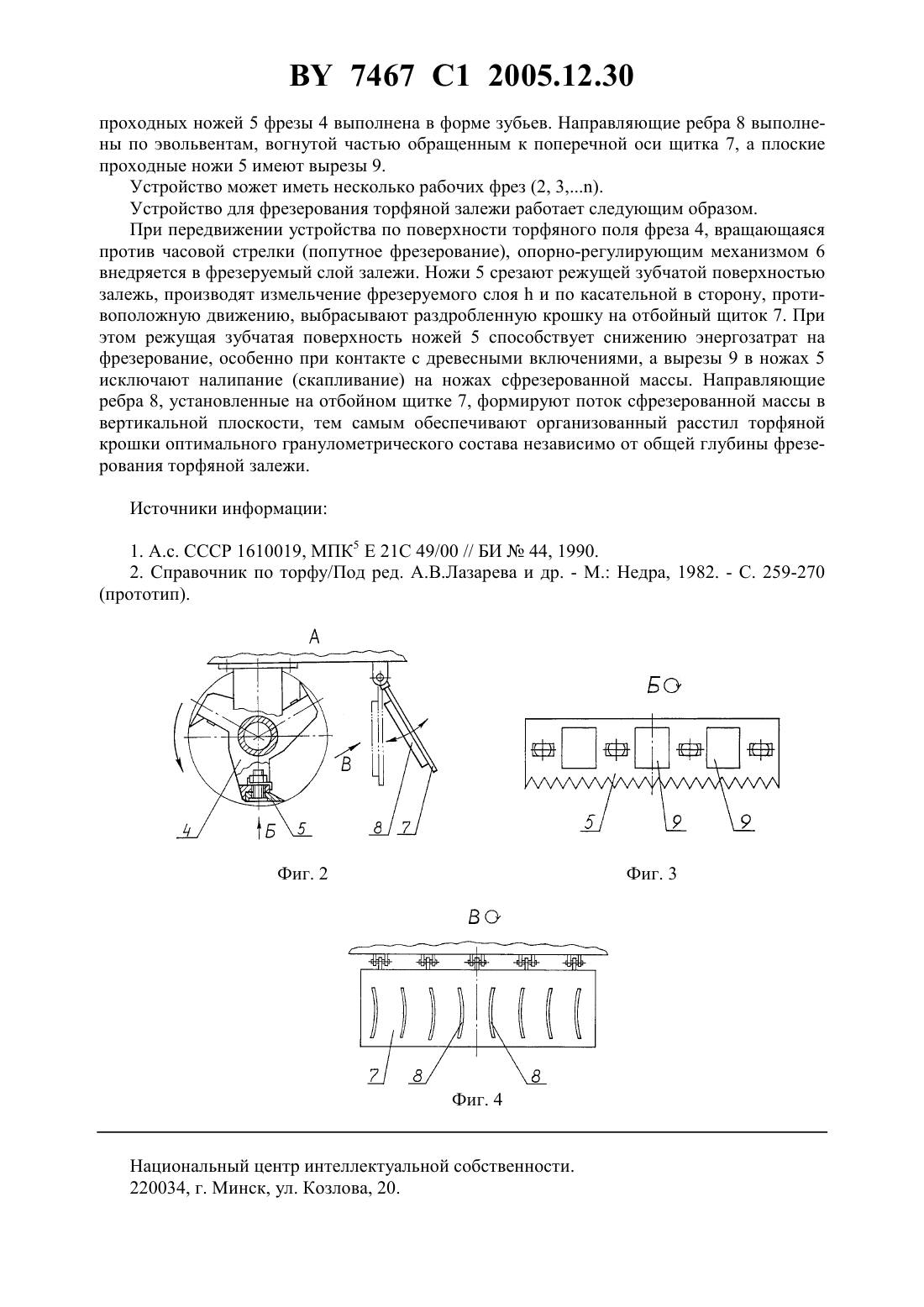

(51)21 49/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФРЕЗЕРОВАНИЯ ТОРФЯНОЙ ЗАЛЕЖИ(71) Заявитель Республиканское унитарное предприятие Белниитоппроект(72) Авторы Левченя Сергей Иосифович Коханский Владимир Васильевич Хреновский Геннадий Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белниитоппроект(57) 1. Устройство для фрезерования торфяной залежи, включающее раму, на которой последовательно смонтированы опорные катки, фреза с плоскими проходными ножами и опорно-регулирующий механизм, и тяговую раму, шарнирно соединенную с рамой, отличающееся тем, что сзади фрезы шарнирно закреплен отбойный щиток, на поверхности которого со стороны фрезы установлены направляющие ребра, а режущая поверхность плоских проходных ножей фрезы выполнена в форме зубьев. 2. Устройство по п. 1, отличающееся тем, что направляющие ребра на отбойном щитке выполнены по эвольвентам, вогнутой частью обращенным к поперечной оси отбойного щитка. 3. Устройство по п. 1 или 2, отличающееся тем, что плоские проходные ножи имеют вырезы. 7467 1 2005.12.30 Изобретение относится к торфодобывающей промышленности, а именно к устройствам для добычи фрезерного торфа. Известна фрезерная почвообрабатывающая машина, включающая смонтированные на раме фрезу с режущими ножами, отбойную плиту, закрепленный на отбойной плите направляющий козырек с дефлекторами 1. При фрезеровании залежи известным устройством происходит налипание (скапливание) сырой торфомассы на поверхности козырька и ножей, которая периодически отваливается, образуя рифленую поверхность залежи, т.е. не обеспечивается равномерный по фракционному составу и одинаковой толщины по всей поверхности производственной площади слой фрезерного торфа. Наиболее близким по технической сущности к заявляемому устройству является устройство для фрезерования торфяной залежи - фрезерный барабан Ф-9,5, включающий раму, на которой последовательно смонтированы опорные катки, рабочий орган в виде фрез с плоскими проходными ножами, опорно-регулирующий механизм, включающий опорные колеса и механизмы регулирования глубины фрезерования, и тяговое устройство (тяговую раму), соединенную шарнирно с рамой устройства 2. Известное устройство имеет те же недостатки, что и предыдущее, а именно при фрезеровании залежи образуется слой фрезерного торфа, неравномерный по фракционному составу и неодинаковой толщины по всей поверхности залежи, а также повышенную энергоемкость процесса фрезерования. Задачей предлагаемого технического решения является получение равномерного по всей производственной площади слоя фрезерной крошки определенного фракционного состава при снижении энергоемкости фрезерования. Поставленная задача достигается тем, что в известном устройстве для фрезерования торфяной залежи, включающем раму, на которой последовательно смонтированы опорные катки, фреза с плоскими проходными ножами и опорно-регулирующий механизм, и тяговую раму, шарнирно соединенную с рамой, сзади фрезы шарнирно закреплен отбойный щиток, на поверхности которого со стороны фрезы установлены направляющие ребра, а режущая поверхность плоских проходных ножей фрезы выполнена в форме зубьев. При этом направляющие ребра на отбойном щитке выполнены по эвольвентам, вогнутой частью обращенным к поперечной оси отбойного щитка, а плоские проходные ножи имеют вырезы. Наличие у заявляемого устройства шарнирно установленных на раме сзади фрезы отбойных щитков с направляющими ребрами в сочетании с зубчатой режущей поверхностью проходных ножей фрезы и вырезами в них позволяет производить послойноповерхностное фрезерование залежи на глубину до 50 мм с получением определенного фракционного состава и равномерного по всей поверхности производственной площади слоя фрезерного торфа при снижении энергоемкости процесса фрезерования. Расположение направляющих ребер отбойных щитков по эвольвентам и выполнение окон на проходных ножах еще больше усиливают положительный эффект от использования изобретения. Кроме того, такая конструкция позволяет уменьшить количество режущих элементов на фрезе и, соответственно, динамические нагрузки на устройство. На фиг. 1 изображено устройство для фрезерования торфяной залежи, вид сбоку на фиг. 2 - выносной элемент А на фиг. 1 на фиг. 3 - вид Б на фиг. 2 на фиг. 4 - вид В на фиг. 2. Устройство для фрезерования торфяной залежи содержит тяговую раму 1, шарнирно соединенную с ней раму 2, на которой последовательно смонтированы опорные катки 3,фреза 4 с плоскими проходными ножами 5, опорно-регулирующий механизм 6 и отбойный щиток 7, шарнирно закрепленный на раме 2 сзади фрезы 4. На поверхности щитка 7 со стороны фрезы 4 установлены направляющие ребра 8. Режущая поверхность плоских 2 7467 1 2005.12.30 проходных ножей 5 фрезы 4 выполнена в форме зубьев. Направляющие ребра 8 выполнены по эвольвентам, вогнутой частью обращенным к поперечной оси щитка 7, а плоские проходные ножи 5 имеют вырезы 9. Устройство может иметь несколько рабочих фрез (2, 3,). Устройство для фрезерования торфяной залежи работает следующим образом. При передвижении устройства по поверхности торфяного поля фреза 4, вращающаяся против часовой стрелки (попутное фрезерование), опорно-регулирующим механизмом 6 внедряется в фрезеруемый слой залежи. Ножи 5 срезают режущей зубчатой поверхностью залежь, производят измельчение фрезеруемого слояи по касательной в сторону, противоположную движению, выбрасывают раздробленную крошку на отбойный щиток 7. При этом режущая зубчатая поверхность ножей 5 способствует снижению энергозатрат на фрезерование, особенно при контакте с древесными включениями, а вырезы 9 в ножах 5 исключают налипание (скапливание) на ножах сфрезерованной массы. Направляющие ребра 8, установленные на отбойном щитке 7, формируют поток сфрезерованной массы в вертикальной плоскости, тем самым обеспечивают организованный расстил торфяной крошки оптимального гранулометрического состава независимо от общей глубины фрезерования торфяной залежи. Источники информации 1. А СССР 1610019, МПК 521 С 49/00 // БИ 44, 1990. 2. Справочник по торфу/Под ред. А.В.Лазарева и др. - М. Недра, 1982. - С. 259-270 Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
