Машина для сбора пней в валки

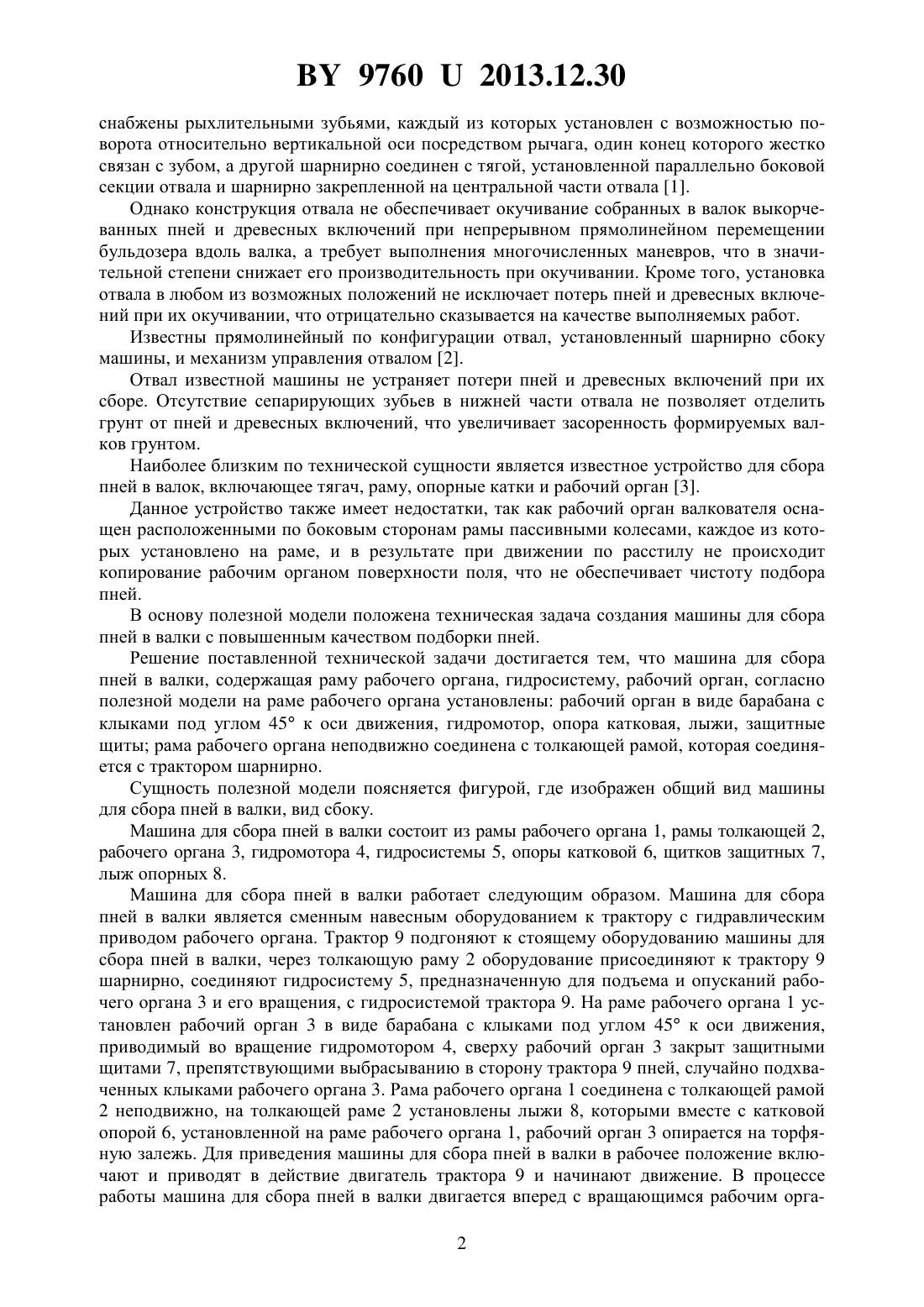

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ СБОРА ПНЕЙ В ВАЛКИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Дьячков Юрий Юрьевич Макаренко Андрей Владимирович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) Машина для сбора пней в валки, содержащая раму рабочего органа, гидросистему, рабочий орган, отличающаяся тем, что на раме рабочего органа установлены рабочий орган в виде барабана с клыками под углом 45 к оси движения, гидромотор, опора катковая,лыжи, защитные щиты рама рабочего органа неподвижно соединена с толкающей рамой,которая соединяется с трактором шарнирно. Полезная модель относится к устройствам для сбора выкорчеванных пней и других древесных включений на полях добычи торфа, а также при очистке лесосек от порубочных остатков, и может быть использована в торфяной промышленности и лесном хозяйстве. Известен рабочий орган бульдозера, содержащий раму и трехсекторный отвал, боковые секции которого шарнирно соединены с центральной секцией с возможностью поворота их в горизонтальной плоскости посредством гидроцилиндров. Боковые секции отвала 97602013.12.30 снабжены рыхлительными зубьями, каждый из которых установлен с возможностью поворота относительно вертикальной оси посредством рычага, один конец которого жестко связан с зубом, а другой шарнирно соединен с тягой, установленной параллельно боковой секции отвала и шарнирно закрепленной на центральной части отвала 1. Однако конструкция отвала не обеспечивает окучивание собранных в валок выкорчеванных пней и древесных включений при непрерывном прямолинейном перемещении бульдозера вдоль валка, а требует выполнения многочисленных маневров, что в значительной степени снижает его производительность при окучивании. Кроме того, установка отвала в любом из возможных положений не исключает потерь пней и древесных включений при их окучивании, что отрицательно сказывается на качестве выполняемых работ. Известны прямолинейный по конфигурации отвал, установленный шарнирно сбоку машины, и механизм управления отвалом 2. Отвал известной машины не устраняет потери пней и древесных включений при их сборе. Отсутствие сепарирующих зубьев в нижней части отвала не позволяет отделить грунт от пней и древесных включений, что увеличивает засоренность формируемых валков грунтом. Наиболее близким по технической сущности является известное устройство для сбора пней в валок, включающее тягач, раму, опорные катки и рабочий орган 3. Данное устройство также имеет недостатки, так как рабочий орган валкователя оснащен расположенными по боковым сторонам рамы пассивными колесами, каждое из которых установлено на раме, и в результате при движении по расстилу не происходит копирование рабочим органом поверхности поля, что не обеспечивает чистоту подбора пней. В основу полезной модели положена техническая задача создания машины для сбора пней в валки с повышенным качеством подборки пней. Решение поставленной технической задачи достигается тем, что машина для сбора пней в валки, содержащая раму рабочего органа, гидросистему, рабочий орган, согласно полезной модели на раме рабочего органа установлены рабочий орган в виде барабана с клыками под углом 45 к оси движения, гидромотор, опора катковая, лыжи, защитные щиты рама рабочего органа неподвижно соединена с толкающей рамой, которая соединяется с трактором шарнирно. Сущность полезной модели поясняется фигурой, где изображен общий вид машины для сбора пней в валки, вид сбоку. Машина для сбора пней в валки состоит из рамы рабочего органа 1, рамы толкающей 2,рабочего органа 3, гидромотора 4, гидросистемы 5, опоры катковой 6, щитков защитных 7,лыж опорных 8. Машина для сбора пней в валки работает следующим образом. Машина для сбора пней в валки является сменным навесным оборудованием к трактору с гидравлическим приводом рабочего органа. Трактор 9 подгоняют к стоящему оборудованию машины для сбора пней в валки, через толкающую раму 2 оборудование присоединяют к трактору 9 шарнирно, соединяют гидросистему 5, предназначенную для подъема и опусканий рабочего органа 3 и его вращения, с гидросистемой трактора 9. На раме рабочего органа 1 установлен рабочий орган 3 в виде барабана с клыками под углом 45 к оси движения,приводимый во вращение гидромотором 4, сверху рабочий орган 3 закрыт защитными щитами 7, препятствующими выбрасыванию в сторону трактора 9 пней, случайно подхваченных клыками рабочего органа 3. Рама рабочего органа 1 соединена с толкающей рамой 2 неподвижно, на толкающей раме 2 установлены лыжи 8, которыми вместе с катковой опорой 6, установленной на раме рабочего органа 1, рабочий орган 3 опирается на торфяную залежь. Для приведения машины для сбора пней в валки в рабочее положение включают и приводят в действие двигатель трактора 9 и начинают движение. В процессе работы машина для сбора пней в валки двигается вперед с вращающимся рабочим орга 2 97602013.12.30 ном 3, клыки которого при столкновении с пнями ударяют по ним, откатывают или отбрасывают их в направлении вращения барабана рабочего органа 3. За счет многократных ударов клыков по пням происходит очистка последних от торфяного грунта. Учитывая,что рама толкающая 2, через которую оборудование машины для сбора пней в валки соединено с трактором 9 подвижно, а рабочий орган 3 опирается на расстил опорой катковой 6 и лыжами 8, чем обеспечивается копирование рельефа поверхности торфяной залежи, пни и другие древесные включения собираются в валки без потерь. Предлагаемая машина для сбора пней в валки имеет по сравнению с аналогами более высокую производительность и обеспечивает улучшение чистоты подбора пней и других древесных включений в валки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
