Машина для погрузки пней из валов в транспортное средство

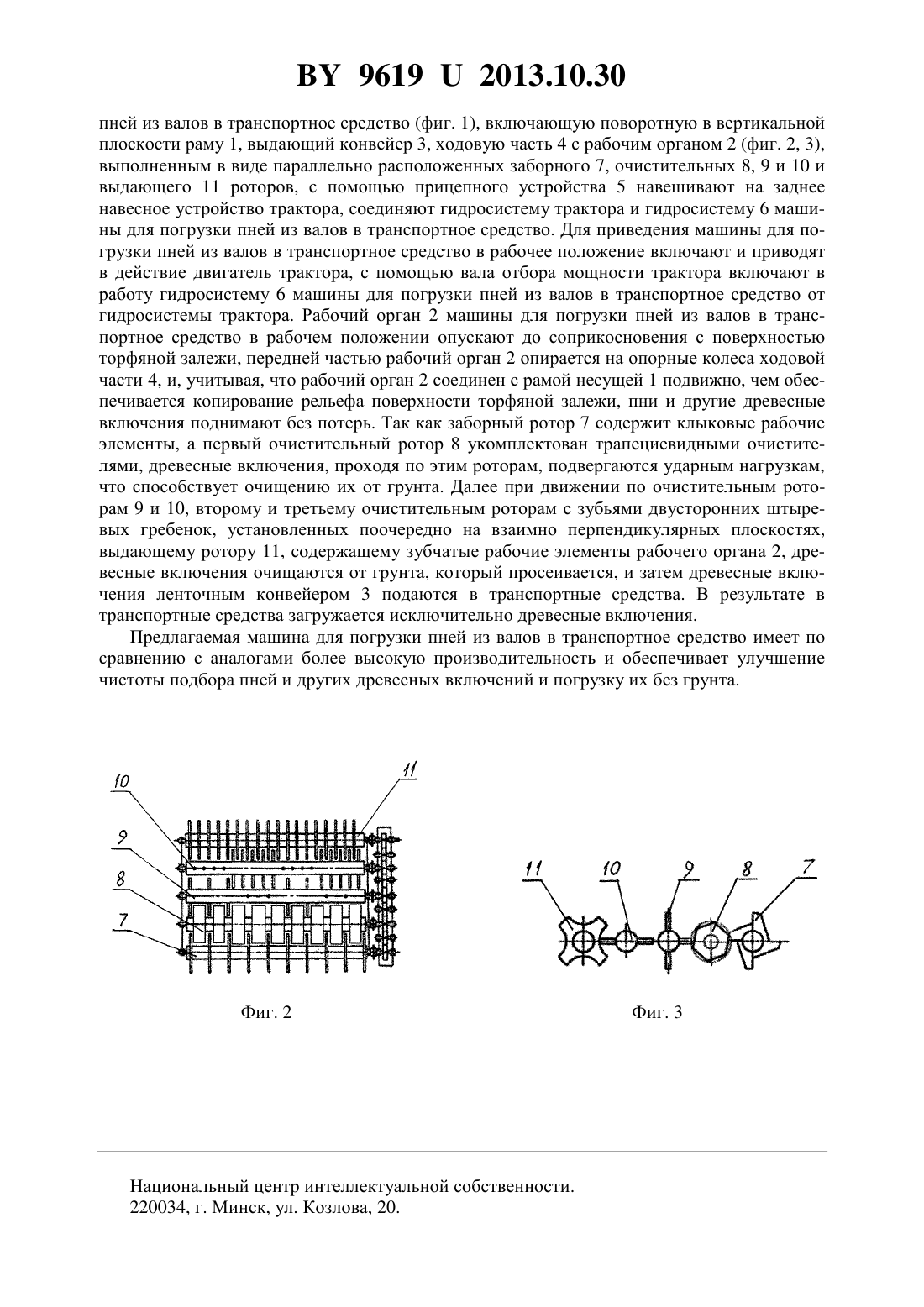

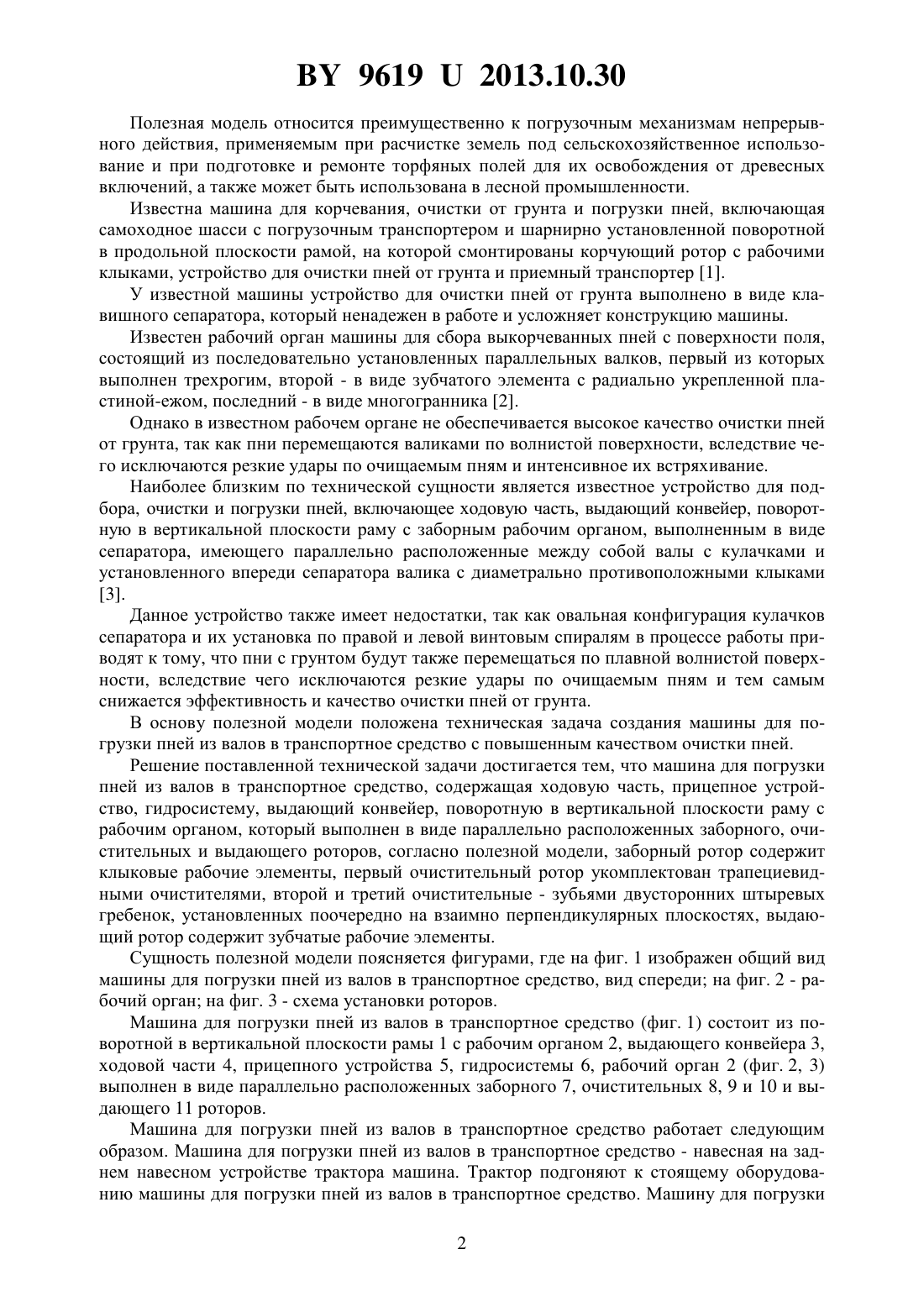

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ ПОГРУЗКИ ПНЕЙ ИЗ ВАЛОВ В ТРАНСПОРТНОЕ СРЕДСТВО(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Дьячков Юрий Юрьевич Макаренко Андрей Владимирович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) Машина для погрузки пней из валов в транспортное средство, содержащая ходовую часть, прицепное устройство, гидросистему, выдающий конвейер, поворотную в вертикальной плоскости раму с рабочим органом, который выполнен в виде параллельно расположенных заборного, очистительных и выдающего роторов, отличающаяся тем, что заборный ротор содержит клыковые рабочие элементы, первый очистительный ротор укомплектован трапециевидными очистителями, второй и третий очистительные - зубьями двусторонних штыревых гребенок, установленных поочередно на взаимно перпендикулярных плоскостях, выдающий ротор содержит зубчатые рабочие элементы. 96192013.10.30 Полезная модель относится преимущественно к погрузочным механизмам непрерывного действия, применяемым при расчистке земель под сельскохозяйственное использование и при подготовке и ремонте торфяных полей для их освобождения от древесных включений, а также может быть использована в лесной промышленности. Известна машина для корчевания, очистки от грунта и погрузки пней, включающая самоходное шасси с погрузочным транспортером и шарнирно установленной поворотной в продольной плоскости рамой, на которой смонтированы корчующий ротор с рабочими клыками, устройство для очистки пней от грунта и приемный транспортер 1. У известной машины устройство для очистки пней от грунта выполнено в виде клавишного сепаратора, который ненадежен в работе и усложняет конструкцию машины. Известен рабочий орган машины для сбора выкорчеванных пней с поверхности поля,состоящий из последовательно установленных параллельных валков, первый из которых выполнен трехрогим, второй - в виде зубчатого элемента с радиально укрепленной пластиной-ежом, последний - в виде многогранника 2. Однако в известном рабочем органе не обеспечивается высокое качество очистки пней от грунта, так как пни перемещаются валиками по волнистой поверхности, вследствие чего исключаются резкие удары по очищаемым пням и интенсивное их встряхивание. Наиболее близким по технической сущности является известное устройство для подбора, очистки и погрузки пней, включающее ходовую часть, выдающий конвейер, поворотную в вертикальной плоскости раму с заборным рабочим органом, выполненным в виде сепаратора, имеющего параллельно расположенные между собой валы с кулачками и установленного впереди сепаратора валика с диаметрально противоположными клыками 3. Данное устройство также имеет недостатки, так как овальная конфигурация кулачков сепаратора и их установка по правой и левой винтовым спиралям в процессе работы приводят к тому, что пни с грунтом будут также перемещаться по плавной волнистой поверхности, вследствие чего исключаются резкие удары по очищаемым пням и тем самым снижается эффективность и качество очистки пней от грунта. В основу полезной модели положена техническая задача создания машины для погрузки пней из валов в транспортное средство с повышенным качеством очистки пней. Решение поставленной технической задачи достигается тем, что машина для погрузки пней из валов в транспортное средство, содержащая ходовую часть, прицепное устройство, гидросистему, выдающий конвейер, поворотную в вертикальной плоскости раму с рабочим органом, который выполнен в виде параллельно расположенных заборного, очистительных и выдающего роторов, согласно полезной модели, заборный ротор содержит клыковые рабочие элементы, первый очистительный ротор укомплектован трапециевидными очистителями, второй и третий очистительные - зубьями двусторонних штыревых гребенок, установленных поочередно на взаимно перпендикулярных плоскостях, выдающий ротор содержит зубчатые рабочие элементы. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид машины для погрузки пней из валов в транспортное средство, вид спереди на фиг. 2 - рабочий орган на фиг. 3 - схема установки роторов. Машина для погрузки пней из валов в транспортное средство (фиг. 1) состоит из поворотной в вертикальной плоскости рамы 1 с рабочим органом 2, выдающего конвейера 3,ходовой части 4, прицепного устройства 5, гидросистемы 6, рабочий орган 2 (фиг. 2, 3) выполнен в виде параллельно расположенных заборного 7, очистительных 8, 9 и 10 и выдающего 11 роторов. Машина для погрузки пней из валов в транспортное средство работает следующим образом. Машина для погрузки пней из валов в транспортное средство - навесная на заднем навесном устройстве трактора машина. Трактор подгоняют к стоящему оборудованию машины для погрузки пней из валов в транспортное средство. Машину для погрузки 2 96192013.10.30 пней из валов в транспортное средство (фиг. 1), включающую поворотную в вертикальной плоскости раму 1, выдающий конвейер 3, ходовую часть 4 с рабочим органом 2 (фиг. 2, 3),выполненным в виде параллельно расположенных заборного 7, очистительных 8, 9 и 10 и выдающего 11 роторов, с помощью прицепного устройства 5 навешивают на заднее навесное устройство трактора, соединяют гидросистему трактора и гидросистему 6 машины для погрузки пней из валов в транспортное средство. Для приведения машины для погрузки пней из валов в транспортное средство в рабочее положение включают и приводят в действие двигатель трактора, с помощью вала отбора мощности трактора включают в работу гидросистему 6 машины для погрузки пней из валов в транспортное средство от гидросистемы трактора. Рабочий орган 2 машины для погрузки пней из валов в транспортное средство в рабочем положении опускают до соприкосновения с поверхностью торфяной залежи, передней частью рабочий орган 2 опирается на опорные колеса ходовой части 4, и, учитывая, что рабочий орган 2 соединен с рамой несущей 1 подвижно, чем обеспечивается копирование рельефа поверхности торфяной залежи, пни и другие древесные включения поднимают без потерь. Так как заборный ротор 7 содержит клыковые рабочие элементы, а первый очистительный ротор 8 укомплектован трапециевидными очистителями, древесные включения, проходя по этим роторам, подвергаются ударным нагрузкам,что способствует очищению их от грунта. Далее при движении по очистительным роторам 9 и 10, второму и третьему очистительным роторам с зубьями двусторонних штыревых гребенок, установленных поочередно на взаимно перпендикулярных плоскостях,выдающему ротору 11, содержащему зубчатые рабочие элементы рабочего органа 2, древесные включения очищаются от грунта, который просеивается, и затем древесные включения ленточным конвейером 3 подаются в транспортные средства. В результате в транспортные средства загружается исключительно древесные включения. Предлагаемая машина для погрузки пней из валов в транспортное средство имеет по сравнению с аналогами более высокую производительность и обеспечивает улучшение чистоты подбора пней и других древесных включений и погрузку их без грунта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
