Машина для уборки слежавшегося снега и льда

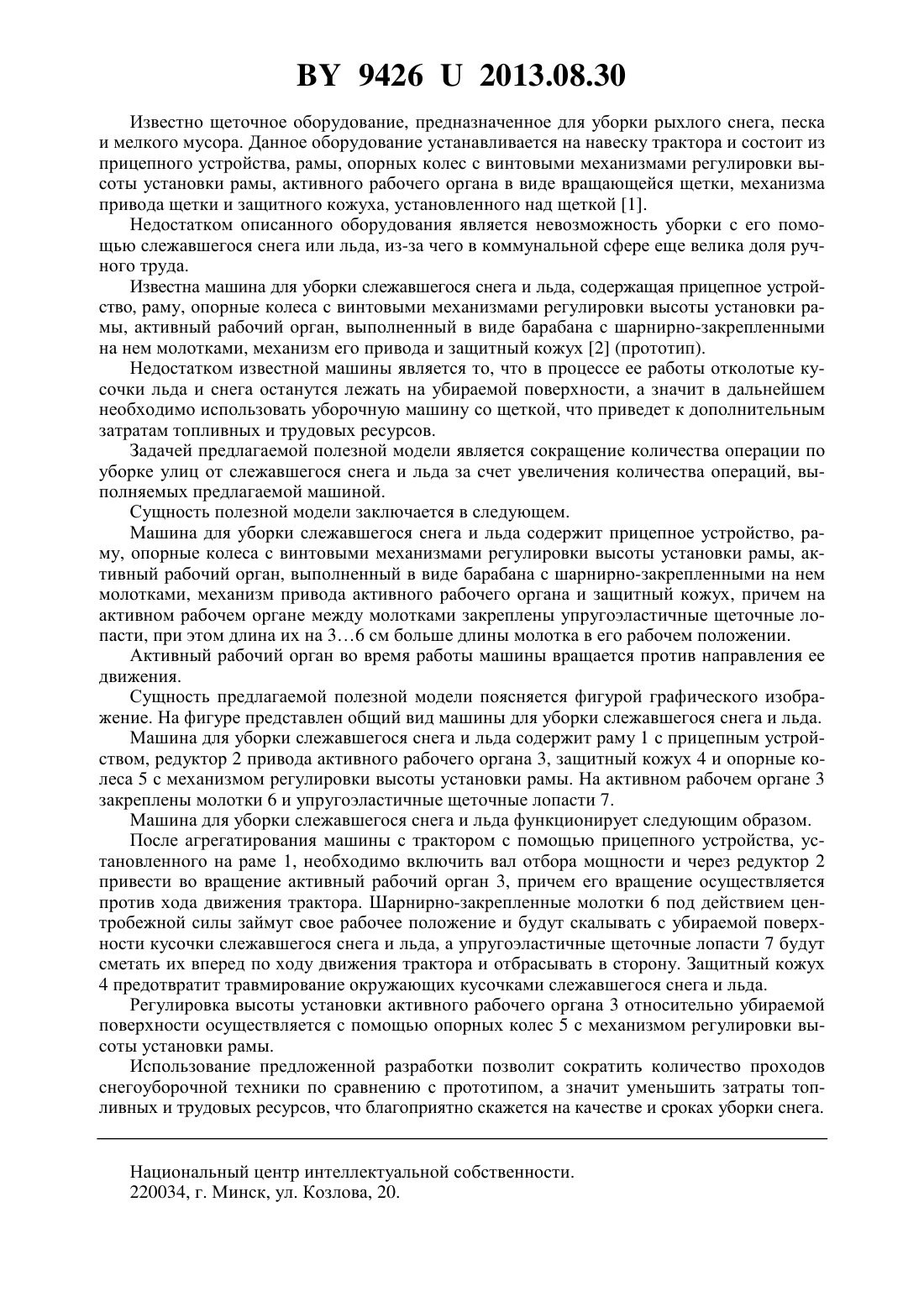

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ УБОРКИ СЛЕЖАВШЕГОСЯ СНЕГА И ЛЬДА(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Болондзь Андрей Валентинович Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Машина для уборки слежавшегося снега и льда, содержащая прицепное устройство,раму, опорные колеса с винтовыми механизмами регулировки высоты установки рамы,активный рабочий орган, выполненный в виде барабана с шарнирно-закрепленными на нем молотками, механизм привода активного рабочего органа и защитный кожух, отличающаяся тем, что на активном рабочем органе между молотками закреплены упругоэластичные щеточные лопасти, причем длина их на 36 см больше длины молотка в его рабочем положении. 2. Машина по п. 1, отличающаяся тем, что активный рабочий орган вращается против направления движения машины. Предлагаемая полезная модель относится к коммунальной технике, в частности к машинам для уборки слежавшегося снега и льда. 94262013.08.30 Известно щеточное оборудование, предназначенное для уборки рыхлого снега, песка и мелкого мусора. Данное оборудование устанавливается на навеску трактора и состоит из прицепного устройства, рамы, опорных колес с винтовыми механизмами регулировки высоты установки рамы, активного рабочего органа в виде вращающейся щетки, механизма привода щетки и защитного кожуха, установленного над щеткой 1. Недостатком описанного оборудования является невозможность уборки с его помощью слежавшегося снега или льда, из-за чего в коммунальной сфере еще велика доля ручного труда. Известна машина для уборки слежавшегося снега и льда, содержащая прицепное устройство, раму, опорные колеса с винтовыми механизмами регулировки высоты установки рамы, активный рабочий орган, выполненный в виде барабана с шарнирно-закрепленными на нем молотками, механизм его привода и защитный кожух 2 (прототип). Недостатком известной машины является то, что в процессе ее работы отколотые кусочки льда и снега останутся лежать на убираемой поверхности, а значит в дальнейшем необходимо использовать уборочную машину со щеткой, что приведет к дополнительным затратам топливных и трудовых ресурсов. Задачей предлагаемой полезной модели является сокращение количества операции по уборке улиц от слежавшегося снега и льда за счет увеличения количества операций, выполняемых предлагаемой машиной. Сущность полезной модели заключается в следующем. Машина для уборки слежавшегося снега и льда содержит прицепное устройство, раму, опорные колеса с винтовыми механизмами регулировки высоты установки рамы, активный рабочий орган, выполненный в виде барабана с шарнирно-закрепленными на нем молотками, механизм привода активного рабочего органа и защитный кожух, причем на активном рабочем органе между молотками закреплены упругоэластичные щеточные лопасти, при этом длина их на 36 см больше длины молотка в его рабочем положении. Активный рабочий орган во время работы машины вращается против направления ее движения. Сущность предлагаемой полезной модели поясняется фигурой графического изображение. На фигуре представлен общий вид машины для уборки слежавшегося снега и льда. Машина для уборки слежавшегося снега и льда содержит раму 1 с прицепным устройством, редуктор 2 привода активного рабочего органа 3, защитный кожух 4 и опорные колеса 5 с механизмом регулировки высоты установки рамы. На активном рабочем органе 3 закреплены молотки 6 и упругоэластичные щеточные лопасти 7. Машина для уборки слежавшегося снега и льда функционирует следующим образом. После агрегатирования машины с трактором с помощью прицепного устройства, установленного на раме 1, необходимо включить вал отбора мощности и через редуктор 2 привести во вращение активный рабочий орган 3, причем его вращение осуществляется против хода движения трактора. Шарнирно-закрепленные молотки 6 под действием центробежной силы займут свое рабочее положение и будут скалывать с убираемой поверхности кусочки слежавшегося снега и льда, а упругоэластичные щеточные лопасти 7 будут сметать их вперед по ходу движения трактора и отбрасывать в сторону. Защитный кожух 4 предотвратит травмирование окружающих кусочками слежавшегося снега и льда. Регулировка высоты установки активного рабочего органа 3 относительно убираемой поверхности осуществляется с помощью опорных колес 5 с механизмом регулировки высоты установки рамы. Использование предложенной разработки позволит сократить количество проходов снегоуборочной техники по сравнению с прототипом, а значит уменьшить затраты топливных и трудовых ресурсов, что благоприятно скажется на качестве и сроках уборки снега. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
