Машина для уборки слежавшегося снега и льда

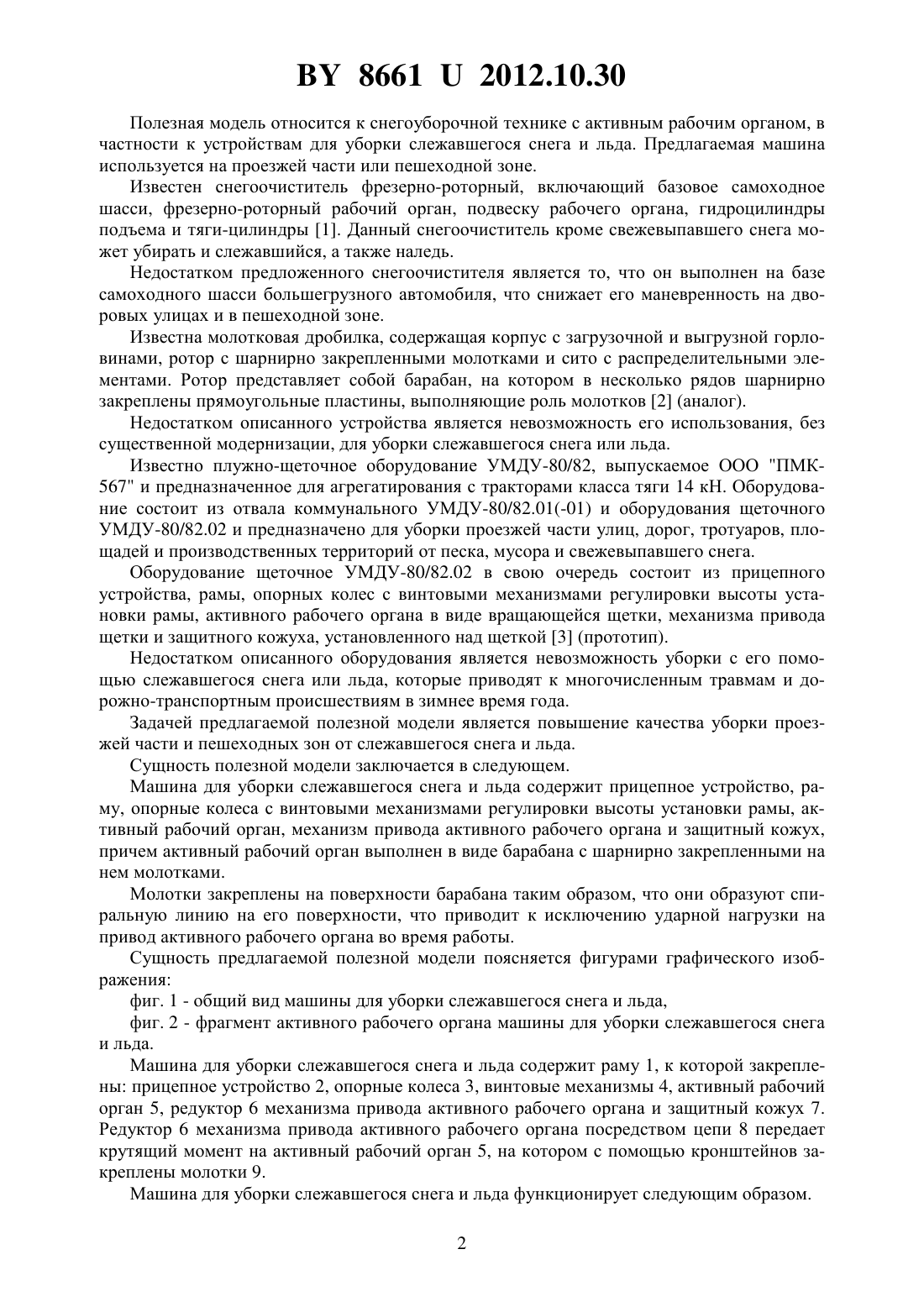

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ УБОРКИ СЛЕЖАВШЕГОСЯ СНЕГА И ЛЬДА(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Бычек Павел Николаевич Заяц Эдуард Владимирович Болондзь Андрей Валентинович Филиппов Александр Иванович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Машина для уборки слежавшегося снега и льда, содержащая прицепное устройство,раму, опорные колеса с винтовыми механизмами регулировки высоты установки рамы,активный рабочий орган, механизм привода активного рабочего органа и защитный кожух, отличающаяся тем, что активный рабочий орган выполнен в виде барабана с шарнирно закрепленными на нем молотками. 2. Машина по п. 1, отличающаяся тем, что молотки закреплены на поверхности барабана таким образом, что они образуют спиральную линию на его поверхности. 86612012.10.30 Полезная модель относится к снегоуборочной технике с активным рабочим органом, в частности к устройствам для уборки слежавшегося снега и льда. Предлагаемая машина используется на проезжей части или пешеходной зоне. Известен снегоочиститель фрезерно-роторный, включающий базовое самоходное шасси, фрезерно-роторный рабочий орган, подвеску рабочего органа, гидроцилиндры подъема и тяги-цилиндры 1. Данный снегоочиститель кроме свежевыпавшего снега может убирать и слежавшийся, а также наледь. Недостатком предложенного снегоочистителя является то, что он выполнен на базе самоходного шасси большегрузного автомобиля, что снижает его маневренность на дворовых улицах и в пешеходной зоне. Известна молотковая дробилка, содержащая корпус с загрузочной и выгрузной горловинами, ротор с шарнирно закрепленными молотками и сито с распределительными элементами. Ротор представляет собой барабан, на котором в несколько рядов шарнирно закреплены прямоугольные пластины, выполняющие роль молотков 2 (аналог). Недостатком описанного устройства является невозможность его использования, без существенной модернизации, для уборки слежавшегося снега или льда. Известно плужно-щеточное оборудование УМДУ-80/82, выпускаемое ООО ПМК 567 и предназначенное для агрегатирования с тракторами класса тяги 14 кН. Оборудование состоит из отвала коммунального УМДУ-80/82.01(-01) и оборудования щеточного УМДУ-80/82.02 и предназначено для уборки проезжей части улиц, дорог, тротуаров, площадей и производственных территорий от песка, мусора и свежевыпавшего снега. Оборудование щеточное УМДУ-80/82.02 в свою очередь состоит из прицепного устройства, рамы, опорных колес с винтовыми механизмами регулировки высоты установки рамы, активного рабочего органа в виде вращающейся щетки, механизма привода щетки и защитного кожуха, установленного над щеткой 3 (прототип). Недостатком описанного оборудования является невозможность уборки с его помощью слежавшегося снега или льда, которые приводят к многочисленным травмам и дорожно-транспортным происшествиям в зимнее время года. Задачей предлагаемой полезной модели является повышение качества уборки проезжей части и пешеходных зон от слежавшегося снега и льда. Сущность полезной модели заключается в следующем. Машина для уборки слежавшегося снега и льда содержит прицепное устройство, раму, опорные колеса с винтовыми механизмами регулировки высоты установки рамы, активный рабочий орган, механизм привода активного рабочего органа и защитный кожух,причем активный рабочий орган выполнен в виде барабана с шарнирно закрепленными на нем молотками. Молотки закреплены на поверхности барабана таким образом, что они образуют спиральную линию на его поверхности, что приводит к исключению ударной нагрузки на привод активного рабочего органа во время работы. Сущность предлагаемой полезной модели поясняется фигурами графического изображения фиг. 1 - общий вид машины для уборки слежавшегося снега и льда,фиг. 2 - фрагмент активного рабочего органа машины для уборки слежавшегося снега и льда. Машина для уборки слежавшегося снега и льда содержит раму 1, к которой закреплены прицепное устройство 2, опорные колеса 3, винтовые механизмы 4, активный рабочий орган 5, редуктор 6 механизма привода активного рабочего органа и защитный кожух 7. Редуктор 6 механизма привода активного рабочего органа посредством цепи 8 передает крутящий момент на активный рабочий орган 5, на котором с помощью кронштейнов закреплены молотки 9. Машина для уборки слежавшегося снега и льда функционирует следующим образом. 2 86612012.10.30 После агрегатирования машины с трактором с помощью прицепного устройства 2 необходимо опустить ее в рабочее положение и включить вал отбора мощности трактора. Вал отбора мощности передает крутящий момент на редуктор 6 механизма привода активного рабочего органа 5, который посредством цепи 8 придет во вращение. За счет центробежной силы, возникающей при вращении активного рабочего органа 5, молотки 9 займут рабочее положение, при котором их продольная ось пройдет через ось вращения активного рабочего органа 5. Во время работы активного рабочего органа 5 молотки 9 будут ударять по слою слежавшегося снега или льда и откалывать небольшие кусочки, отбрасывая их в сторону защитного кожуха 7. Масса молотков 9 подобрана таким образом,чтобы силы их инерции хватало для разрушения слоя слежавшегося снега или льда и было недостаточно для нанесения вреда асфальту или бетону, находящемуся под убираемым слоем. Высота установки рамы 1, а значит, и толщина убираемого слоя слежавшегося снега или льда регулируются с помощью опорных колес 3 посредством винтовых механизмов 4. Использование предложенной разработки позволит повысить качество уборки дорог и пешеходных зон, что приведет к снижению травматизма населения и сокращению количества дорожно-транспортных происшествий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
