Инерционный пылеуловитель

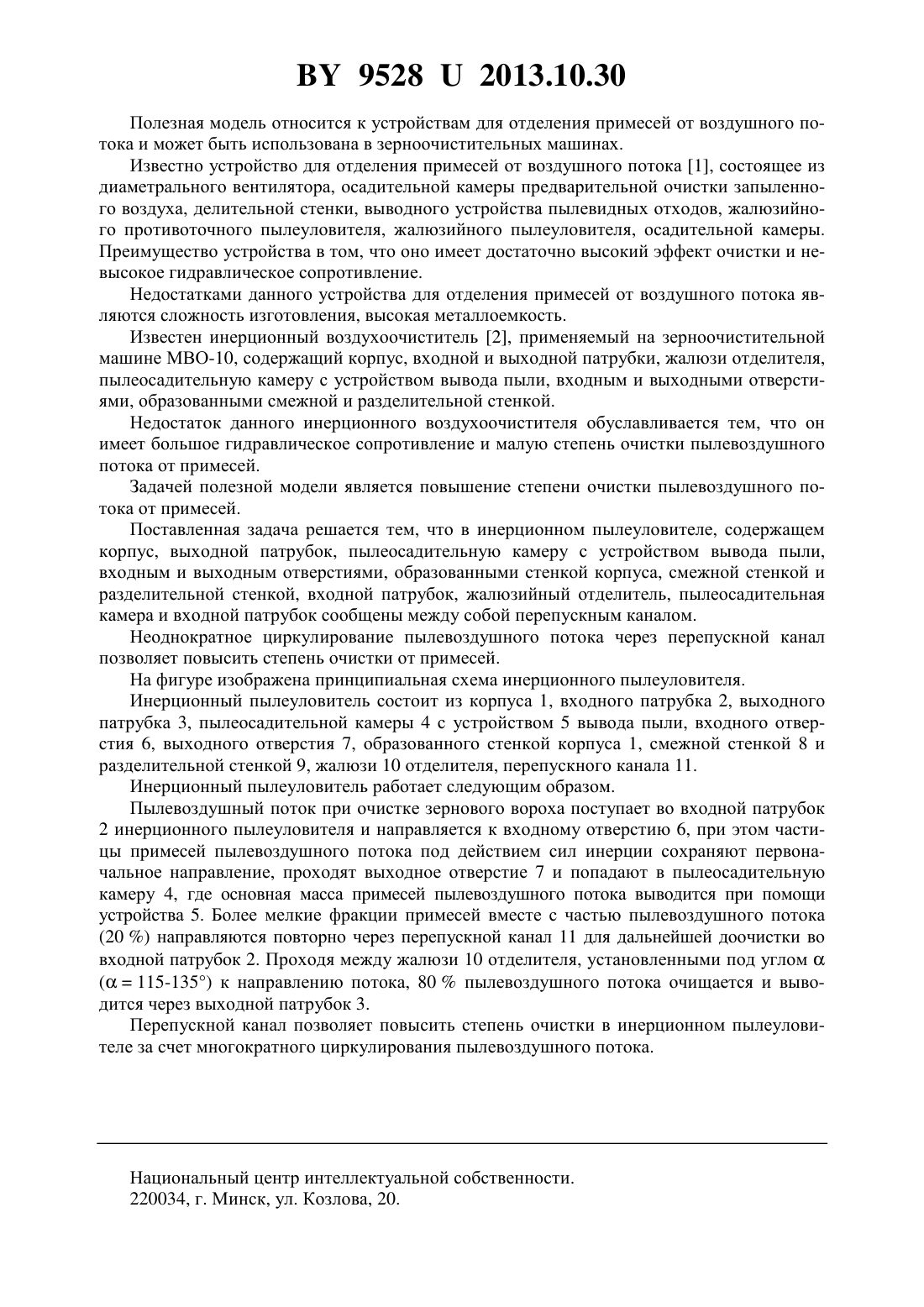

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Чеботарев Валерий Петрович Барановский Иван Васильевич Жилич Евгений Леонидович Немцев Петр Максимович Лавор Сергей Брониславович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Инерционный пылеуловитель, содержащий корпус, выходной патрубок, пылеосадительную камеру с устройством вывода пыли, входным и выходным отверстиями, образованными стенкой корпуса, смежной стенкой и разделительной стенкой, входной патрубок,жалюзийный отделитель, отличающийся тем, что пылеосадительная камера и входной патрубок сообщены между собой перепускным каналом. 95282013.10.30 Полезная модель относится к устройствам для отделения примесей от воздушного потока и может быть использована в зерноочистительных машинах. Известно устройство для отделения примесей от воздушного потока 1, состоящее из диаметрального вентилятора, осадительной камеры предварительной очистки запыленного воздуха, делительной стенки, выводного устройства пылевидных отходов, жалюзийного противоточного пылеуловителя, жалюзийного пылеуловителя, осадительной камеры. Преимущество устройства в том, что оно имеет достаточно высокий эффект очистки и невысокое гидравлическое сопротивление. Недостатками данного устройства для отделения примесей от воздушного потока являются сложность изготовления, высокая металлоемкость. Известен инерционный воздухоочиститель 2, применяемый на зерноочистительной машине МВО-10, содержащий корпус, входной и выходной патрубки, жалюзи отделителя,пылеосадительную камеру с устройством вывода пыли, входным и выходными отверстиями, образованными смежной и разделительной стенкой. Недостаток данного инерционного воздухоочистителя обуславливается тем, что он имеет большое гидравлическое сопротивление и малую степень очистки пылевоздушного потока от примесей. Задачей полезной модели является повышение степени очистки пылевоздушного потока от примесей. Поставленная задача решается тем, что в инерционном пылеуловителе, содержащем корпус, выходной патрубок, пылеосадительную камеру с устройством вывода пыли,входным и выходным отверстиями, образованными стенкой корпуса, смежной стенкой и разделительной стенкой, входной патрубок, жалюзийный отделитель, пылеосадительная камера и входной патрубок сообщены между собой перепускным каналом. Неоднократное циркулирование пылевоздушного потока через перепускной канал позволяет повысить степень очистки от примесей. На фигуре изображена принципиальная схема инерционного пылеуловителя. Инерционный пылеуловитель состоит из корпуса 1, входного патрубка 2, выходного патрубка 3, пылеосадительной камеры 4 с устройством 5 вывода пыли, входного отверстия 6, выходного отверстия 7, образованного стенкой корпуса 1, смежной стенкой 8 и разделительной стенкой 9, жалюзи 10 отделителя, перепускного канала 11. Инерционный пылеуловитель работает следующим образом. Пылевоздушный поток при очистке зернового вороха поступает во входной патрубок 2 инерционного пылеуловителя и направляется к входному отверстию 6, при этом частицы примесей пылевоздушного потока под действием сил инерции сохраняют первоначальное направление, проходят выходное отверстие 7 и попадают в пылеосадительную камеру 4, где основная масса примесей пылевоздушного потока выводится при помощи устройства 5. Более мелкие фракции примесей вместе с частью пылевоздушного потока(20 ) направляются повторно через перепускной канал 11 для дальнейшей доочистки во входной патрубок 2. Проходя между жалюзи 10 отделителя, установленными под углом(115-135) к направлению потока, 80 пылевоздушного потока очищается и выводится через выходной патрубок 3. Перепускной канал позволяет повысить степень очистки в инерционном пылеуловителе за счет многократного циркулирования пылевоздушного потока. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
