Инерционный воздухоочиститель
Номер патента: U 9530
Опубликовано: 30.10.2013
Авторы: Чеботарев Валерий Петрович, Барановский Иван Васильевич, Немцев Петр Максимович, Жилич Евгений Леонидович
Текст

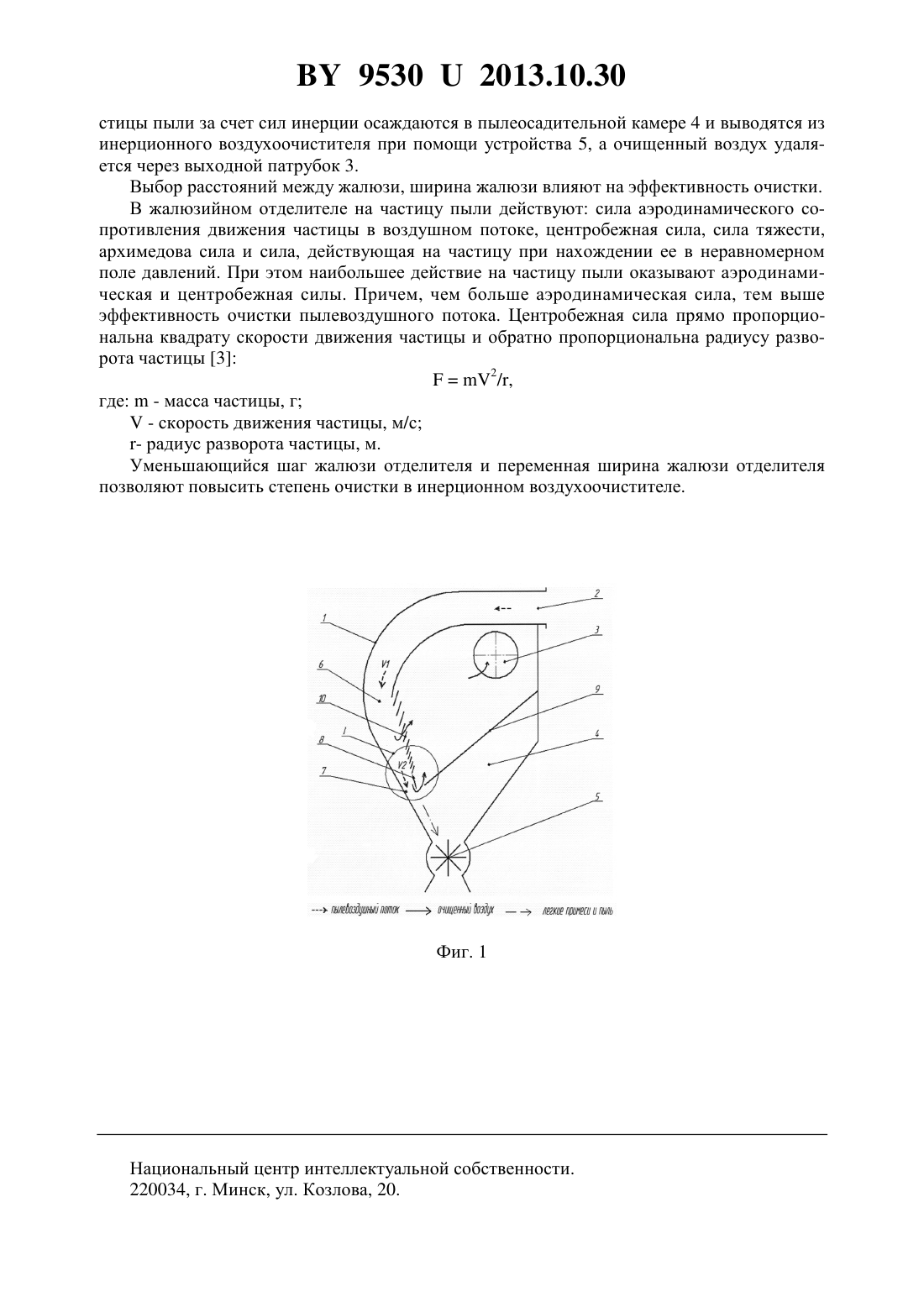

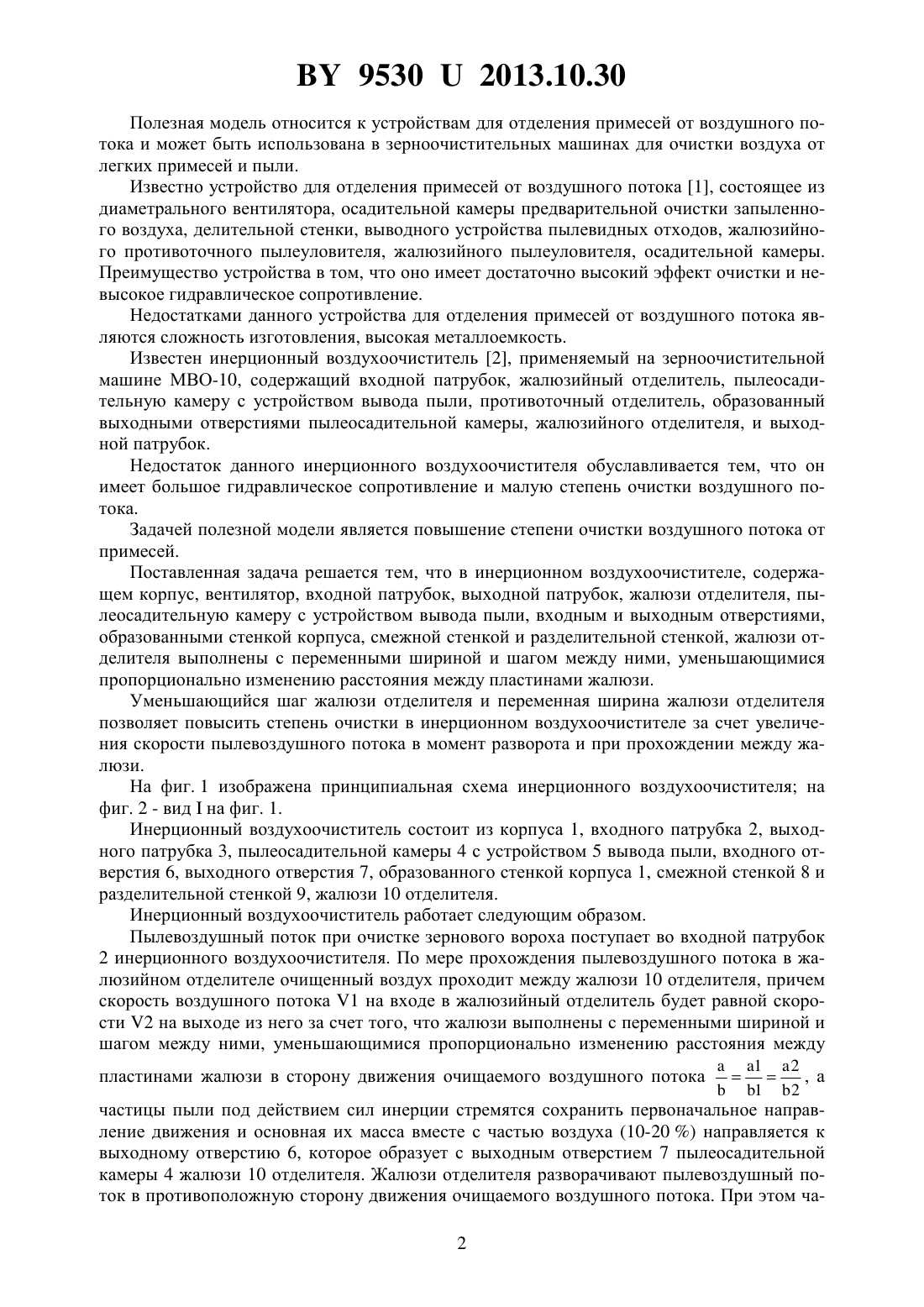

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Чеботарев Валерий Петрович Барановский Иван Васильевич Жилич Евгений Леонидович Немцев Петр Максимович(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Инерционный воздухоочиститель, содержащий корпус, вентилятор, входной патрубок, выходной патрубок, пылеосадительную камеру с устройством вывода пыли, входным и выходным отверстиями, образованными стенкой корпуса, смежной стенкой и разделительной стенкой, жалюзийный отделитель, отличающийся тем, что жалюзи выполнены с переменными шириной и шагом между ними, уменьшающимися пропорционально изменению расстояния между пластинами жалюзи.(56) 1. Патент Российской Федерации 2294235, 2007. 2. Патент Российской Федерации 2033845, 1995. 3. Бурков А.И., Сычугов Н.П. Зерноочистительные машины. Конструкция, исследование, расчет и испытание. - Киров НИИСХ Северо-Востока, 2000. - С. 43-44. 95302013.10.30 Полезная модель относится к устройствам для отделения примесей от воздушного потока и может быть использована в зерноочистительных машинах для очистки воздуха от легких примесей и пыли. Известно устройство для отделения примесей от воздушного потока 1, состоящее из диаметрального вентилятора, осадительной камеры предварительной очистки запыленного воздуха, делительной стенки, выводного устройства пылевидных отходов, жалюзийного противоточного пылеуловителя, жалюзийного пылеуловителя, осадительной камеры. Преимущество устройства в том, что оно имеет достаточно высокий эффект очистки и невысокое гидравлическое сопротивление. Недостатками данного устройства для отделения примесей от воздушного потока являются сложность изготовления, высокая металлоемкость. Известен инерционный воздухоочиститель 2, применяемый на зерноочистительной машине МВО-10, содержащий входной патрубок, жалюзийный отделитель, пылеосадительную камеру с устройством вывода пыли, противоточный отделитель, образованный выходными отверстиями пылеосадительной камеры, жалюзийного отделителя, и выходной патрубок. Недостаток данного инерционного воздухоочистителя обуславливается тем, что он имеет большое гидравлическое сопротивление и малую степень очистки воздушного потока. Задачей полезной модели является повышение степени очистки воздушного потока от примесей. Поставленная задача решается тем, что в инерционном воздухоочистителе, содержащем корпус, вентилятор, входной патрубок, выходной патрубок, жалюзи отделителя, пылеосадительную камеру с устройством вывода пыли, входным и выходным отверстиями,образованными стенкой корпуса, смежной стенкой и разделительной стенкой, жалюзи отделителя выполнены с переменными шириной и шагом между ними, уменьшающимися пропорционально изменению расстояния между пластинами жалюзи. Уменьшающийся шаг жалюзи отделителя и переменная ширина жалюзи отделителя позволяет повысить степень очистки в инерционном воздухоочистителе за счет увеличения скорости пылевоздушного потока в момент разворота и при прохождении между жалюзи. На фиг. 1 изображена принципиальная схема инерционного воздухоочистителя на фиг. 2 - видна фиг. 1. Инерционный воздухоочиститель состоит из корпуса 1, входного патрубка 2, выходного патрубка 3, пылеосадительной камеры 4 с устройством 5 вывода пыли, входного отверстия 6, выходного отверстия 7, образованного стенкой корпуса 1, смежной стенкой 8 и разделительной стенкой 9, жалюзи 10 отделителя. Инерционный воздухоочиститель работает следующим образом. Пылевоздушный поток при очистке зернового вороха поступает во входной патрубок 2 инерционного воздухоочистителя. По мере прохождения пылевоздушного потока в жалюзийном отделителе очищенный воздух проходит между жалюзи 10 отделителя, причем скорость воздушного потока 1 на входе в жалюзийный отделитель будет равной скорости 2 на выходе из него за счет того, что жалюзи выполнены с переменными шириной и шагом между ними, уменьшающимися пропорционально изменению расстояния между пластинами жалюзи в сторону движения очищаемого воздушного потока частицы пыли под действием сил инерции стремятся сохранить первоначальное направление движения и основная их масса вместе с частью воздуха (10-20 ) направляется к выходному отверстию 6, которое образует с выходным отверстием 7 пылеосадительной камеры 4 жалюзи 10 отделителя. Жалюзи отделителя разворачивают пылевоздушный поток в противоположную сторону движения очищаемого воздушного потока. При этом ча 2 95302013.10.30 стицы пыли за счет сил инерции осаждаются в пылеосадительной камере 4 и выводятся из инерционного воздухоочистителя при помощи устройства 5, а очищенный воздух удаляется через выходной патрубок 3. Выбор расстояний между жалюзи, ширина жалюзи влияют на эффективность очистки. В жалюзийном отделителе на частицу пыли действуют сила аэродинамического сопротивления движения частицы в воздушном потоке, центробежная сила, сила тяжести,архимедова сила и сила, действующая на частицу при нахождении ее в неравномерном поле давлений. При этом наибольшее действие на частицу пыли оказывают аэродинамическая и центробежная силы. Причем, чем больше аэродинамическая сила, тем выше эффективность очистки пылевоздушного потока. Центробежная сила прямо пропорциональна квадрату скорости движения частицы и обратно пропорциональна радиусу разворота частицы 32/,где- масса частицы, г- скорость движения частицы, м/с- радиус разворота частицы, м. Уменьшающийся шаг жалюзи отделителя и переменная ширина жалюзи отделителя позволяют повысить степень очистки в инерционном воздухоочистителе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: B01D 45/04
Метки: инерционный, воздухоочиститель
