Вентилируемый термический экран

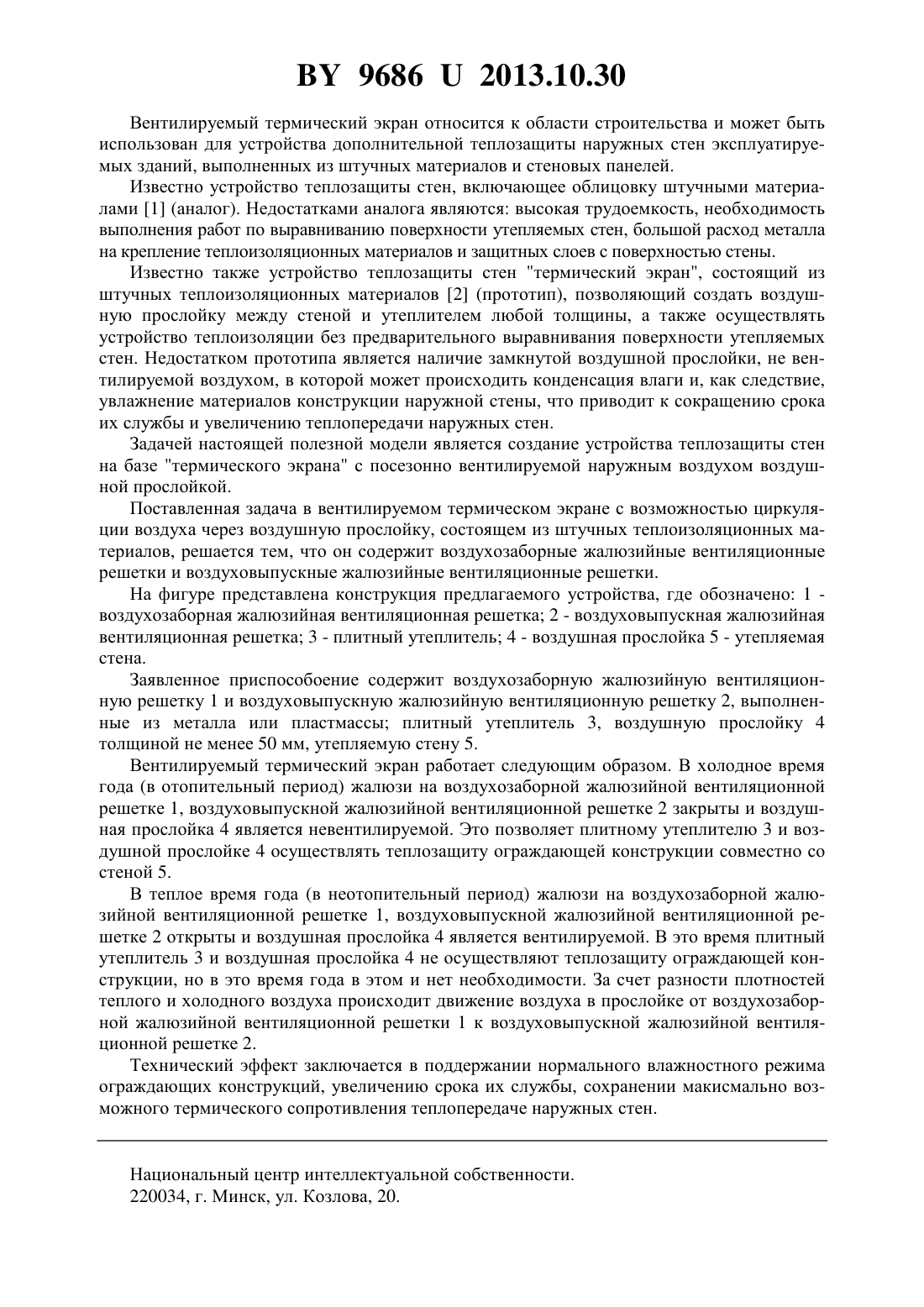

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Черноиван Вячеслав Николаевич Новосельцев Владимир Геннадьевич Черноиван Николай Вячеславович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Вентилируемый термический экран с возможностью циркуляции воздуха через воздушную прослойку, состоящий из штучных теплоизоляционных материалов, отличающийся тем, что содержит воздухозаборные жалюзийные вентиляционные решетки и воздуховыпускные жалюзийные вентиляционные решетки.(56) 1. Монастырев П.В. Технология устройства дополнительной теплозащиты стен жилых зданий. - М. АСВ, 2002. - 160 с. (аналог). 2. Патент РБ 4218, МПК 04 1/76, 2008 (прототип). 96862013.10.30 Вентилируемый термический экран относится к области строительства и может быть использован для устройства дополнительной теплозащиты наружных стен эксплуатируемых зданий, выполненных из штучных материалов и стеновых панелей. Известно устройство теплозащиты стен, включающее облицовку штучными материалами 1 (аналог). Недостатками аналога являются высокая трудоемкость, необходимость выполнения работ по выравниванию поверхности утепляемых стен, большой расход металла на крепление теплоизоляционных материалов и защитных слоев с поверхностью стены. Известно также устройство теплозащиты стен термический экран, состоящий из штучных теплоизоляционных материалов 2 (прототип), позволяющий создать воздушную прослойку между стеной и утеплителем любой толщины, а также осуществлять устройство теплоизоляции без предварительного выравнивания поверхности утепляемых стен. Недостатком прототипа является наличие замкнутой воздушной прослойки, не вентилируемой воздухом, в которой может происходить конденсация влаги и, как следствие,увлажнение материалов конструкции наружной стены, что приводит к сокращению срока их службы и увеличению теплопередачи наружных стен. Задачей настоящей полезной модели является создание устройства теплозащиты стен на базе термического экрана с посезонно вентилируемой наружным воздухом воздушной прослойкой. Поставленная задача в вентилируемом термическом экране с возможностью циркуляции воздуха через воздушную прослойку, состоящем из штучных теплоизоляционных материалов, решается тем, что он содержит воздухозаборные жалюзийные вентиляционные решетки и воздуховыпускные жалюзийные вентиляционные решетки. На фигуре представлена конструкция предлагаемого устройства, где обозначено 1 воздухозаборная жалюзийная вентиляционная решетка 2 - воздуховыпускная жалюзийная вентиляционная решетка 3 - плитный утеплитель 4 - воздушная прослойка 5 - утепляемая стена. Заявленное приспособоение содержит воздухозаборную жалюзийную вентиляционную решетку 1 и воздуховыпускную жалюзийную вентиляционную решетку 2, выполненные из металла или пластмассы плитный утеплитель 3, воздушную прослойку 4 толщиной не менее 50 мм, утепляемую стену 5. Вентилируемый термический экран работает следующим образом. В холодное время года (в отопительный период) жалюзи на воздухозаборной жалюзийной вентиляционной решетке 1, воздуховыпускной жалюзийной вентиляционной решетке 2 закрыты и воздушная прослойка 4 является невентилируемой. Это позволяет плитному утеплителю 3 и воздушной прослойке 4 осуществлять теплозащиту ограждающей конструкции совместно со стеной 5. В теплое время года (в неотопительный период) жалюзи на воздухозаборной жалюзийной вентиляционной решетке 1, воздуховыпускной жалюзийной вентиляционной решетке 2 открыты и воздушная прослойка 4 является вентилируемой. В это время плитный утеплитель 3 и воздушная прослойка 4 не осуществляют теплозащиту ограждающей конструкции, но в это время года в этом и нет необходимости. За счет разности плотностей теплого и холодного воздуха происходит движение воздуха в прослойке от воздухозаборной жалюзийной вентиляционной решетки 1 к воздуховыпускной жалюзийной вентиляционной решетке 2. Технический эффект заключается в поддержании нормального влажностного режима ограждающих конструкций, увеличению срока их службы, сохранении макисмально возможного термического сопротивления теплопередаче наружных стен. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
