Устройство для обеззараживания и модификации крахмала
Номер патента: U 9603
Опубликовано: 30.10.2013
Авторы: Поздняков Владимир Михайлович, Литвяк Владимир Владимирович
Текст

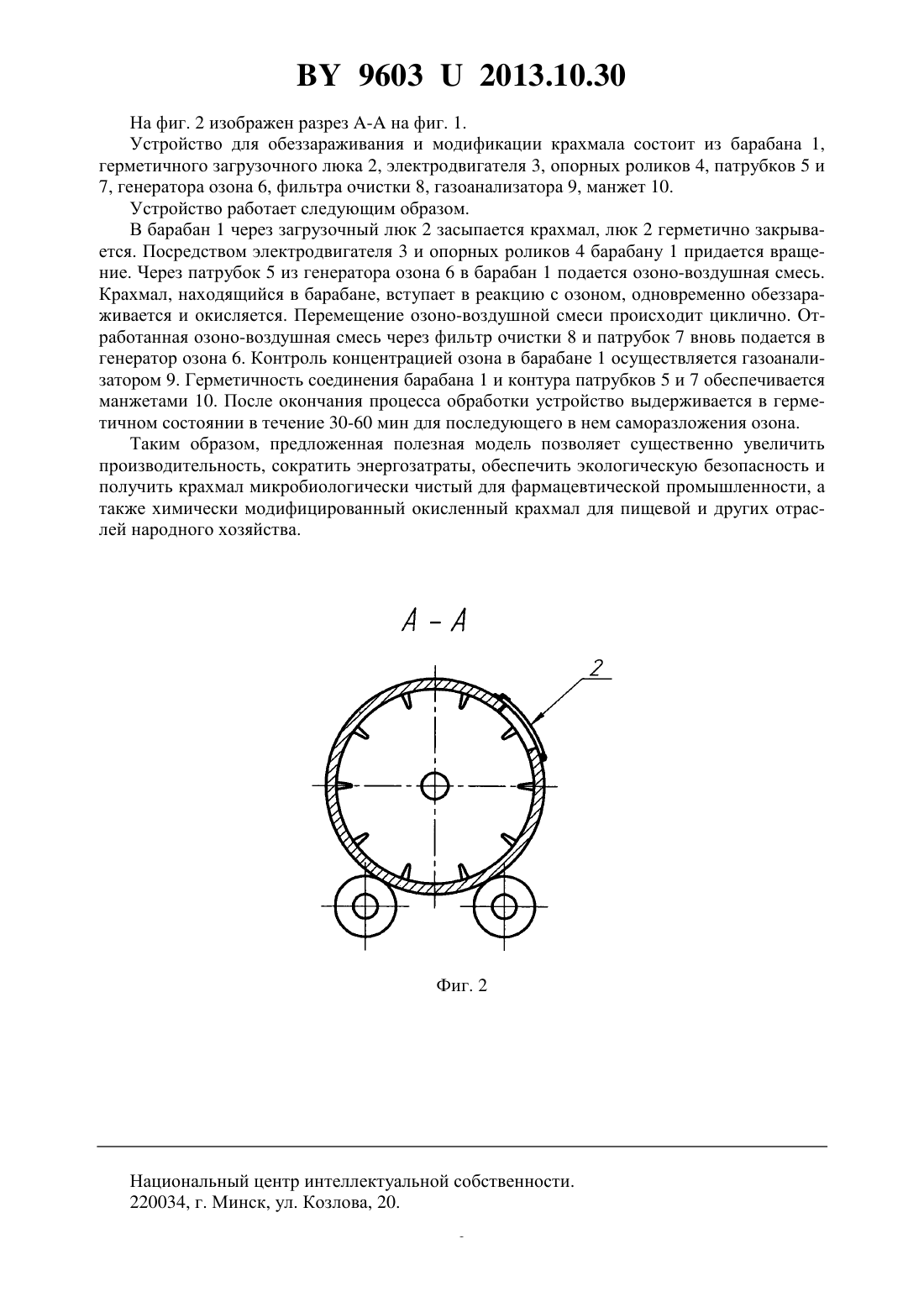

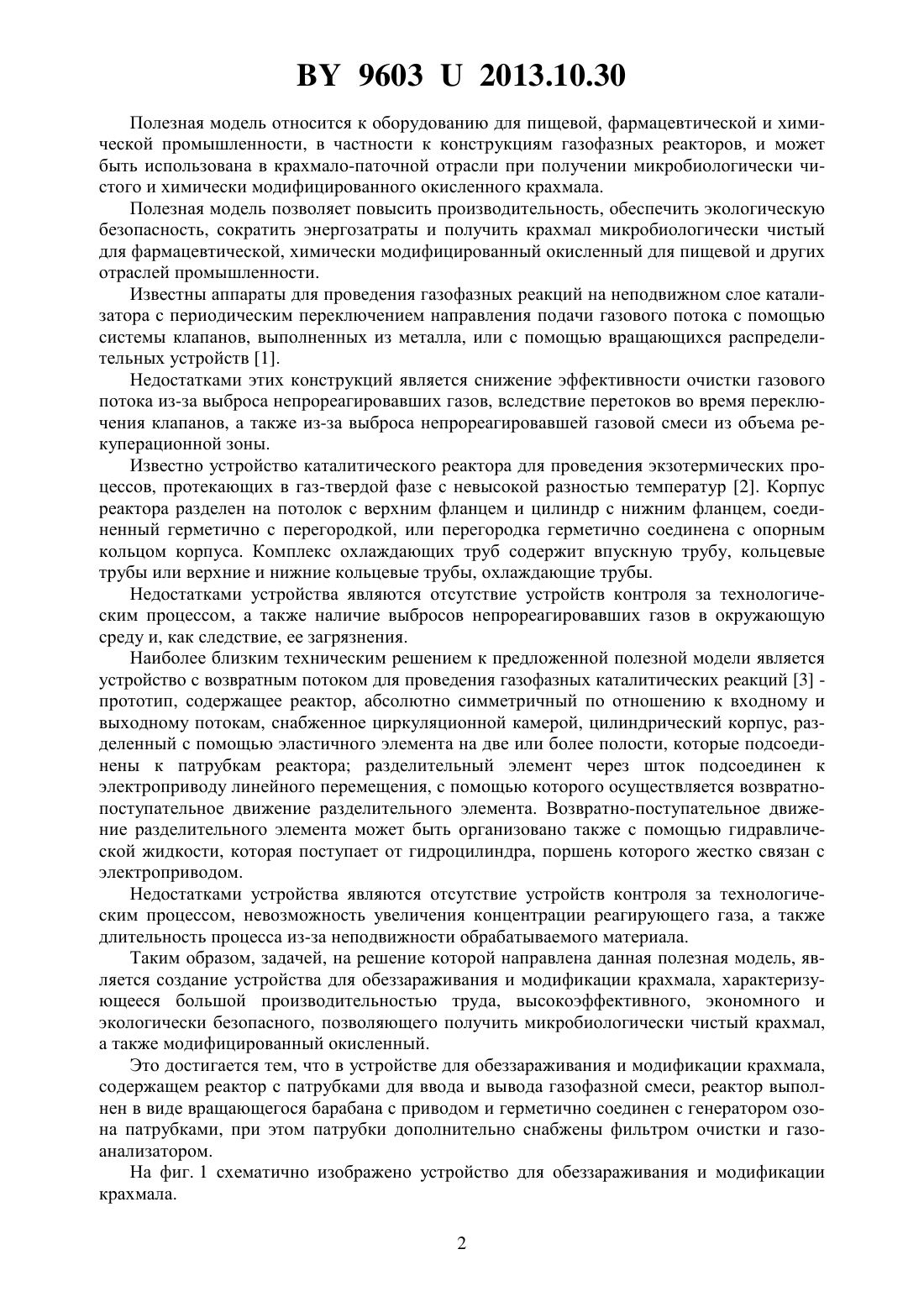

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБЕЗЗАРАЖИВАНИЯ И МОДИФИКАЦИИ КРАХМАЛА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Литвяк Владимир Владимирович Поздняков Владимир Михайлович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для обеззараживания и модификации крахмала, содержащее реактор с патрубками для ввода и вывода газофазной смеси, отличающееся тем, что реактор выполнен в виде вращающегося барабана с приводом и герметично соединен с генератором озона патрубками, при этом патрубки дополнительно снабжены фильтром очистки и газоанализатором. 96032013.10.30 Полезная модель относится к оборудованию для пищевой, фармацевтической и химической промышленности, в частности к конструкциям газофазных реакторов, и может быть использована в крахмало-паточной отрасли при получении микробиологически чистого и химически модифицированного окисленного крахмала. Полезная модель позволяет повысить производительность, обеспечить экологическую безопасность, сократить энергозатраты и получить крахмал микробиологически чистый для фармацевтической, химически модифицированный окисленный для пищевой и других отраслей промышленности. Известны аппараты для проведения газофазных реакций на неподвижном слое катализатора с периодическим переключением направления подачи газового потока с помощью системы клапанов, выполненных из металла, или с помощью вращающихся распределительных устройств 1. Недостатками этих конструкций является снижение эффективности очистки газового потока из-за выброса непрореагировавших газов, вследствие перетоков во время переключения клапанов, а также из-за выброса непрореагировавшей газовой смеси из объема рекуперационной зоны. Известно устройство каталитического реактора для проведения экзотермических процессов, протекающих в газ-твердой фазе с невысокой разностью температур 2. Корпус реактора разделен на потолок с верхним фланцем и цилиндр с нижним фланцем, соединенный герметично с перегородкой, или перегородка герметично соединена с опорным кольцом корпуса. Комплекс охлаждающих труб содержит впускную трубу, кольцевые трубы или верхние и нижние кольцевые трубы, охлаждающие трубы. Недостатками устройства являются отсутствие устройств контроля за технологическим процессом, а также наличие выбросов непрореагировавших газов в окружающую среду и, как следствие, ее загрязнения. Наиболее близким техническим решением к предложенной полезной модели является устройство с возвратным потоком для проведения газофазных каталитических реакций 3 прототип, содержащее реактор, абсолютно симметричный по отношению к входному и выходному потокам, снабженное циркуляционной камерой, цилиндрический корпус, разделенный с помощью эластичного элемента на две или более полости, которые подсоединены к патрубкам реактора разделительный элемент через шток подсоединен к электроприводу линейного перемещения, с помощью которого осуществляется возвратнопоступательное движение разделительного элемента. Возвратно-поступательное движение разделительного элемента может быть организовано также с помощью гидравлической жидкости, которая поступает от гидроцилиндра, поршень которого жестко связан с электроприводом. Недостатками устройства являются отсутствие устройств контроля за технологическим процессом, невозможность увеличения концентрации реагирующего газа, а также длительность процесса из-за неподвижности обрабатываемого материала. Таким образом, задачей, на решение которой направлена данная полезная модель, является создание устройства для обеззараживания и модификации крахмала, характеризующееся большой производительностью труда, высокоэффективного, экономного и экологически безопасного, позволяющего получить микробиологически чистый крахмал,а также модифицированный окисленный. Это достигается тем, что в устройстве для обеззараживания и модификации крахмала,содержащем реактор с патрубками для ввода и вывода газофазной смеси, реактор выполнен в виде вращающегося барабана с приводом и герметично соединен с генератором озона патрубками, при этом патрубки дополнительно снабжены фильтром очистки и газоанализатором. На фиг. 1 схематично изображено устройство для обеззараживания и модификации крахмала. 2 96032013.10.30 На фиг. 2 изображен разрез - на фиг. 1. Устройство для обеззараживания и модификации крахмала состоит из барабана 1,герметичного загрузочного люка 2, электродвигателя 3, опорных роликов 4, патрубков 5 и 7, генератора озона 6, фильтра очистки 8, газоанализатора 9, манжет 10. Устройство работает следующим образом. В барабан 1 через загрузочный люк 2 засыпается крахмал, люк 2 герметично закрывается. Посредством электродвигателя 3 и опорных роликов 4 барабану 1 придается вращение. Через патрубок 5 из генератора озона 6 в барабан 1 подается озоно-воздушная смесь. Крахмал, находящийся в барабане, вступает в реакцию с озоном, одновременно обеззараживается и окисляется. Перемещение озоно-воздушной смеси происходит циклично. Отработанная озоно-воздушная смесь через фильтр очистки 8 и патрубок 7 вновь подается в генератор озона 6. Контроль концентрацией озона в барабане 1 осуществляется газоанализатором 9. Герметичность соединения барабана 1 и контура патрубков 5 и 7 обеспечивается манжетами 10. После окончания процесса обработки устройство выдерживается в герметичном состоянии в течение 30-60 мин для последующего в нем саморазложения озона. Таким образом, предложенная полезная модель позволяет существенно увеличить производительность, сократить энергозатраты, обеспечить экологическую безопасность и получить крахмал микробиологически чистый для фармацевтической промышленности, а также химически модифицированный окисленный крахмал для пищевой и других отраслей народного хозяйства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: C08B 30/00, B01J 8/00
Метки: модификации, обеззараживания, крахмала, устройство
