Устройство для очистки и обеззараживания воздуха

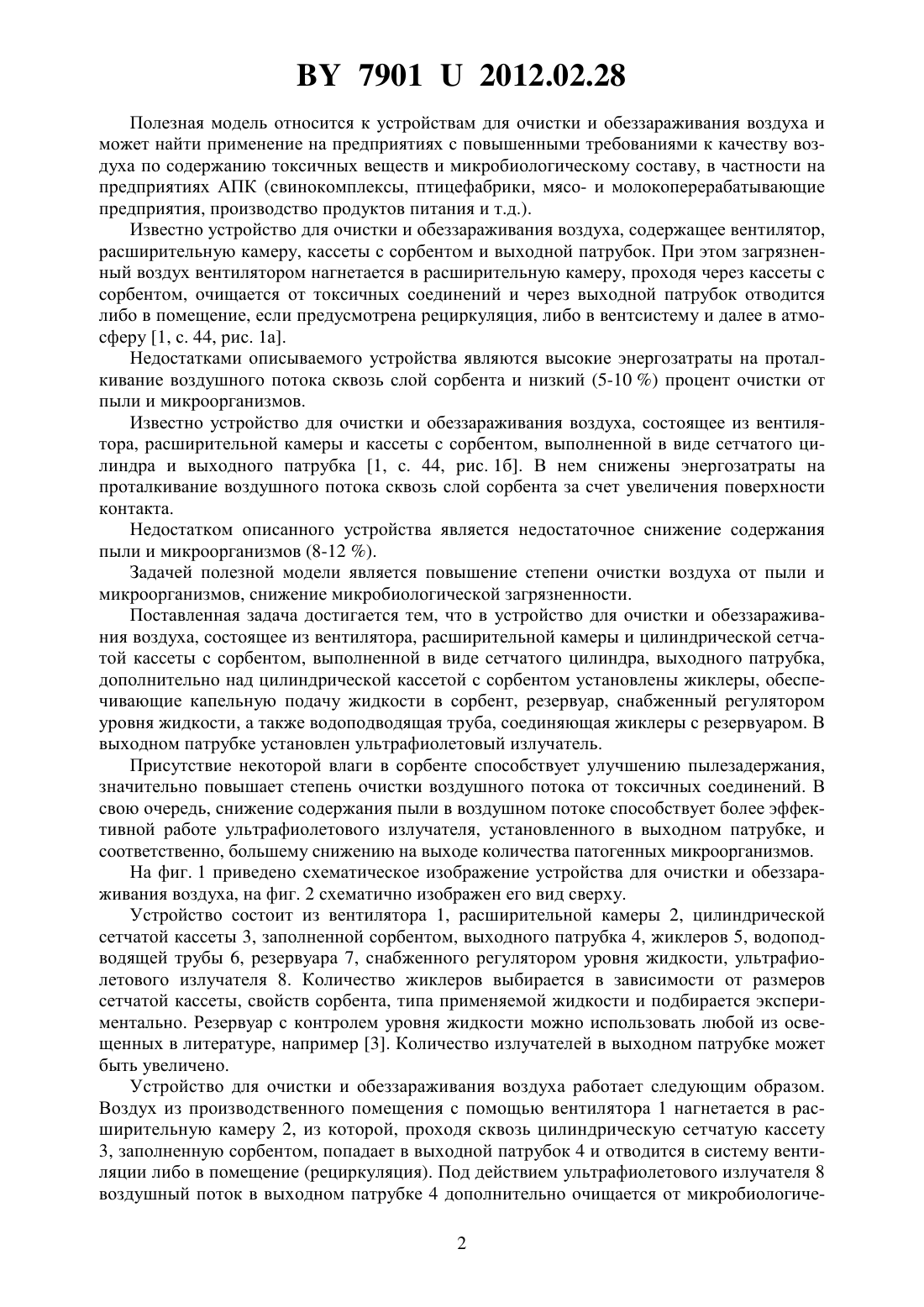

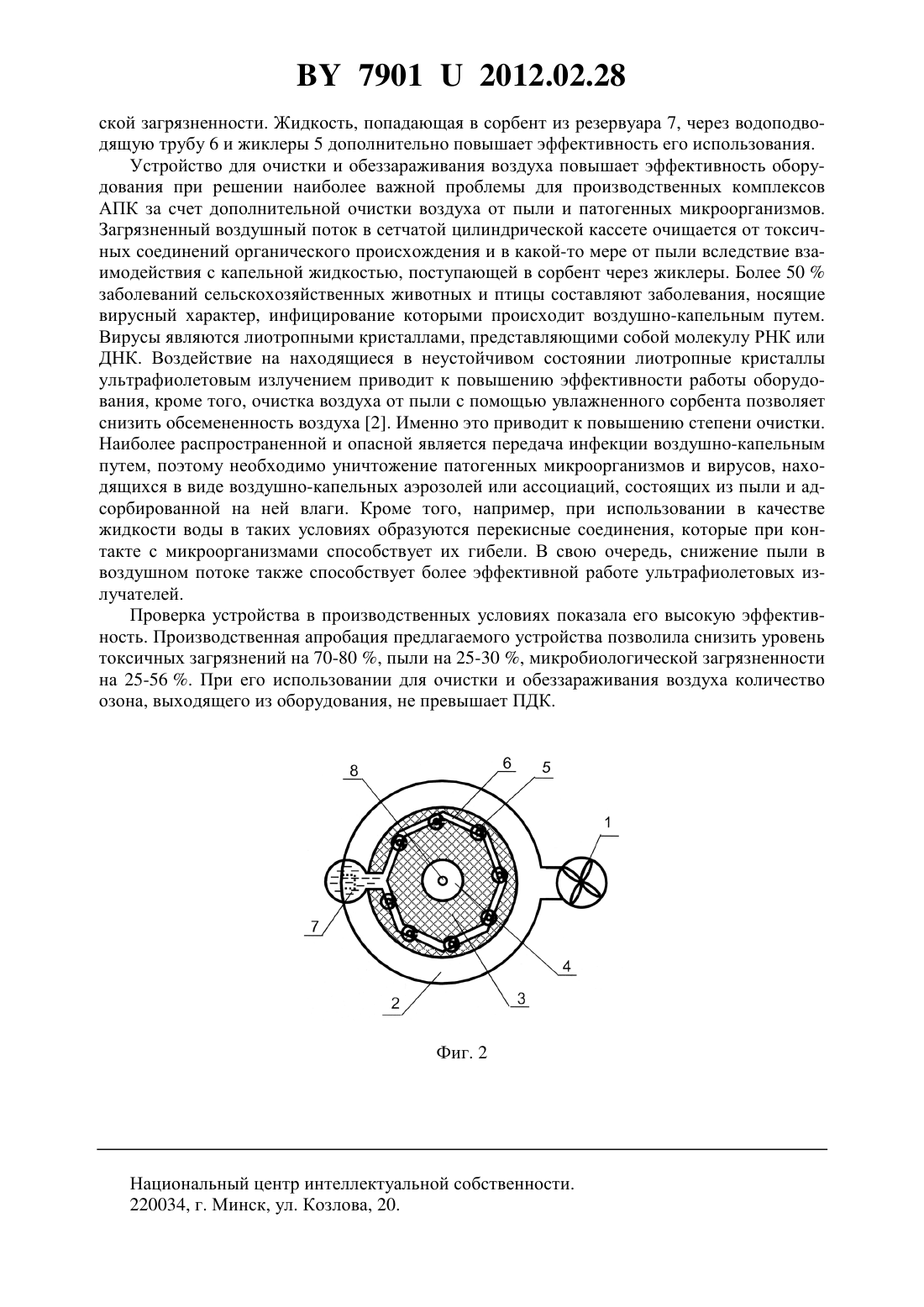

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ И ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Николаенков Александр Иванович Вербицкий Владимир Федорович Жаркова Наталья Николаевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для очистки и обеззараживания воздуха, состоящее из вентилятора, расширительной камеры, цилиндрической сетчатой кассеты с сорбентом и выходного патрубка, отличающееся тем, что дополнительно над цилиндрической кассетой с сорбентом установлены жиклеры для капельной подачи жидкости, резервуар, снабженный регулятором уровня жидкости, и водоподводящая труба, соединяющая жиклеры с резервуаром, а в выходном патрубке установлен ультрафиолетовый излучатель.(56) 1. Жданович Т.В., Николаенков А.И., Мелещенко Б.А. и др. Изучение и расчет напорных сорбционных устройств для очистки воздуха технологических участков агропромышленного комплекса // Инженерный вестник. -1 (25). - 2008. - С. 449. 2. Жаркова Н.Н., Николаенков А.И., Бохан Н.И., Вербицкий В.Ф. Статический расчет устройств для обеззараживания воздуха технологических участков предприятий АПК // Инженерный вестник. -1(29). - 2010. - С. 48-50. 3. Патент РФ 2059281. 79012012.02.28 Полезная модель относится к устройствам для очистки и обеззараживания воздуха и может найти применение на предприятиях с повышенными требованиями к качеству воздуха по содержанию токсичных веществ и микробиологическому составу, в частности на предприятиях АПК (свинокомплексы, птицефабрики, мясо- и молокоперерабатывающие предприятия, производство продуктов питания и т.д.). Известно устройство для очистки и обеззараживания воздуха, содержащее вентилятор,расширительную камеру, кассеты с сорбентом и выходной патрубок. При этом загрязненный воздух вентилятором нагнетается в расширительную камеру, проходя через кассеты с сорбентом, очищается от токсичных соединений и через выходной патрубок отводится либо в помещение, если предусмотрена рециркуляция, либо в вентсистему и далее в атмосферу 1, с. 44, рис. 1 а. Недостатками описываемого устройства являются высокие энергозатраты на проталкивание воздушного потока сквозь слой сорбента и низкий (5-10 ) процент очистки от пыли и микроорганизмов. Известно устройство для очистки и обеззараживания воздуха, состоящее из вентилятора, расширительной камеры и кассеты с сорбентом, выполненной в виде сетчатого цилиндра и выходного патрубка 1, с. 44, рис. 1 б. В нем снижены энергозатраты на проталкивание воздушного потока сквозь слой сорбента за счет увеличения поверхности контакта. Недостатком описанного устройства является недостаточное снижение содержания пыли и микроорганизмов (8-12 ). Задачей полезной модели является повышение степени очистки воздуха от пыли и микроорганизмов, снижение микробиологической загрязненности. Поставленная задача достигается тем, что в устройство для очистки и обеззараживания воздуха, состоящее из вентилятора, расширительной камеры и цилиндрической сетчатой кассеты с сорбентом, выполненной в виде сетчатого цилиндра, выходного патрубка,дополнительно над цилиндрической кассетой с сорбентом установлены жиклеры, обеспечивающие капельную подачу жидкости в сорбент, резервуар, снабженный регулятором уровня жидкости, а также водоподводящая труба, соединяющая жиклеры с резервуаром. В выходном патрубке установлен ультрафиолетовый излучатель. Присутствие некоторой влаги в сорбенте способствует улучшению пылезадержания,значительно повышает степень очистки воздушного потока от токсичных соединений. В свою очередь, снижение содержания пыли в воздушном потоке способствует более эффективной работе ультрафиолетового излучателя, установленного в выходном патрубке, и соответственно, большему снижению на выходе количества патогенных микроорганизмов. На фиг. 1 приведено схематическое изображение устройства для очистки и обеззараживания воздуха, на фиг. 2 схематично изображен его вид сверху. Устройство состоит из вентилятора 1, расширительной камеры 2, цилиндрической сетчатой кассеты 3, заполненной сорбентом, выходного патрубка 4, жиклеров 5, водоподводящей трубы 6, резервуара 7, снабженного регулятором уровня жидкости, ультрафиолетового излучателя 8. Количество жиклеров выбирается в зависимости от размеров сетчатой кассеты, свойств сорбента, типа применяемой жидкости и подбирается экспериментально. Резервуар с контролем уровня жидкости можно использовать любой из освещенных в литературе, например 3. Количество излучателей в выходном патрубке может быть увеличено. Устройство для очистки и обеззараживания воздуха работает следующим образом. Воздух из производственного помещения с помощью вентилятора 1 нагнетается в расширительную камеру 2, из которой, проходя сквозь цилиндрическую сетчатую кассету 3, заполненную сорбентом, попадает в выходной патрубок 4 и отводится в систему вентиляции либо в помещение (рециркуляция). Под действием ультрафиолетового излучателя 8 воздушный поток в выходном патрубке 4 дополнительно очищается от микробиологиче 2 79012012.02.28 ской загрязненности. Жидкость, попадающая в сорбент из резервуара 7, через водоподводящую трубу 6 и жиклеры 5 дополнительно повышает эффективность его использования. Устройство для очистки и обеззараживания воздуха повышает эффективность оборудования при решении наиболее важной проблемы для производственных комплексов АПК за счет дополнительной очистки воздуха от пыли и патогенных микроорганизмов. Загрязненный воздушный поток в сетчатой цилиндрической кассете очищается от токсичных соединений органического происхождения и в какой-то мере от пыли вследствие взаимодействия с капельной жидкостью, поступающей в сорбент через жиклеры. Более 50 заболеваний сельскохозяйственных животных и птицы составляют заболевания, носящие вирусный характер, инфицирование которыми происходит воздушно-капельным путем. Вирусы являются лиотропными кристаллами, представляющими собой молекулу РНК или ДНК. Воздействие на находящиеся в неустойчивом состоянии лиотропные кристаллы ультрафиолетовым излучением приводит к повышению эффективности работы оборудования, кроме того, очистка воздуха от пыли с помощью увлажненного сорбента позволяет снизить обсемененность воздуха 2. Именно это приводит к повышению степени очистки. Наиболее распространенной и опасной является передача инфекции воздушно-капельным путем, поэтому необходимо уничтожение патогенных микроорганизмов и вирусов, находящихся в виде воздушно-капельных аэрозолей или ассоциаций, состоящих из пыли и адсорбированной на ней влаги. Кроме того, например, при использовании в качестве жидкости воды в таких условиях образуются перекисные соединения, которые при контакте с микроорганизмами способствует их гибели. В свою очередь, снижение пыли в воздушном потоке также способствует более эффективной работе ультрафиолетовых излучателей. Проверка устройства в производственных условиях показала его высокую эффективность. Производственная апробация предлагаемого устройства позволила снизить уровень токсичных загрязнений на 70-80 , пыли на 25-30 , микробиологической загрязненности на 25-56 . При его использовании для очистки и обеззараживания воздуха количество озона, выходящего из оборудования, не превышает ПДК. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
