Стоматологический набор одноразовый

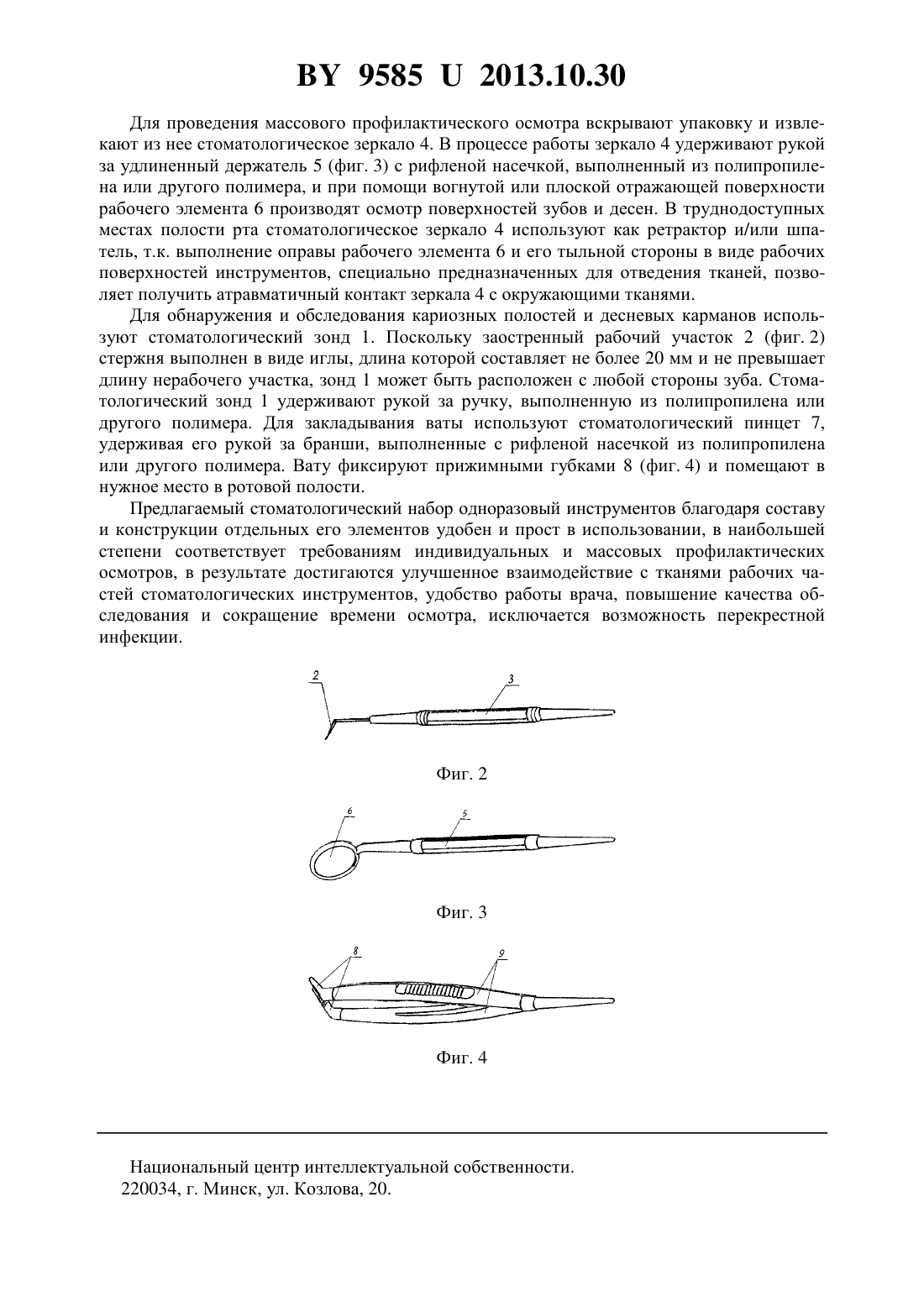

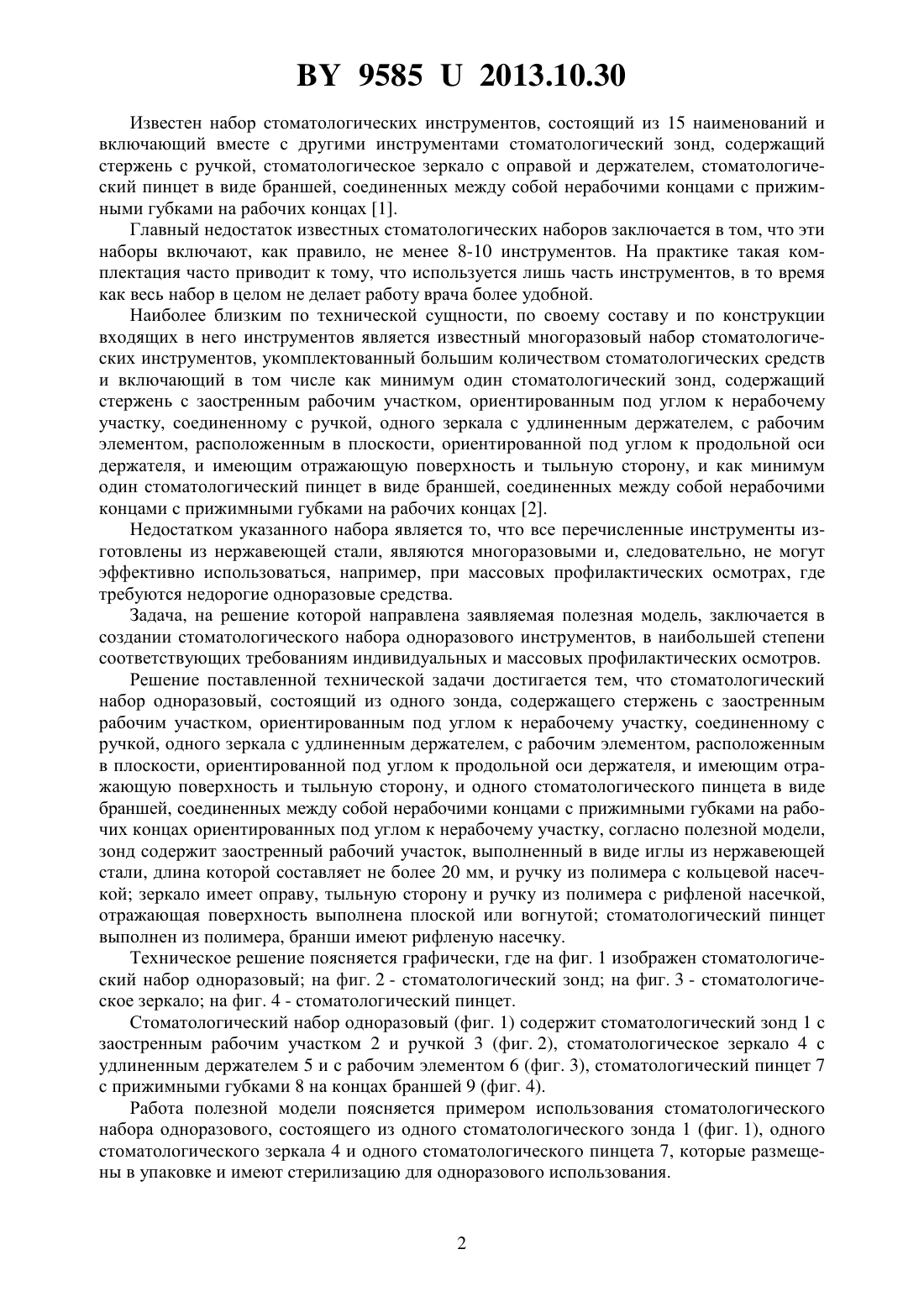

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Еловой Ярослав Михайлович(72) Автор Еловой Ярослав Михайлович(73) Патентообладатель Еловой Ярослав Михайлович(57) Стоматологический набор одноразовый, состоящий из одного зонда, содержащего стержень с заостренным рабочим участком, ориентированным под углом к нерабочему участку, соединенному с ручкой, одного зеркала с удлиненным держателем, с рабочим элементом, расположенным в плоскости, ориентированной под углом к продольной оси держателя, и имеющим отражающую поверхность и тыльную сторону, и одного стоматологического пинцета в виде браншей, соединенных между собой нерабочими концами с прижимными губками на рабочих концах, ориентированных под углом к нерабочему участку, отличающийся тем, что зонд содержит заостренный рабочий участок, выполненный в виде иглы из нержавеющей стали, длина которой составляет не более 20 мм, и ручку из полимера с кольцевой насечкой зеркало имеет оправу, тыльную сторону и ручку из полимера с рифленой насечкой, отражающая поверхность выполнена плоской или вогнутой стоматологический пинцет выполнен из полимера, бранши имеют рифленую насечку.(56) 1. Адольф Швейцкард. Каталог денталинструмент. -8-4, 1989. пп. 44-2801, 45-2885, 64-3382, 64-3403. 2. Патент РФ на изобретение 2281718, МПК 61 3/00, 2006. Фиг. 1 Полезная модель относится к медицине, а именно к стоматологии, и может быть использована, в частности, для инструментального обследования полости рта и диагностики основных стоматологических заболеваний. Стоматологические зонды, зеркала и пинцеты, а также наборы, включающие эти инструменты, в медицинской практике известны. 95852013.10.30 Известен набор стоматологических инструментов, состоящий из 15 наименований и включающий вместе с другими инструментами стоматологический зонд, содержащий стержень с ручкой, стоматологическое зеркало с оправой и держателем, стоматологический пинцет в виде браншей, соединенных между собой нерабочими концами с прижимными губками на рабочих концах 1. Главный недостаток известных стоматологических наборов заключается в том, что эти наборы включают, как правило, не менее 8-10 инструментов. На практике такая комплектация часто приводит к тому, что используется лишь часть инструментов, в то время как весь набор в целом не делает работу врача более удобной. Наиболее близким по технической сущности, по своему составу и по конструкции входящих в него инструментов является известный многоразовый набор стоматологических инструментов, укомплектованный большим количеством стоматологических средств и включающий в том числе как минимум один стоматологический зонд, содержащий стержень с заостренным рабочим участком, ориентированным под углом к нерабочему участку, соединенному с ручкой, одного зеркала с удлиненным держателем, с рабочим элементом, расположенным в плоскости, ориентированной под углом к продольной оси держателя, и имеющим отражающую поверхность и тыльную сторону, и как минимум один стоматологический пинцет в виде браншей, соединенных между собой нерабочими концами с прижимными губками на рабочих концах 2. Недостатком указанного набора является то, что все перечисленные инструменты изготовлены из нержавеющей стали, являются многоразовыми и, следовательно, не могут эффективно использоваться, например, при массовых профилактических осмотрах, где требуются недорогие одноразовые средства. Задача, на решение которой направлена заявляемая полезная модель, заключается в создании стоматологического набора одноразового инструментов, в наибольшей степени соответствующих требованиям индивидуальных и массовых профилактических осмотров. Решение поставленной технической задачи достигается тем, что стоматологический набор одноразовый, состоящий из одного зонда, содержащего стержень с заостренным рабочим участком, ориентированным под углом к нерабочему участку, соединенному с ручкой, одного зеркала с удлиненным держателем, с рабочим элементом, расположенным в плоскости, ориентированной под углом к продольной оси держателя, и имеющим отражающую поверхность и тыльную сторону, и одного стоматологического пинцета в виде браншей, соединенных между собой нерабочими концами с прижимными губками на рабочих концах ориентированных под углом к нерабочему участку, согласно полезной модели,зонд содержит заостренный рабочий участок, выполненный в виде иглы из нержавеющей стали, длина которой составляет не более 20 мм, и ручку из полимера с кольцевой насечкой зеркало имеет оправу, тыльную сторону и ручку из полимера с рифленой насечкой,отражающая поверхность выполнена плоской или вогнутой стоматологический пинцет выполнен из полимера, бранши имеют рифленую насечку. Техническое решение поясняется графически, где на фиг. 1 изображен стоматологический набор одноразовый на фиг. 2 - стоматологический зонд на фиг. 3 - стоматологическое зеркало на фиг. 4 - стоматологический пинцет. Стоматологический набор одноразовый (фиг. 1) содержит стоматологический зонд 1 с заостренным рабочим участком 2 и ручкой 3 (фиг. 2), стоматологическое зеркало 4 с удлиненным держателем 5 и с рабочим элементом 6 (фиг. 3), стоматологический пинцет 7 с прижимными губками 8 на концах браншей 9 (фиг. 4). Работа полезной модели поясняется примером использования стоматологического набора одноразового, состоящего из одного стоматологического зонда 1 (фиг. 1), одного стоматологического зеркала 4 и одного стоматологического пинцета 7, которые размещены в упаковке и имеют стерилизацию для одноразового использования. 95852013.10.30 Для проведения массового профилактического осмотра вскрывают упаковку и извлекают из нее стоматологическое зеркало 4. В процессе работы зеркало 4 удерживают рукой за удлиненный держатель 5 (фиг. 3) с рифленой насечкой, выполненный из полипропилена или другого полимера, и при помощи вогнутой или плоской отражающей поверхности рабочего элемента 6 производят осмотр поверхностей зубов и десен. В труднодоступных местах полости рта стоматологическое зеркало 4 используют как ретрактор и/или шпатель, т.к. выполнение оправы рабочего элемента 6 и его тыльной стороны в виде рабочих поверхностей инструментов, специально предназначенных для отведения тканей, позволяет получить атравматичный контакт зеркала 4 с окружающими тканями. Для обнаружения и обследования кариозных полостей и десневых карманов используют стоматологический зонд 1. Поскольку заостренный рабочий участок 2 (фиг. 2) стержня выполнен в виде иглы, длина которой составляет не более 20 мм и не превышает длину нерабочего участка, зонд 1 может быть расположен с любой стороны зуба. Стоматологический зонд 1 удерживают рукой за ручку, выполненную из полипропилена или другого полимера. Для закладывания ваты используют стоматологический пинцет 7,удерживая его рукой за бранши, выполненные с рифленой насечкой из полипропилена или другого полимера. Вату фиксируют прижимными губками 8 (фиг. 4) и помещают в нужное место в ротовой полости. Предлагаемый стоматологический набор одноразовый инструментов благодаря составу и конструкции отдельных его элементов удобен и прост в использовании, в наибольшей степени соответствует требованиям индивидуальных и массовых профилактических осмотров, в результате достигаются улучшенное взаимодействие с тканями рабочих частей стоматологических инструментов, удобство работы врача, повышение качества обследования и сокращение времени осмотра, исключается возможность перекрестной инфекции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
