Анкерная свая

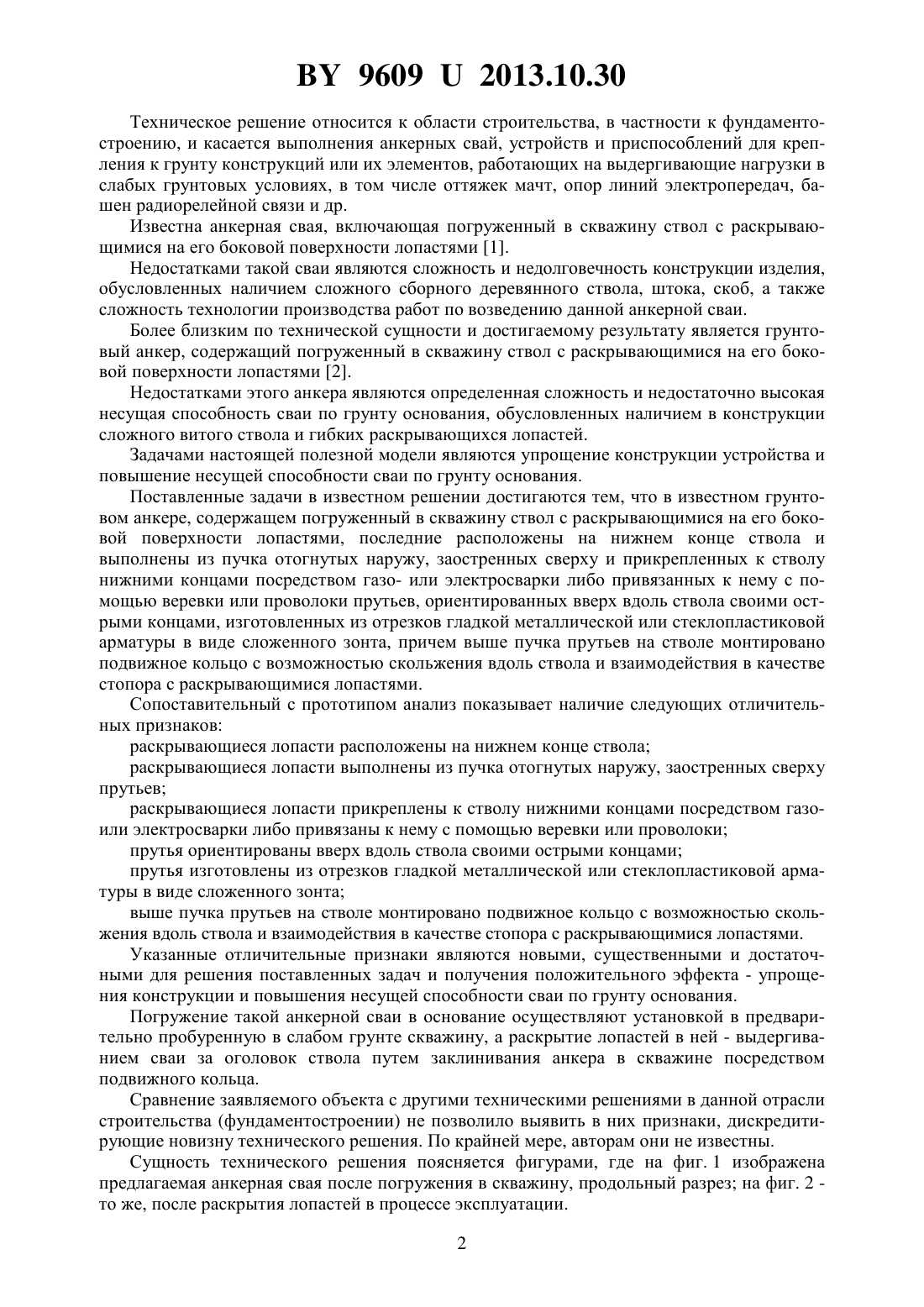

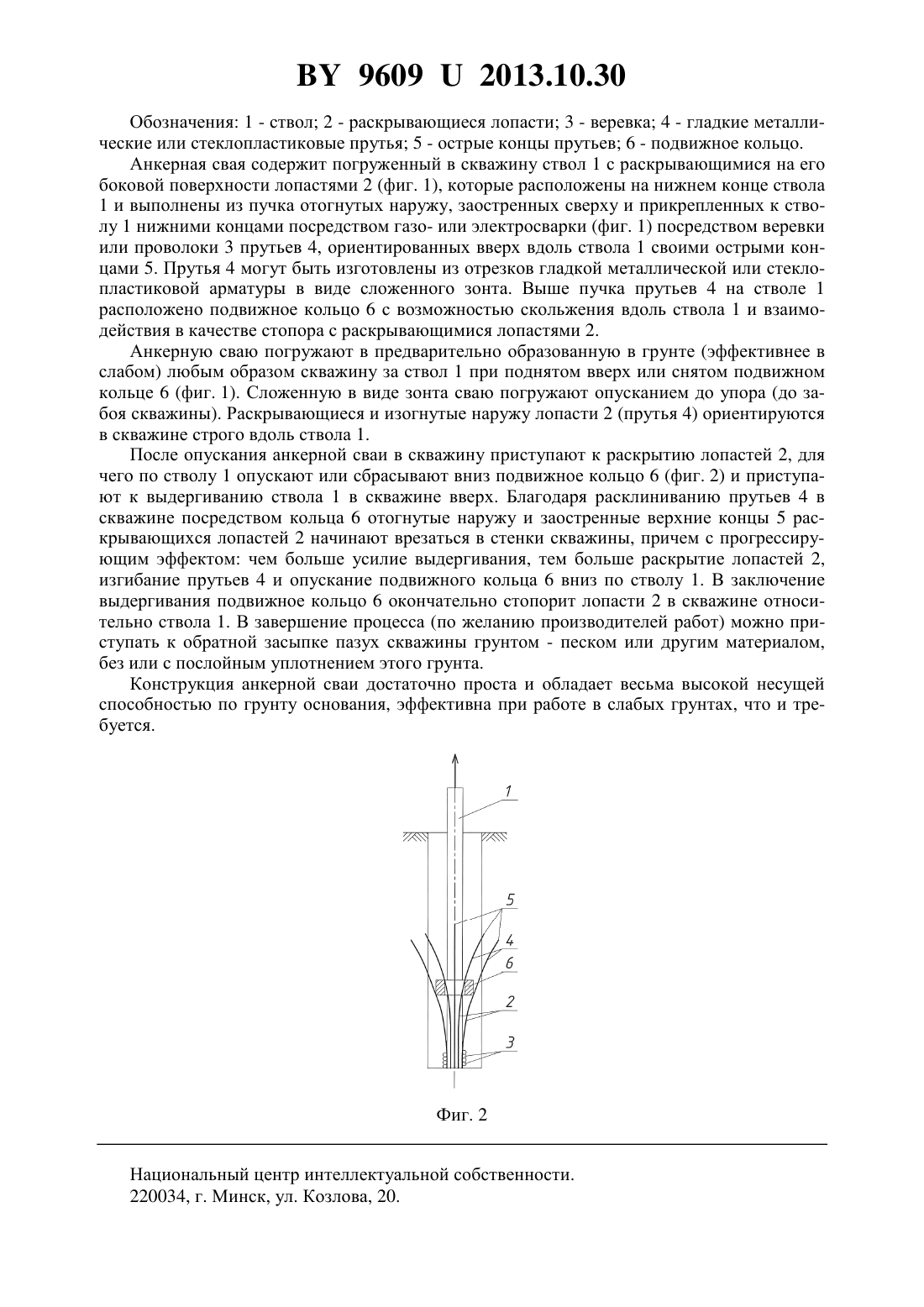

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Пчелин Вячеслав Николаевич Шляхова Екатерина Ивановна Ивасюк Петр Петрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Анкерная свая, включающая погруженный в скважину ствол с раскрывающимися на его боковой поверхности лопастями, отличающаяся тем, что раскрывающиеся лопасти расположены на нижнем конце ствола и выполнены из пучка отогнутых наружу, заостренных сверху и прикрепленных к стволу нижними концами посредством газо- или электросварки либо привязанных к нему с помощью веревки или проволоки прутьев, ориентированных вверх вдоль ствола своими острыми концами, и изготовленных из отрезков гладкой металлической или стеклопластиковой арматуры в виде сложенного зонта, причем выше пучка прутьев на стволе монтировано подвижное кольцо с возможностью скольжения вдоль ствола и взаимодействия в качестве стопора с раскрывающимися лопастями.(56) 1. Патент РБ на полезную модель 8371, МПК 02 5/54, 2012 (аналог). 2. Патент РБ на полезную модель 4087, МПК 02 5/80, 2007 (прототип). 96092013.10.30 Техническое решение относится к области строительства, в частности к фундаментостроению, и касается выполнения анкерных свай, устройств и приспособлений для крепления к грунту конструкций или их элементов, работающих на выдергивающие нагрузки в слабых грунтовых условиях, в том числе оттяжек мачт, опор линий электропередач, башен радиорелейной связи и др. Известна анкерная свая, включающая погруженный в скважину ствол с раскрывающимися на его боковой поверхности лопастями 1. Недостатками такой сваи являются сложность и недолговечность конструкции изделия,обусловленных наличием сложного сборного деревянного ствола, штока, скоб, а также сложность технологии производства работ по возведению данной анкерной сваи. Более близким по технической сущности и достигаемому результату является грунтовый анкер, содержащий погруженный в скважину ствол с раскрывающимися на его боковой поверхности лопастями 2. Недостатками этого анкера являются определенная сложность и недостаточно высокая несущая способность сваи по грунту основания, обусловленных наличием в конструкции сложного витого ствола и гибких раскрывающихся лопастей. Задачами настоящей полезной модели являются упрощение конструкции устройства и повышение несущей способности сваи по грунту основания. Поставленные задачи в известном решении достигаются тем, что в известном грунтовом анкере, содержащем погруженный в скважину ствол с раскрывающимися на его боковой поверхности лопастями, последние расположены на нижнем конце ствола и выполнены из пучка отогнутых наружу, заостренных сверху и прикрепленных к стволу нижними концами посредством газо- или электросварки либо привязанных к нему с помощью веревки или проволоки прутьев, ориентированных вверх вдоль ствола своими острыми концами, изготовленных из отрезков гладкой металлической или стеклопластиковой арматуры в виде сложенного зонта, причем выше пучка прутьев на стволе монтировано подвижное кольцо с возможностью скольжения вдоль ствола и взаимодействия в качестве стопора с раскрывающимися лопастями. Сопоставительный с прототипом анализ показывает наличие следующих отличительных признаков раскрывающиеся лопасти расположены на нижнем конце ствола раскрывающиеся лопасти выполнены из пучка отогнутых наружу, заостренных сверху прутьев раскрывающиеся лопасти прикреплены к стволу нижними концами посредством газоили электросварки либо привязаны к нему с помощью веревки или проволоки прутья ориентированы вверх вдоль ствола своими острыми концами прутья изготовлены из отрезков гладкой металлической или стеклопластиковой арматуры в виде сложенного зонта выше пучка прутьев на стволе монтировано подвижное кольцо с возможностью скольжения вдоль ствола и взаимодействия в качестве стопора с раскрывающимися лопастями. Указанные отличительные признаки являются новыми, существенными и достаточными для решения поставленных задач и получения положительного эффекта - упрощения конструкции и повышения несущей способности сваи по грунту основания. Погружение такой анкерной сваи в основание осуществляют установкой в предварительно пробуренную в слабом грунте скважину, а раскрытие лопастей в ней - выдергиванием сваи за оголовок ствола путем заклинивания анкера в скважине посредством подвижного кольца. Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства (фундаментостроении) не позволило выявить в них признаки, дискредитирующие новизну технического решения. По крайней мере, авторам они не известны. Сущность технического решения поясняется фигурами, где на фиг. 1 изображена предлагаемая анкерная свая после погружения в скважину, продольный разрез на фиг. 2 то же, после раскрытия лопастей в процессе эксплуатации. 2 96092013.10.30 Обозначения 1 - ствол 2 - раскрывающиеся лопасти 3 - веревка 4 - гладкие металлические или стеклопластиковые прутья 5 - острые концы прутьев 6 - подвижное кольцо. Анкерная свая содержит погруженный в скважину ствол 1 с раскрывающимися на его боковой поверхности лопастями 2 (фиг. 1), которые расположены на нижнем конце ствола 1 и выполнены из пучка отогнутых наружу, заостренных сверху и прикрепленных к стволу 1 нижними концами посредством газо- или электросварки (фиг. 1) посредством веревки или проволоки 3 прутьев 4, ориентированных вверх вдоль ствола 1 своими острыми концами 5. Прутья 4 могут быть изготовлены из отрезков гладкой металлической или стеклопластиковой арматуры в виде сложенного зонта. Выше пучка прутьев 4 на стволе 1 расположено подвижное кольцо 6 с возможностью скольжения вдоль ствола 1 и взаимодействия в качестве стопора с раскрывающимися лопастями 2. Анкерную сваю погружают в предварительно образованную в грунте (эффективнее в слабом) любым образом скважину за ствол 1 при поднятом вверх или снятом подвижном кольце 6 (фиг. 1). Сложенную в виде зонта сваю погружают опусканием до упора (до забоя скважины). Раскрывающиеся и изогнутые наружу лопасти 2 (прутья 4) ориентируются в скважине строго вдоль ствола 1. После опускания анкерной сваи в скважину приступают к раскрытию лопастей 2, для чего по стволу 1 опускают или сбрасывают вниз подвижное кольцо 6 (фиг. 2) и приступают к выдергиванию ствола 1 в скважине вверх. Благодаря расклиниванию прутьев 4 в скважине посредством кольца 6 отогнутые наружу и заостренные верхние концы 5 раскрывающихся лопастей 2 начинают врезаться в стенки скважины, причем с прогрессирующим эффектом чем больше усилие выдергивания, тем больше раскрытие лопастей 2,изгибание прутьев 4 и опускание подвижного кольца 6 вниз по стволу 1. В заключение выдергивания подвижное кольцо 6 окончательно стопорит лопасти 2 в скважине относительно ствола 1. В завершение процесса (по желанию производителей работ) можно приступать к обратной засыпке пазух скважины грунтом - песком или другим материалом,без или с послойным уплотнением этого грунта. Конструкция анкерной сваи достаточно проста и обладает весьма высокой несущей способностью по грунту основания, эффективна при работе в слабых грунтах, что и требуется. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
