Снегоочиститель фрезерно-роторный

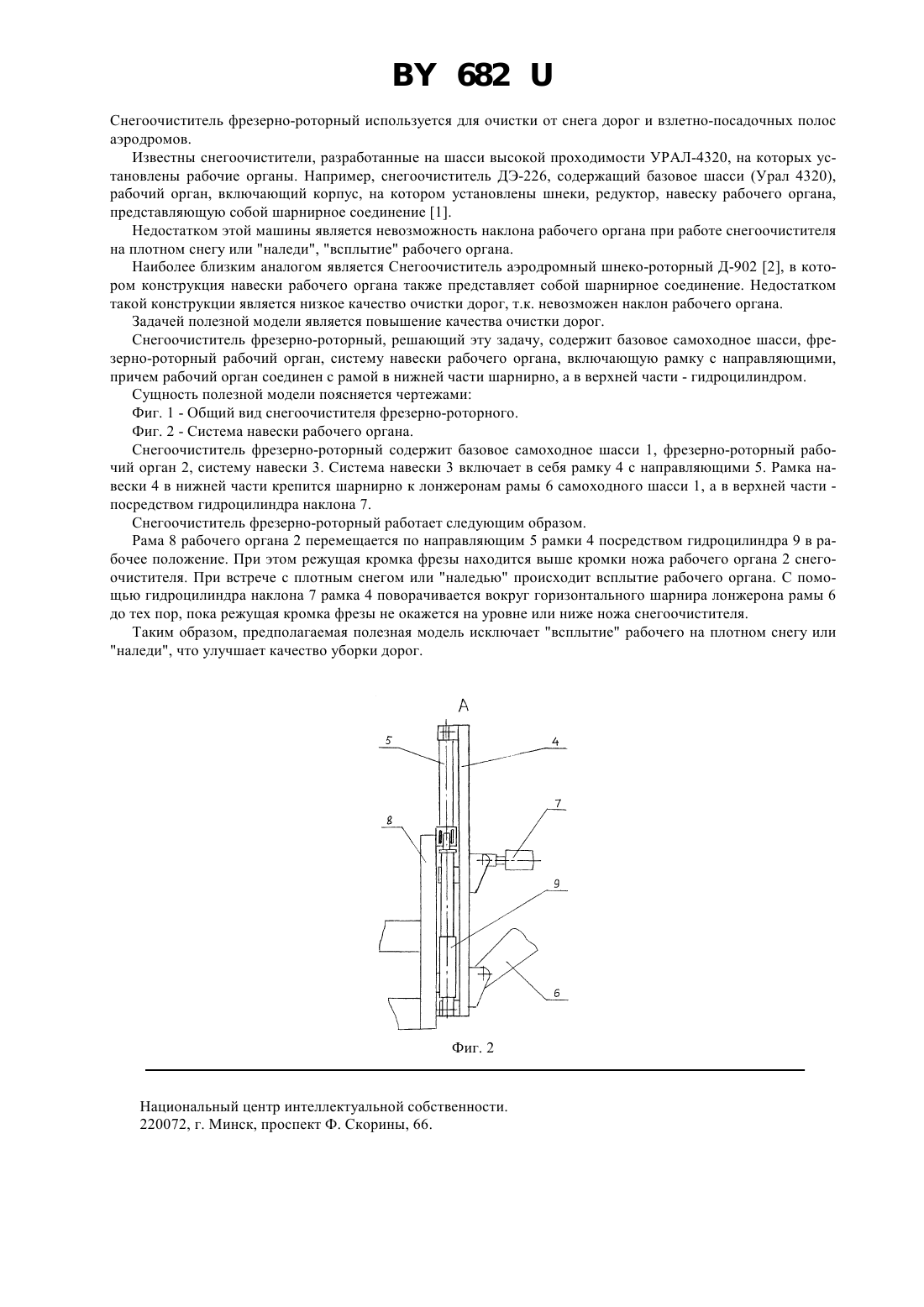

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Амкодор-Ударник(73) Патентообладатель Открытое акционерное общество Амкодор-Ударник(57) Снегоочиститель фрезерно-роторный, включающий базовое самоходное шасси, фрезерно-роторный рабочий орган, систему навески рабочего органа, содержащую рамку с направляющими, отличающийся тем,что рабочий орган соединен с рамой в нижней части шарнирно, а в верхней части - гидроцилиндром.(56) 1. Снегоочиститель шнекороторный на автошасси УРАЛ-4320 ДЭ - 226. Техническое описание и инструкция по эксплуатации Внешторгиздат. 2. Техническое описание и инструкция по эксплуатации снегоочистителя аэродромного шнеко-роторного Д-902. - Мн. Полымя, 1976. - С. 17 (прототип). Фиг. 1 Полезная модель относится к снегоочистительной технике с фрезерно-роторным рабочим органом, предназначенным для разработки снега и отбрасывания его в сторону или погрузки в транспортные средства. 1 682 Снегоочиститель фрезерно-роторный используется для очистки от снега дорог и взлетно-посадочных полос аэродромов. Известны снегоочистители, разработанные на шасси высокой проходимости УРАЛ-4320, на которых установлены рабочие органы. Например, снегоочиститель ДЭ-226, содержащий базовое шасси (Урал 4320),рабочий орган, включающий корпус, на котором установлены шнеки, редуктор, навеску рабочего органа,представляющую собой шарнирное соединение 1. Недостатком этой машины является невозможность наклона рабочего органа при работе снегоочистителя на плотном снегу или наледи, всплытие рабочего органа. Наиболее близким аналогом является Снегоочиститель аэродромный шнеко-роторный Д-902 2, в котором конструкция навески рабочего органа также представляет собой шарнирное соединение. Недостатком такой конструкции является низкое качество очистки дорог, т.к. невозможен наклон рабочего органа. Задачей полезной модели является повышение качества очистки дорог. Снегоочиститель фрезерно-роторный, решающий эту задачу, содержит базовое самоходное шасси, фрезерно-роторный рабочий орган, систему навески рабочего органа, включающую рамку с направляющими,причем рабочий орган соединен с рамой в нижней части шарнирно, а в верхней части - гидроцилиндром. Сущность полезной модели поясняется чертежами Фиг. 1 - Общий вид снегоочистителя фрезерно-роторного. Фиг. 2 - Система навески рабочего органа. Снегоочиститель фрезерно-роторный содержит базовое самоходное шасси 1, фрезерно-роторный рабочий орган 2, систему навески 3. Система навески 3 включает в себя рамку 4 с направляющими 5. Рамка навески 4 в нижней части крепится шарнирно к лонжеронам рамы 6 самоходного шасси 1, а в верхней части посредством гидроцилиндра наклона 7. Снегоочиститель фрезерно-роторный работает следующим образом. Рама 8 рабочего органа 2 перемещается по направляющим 5 рамки 4 посредством гидроцилиндра 9 в рабочее положение. При этом режущая кромка фрезы находится выше кромки ножа рабочего органа 2 снегоочистителя. При встрече с плотным снегом или наледью происходит всплытие рабочего органа. С помощью гидроцилиндра наклона 7 рамка 4 поворачивается вокруг горизонтального шарнира лонжерона рамы 6 до тех пор, пока режущая кромка фрезы не окажется на уровне или ниже ножа снегоочистителя. Таким образом, предполагаемая полезная модель исключает всплытие рабочего на плотном снегу или наледи, что улучшает качество уборки дорог. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
