Роторный насос

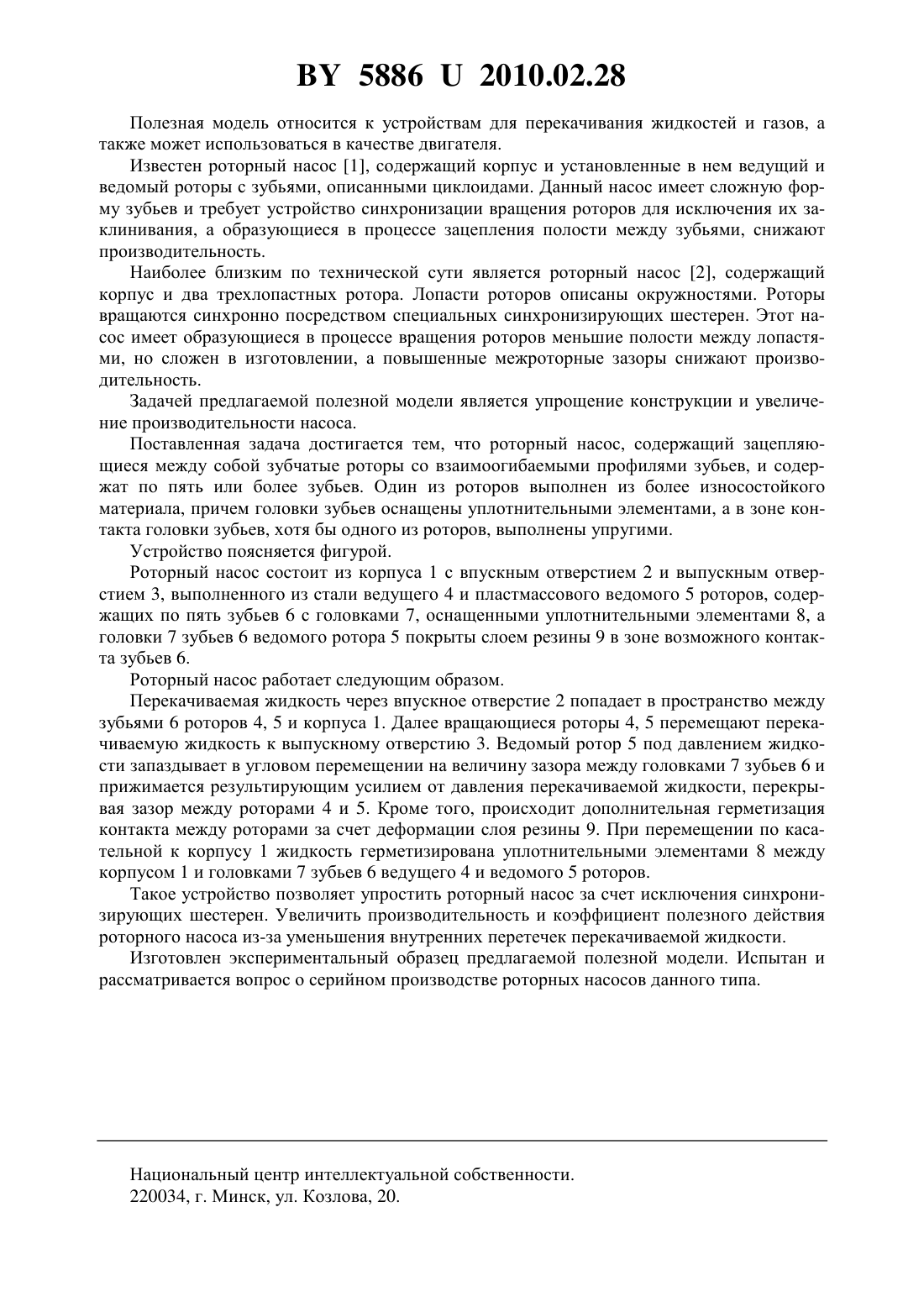

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Шелемов Владимир Филиппович(72) Авторы Шелемов Владимир Филиппович(73) Патентообладатель Шелемов Владимир Филиппович(57) 1. Роторный насос, содержащий зацепляющиеся между собой зубчатые роторы со взаимоогибаемыми профилями зубьев, отличающийся тем, что роторы содержат по пять или более зубьев. 2. Насос по п. 1, отличающийся тем, что один из роторов выполнен из более износостойкого материала. 3. Насос по п. 1, отличающийся тем, что головки зубьев оснащены уплотнительными элементами. 4. Насос по п. 1, отличающийся тем, что головки зубьев хотя бы одного из роторов выполнены упругими. 58862010.02.28 Полезная модель относится к устройствам для перекачивания жидкостей и газов, а также может использоваться в качестве двигателя. Известен роторный насос 1, содержащий корпус и установленные в нем ведущий и ведомый роторы с зубьями, описанными циклоидами. Данный насос имеет сложную форму зубьев и требует устройство синхронизации вращения роторов для исключения их заклинивания, а образующиеся в процессе зацепления полости между зубьями, снижают производительность. Наиболее близким по технической сути является роторный насос 2, содержащий корпус и два трехлопастных ротора. Лопасти роторов описаны окружностями. Роторы вращаются синхронно посредством специальных синхронизирующих шестерен. Этот насос имеет образующиеся в процессе вращения роторов меньшие полости между лопастями, но сложен в изготовлении, а повышенные межроторные зазоры снижают производительность. Задачей предлагаемой полезной модели является упрощение конструкции и увеличение производительности насоса. Поставленная задача достигается тем, что роторный насос, содержащий зацепляющиеся между собой зубчатые роторы со взаимоогибаемыми профилями зубьев, и содержат по пять или более зубьев. Один из роторов выполнен из более износостойкого материала, причем головки зубьев оснащены уплотнительными элементами, а в зоне контакта головки зубьев, хотя бы одного из роторов, выполнены упругими. Устройство поясняется фигурой. Роторный насос состоит из корпуса 1 с впускным отверстием 2 и выпускным отверстием 3, выполненного из стали ведущего 4 и пластмассового ведомого 5 роторов, содержащих по пять зубьев 6 с головками 7, оснащенными уплотнительными элементами 8, а головки 7 зубьев 6 ведомого ротора 5 покрыты слоем резины 9 в зоне возможного контакта зубьев 6. Роторный насос работает следующим образом. Перекачиваемая жидкость через впускное отверстие 2 попадает в пространство между зубьями 6 роторов 4, 5 и корпуса 1. Далее вращающиеся роторы 4, 5 перемещают перекачиваемую жидкость к выпускному отверстию 3. Ведомый ротор 5 под давлением жидкости запаздывает в угловом перемещении на величину зазора между головками 7 зубьев 6 и прижимается результирующим усилием от давления перекачиваемой жидкости, перекрывая зазор между роторами 4 и 5. Кроме того, происходит дополнительная герметизация контакта между роторами за счет деформации слоя резины 9. При перемещении по касательной к корпусу 1 жидкость герметизирована уплотнительными элементами 8 между корпусом 1 и головками 7 зубьев 6 ведущего 4 и ведомого 5 роторов. Такое устройство позволяет упростить роторный насос за счет исключения синхронизирующих шестерен. Увеличить производительность и коэффициент полезного действия роторного насоса из-за уменьшения внутренних перетечек перекачиваемой жидкости. Изготовлен экспериментальный образец предлагаемой полезной модели. Испытан и рассматривается вопрос о серийном производстве роторных насосов данного типа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
