Испаритель контурной тепловой трубы

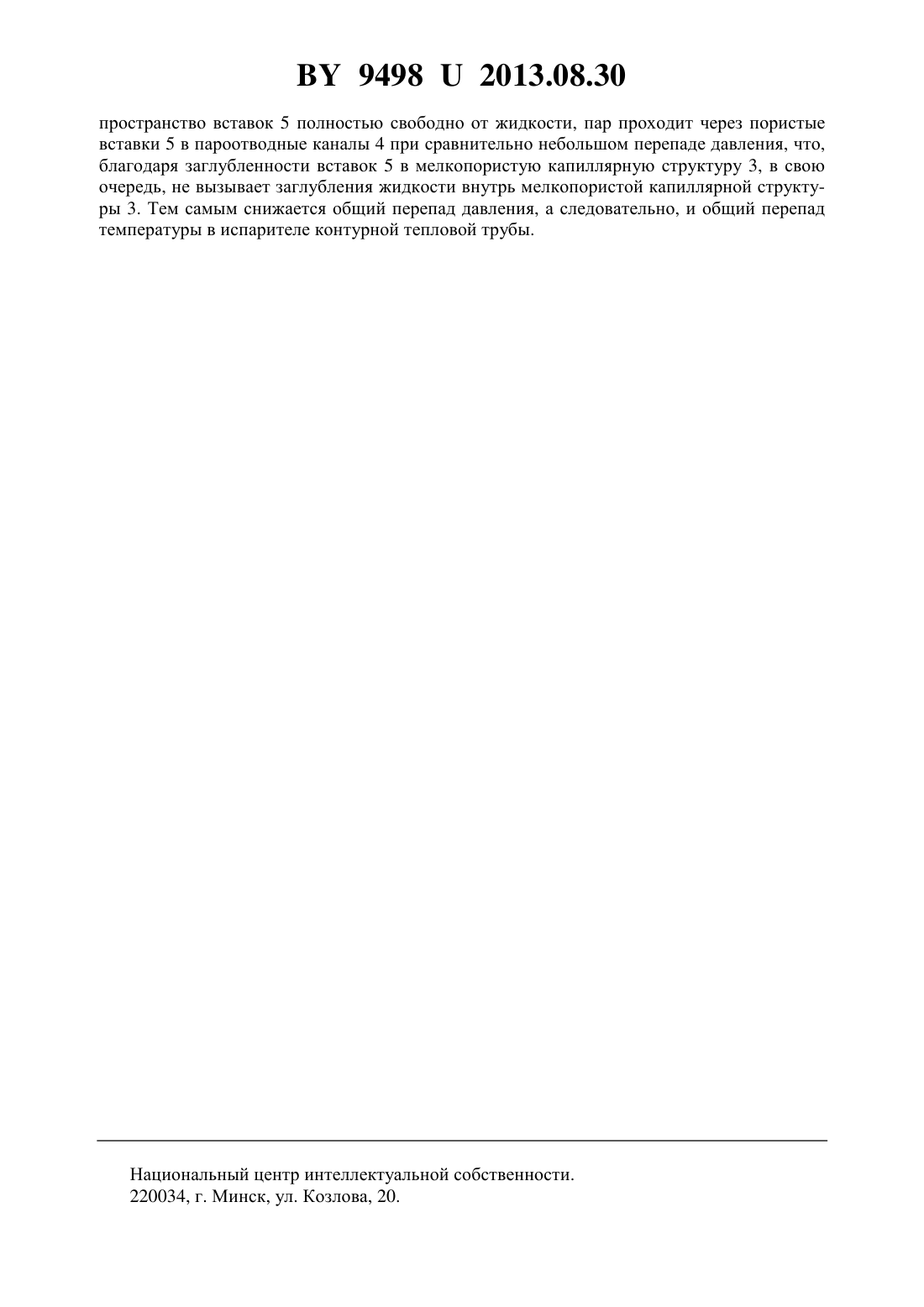

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИСПАРИТЕЛЬ КОНТУРНОЙ ТЕПЛОВОЙ ТРУБЫ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Автор Мазюк Виктор Васильевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Испаритель контурной тепловой трубы, включающий корпус с внутренними теплопередающими ребрами и мелкопористую капиллярную структуру, в котором между внутренними теплопередающими ребрами и мелкопористой капиллярной структурой имеются пористые вставки, имеющие проницаемость и теплопроводность более высокие, чем материал мелкопористой капиллярной структуры, отличающийся тем, что пористые вставки выполнены из несмачиваемого материала и заглублены в мелкопористую капиллярную структуру. Полезная модель относится к теплотехнике. Известен испаритель контурной тепловой трубы, включающий корпус с внутренними теплопередающими ребрами и мелкопористую капиллярную структуру 1. Корпус с внут 94982013.08.30 ренними теплопередающими ребрами и мелкопористая капиллярная структура ограничивают пароотводные каналы. Тепло, передаваясь от корпуса через внутренние теплопередающие ребра к пропитанной жидкостью мелкопористой капиллярной структуре,вызывает испарение жидкости в пароотводные каналы. Недостатком известного испарителя является то, что испарение жидкости происходит на поверхности контакта внутренних теплопередающих ребер и мелкопористой капиллярной структуры. Для поступления пара в пароотводные каналы последний должен пройти значительный путь вдоль указанной поверхности контакта через пропитанную жидкостью мелкопористую капиллярную структуру, вытесняя жидкость из пор. Это обусловливает значительный перепад давления по пару, а следовательно, и значительный перепад температуры, что повышает общее термическое сопротивление контурной тепловой трубы. В качестве прототипа выбран испаритель контурной тепловой трубы, включающий корпус с внутренними теплопередающими ребрами и мелкопористую капиллярную структуру, в котором между внутренними теплопередающими ребрами и мелкопористой капиллярной структурой имеются пористые вставки, имеющие проницаемость и теплопроводность более высокие, чем материал мелкопористой капиллярной структуры 2. Недостатком данного испарителя контурной тепловой трубы также является значительный перепад температуры в испарителе. Вследствие того, что пористый материал вставок имеет распределение пор по размерам, жидкость из капиллярной структуры впитывается в мелкие поры вставок и блокирует часть порового пространства вставок. Тем самым создается дополнительное гидравлическое сопротивление по пару перед выходом пара в пароотводной канал, что в свою очередь заставляет жидкость заглубляться в поры мелкопористой капиллярной структуры и еще больше увеличивает перепад давления по пару, а следовательно, и перепад температуры в испарителе. Задача, которую решает предлагаемая полезная модель, заключается в снижении перепада температуры в испарителе. Поставленная техническая задача реализуется тем, что в испарителе контурной тепловой трубы, включающем корпус с внутренними теплопередающими ребрами и мелкопористую капиллярную структуру, в котором между внутренними теплопередающими ребрами и мелкопористой капиллярной структурой имеются пористые вставки, имеющие проницаемость и теплопроводность более высокие, чем материал мелкопористой капиллярной структуры, пористые вставки выполнены из несмачиваемого материала и заглублены в мелкопористую капиллярную структуру. Сущность полезной модели поясняется фигурой, на которой изображена конструкция испарителя контурной тепловой трубы. Испаритель контурной тепловой трубы состоит из корпуса 1 с внутренними теплопередающими ребрами 2. Мелкопористая капиллярная структура 3 и внутренние теплопередающие ребра 2 ограничивают пароотводные каналы 4. Между внутренними теплопередающими ребрами 2 и мелкопористой капиллярной структурой 3 имеются пористые вставки 5, имеющие проницаемость и теплопроводность более высокие, чем материал мелкопористой капиллярной структуры 3. Пористые вставки 5 выполнены из несмачиваемого материала и заглублены в мелкопористую капиллярную структуру 3. Центральный канал 6 в мелкопористой капиллярной структуре 3 заполнен жидкостью. Испаритель контурной тепловой трубы работает следующим образом. Жидкость из центрального канала 6 пропитывает мелкопористую капиллярную структуру 3. Из-за несмачиваемости вставок 5 жидкость не проникает в их поровое пространство. Тепло, подводимое к корпусу 1, через внутренние теплопередающие ребра 2 и пористые вставки 5 передается к мелкопористой капиллярной структуре 3. Пропитывающая мелкопористую капиллярную структуру 3 жидкость испаряется в непосредственной близости от поверхности контакта между мелкопористой капиллярной структурой 3 и вставками 5 с поступлением пара в поровое пространство вставок 5. Поскольку поровое 2 94982013.08.30 пространство вставок 5 полностью свободно от жидкости, пар проходит через пористые вставки 5 в пароотводные каналы 4 при сравнительно небольшом перепаде давления, что,благодаря заглубленности вставок 5 в мелкопористую капиллярную структуру 3, в свою очередь, не вызывает заглубления жидкости внутрь мелкопористой капиллярной структуры 3. Тем самым снижается общий перепад давления, а следовательно, и общий перепад температуры в испарителе контурной тепловой трубы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
