Прицепной рулонный пресс-подборщик льна

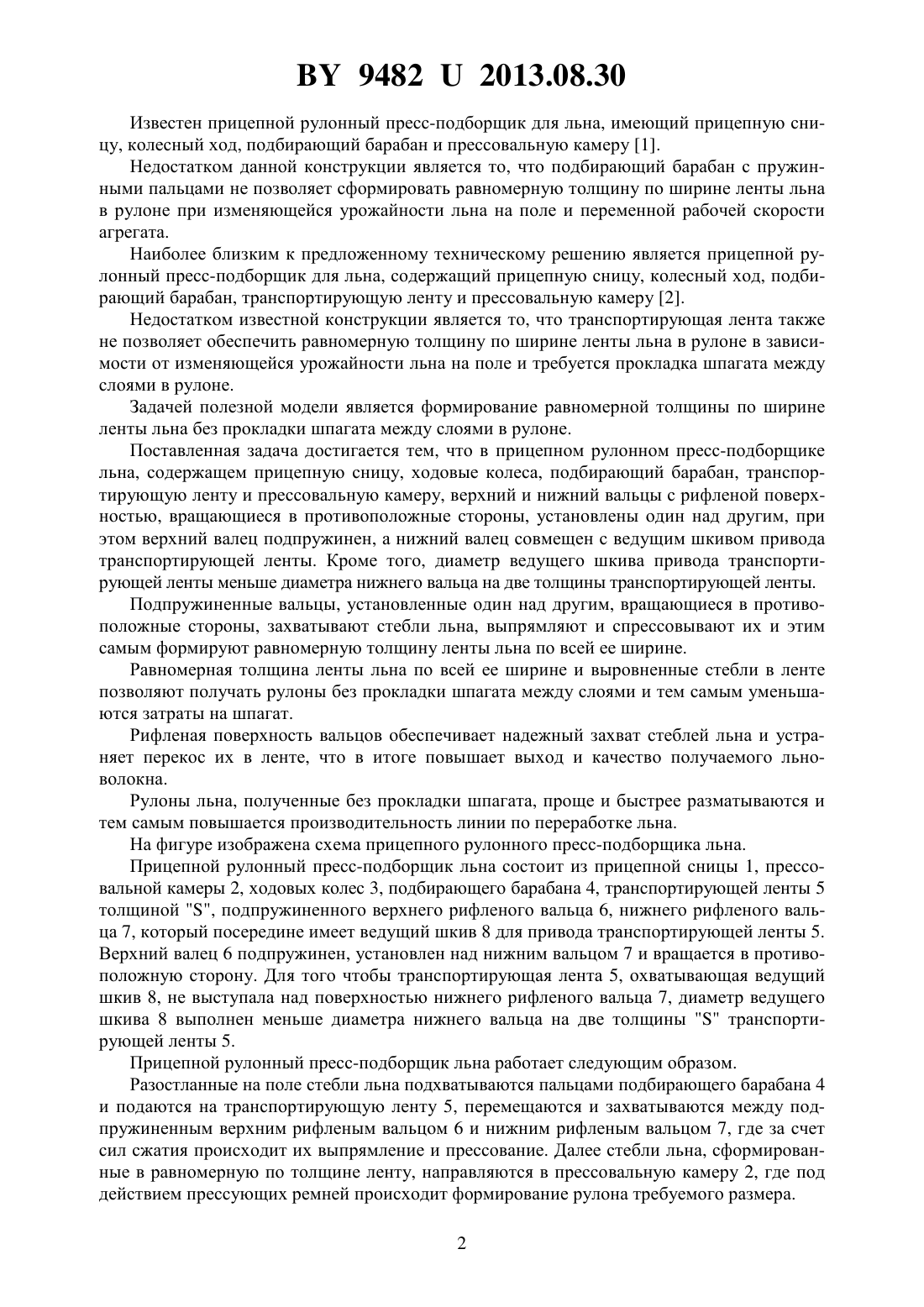

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Трибуналов Михаил Николаевич Лойко Сергей Федорович Лавор Бронислав Львович Оскирко Сергей Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Прицепной рулонный пресс-подборщик льна, содержащий прицепную сницу, ходовые колеса, подбирающий барабан, транспортирующую ленту и прессовальную камеру,отличающийся тем, что вращающиеся в противоположные стороны верхний и нижний вальцы с рифленой поверхностью установлены один над другим, при этом верхний валец подпружинен, а нижний валец совмещен с ведущим шкивом привода транспортирующей ленты. 2. Пресс-подборщик льна по п. 1, отличающийся тем, что диаметр ведущего шкива привода транспортирующей ленты выполнен меньше диаметра нижнего вальца на две толщины транспортирующей ленты. Полезная модель относится к сельскохозяйственному машиностроению, в частности к прицепным рулонным пресс-подборщикам. 94822013.08.30 Известен прицепной рулонный пресс-подборщик для льна, имеющий прицепную сницу, колесный ход, подбирающий барабан и прессовальную камеру 1. Недостатком данной конструкции является то, что подбирающий барабан с пружинными пальцами не позволяет сформировать равномерную толщину по ширине ленты льна в рулоне при изменяющейся урожайности льна на поле и переменной рабочей скорости агрегата. Наиболее близким к предложенному техническому решению является прицепной рулонный пресс-подборщик для льна, содержащий прицепную сницу, колесный ход, подбирающий барабан, транспортирующую ленту и прессовальную камеру 2. Недостатком известной конструкции является то, что транспортирующая лента также не позволяет обеспечить равномерную толщину по ширине ленты льна в рулоне в зависимости от изменяющейся урожайности льна на поле и требуется прокладка шпагата между слоями в рулоне. Задачей полезной модели является формирование равномерной толщины по ширине ленты льна без прокладки шпагата между слоями в рулоне. Поставленная задача достигается тем, что в прицепном рулонном пресс-подборщике льна, содержащем прицепную сницу, ходовые колеса, подбирающий барабан, транспортирующую ленту и прессовальную камеру, верхний и нижний вальцы с рифленой поверхностью, вращающиеся в противоположные стороны, установлены один над другим, при этом верхний валец подпружинен, а нижний валец совмещен с ведущим шкивом привода транспортирующей ленты. Кроме того, диаметр ведущего шкива привода транспортирующей ленты меньше диаметра нижнего вальца на две толщины транспортирующей ленты. Подпружиненные вальцы, установленные один над другим, вращающиеся в противоположные стороны, захватывают стебли льна, выпрямляют и спрессовывают их и этим самым формируют равномерную толщину ленты льна по всей ее ширине. Равномерная толщина ленты льна по всей ее ширине и выровненные стебли в ленте позволяют получать рулоны без прокладки шпагата между слоями и тем самым уменьшаются затраты на шпагат. Рифленая поверхность вальцов обеспечивает надежный захват стеблей льна и устраняет перекос их в ленте, что в итоге повышает выход и качество получаемого льноволокна. Рулоны льна, полученные без прокладки шпагата, проще и быстрее разматываются и тем самым повышается производительность линии по переработке льна. На фигуре изображена схема прицепного рулонного пресс-подборщика льна. Прицепной рулонный пресс-подборщик льна состоит из прицепной сницы 1, прессовальной камеры 2, ходовых колес 3, подбирающего барабана 4, транспортирующей ленты 5 толщиной , подпружиненного верхнего рифленого вальца 6, нижнего рифленого вальца 7, который посередине имеет ведущий шкив 8 для привода транспортирующей ленты 5. Верхний валец 6 подпружинен, установлен над нижним вальцом 7 и вращается в противоположную сторону. Для того чтобы транспортирующая лента 5, охватывающая ведущий шкив 8, не выступала над поверхностью нижнего рифленого вальца 7, диаметр ведущего шкива 8 выполнен меньше диаметра нижнего вальца на две толщинытранспортирующей ленты 5. Прицепной рулонный пресс-подборщик льна работает следующим образом. Разостланные на поле стебли льна подхватываются пальцами подбирающего барабана 4 и подаются на транспортирующую ленту 5, перемещаются и захватываются между подпружиненным верхним рифленым вальцом 6 и нижним рифленым вальцом 7, где за счет сил сжатия происходит их выпрямление и прессование. Далее стебли льна, сформированные в равномерную по толщине ленту, направляются в прессовальную камеру 2, где под действием прессующих ремней происходит формирование рулона требуемого размера. 2 94822013.08.30 Предлагаемый прицепной рулонный пресс-подборщик льна обеспечивает равномерную толщину по ширине ленты льна без прокладки шпагата между слоями в рулоне. Это упрощает процесс размотки их при переработке, снижает материальные затраты и повышает производительность линии переработки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
