Пневмораспределитель

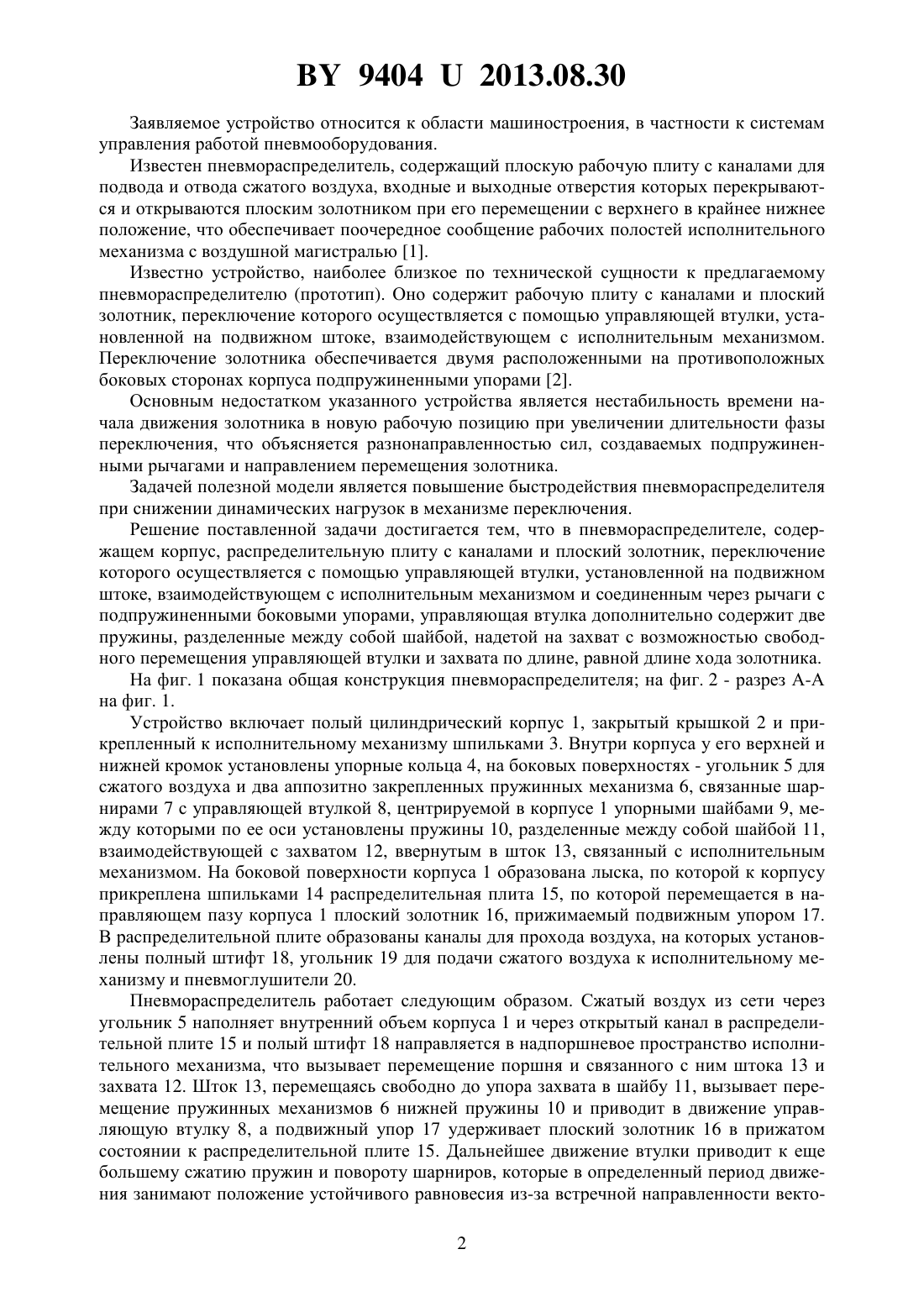

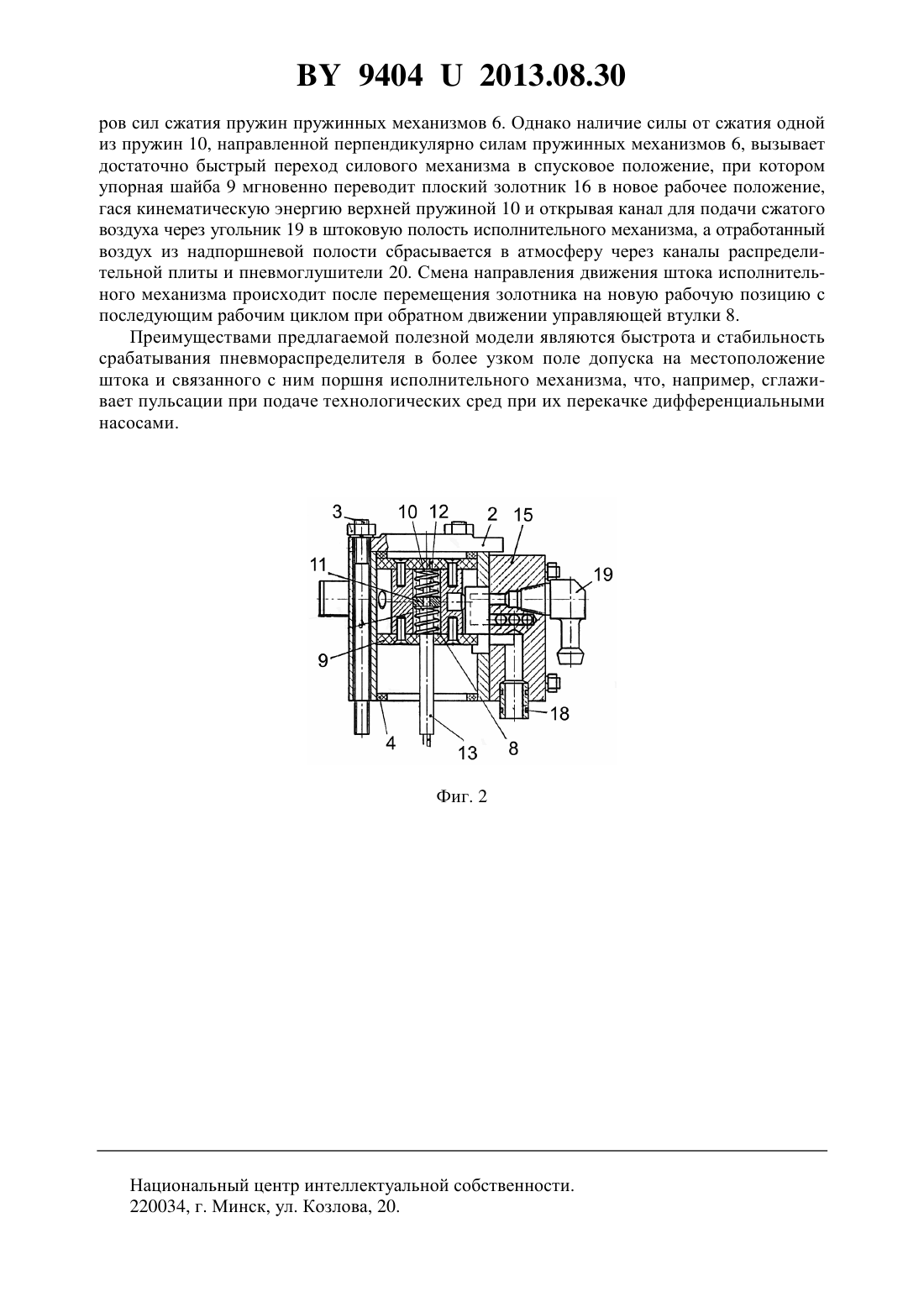

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Хилько Иван Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Пневмораспределитель, включающий корпус, распределительную плиту с каналами и плоский золотник, переключение которого осуществляется с помощью управляющей втулки, установленной на подвижном штоке, взаимодействующем с исполнительным механизмом и соединенном через рычаги с подпружиненными боковыми упорами, отличающийся тем, что управляющая втулка дополнительно содержит две пружины, разделенные между собой шайбой, надетой на захват, с возможностью свободного перемещения управляющей втулки и захвата по длине, равной длине хода золотника. 94042013.08.30 Заявляемое устройство относится к области машиностроения, в частности к системам управления работой пневмооборудования. Известен пневмораспределитель, содержащий плоскую рабочую плиту с каналами для подвода и отвода сжатого воздуха, входные и выходные отверстия которых перекрываются и открываются плоским золотником при его перемещении с верхнего в крайнее нижнее положение, что обеспечивает поочередное сообщение рабочих полостей исполнительного механизма с воздушной магистралью 1. Известно устройство, наиболее близкое по технической сущности к предлагаемому пневмораспределителю (прототип). Оно содержит рабочую плиту с каналами и плоский золотник, переключение которого осуществляется с помощью управляющей втулки, установленной на подвижном штоке, взаимодействующем с исполнительным механизмом. Переключение золотника обеспечивается двумя расположенными на противоположных боковых сторонах корпуса подпружиненными упорами 2. Основным недостатком указанного устройства является нестабильность времени начала движения золотника в новую рабочую позицию при увеличении длительности фазы переключения, что объясняется разнонаправленностью сил, создаваемых подпружиненными рычагами и направлением перемещения золотника. Задачей полезной модели является повышение быстродействия пневмораспределителя при снижении динамических нагрузок в механизме переключения. Решение поставленной задачи достигается тем, что в пневмораспределителе, содержащем корпус, распределительную плиту с каналами и плоский золотник, переключение которого осуществляется с помощью управляющей втулки, установленной на подвижном штоке, взаимодействующем с исполнительным механизмом и соединенным через рычаги с подпружиненными боковыми упорами, управляющая втулка дополнительно содержит две пружины, разделенные между собой шайбой, надетой на захват с возможностью свободного перемещения управляющей втулки и захвата по длине, равной длине хода золотника. На фиг. 1 показана общая конструкция пневмораспределителя на фиг. 2 - разрез А-А на фиг. 1. Устройство включает полый цилиндрический корпус 1, закрытый крышкой 2 и прикрепленный к исполнительному механизму шпильками 3. Внутри корпуса у его верхней и нижней кромок установлены упорные кольца 4, на боковых поверхностях - угольник 5 для сжатого воздуха и два аппозитно закрепленных пружинных механизма 6, связанные шарнирами 7 с управляющей втулкой 8, центрируемой в корпусе 1 упорными шайбами 9, между которыми по ее оси установлены пружины 10, разделенные между собой шайбой 11,взаимодействующей с захватом 12, ввернутым в шток 13, связанный с исполнительным механизмом. На боковой поверхности корпуса 1 образована лыска, по которой к корпусу прикреплена шпильками 14 распределительная плита 15, по которой перемещается в направляющем пазу корпуса 1 плоский золотник 16, прижимаемый подвижным упором 17. В распределительной плите образованы каналы для прохода воздуха, на которых установлены полный штифт 18, угольник 19 для подачи сжатого воздуха к исполнительному механизму и пневмоглушители 20. Пневмораспределитель работает следующим образом. Сжатый воздух из сети через угольник 5 наполняет внутренний объем корпуса 1 и через открытый канал в распределительной плите 15 и полый штифт 18 направляется в надпоршневое пространство исполнительного механизма, что вызывает перемещение поршня и связанного с ним штока 13 и захвата 12. Шток 13, перемещаясь свободно до упора захвата в шайбу 11, вызывает перемещение пружинных механизмов 6 нижней пружины 10 и приводит в движение управляющую втулку 8, а подвижный упор 17 удерживает плоский золотник 16 в прижатом состоянии к распределительной плите 15. Дальнейшее движение втулки приводит к еще большему сжатию пружин и повороту шарниров, которые в определенный период движения занимают положение устойчивого равновесия из-за встречной направленности векто 2 94042013.08.30 ров сил сжатия пружин пружинных механизмов 6. Однако наличие силы от сжатия одной из пружин 10, направленной перпендикулярно силам пружинных механизмов 6, вызывает достаточно быстрый переход силового механизма в спусковое положение, при котором упорная шайба 9 мгновенно переводит плоский золотник 16 в новое рабочее положение,гася кинематическую энергию верхней пружиной 10 и открывая канал для подачи сжатого воздуха через угольник 19 в штоковую полость исполнительного механизма, а отработанный воздух из надпоршневой полости сбрасывается в атмосферу через каналы распределительной плиты и пневмоглушители 20. Смена направления движения штока исполнительного механизма происходит после перемещения золотника на новую рабочую позицию с последующим рабочим циклом при обратном движении управляющей втулки 8. Преимуществами предлагаемой полезной модели являются быстрота и стабильность срабатывания пневмораспределителя в более узком поле допуска на местоположение штока и связанного с ним поршня исполнительного механизма, что, например, сглаживает пульсации при подаче технологических сред при их перекачке дифференциальными насосами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
