Устройство для уборки стружки

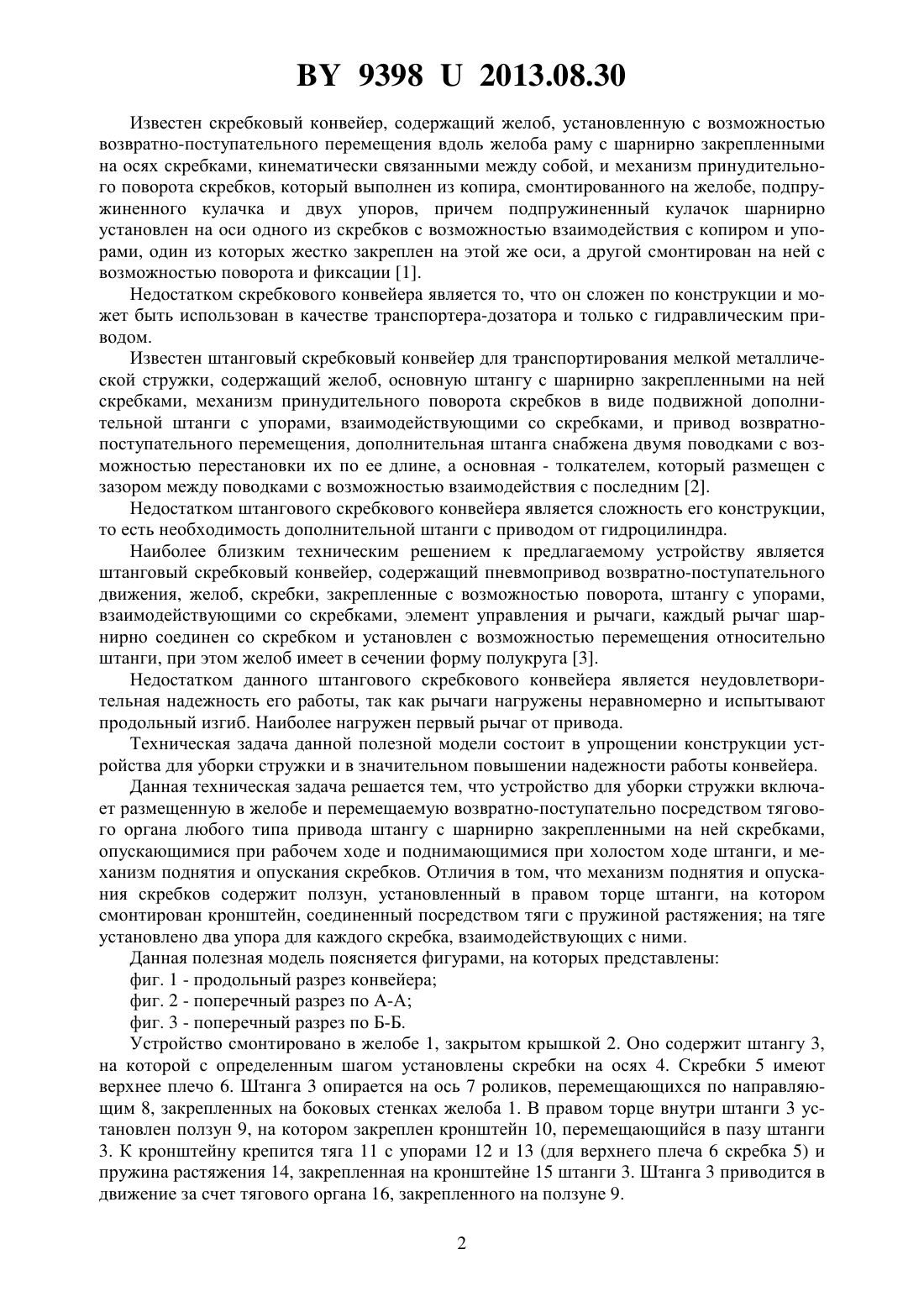

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УБОРКИ СТРУЖКИ(71) Заявитель Учреждение образования Барановичский государственный университет(72) Авторы Барышников Виктор Федорович Федосов Николай Михайлович(73) Патентообладатель Учреждение образования Барановичский государственный университет(57) Устройство для уборки стружки, включающее размещенную в желобе и перемещаемую возвратно-поступательно посредством тягового органа любого типа привода штангу с шарнирно закрепленными на ней скребками, опускающимися при рабочем ходе и поднимающимися при холостом ходе штанги, и механизм поднятия и опускания скребков,отличающееся тем, что механизм поднятия и опускания скребков содержит ползун, установленный в правом торце штанги, на котором смонтирован кронштейн, соединенный посредством тяги с пружиной растяжения на тяге установлено два упора для каждого скребка, взаимодействующих с ними. Фиг. 1 Полезная модель относится к металлообработке и может быть использована для уборки мелкой стружки от станков и на участках в металлообрабатывающих цехах. 93982013.08.30 Известен скребковый конвейер, содержащий желоб, установленную с возможностью возвратно-поступательного перемещения вдоль желоба раму с шарнирно закрепленными на осях скребками, кинематически связанными между собой, и механизм принудительного поворота скребков, который выполнен из копира, смонтированного на желобе, подпружиненного кулачка и двух упоров, причем подпружиненный кулачок шарнирно установлен на оси одного из скребков с возможностью взаимодействия с копиром и упорами, один из которых жестко закреплен на этой же оси, а другой смонтирован на ней с возможностью поворота и фиксации 1. Недостатком скребкового конвейера является то, что он сложен по конструкции и может быть использован в качестве транспортера-дозатора и только с гидравлическим приводом. Известен штанговый скребковый конвейер для транспортирования мелкой металлической стружки, содержащий желоб, основную штангу с шарнирно закрепленными на ней скребками, механизм принудительного поворота скребков в виде подвижной дополнительной штанги с упорами, взаимодействующими со скребками, и привод возвратнопоступательного перемещения, дополнительная штанга снабжена двумя поводками с возможностью перестановки их по ее длине, а основная - толкателем, который размещен с зазором между поводками с возможностью взаимодействия с последним 2. Недостатком штангового скребкового конвейера является сложность его конструкции,то есть необходимость дополнительной штанги с приводом от гидроцилиндра. Наиболее близким техническим решением к предлагаемому устройству является штанговый скребковый конвейер, содержащий пневмопривод возвратно-поступательного движения, желоб, скребки, закрепленные с возможностью поворота, штангу с упорами,взаимодействующими со скребками, элемент управления и рычаги, каждый рычаг шарнирно соединен со скребком и установлен с возможностью перемещения относительно штанги, при этом желоб имеет в сечении форму полукруга 3. Недостатком данного штангового скребкового конвейера является неудовлетворительная надежность его работы, так как рычаги нагружены неравномерно и испытывают продольный изгиб. Наиболее нагружен первый рычаг от привода. Техническая задача данной полезной модели состоит в упрощении конструкции устройства для уборки стружки и в значительном повышении надежности работы конвейера. Данная техническая задача решается тем, что устройство для уборки стружки включает размещенную в желобе и перемещаемую возвратно-поступательно посредством тягового органа любого типа привода штангу с шарнирно закрепленными на ней скребками,опускающимися при рабочем ходе и поднимающимися при холостом ходе штанги, и механизм поднятия и опускания скребков. Отличия в том, что механизм поднятия и опускания скребков содержит ползун, установленный в правом торце штанги, на котором смонтирован кронштейн, соединенный посредством тяги с пружиной растяжения на тяге установлено два упора для каждого скребка, взаимодействующих с ними. Данная полезная модель поясняется фигурами, на которых представлены фиг. 1 - продольный разрез конвейера фиг. 2 - поперечный разрез по А-А фиг. 3 - поперечный разрез по Б-Б. Устройство смонтировано в желобе 1, закрытом крышкой 2. Оно содержит штангу 3,на которой с определенным шагом установлены скребки на осях 4. Скребки 5 имеют верхнее плечо 6. Штанга 3 опирается на ось 7 роликов, перемещающихся по направляющим 8, закрепленных на боковых стенках желоба 1. В правом торце внутри штанги 3 установлен ползун 9, на котором закреплен кронштейн 10, перемещающийся в пазу штанги 3. К кронштейну крепится тяга 11 с упорами 12 и 13 (для верхнего плеча 6 скребка 5) и пружина растяжения 14, закрепленная на кронштейне 15 штанги 3. Штанга 3 приводится в движение за счет тягового органа 16, закрепленного на ползуне 9. 2 93982013.08.30 Устройство работает следующим образом. При рабочем ходе (вправо) ползун 9 сдвигается в штанге 3 на величину , растягивает пружину 14 и за счет упоров 12 и 13, установленных на тяге 11, переводит скребок 5 из холостого положения в рабочее. При этом скребок 5 упирается в задний упор скребка 17,закрепленный на штанге 3, и перемещает стружку 18 на один ход. При холостом ходе(влево) ползун 9 за счет пружины растяжения 14 смещается по пазу в штанге 3 влево от упора 19 до упора 20, смонтированных на крышке 2 желоба 1, на величинуи переводит скребок 5 из рабочего положения в холостое, упираясь в упор 21, закрепленный на штанге 3, не нарушая тела волочения. Данная полезная модель имеет простую конструкцию и высокую надежность в работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
