Устройство для уборки торфа

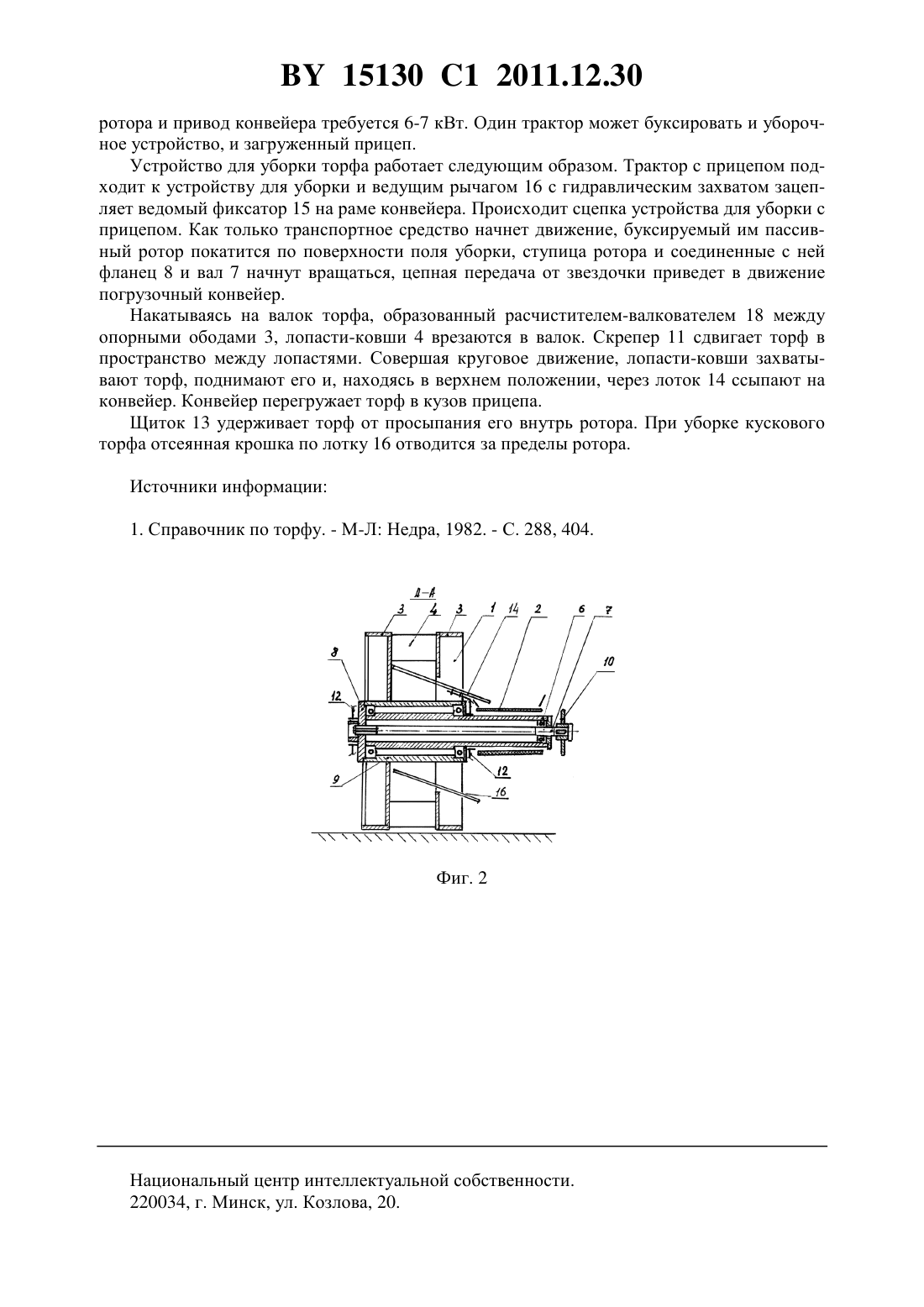

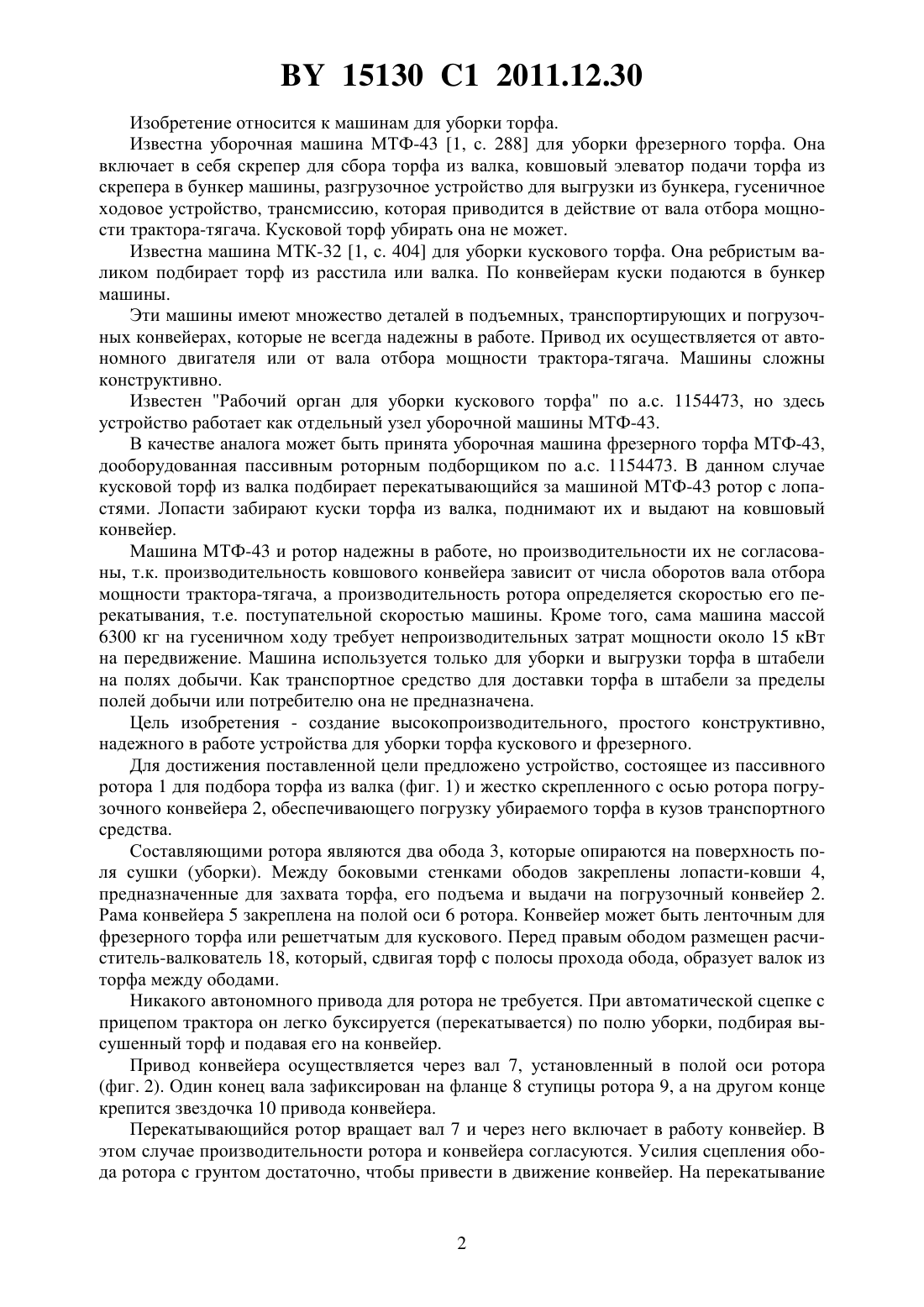

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УБОРКИ ТОРФА(71) Заявитель Чистый Владимир Игнатьевич(72) Авторы Чистый Владимир Игнатьевич Чистый Игнатий Николаевич Шпаковский Михаил Николаевич(73) Патентообладатель Чистый Владимир Игнатьевич(57) Устройство для уборки торфа, содержащее пассивный ротор, оснащенный лопастями,закрепленными между боковыми стенками опорных ободов, установленный внутри пассивного ротора лоток для отвода отсеянной крошки, скрепер для сдвигания торфа и подачи его между лопастями, выполненный с возможностью сцепления с транспортным средством погрузочный конвейер, причем пассивный ротор содержит полую ось, жестко скрепленную с рамой погрузочного конвейера для возможности погрузки убираемого торфа в транспортное средство, при этом в полости оси пассивного ротора установлен вал привода погрузочного конвейера, один конец вала зафиксирован на фланце ступицы пассивного ротора, а на другом конце вала закреплена звездочка цепной передачи, выполненной с возможностью привода в движение погрузочного конвейера от катящегося пассивного ротора при его буксировании транспортным средством. 15130 1 2011.12.30 Изобретение относится к машинам для уборки торфа. Известна уборочная машина МТФ-43 1, с. 288 для уборки фрезерного торфа. Она включает в себя скрепер для сбора торфа из валка, ковшовый элеватор подачи торфа из скрепера в бункер машины, разгрузочное устройство для выгрузки из бункера, гусеничное ходовое устройство, трансмиссию, которая приводится в действие от вала отбора мощности трактора-тягача. Кусковой торф убирать она не может. Известна машина МТК-32 1, с. 404 для уборки кускового торфа. Она ребристым валиком подбирает торф из расстила или валка. По конвейерам куски подаются в бункер машины. Эти машины имеют множество деталей в подъемных, транспортирующих и погрузочных конвейерах, которые не всегда надежны в работе. Привод их осуществляется от автономного двигателя или от вала отбора мощности трактора-тягача. Машины сложны конструктивно. Известен Рабочий орган для уборки кускового торфа по а.с. 1154473, но здесь устройство работает как отдельный узел уборочной машины МТФ-43. В качестве аналога может быть принята уборочная машина фрезерного торфа МТФ-43,дооборудованная пассивным роторным подборщиком по а.с. 1154473. В данном случае кусковой торф из валка подбирает перекатывающийся за машиной МТФ-43 ротор с лопастями. Лопасти забирают куски торфа из валка, поднимают их и выдают на ковшовый конвейер. Машина МТФ-43 и ротор надежны в работе, но производительности их не согласованы, т.к. производительность ковшового конвейера зависит от числа оборотов вала отбора мощности трактора-тягача, а производительность ротора определяется скоростью его перекатывания, т.е. поступательной скоростью машины. Кроме того, сама машина массой 6300 кг на гусеничном ходу требует непроизводительных затрат мощности около 15 кВт на передвижение. Машина используется только для уборки и выгрузки торфа в штабели на полях добычи. Как транспортное средство для доставки торфа в штабели за пределы полей добычи или потребителю она не предназначена. Цель изобретения - создание высокопроизводительного, простого конструктивно,надежного в работе устройства для уборки торфа кускового и фрезерного. Для достижения поставленной цели предложено устройство, состоящее из пассивного ротора 1 для подбора торфа из валка (фиг. 1) и жестко скрепленного с осью ротора погрузочного конвейера 2, обеспечивающего погрузку убираемого торфа в кузов транспортного средства. Составляющими ротора являются два обода 3, которые опираются на поверхность поля сушки (уборки). Между боковыми стенками ободов закреплены лопасти-ковши 4,предназначенные для захвата торфа, его подъема и выдачи на погрузочный конвейер 2. Рама конвейера 5 закреплена на полой оси 6 ротора. Конвейер может быть ленточным для фрезерного торфа или решетчатым для кускового. Перед правым ободом размещен расчиститель-валкователь 18, который, сдвигая торф с полосы прохода обода, образует валок из торфа между ободами. Никакого автономного привода для ротора не требуется. При автоматической сцепке с прицепом трактора он легко буксируется (перекатывается) по полю уборки, подбирая высушенный торф и подавая его на конвейер. Привод конвейера осуществляется через вал 7, установленный в полой оси ротора(фиг. 2). Один конец вала зафиксирован на фланце 8 ступицы ротора 9, а на другом конце крепится звездочка 10 привода конвейера. Перекатывающийся ротор вращает вал 7 и через него включает в работу конвейер. В этом случае производительности ротора и конвейера согласуются. Усилия сцепления обода ротора с грунтом достаточно, чтобы привести в движение конвейер. На перекатывание 15130 1 2011.12.30 ротора и привод конвейера требуется 6-7 кВт. Один трактор может буксировать и уборочное устройство, и загруженный прицеп. Устройство для уборки торфа работает следующим образом. Трактор с прицепом подходит к устройству для уборки и ведущим рычагом 16 с гидравлическим захватом зацепляет ведомый фиксатор 15 на раме конвейера. Происходит сцепка устройства для уборки с прицепом. Как только транспортное средство начнет движение, буксируемый им пассивный ротор покатится по поверхности поля уборки, ступица ротора и соединенные с ней фланец 8 и вал 7 начнут вращаться, цепная передача от звездочки приведет в движение погрузочный конвейер. Накатываясь на валок торфа, образованный расчистителем-валкователем 18 между опорными ободами 3, лопасти-ковши 4 врезаются в валок. Скрепер 11 сдвигает торф в пространство между лопастями. Совершая круговое движение, лопасти-ковши захватывают торф, поднимают его и, находясь в верхнем положении, через лоток 14 ссыпают на конвейер. Конвейер перегружает торф в кузов прицепа. Щиток 13 удерживает торф от просыпания его внутрь ротора. При уборке кускового торфа отсеянная крошка по лотку 16 отводится за пределы ротора. Источники информации 1. Справочник по торфу. - М-Л Недра, 1982. - С. 288, 404. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
