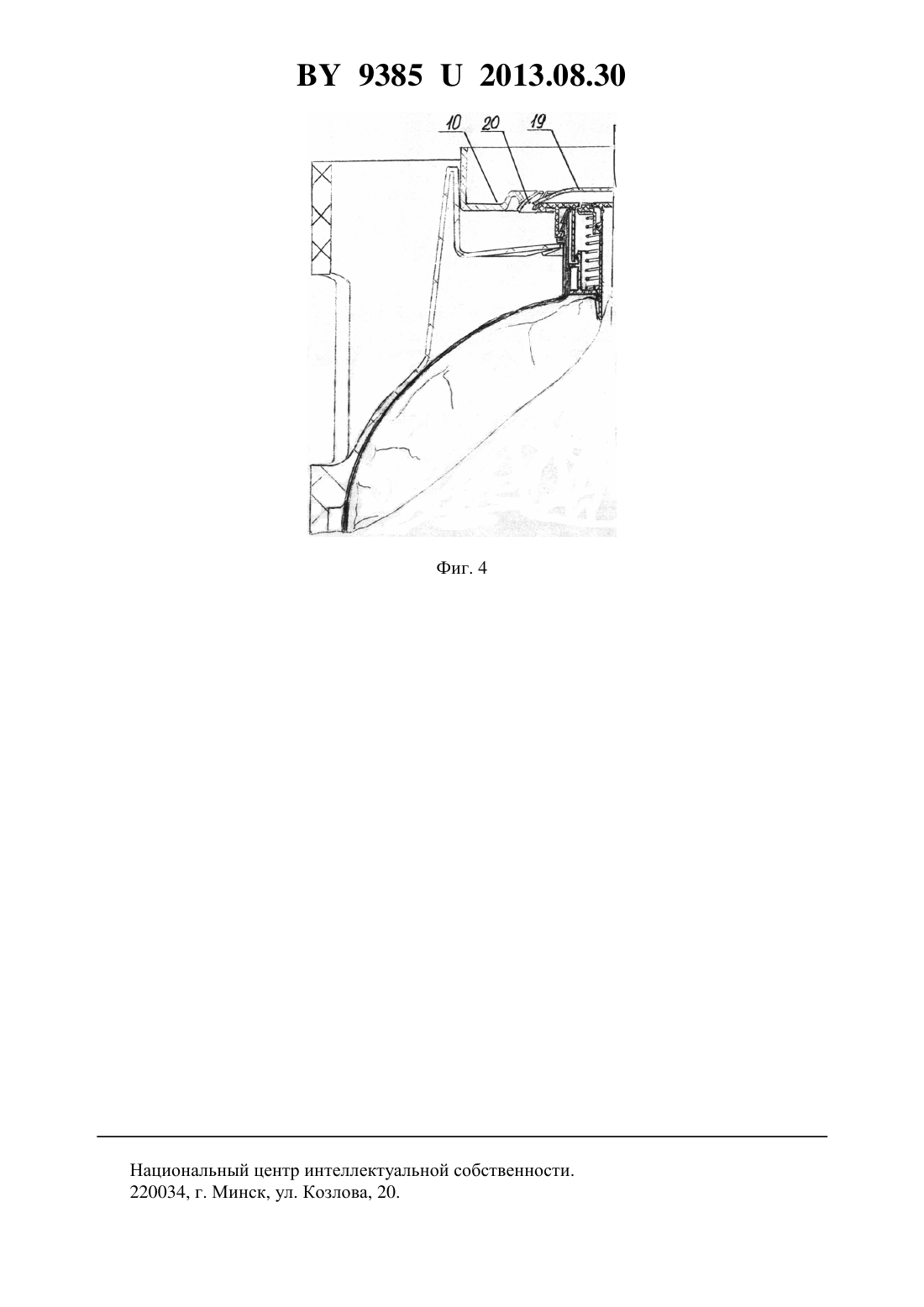

Устройство для хранения, транспортирования и розлива напитков

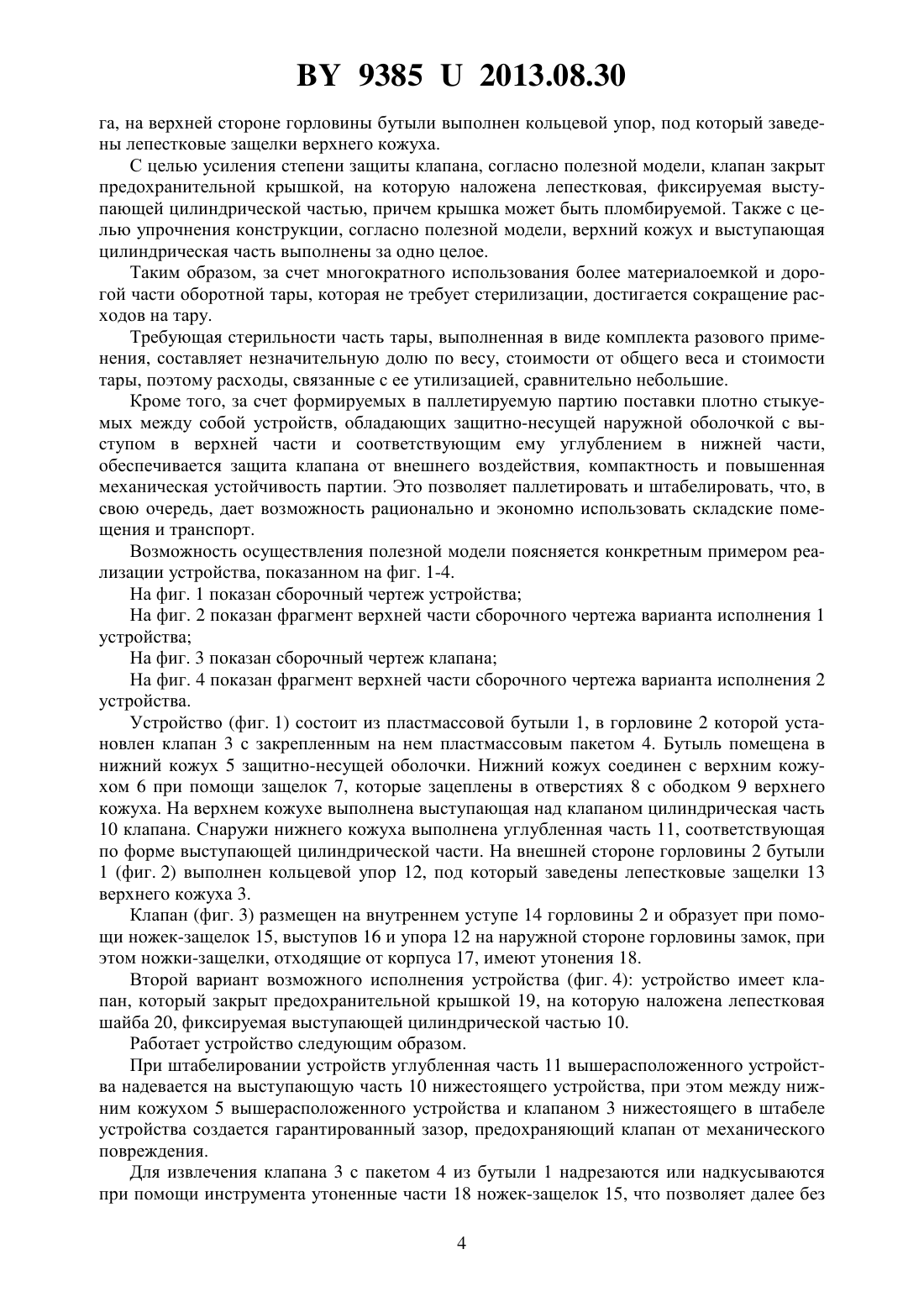

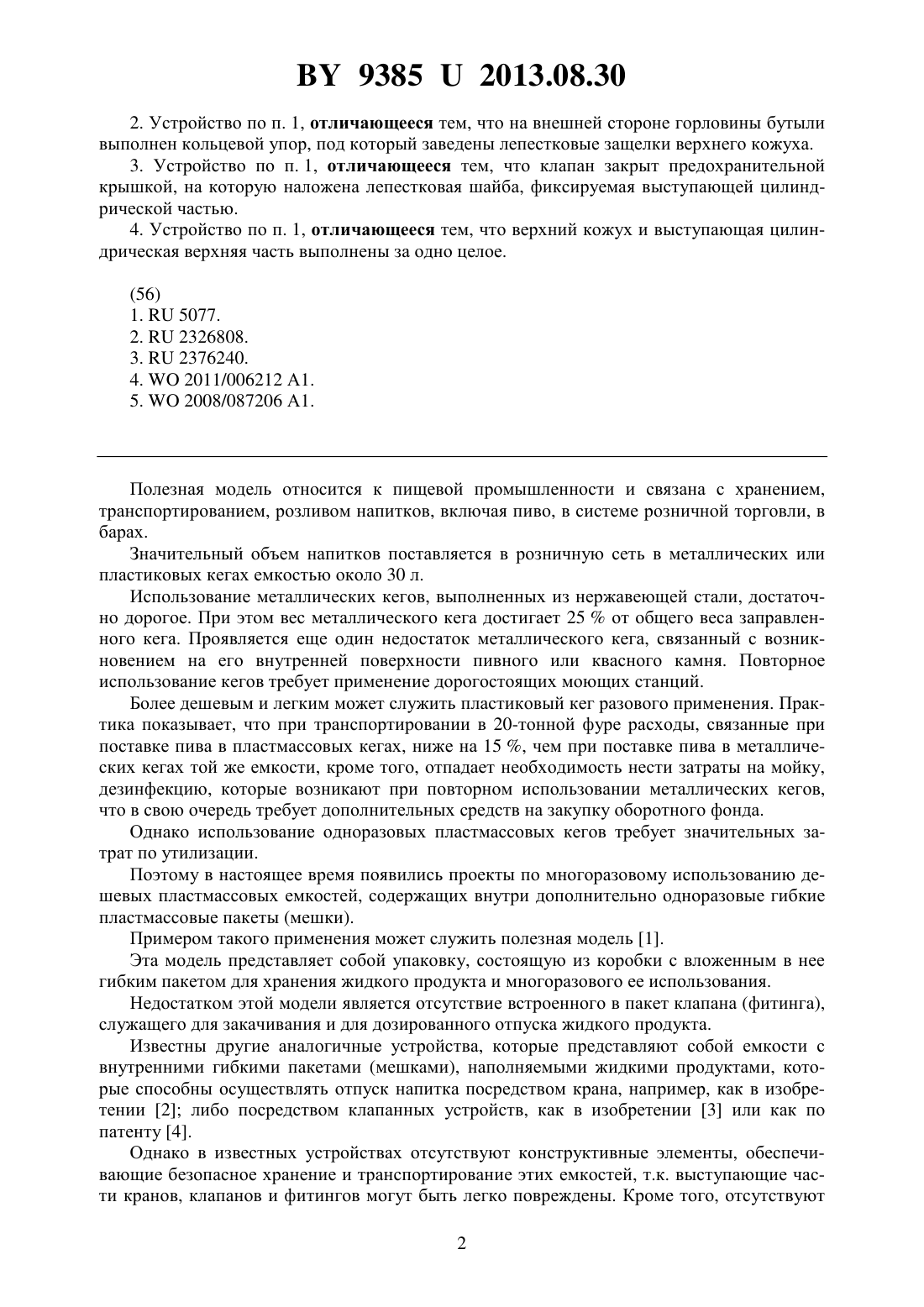

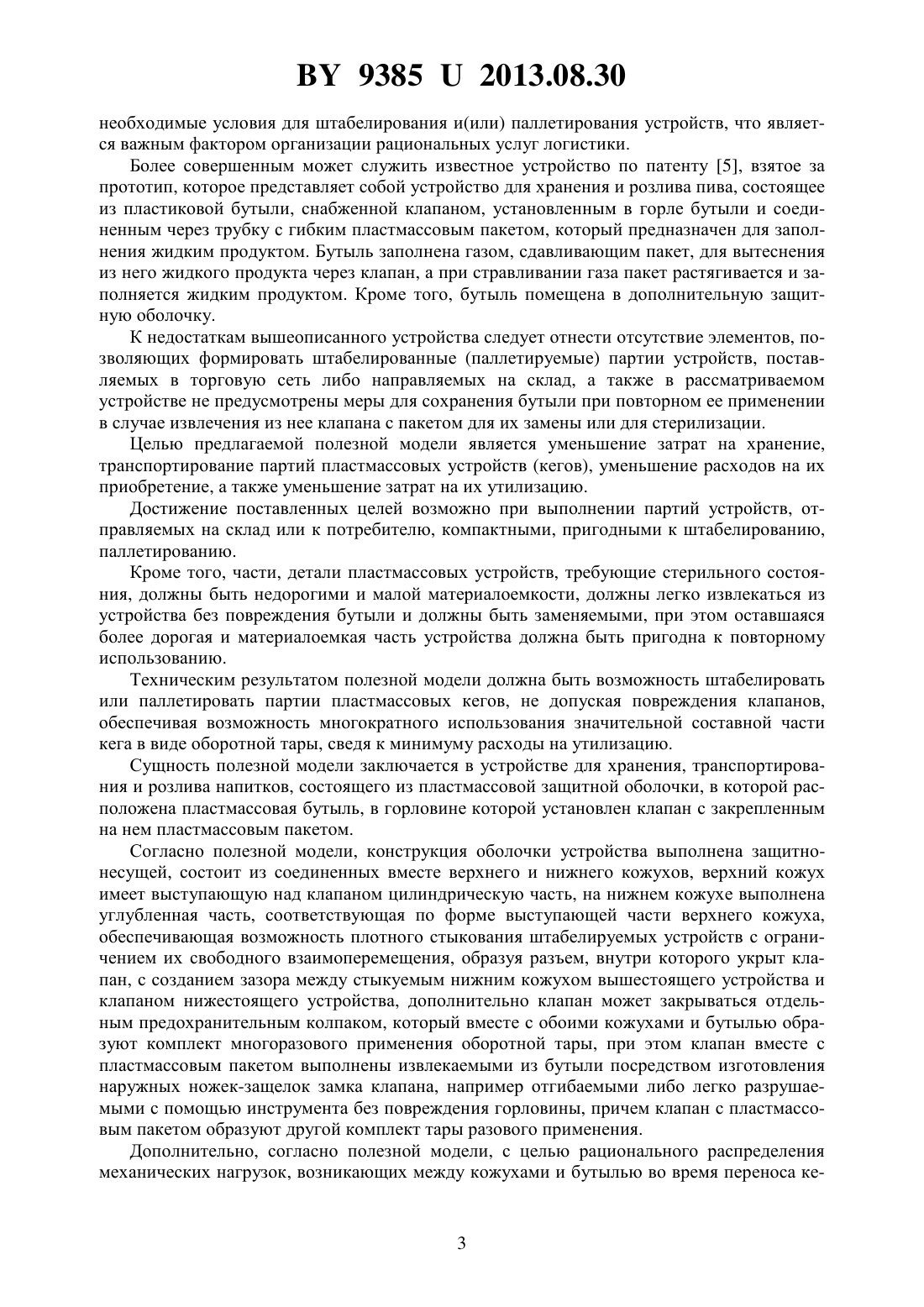

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Генджоян Сима Магмадовна(72) Автор Генджоян Сима Магмадовна(73) Патентообладатель Генджоян Сима Магмадовна(57) 1. Устройство для хранения, транспортирования и розлива напитков, состоящее из пластмассовой защитной оболочки с расположенной в ней пластмассовой бутылью, в горловине которой установлен клапан с закрепленным на нем пакетом, отличающееся тем,что оболочка выполнена защитно-несущей, состоит из соединенных вместе верхнего и нижнего кожухов, верхний кожух имеет выступающую над клапаном цилиндрическую часть, на нижнем кожухе выполнена углубленная часть, соответствующая по форме выступающей части, обеспечивающая возможность стыкования штабелируемых устройств с созданием разъема, внутри которого укрыт клапан, с образованием между стыкуемым нижнем кожухом вышестоящего устройства и клапаном нижестоящего устройства зазора,при этом оба кожуха вместе с бутылью образуют комплект многоразового применения оборотной тары, а клапан с пластмассовым пакетом выполнены извлекаемыми из бутыли,образуют другой комплект тары разового применения. 93852013.08.30 2. Устройство по п. 1, отличающееся тем, что на внешней стороне горловины бутыли выполнен кольцевой упор, под который заведены лепестковые защелки верхнего кожуха. 3. Устройство по п. 1, отличающееся тем, что клапан закрыт предохранительной крышкой, на которую наложена лепестковая шайба, фиксируемая выступающей цилиндрической частью. 4. Устройство по п. 1, отличающееся тем, что верхний кожух и выступающая цилиндрическая верхняя часть выполнены за одно целое. Полезная модель относится к пищевой промышленности и связана с хранением,транспортированием, розливом напитков, включая пиво, в системе розничной торговли, в барах. Значительный объем напитков поставляется в розничную сеть в металлических или пластиковых кегах емкостью около 30 л. Использование металлических кегов, выполненных из нержавеющей стали, достаточно дорогое. При этом вес металлического кега достигает 25 от общего веса заправленного кега. Проявляется еще один недостаток металлического кега, связанный с возникновением на его внутренней поверхности пивного или квасного камня. Повторное использование кегов требует применение дорогостоящих моющих станций. Более дешевым и легким может служить пластиковый кег разового применения. Практика показывает, что при транспортировании в 20-тонной фуре расходы, связанные при поставке пива в пластмассовых кегах, ниже на 15 , чем при поставке пива в металлических кегах той же емкости, кроме того, отпадает необходимость нести затраты на мойку,дезинфекцию, которые возникают при повторном использовании металлических кегов,что в свою очередь требует дополнительных средств на закупку оборотного фонда. Однако использование одноразовых пластмассовых кегов требует значительных затрат по утилизации. Поэтому в настоящее время появились проекты по многоразовому использованию дешевых пластмассовых емкостей, содержащих внутри дополнительно одноразовые гибкие пластмассовые пакеты (мешки). Примером такого применения может служить полезная модель 1. Эта модель представляет собой упаковку, состоящую из коробки с вложенным в нее гибким пакетом для хранения жидкого продукта и многоразового ее использования. Недостатком этой модели является отсутствие встроенного в пакет клапана (фитинга),служащего для закачивания и для дозированного отпуска жидкого продукта. Известны другие аналогичные устройства, которые представляют собой емкости с внутренними гибкими пакетами (мешками), наполняемыми жидкими продуктами, которые способны осуществлять отпуск напитка посредством крана, например, как в изобретении 2 либо посредством клапанных устройств, как в изобретении 3 или как по патенту 4. Однако в известных устройствах отсутствуют конструктивные элементы, обеспечивающие безопасное хранение и транспортирование этих емкостей, т.к. выступающие части кранов, клапанов и фитингов могут быть легко повреждены. Кроме того, отсутствуют 2 93852013.08.30 необходимые условия для штабелирования и(или) паллетирования устройств, что является важным фактором организации рациональных услуг логистики. Более совершенным может служить известное устройство по патенту 5, взятое за прототип, которое представляет собой устройство для хранения и розлива пива, состоящее из пластиковой бутыли, снабженной клапаном, установленным в горле бутыли и соединенным через трубку с гибким пластмассовым пакетом, который предназначен для заполнения жидким продуктом. Бутыль заполнена газом, сдавливающим пакет, для вытеснения из него жидкого продукта через клапан, а при стравливании газа пакет растягивается и заполняется жидким продуктом. Кроме того, бутыль помещена в дополнительную защитную оболочку. К недостаткам вышеописанного устройства следует отнести отсутствие элементов, позволяющих формировать штабелированные (паллетируемые) партии устройств, поставляемых в торговую сеть либо направляемых на склад, а также в рассматриваемом устройстве не предусмотрены меры для сохранения бутыли при повторном ее применении в случае извлечения из нее клапана с пакетом для их замены или для стерилизации. Целью предлагаемой полезной модели является уменьшение затрат на хранение,транспортирование партий пластмассовых устройств (кегов), уменьшение расходов на их приобретение, а также уменьшение затрат на их утилизацию. Достижение поставленных целей возможно при выполнении партий устройств, отправляемых на склад или к потребителю, компактными, пригодными к штабелированию,паллетированию. Кроме того, части, детали пластмассовых устройств, требующие стерильного состояния, должны быть недорогими и малой материалоемкости, должны легко извлекаться из устройства без повреждения бутыли и должны быть заменяемыми, при этом оставшаяся более дорогая и материалоемкая часть устройства должна быть пригодна к повторному использованию. Техническим результатом полезной модели должна быть возможность штабелировать или паллетировать партии пластмассовых кегов, не допуская повреждения клапанов,обеспечивая возможность многократного использования значительной составной части кега в виде оборотной тары, сведя к минимуму расходы на утилизацию. Сущность полезной модели заключается в устройстве для хранения, транспортирования и розлива напитков, состоящего из пластмассовой защитной оболочки, в которой расположена пластмассовая бутыль, в горловине которой установлен клапан с закрепленным на нем пластмассовым пакетом. Согласно полезной модели, конструкция оболочки устройства выполнена защитнонесущей, состоит из соединенных вместе верхнего и нижнего кожухов, верхний кожух имеет выступающую над клапаном цилиндрическую часть, на нижнем кожухе выполнена углубленная часть, соответствующая по форме выступающей части верхнего кожуха,обеспечивающая возможность плотного стыкования штабелируемых устройств с ограничением их свободного взаимоперемещения, образуя разъем, внутри которого укрыт клапан, с созданием зазора между стыкуемым нижним кожухом вышестоящего устройства и клапаном нижестоящего устройства, дополнительно клапан может закрываться отдельным предохранительным колпаком, который вместе с обоими кожухами и бутылью образуют комплект многоразового применения оборотной тары, при этом клапан вместе с пластмассовым пакетом выполнены извлекаемыми из бутыли посредством изготовления наружных ножек-защелок замка клапана, например отгибаемыми либо легко разрушаемыми с помощью инструмента без повреждения горловины, причем клапан с пластмассовым пакетом образуют другой комплект тары разового применения. Дополнительно, согласно полезной модели, с целью рационального распределения механических нагрузок, возникающих между кожухами и бутылью во время переноса ке 3 93852013.08.30 га, на верхней стороне горловины бутыли выполнен кольцевой упор, под который заведены лепестковые защелки верхнего кожуха. С целью усиления степени защиты клапана, согласно полезной модели, клапан закрыт предохранительной крышкой, на которую наложена лепестковая, фиксируемая выступающей цилиндрической частью, причем крышка может быть пломбируемой. Также с целью упрочнения конструкции, согласно полезной модели, верхний кожух и выступающая цилиндрическая часть выполнены за одно целое. Таким образом, за счет многократного использования более материалоемкой и дорогой части оборотной тары, которая не требует стерилизации, достигается сокращение расходов на тару. Требующая стерильности часть тары, выполненная в виде комплекта разового применения, составляет незначительную долю по весу, стоимости от общего веса и стоимости тары, поэтому расходы, связанные с ее утилизацией, сравнительно небольшие. Кроме того, за счет формируемых в паллетируемую партию поставки плотно стыкуемых между собой устройств, обладающих защитно-несущей наружной оболочкой с выступом в верхней части и соответствующим ему углублением в нижней части,обеспечивается защита клапана от внешнего воздействия, компактность и повышенная механическая устойчивость партии. Это позволяет паллетировать и штабелировать, что, в свою очередь, дает возможность рационально иэкономно использовать складские помещения и транспорт. Возможность осуществления полезной модели поясняется конкретным примером реализации устройства, показанном на фиг. 1-4. На фиг. 1 показан сборочный чертеж устройства На фиг. 2 показан фрагмент верхней части сборочного чертежа варианта исполнения 1 устройства На фиг. 3 показан сборочный чертеж клапана На фиг. 4 показан фрагмент верхней части сборочного чертежа варианта исполнения 2 устройства. Устройство (фиг. 1) состоит из пластмассовой бутыли 1, в горловине 2 которой установлен клапан 3 с закрепленным на нем пластмассовым пакетом 4. Бутыль помещена в нижний кожух 5 защитно-несущей оболочки. Нижний кожух соединен с верхним кожухом 6 при помощи защелок 7, которые зацеплены в отверстиях 8 с ободком 9 верхнего кожуха. На верхнем кожухе выполнена выступающая над клапаном цилиндрическая часть 10 клапана. Снаружи нижнего кожуха выполнена углубленная часть 11, соответствующая по форме выступающей цилиндрической части. На внешней стороне горловины 2 бутыли 1 (фиг. 2) выполнен кольцевой упор 12, под который заведены лепестковые защелки 13 верхнего кожуха 3. Клапан (фиг. 3) размещен на внутреннем уступе 14 горловины 2 и образует при помощи ножек-защелок 15, выступов 16 и упора 12 на наружной стороне горловины замок, при этом ножки-защелки, отходящие от корпуса 17, имеют утонения 18. Второй вариант возможного исполнения устройства (фиг. 4) устройство имеет клапан, который закрыт предохранительной крышкой 19, на которую наложена лепестковая шайба 20, фиксируемая выступающей цилиндрической частью 10. Работает устройство следующим образом. При штабелировании устройств углубленная часть 11 вышерасположенного устройства надевается на выступающую часть 10 нижестоящего устройства, при этом между нижним кожухом 5 вышерасположенного устройства и клапаном 3 нижестоящего в штабеле устройства создается гарантированный зазор, предохраняющий клапан от механического повреждения. Для извлечения клапана 3 с пакетом 4 из бутыли 1 надрезаются или надкусываются при помощи инструмента утоненные части 18 ножек-защелок 15, что позволяет далее без 4 93852013.08.30 особых затруднений ломать их, затем удалять корпус 17, после этого без особых усилий извлекаются из горловины оставшиеся части клапана и пустой пакет, до этого висевшие на уступе 14. Существенные признаки отличительные от прототипа, характеризуются тем, что наружная оболочка выполнена защитно-несущей и состоит из нижнего и верхнего кожухов за счет выступающей цилиндрической части верхнего кожуха и соответствующего по форме углубления на нижнем кожухе обеспечивается возможность штабеллирования устройств с образованием между штабеллироваными устройствами разъема, внутри которого укрыт и защищен клапан нижестоящего устройства клапан выполнен извлекаемым вместе с пакетом из бутыли без повреждения ее материалоемкая часть устройства, а именно бутыль вместе с кожухами, образует комплект многоразового применения оборотной тары. Таким образом, предложенный новый набор технических средств позволяет достигать поставленных целей. Для изготовления пакета может быть использован полиэтилен, применяемый в пищевой промышленности пластмассовые детали клапана изготавливаются из полиформальдегида, или полистирола, или АБС-пластика, или поликарбоната бутыль - из полиэтилена или поликарбоната кожухи - из полиэтилена, или полистирола, или пропилена. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
