Устройство для перегрузки сыпучих материалов с технологического оборудования на ленточный конвейер

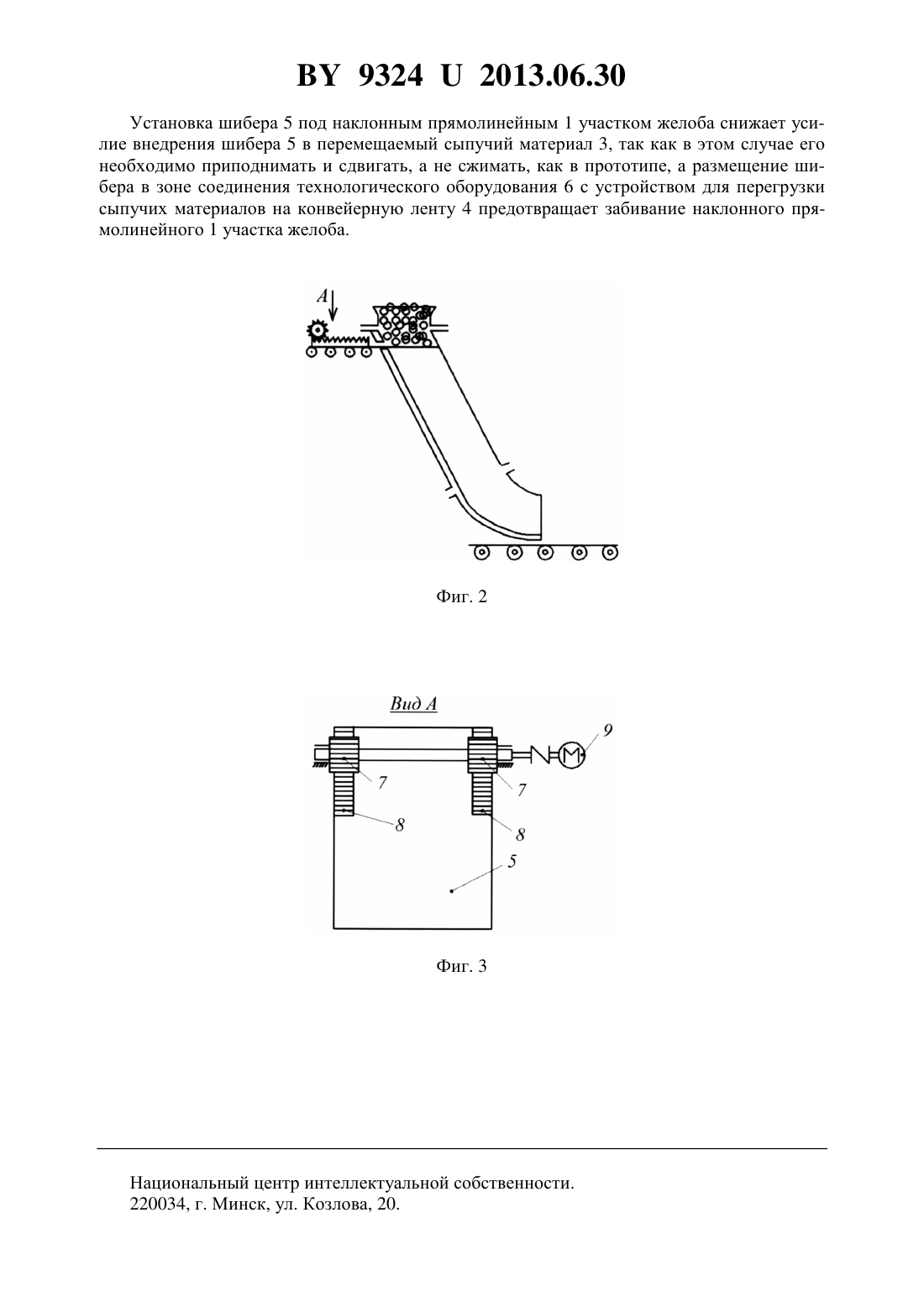

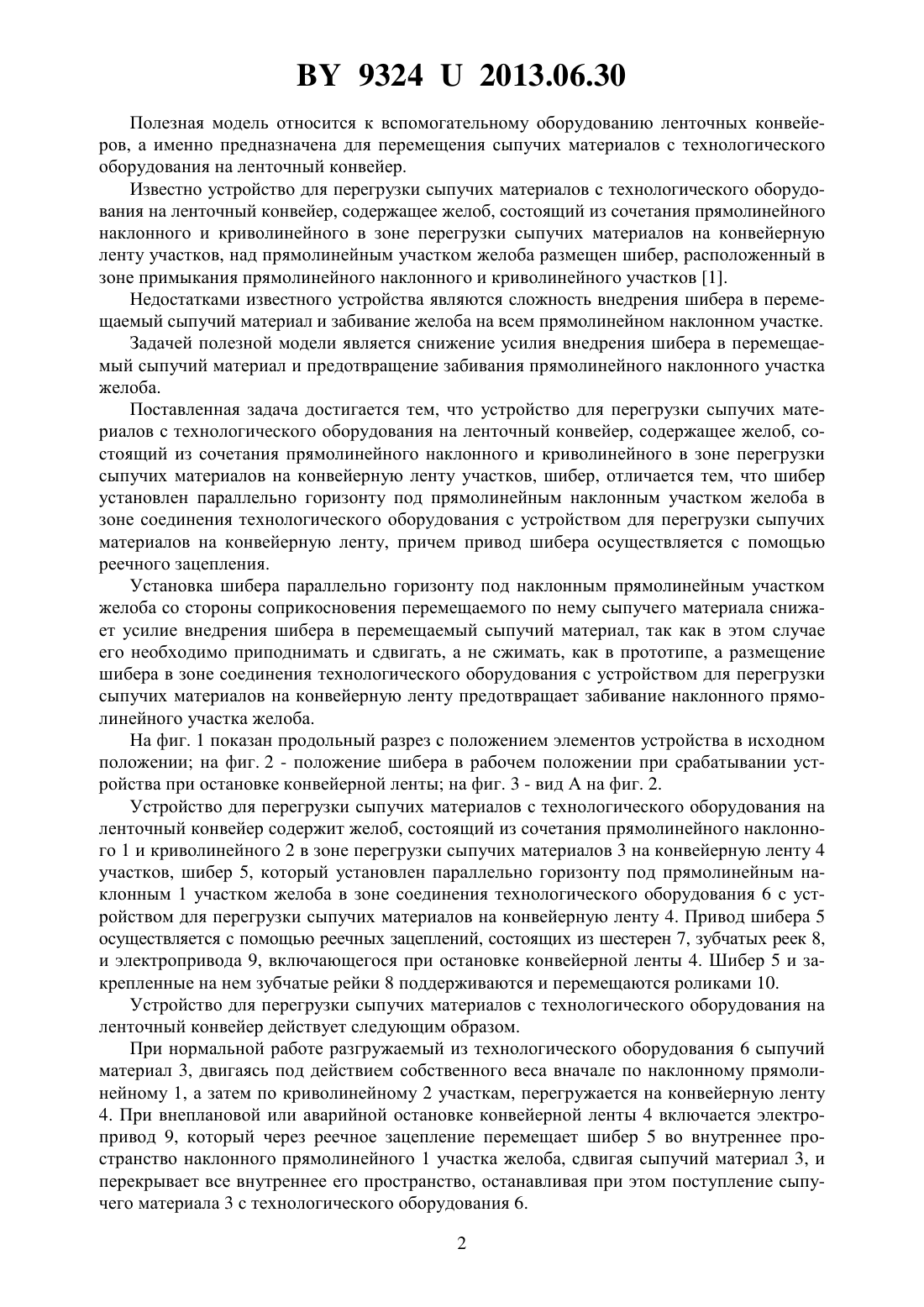

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ С ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ НА ЛЕНТОЧНЫЙ КОНВЕЙЕР(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сашко Константин ВладимировичРоманюк Николай НиколаевичКим Наталья ПавловнаРоманюк Владимир ЮрьевичГриневич Ксения Александровна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для перегрузки сыпучих материалов с технологического оборудования на ленточный конвейер, содержащее желоб, состоящий из сочетания прямолинейного наклонного и криволинейного в зоне перегрузки сыпучих материалов на конвейерную ленту участков, шибер, отличающееся тем, что шибер установлен параллельно горизонту под прямолинейным наклонным участком желоба в зоне соединения технологического оборудования с устройством для перегрузки сыпучих материалов на конвейерную ленту, причем привод шибера осуществляется с помощью реечного зацепления.(56) 1. Патент РФ на изобретение 24562231, МПК 65 47/18,65 47/7. 93242013.06.30 Полезная модель относится к вспомогательному оборудованию ленточных конвейеров, а именно предназначена для перемещения сыпучих материалов с технологического оборудования на ленточный конвейер. Известно устройство для перегрузки сыпучих материалов с технологического оборудования на ленточный конвейер, содержащее желоб, состоящий из сочетания прямолинейного наклонного и криволинейного в зоне перегрузки сыпучих материалов на конвейерную ленту участков, над прямолинейным участком желоба размещен шибер, расположенный в зоне примыкания прямолинейного наклонного и криволинейного участков 1. Недостатками известного устройства являются сложность внедрения шибера в перемещаемый сыпучий материал и забивание желоба на всем прямолинейном наклонном участке. Задачей полезной модели является снижение усилия внедрения шибера в перемещаемый сыпучий материал и предотвращение забивания прямолинейного наклонного участка желоба. Поставленная задача достигается тем, что устройство для перегрузки сыпучих материалов с технологического оборудования на ленточный конвейер, содержащее желоб, состоящий из сочетания прямолинейного наклонного и криволинейного в зоне перегрузки сыпучих материалов на конвейерную ленту участков, шибер, отличается тем, что шибер установлен параллельно горизонту под прямолинейным наклонным участком желоба в зоне соединения технологического оборудования с устройством для перегрузки сыпучих материалов на конвейерную ленту, причем привод шибера осуществляется с помощью реечного зацепления. Установка шибера параллельно горизонту под наклонным прямолинейным участком желоба со стороны соприкосновения перемещаемого по нему сыпучего материала снижает усилие внедрения шибера в перемещаемый сыпучий материал, так как в этом случае его необходимо приподнимать и сдвигать, а не сжимать, как в прототипе, а размещение шибера в зоне соединения технологического оборудования с устройством для перегрузки сыпучих материалов на конвейерную ленту предотвращает забивание наклонного прямолинейного участка желоба. На фиг. 1 показан продольный разрез с положением элементов устройства в исходном положении на фиг. 2 - положение шибера в рабочем положении при срабатывании устройства при остановке конвейерной ленты на фиг. 3 - вид А на фиг. 2. Устройство для перегрузки сыпучих материалов с технологического оборудования на ленточный конвейер содержит желоб, состоящий из сочетания прямолинейного наклонного 1 и криволинейного 2 в зоне перегрузки сыпучих материалов 3 на конвейерную ленту 4 участков, шибер 5, который установлен параллельно горизонту под прямолинейным наклонным 1 участком желоба в зоне соединения технологического оборудования 6 с устройством для перегрузки сыпучих материалов на конвейерную ленту 4. Привод шибера 5 осуществляется с помощью реечных зацеплений, состоящих из шестерен 7, зубчатых реек 8,и электропривода 9, включающегося при остановке конвейерной ленты 4. Шибер 5 и закрепленные на нем зубчатые рейки 8 поддерживаются и перемещаются роликами 10. Устройство для перегрузки сыпучих материалов с технологического оборудования на ленточный конвейер действует следующим образом. При нормальной работе разгружаемый из технологического оборудования 6 сыпучий материал 3, двигаясь под действием собственного веса вначале по наклонному прямолинейному 1, а затем по криволинейному 2 участкам, перегружается на конвейерную ленту 4. При внеплановой или аварийной остановке конвейерной ленты 4 включается электропривод 9, который через реечное зацепление перемещает шибер 5 во внутреннее пространство наклонного прямолинейного 1 участка желоба, сдвигая сыпучий материал 3, и перекрывает все внутреннее его пространство, останавливая при этом поступление сыпучего материала 3 с технологического оборудования 6. 2 93242013.06.30 Установка шибера 5 под наклонным прямолинейным 1 участком желоба снижает усилие внедрения шибера 5 в перемещаемый сыпучий материал 3, так как в этом случае его необходимо приподнимать и сдвигать, а не сжимать, как в прототипе, а размещение шибера в зоне соединения технологического оборудования 6 с устройством для перегрузки сыпучих материалов на конвейерную ленту 4 предотвращает забивание наклонного прямолинейного 1 участка желоба. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
