Циклонно-пенный аппарат

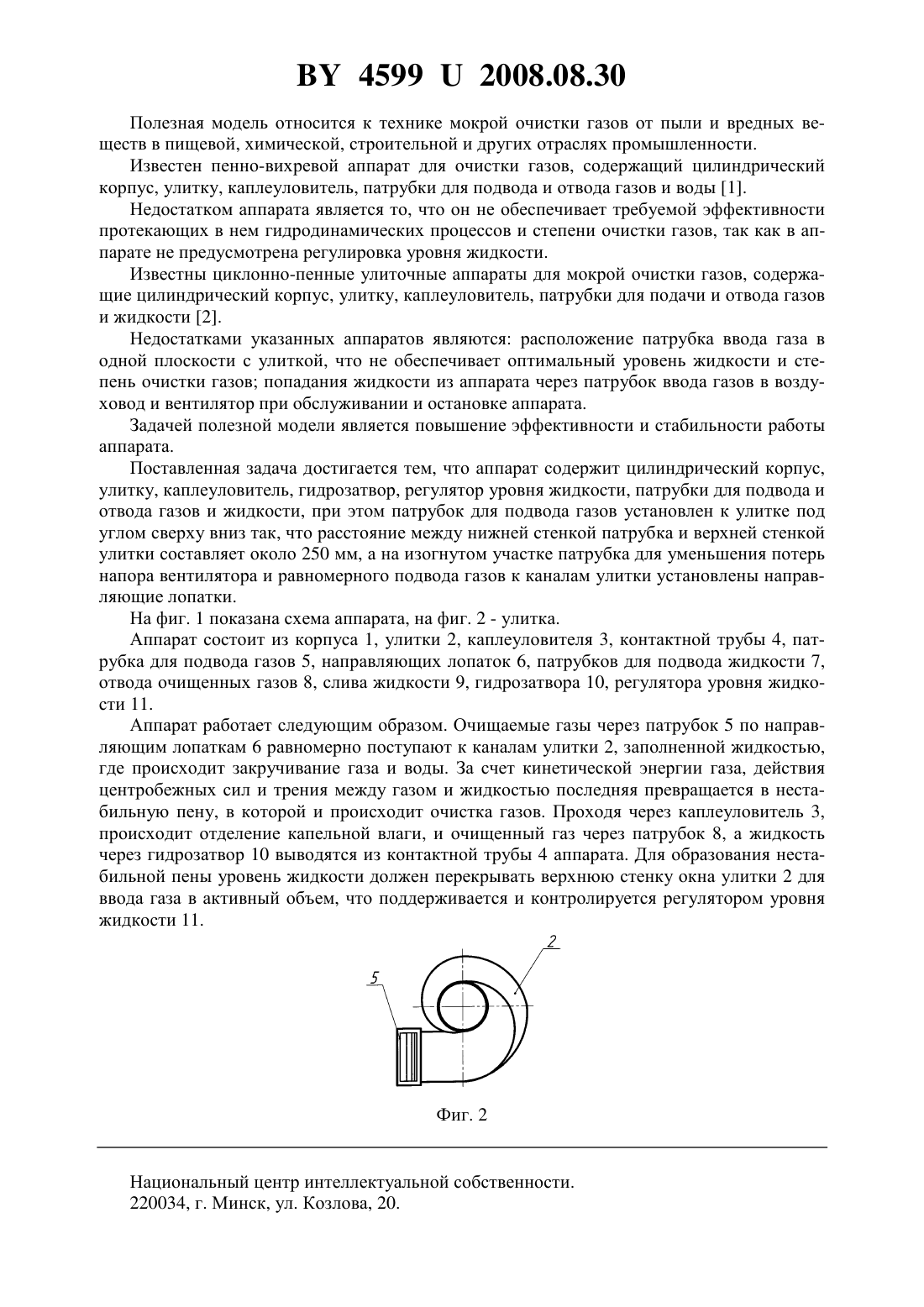

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское дочернее унитарное предприятие Институт мясомолочной промышленности Республиканского предприятия Научнопрактический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Ветров Владимир Степанович Маркевич Юрий Иванович Дикуть Борис Александрович Измер Александр Николаевич(73) Патентообладатель Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского предприятия Научнопрактический центр Национальной академии наук Беларуси по продовольствию(57) Циклонно-пенный аппарат, содержащий цилиндрический корпус, улитку, каплеуловитель, гидрозатвор, регулятор уровня жидкости, патрубки для подвода и отвода газа и воды, отличающийся тем, что патрубок для подвода газов установлен к улитке под углом сверху вниз так, что расстояние между нижней стенкой патрубка и верхней стенкой улитки составляет около 250 мм, а на изогнутом участке патрубка установлены направляющие лопатки. 45992008.08.30 Полезная модель относится к технике мокрой очистки газов от пыли и вредных веществ в пищевой, химической, строительной и других отраслях промышленности. Известен пенно-вихревой аппарат для очистки газов, содержащий цилиндрический корпус, улитку, каплеуловитель, патрубки для подвода и отвода газов и воды 1. Недостатком аппарата является то, что он не обеспечивает требуемой эффективности протекающих в нем гидродинамических процессов и степени очистки газов, так как в аппарате не предусмотрена регулировка уровня жидкости. Известны циклонно-пенные улиточные аппараты для мокрой очистки газов, содержащие цилиндрический корпус, улитку, каплеуловитель, патрубки для подачи и отвода газов и жидкости 2. Недостатками указанных аппаратов являются расположение патрубка ввода газа в одной плоскости с улиткой, что не обеспечивает оптимальный уровень жидкости и степень очистки газов попадания жидкости из аппарата через патрубок ввода газов в воздуховод и вентилятор при обслуживании и остановке аппарата. Задачей полезной модели является повышение эффективности и стабильности работы аппарата. Поставленная задача достигается тем, что аппарат содержит цилиндрический корпус,улитку, каплеуловитель, гидрозатвор, регулятор уровня жидкости, патрубки для подвода и отвода газов и жидкости, при этом патрубок для подвода газов установлен к улитке под углом сверху вниз так, что расстояние между нижней стенкой патрубка и верхней стенкой улитки составляет около 250 мм, а на изогнутом участке патрубка для уменьшения потерь напора вентилятора и равномерного подвода газов к каналам улитки установлены направляющие лопатки. На фиг. 1 показана схема аппарата, на фиг. 2 - улитка. Аппарат состоит из корпуса 1, улитки 2, каплеуловителя 3, контактной трубы 4, патрубка для подвода газов 5, направляющих лопаток 6, патрубков для подвода жидкости 7,отвода очищенных газов 8, слива жидкости 9, гидрозатвора 10, регулятора уровня жидкости 11. Аппарат работает следующим образом. Очищаемые газы через патрубок 5 по направляющим лопаткам 6 равномерно поступают к каналам улитки 2, заполненной жидкостью,где происходит закручивание газа и воды. За счет кинетической энергии газа, действия центробежных сил и трения между газом и жидкостью последняя превращается в нестабильную пену, в которой и происходит очистка газов. Проходя через каплеуловитель 3,происходит отделение капельной влаги, и очищенный газ через патрубок 8, а жидкость через гидрозатвор 10 выводятся из контактной трубы 4 аппарата. Для образования нестабильной пены уровень жидкости должен перекрывать верхнюю стенку окна улитки 2 для ввода газа в активный объем, что поддерживается и контролируется регулятором уровня жидкости 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
