Ленточный конвейер для грузолюдских перевозок

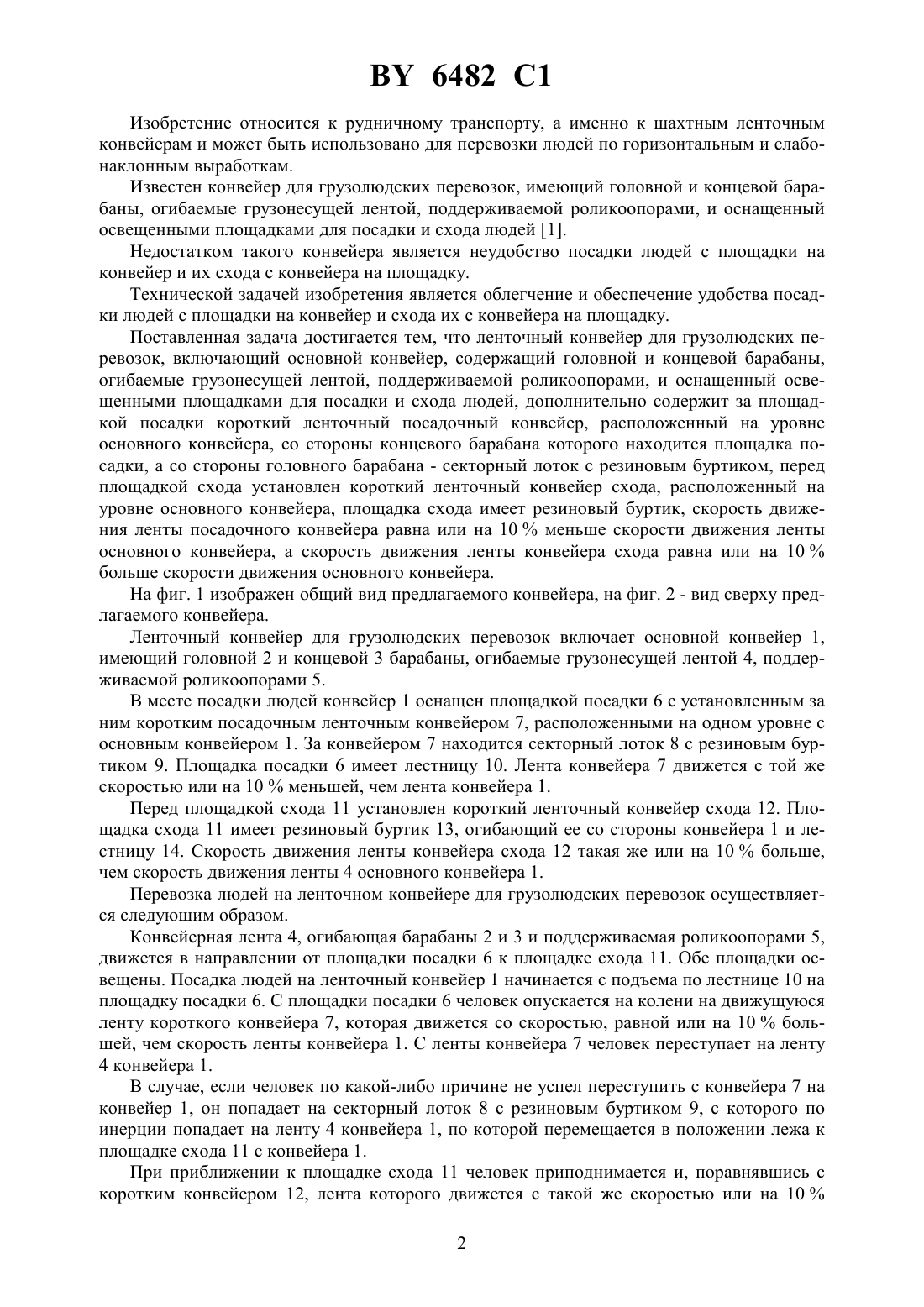

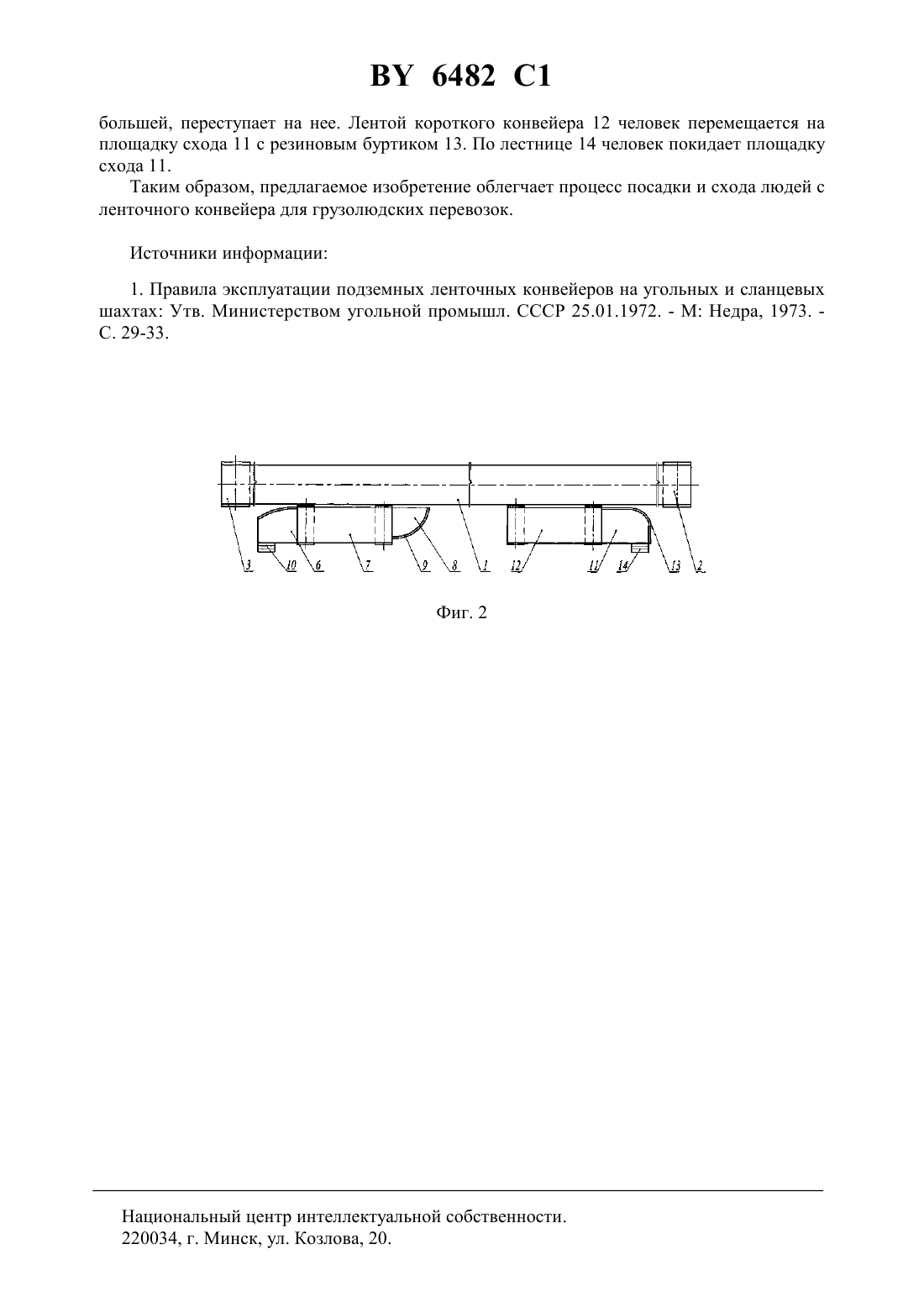

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛЕНТОЧНЫЙ КОНВЕЙЕР ДЛЯ ГРУЗОЛЮДСКИХ ПЕРЕВОЗОК(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Автор Щерба Владимир Яковлевич(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Ленточный конвейер для грузолюдских перевозок, включающий основной конвейер,содержащий головной и концевой барабаны, огибаемые грузонесущей лентой, поддерживаемой роликоопорами, и оснащенный освещенными площадками для посадки и схода людей, отличающийся тем, что содержит за площадкой посадки короткий ленточный посадочный конвейер, расположенный на уровне основного конвейера, со стороны концевого барабана которого находится площадка посадки, а со стороны головного барабана секторный лоток с резиновым буртиком, перед площадкой схода установлен короткий ленточный конвейер схода, расположенный на уровне основного конвейера, площадка схода имеет резиновый буртик, скорость движения ленты посадочного конвейера равна или на 10 меньше скорости движения ленты основного конвейера, а скорость движения ленты конвейера схода равна или на 10 больше скорости движения ленты основного конвейера.(56) Правила эксплуатации подземных ленточных конвейеров на угольных и сланцевых шахтах. - М. Недра, 1973. - С. 29-33.1051325 , 1983.1033779 , 1983.977832, 1982.2130992 , 1984. 6482 1 Изобретение относится к рудничному транспорту, а именно к шахтным ленточным конвейерам и может быть использовано для перевозки людей по горизонтальным и слабонаклонным выработкам. Известен конвейер для грузолюдских перевозок, имеющий головной и концевой барабаны, огибаемые грузонесущей лентой, поддерживаемой роликоопорами, и оснащенный освещенными площадками для посадки и схода людей 1. Недостатком такого конвейера является неудобство посадки людей с площадки на конвейер и их схода с конвейера на площадку. Технической задачей изобретения является облегчение и обеспечение удобства посадки людей с площадки на конвейер и схода их с конвейера на площадку. Поставленная задача достигается тем, что ленточный конвейер для грузолюдских перевозок, включающий основной конвейер, содержащий головной и концевой барабаны,огибаемые грузонесущей лентой, поддерживаемой роликоопорами, и оснащенный освещенными площадками для посадки и схода людей, дополнительно содержит за площадкой посадки короткий ленточный посадочный конвейер, расположенный на уровне основного конвейера, со стороны концевого барабана которого находится площадка посадки, а со стороны головного барабана - секторный лоток с резиновым буртиком, перед площадкой схода установлен короткий ленточный конвейер схода, расположенный на уровне основного конвейера, площадка схода имеет резиновый буртик, скорость движения ленты посадочного конвейера равна или на 10 меньше скорости движения ленты основного конвейера, а скорость движения ленты конвейера схода равна или на 10 больше скорости движения основного конвейера. На фиг. 1 изображен общий вид предлагаемого конвейера, на фиг. 2 - вид сверху предлагаемого конвейера. Ленточный конвейер для грузолюдских перевозок включает основной конвейер 1,имеющий головной 2 и концевой 3 барабаны, огибаемые грузонесущей лентой 4, поддерживаемой роликоопорами 5. В месте посадки людей конвейер 1 оснащен площадкой посадки 6 с установленным за ним коротким посадочным ленточным конвейером 7, расположенными на одном уровне с основным конвейером 1. За конвейером 7 находится секторный лоток 8 с резиновым буртиком 9. Площадка посадки 6 имеет лестницу 10. Лента конвейера 7 движется с той же скоростью или на 10 меньшей, чем лента конвейера 1. Перед площадкой схода 11 установлен короткий ленточный конвейер схода 12. Площадка схода 11 имеет резиновый буртик 13, огибающий ее со стороны конвейера 1 и лестницу 14. Скорость движения ленты конвейера схода 12 такая же или на 10 больше,чем скорость движения ленты 4 основного конвейера 1. Перевозка людей на ленточном конвейере для грузолюдских перевозок осуществляется следующим образом. Конвейерная лента 4, огибающая барабаны 2 и 3 и поддерживаемая роликоопорами 5,движется в направлении от площадки посадки 6 к площадке схода 11. Обе площадки освещены. Посадка людей на ленточный конвейер 1 начинается с подъема по лестнице 10 на площадку посадки 6. С площадки посадки 6 человек опускается на колени на движущуюся ленту короткого конвейера 7, которая движется со скоростью, равной или на 10 большей, чем скорость ленты конвейера 1. С ленты конвейера 7 человек переступает на ленту 4 конвейера 1. В случае, если человек по какой-либо причине не успел переступить с конвейера 7 на конвейер 1, он попадает на секторный лоток 8 с резиновым буртиком 9, с которого по инерции попадает на ленту 4 конвейера 1, по которой перемещается в положении лежа к площадке схода 11 с конвейера 1. При приближении к площадке схода 11 человек приподнимается и, поравнявшись с коротким конвейером 12, лента которого движется с такой же скоростью или на 102 6482 1 большей, переступает на нее. Лентой короткого конвейера 12 человек перемещается на площадку схода 11 с резиновым буртиком 13. По лестнице 14 человек покидает площадку схода 11. Таким образом, предлагаемое изобретение облегчает процесс посадки и схода людей с ленточного конвейера для грузолюдских перевозок. Источники информации 1. Правила эксплуатации подземных ленточных конвейеров на угольных и сланцевых шахтах Утв. Министерством угольной промышл. СССР 25.01.1972. - М Недра, 1973. С. 29-33. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
