Ворошилка кускового торфа

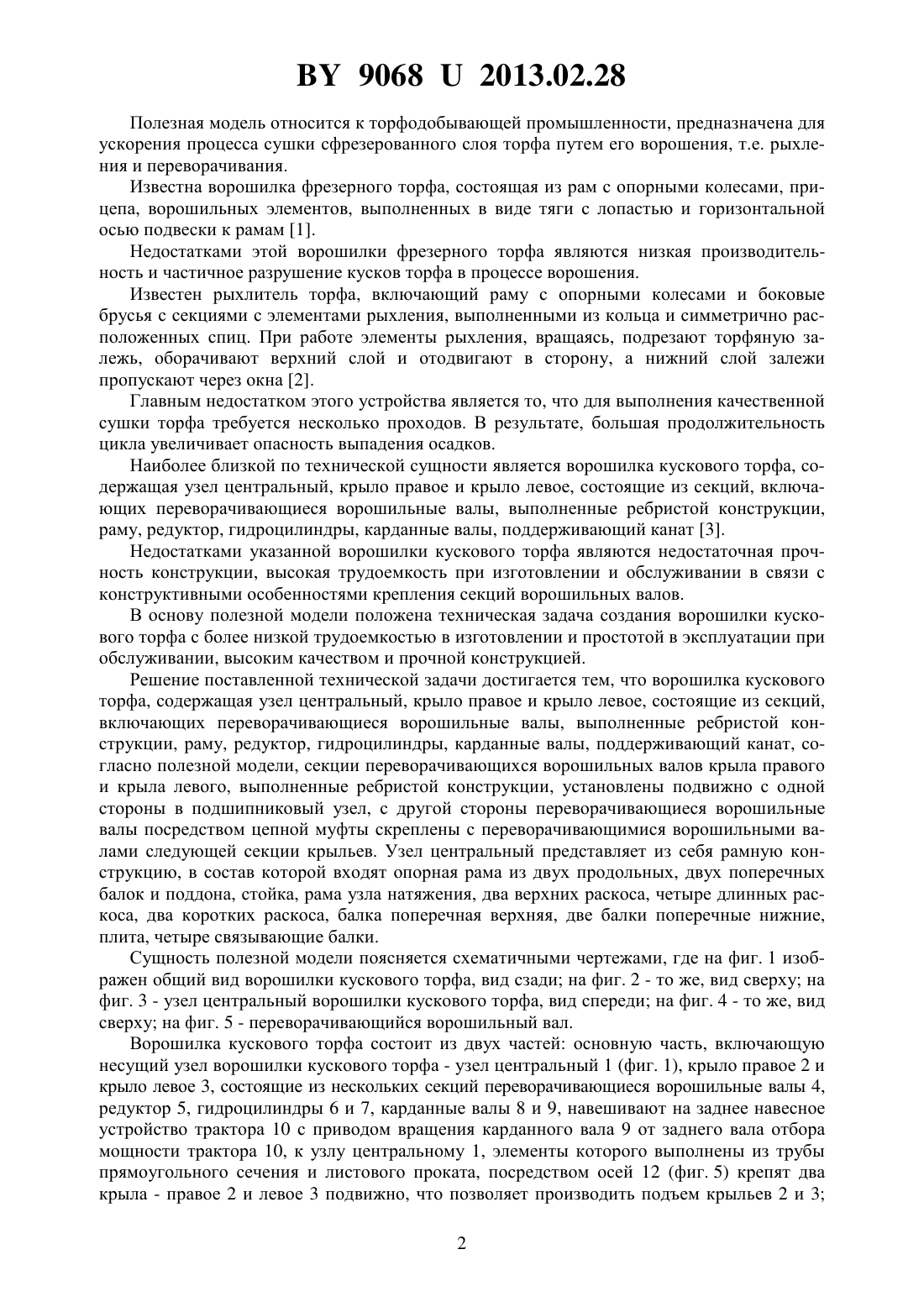

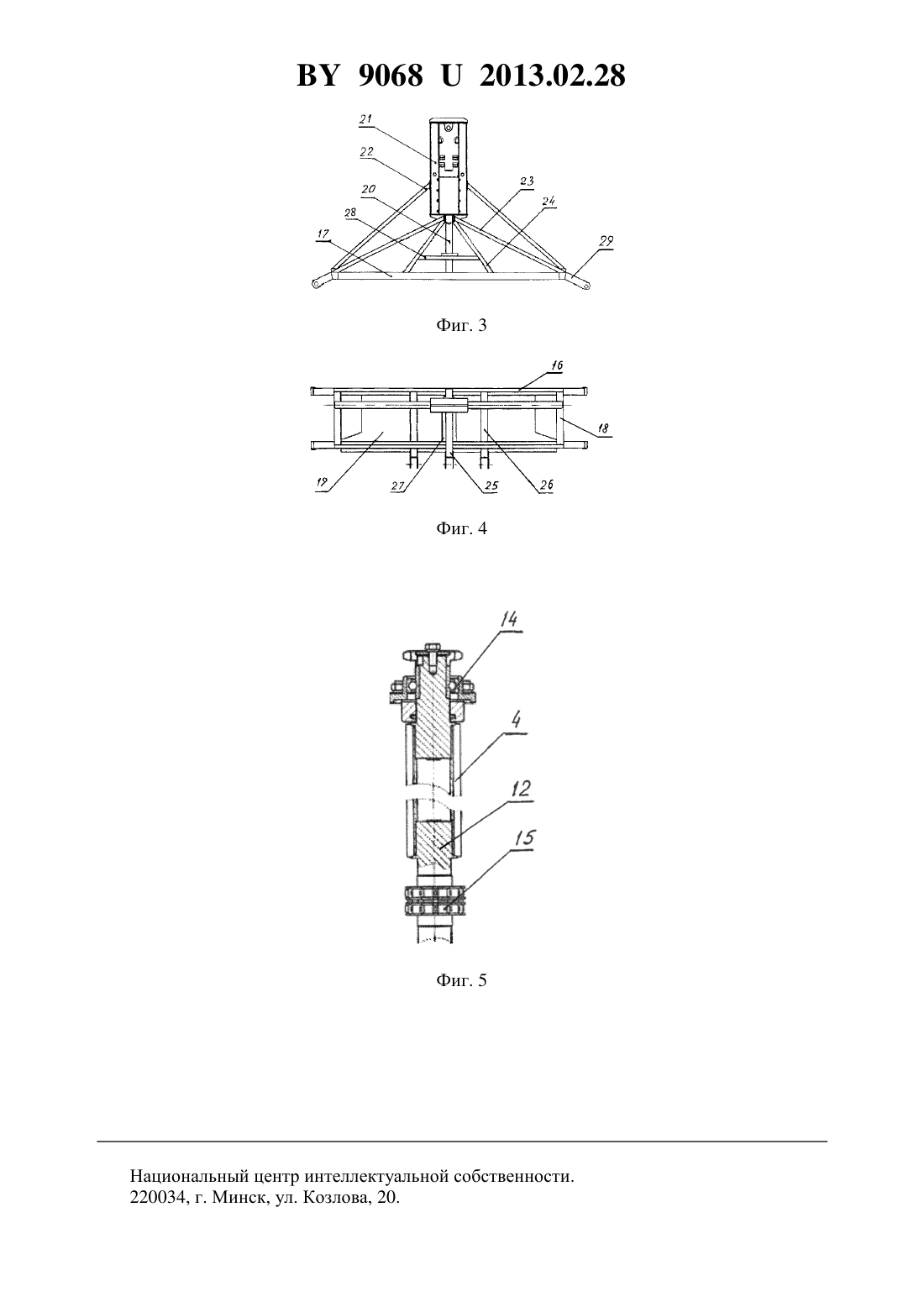

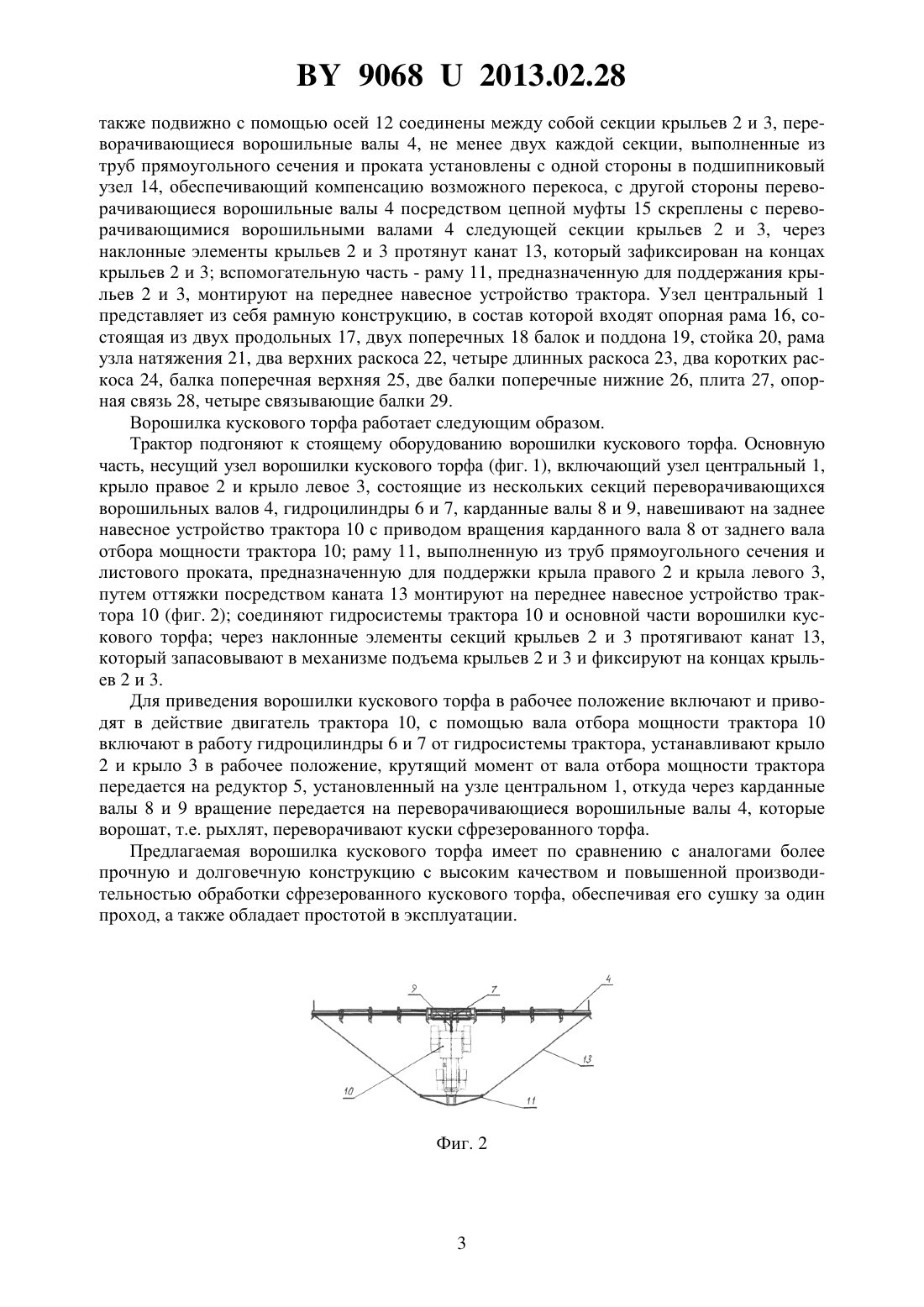

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Макаренко Андрей Владимирович Ходоркин Александр Викторович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) 1. Ворошилка кускового торфа, содержащая узел центральный, крыло правое и крыло левое, состоящие из секций, включающих переворачивающиеся ворошильные валы, выполненные ребристой конструкции, раму, редуктор, гидроцилиндры, карданные валы,поддерживающий канат, отличающаяся тем, что секции переворачивающихся ворошильных валов крыла правого и крыла левого, выполненные ребристой конструкции,установлены подвижно с одной стороны в подшипниковый узел, с другой стороны переворачивающиеся ворошильные валы посредством цепной муфты скреплены с переворачивающимися ворошильными валами следующей секции крыльев. 2. Ворошилка кускового торфа по п. 1, отличающаяся тем, что узел центральный представляет из себя рамную конструкцию, в состав которой входят опорная рама из двух продольных, двух поперечных балок и поддона, стойка, рама узла натяжения, два верхних раскоса, четыре длинных раскоса, два коротких раскоса, балка поперечная верхняя, две балки поперечные нижние, плита, четыре связывающие балки. 90682013.02.28 Полезная модель относится к торфодобывающей промышленности, предназначена для ускорения процесса сушки сфрезерованного слоя торфа путем его ворошения, т.е. рыхления и переворачивания. Известна ворошилка фрезерного торфа, состоящая из рам с опорными колесами, прицепа, ворошильных элементов, выполненных в виде тяги с лопастью и горизонтальной осью подвески к рамам 1. Недостатками этой ворошилки фрезерного торфа являются низкая производительность и частичное разрушение кусков торфа в процессе ворошения. Известен рыхлитель торфа, включающий раму с опорными колесами и боковые брусья с секциями с элементами рыхления, выполненными из кольца и симметрично расположенных спиц. При работе элементы рыхления, вращаясь, подрезают торфяную залежь, оборачивают верхний слой и отодвигают в сторону, а нижний слой залежи пропускают через окна 2. Главным недостатком этого устройства является то, что для выполнения качественной сушки торфа требуется несколько проходов. В результате, большая продолжительность цикла увеличивает опасность выпадения осадков. Наиболее близкой по технической сущности является ворошилка кускового торфа, содержащая узел центральный, крыло правое и крыло левое, состоящие из секций, включающих переворачивающиеся ворошильные валы, выполненные ребристой конструкции,раму, редуктор, гидроцилиндры, карданные валы, поддерживающий канат 3. Недостатками указанной ворошилки кускового торфа являются недостаточная прочность конструкции, высокая трудоемкость при изготовлении и обслуживании в связи с конструктивными особенностями крепления секций ворошильных валов. В основу полезной модели положена техническая задача создания ворошилки кускового торфа с более низкой трудоемкостью в изготовлении и простотой в эксплуатации при обслуживании, высоким качеством и прочной конструкцией. Решение поставленной технической задачи достигается тем, что ворошилка кускового торфа, содержащая узел центральный, крыло правое и крыло левое, состоящие из секций,включающих переворачивающиеся ворошильные валы, выполненные ребристой конструкции, раму, редуктор, гидроцилиндры, карданные валы, поддерживающий канат, согласно полезной модели, секции переворачивающихся ворошильных валов крыла правого и крыла левого, выполненные ребристой конструкции, установлены подвижно с одной стороны в подшипниковый узел, с другой стороны переворачивающиеся ворошильные валы посредством цепной муфты скреплены с переворачивающимися ворошильными валами следующей секции крыльев. Узел центральный представляет из себя рамную конструкцию, в состав которой входят опорная рама из двух продольных, двух поперечных балок и поддона, стойка, рама узла натяжения, два верхних раскоса, четыре длинных раскоса, два коротких раскоса, балка поперечная верхняя, две балки поперечные нижние,плита, четыре связывающие балки. Сущность полезной модели поясняется схематичными чертежами, где на фиг. 1 изображен общий вид ворошилки кускового торфа, вид сзади на фиг. 2 - то же, вид сверху на фиг. 3 - узел центральный ворошилки кускового торфа, вид спереди на фиг. 4 - то же, вид сверху на фиг. 5 - переворачивающийся ворошильный вал. Ворошилка кускового торфа состоит из двух частей основную часть, включающую несущий узел ворошилки кускового торфа - узел центральный 1 (фиг. 1), крыло правое 2 и крыло левое 3, состоящие из нескольких секций переворачивающиеся ворошильные валы 4,редуктор 5, гидроцилиндры 6 и 7, карданные валы 8 и 9, навешивают на заднее навесное устройство трактора 10 с приводом вращения карданного вала 9 от заднего вала отбора мощности трактора 10, к узлу центральному 1, элементы которого выполнены из трубы прямоугольного сечения и листового проката, посредством осей 12 (фиг. 5) крепят два крыла - правое 2 и левое 3 подвижно, что позволяет производить подъем крыльев 2 и 3 2 90682013.02.28 также подвижно с помощью осей 12 соединены между собой секции крыльев 2 и 3, переворачивающиеся ворошильные валы 4, не менее двух каждой секции, выполненные из труб прямоугольного сечения и проката установлены с одной стороны в подшипниковый узел 14, обеспечивающий компенсацию возможного перекоса, с другой стороны переворачивающиеся ворошильные валы 4 посредством цепной муфты 15 скреплены с переворачивающимися ворошильными валами 4 следующей секции крыльев 2 и 3, через наклонные элементы крыльев 2 и 3 протянут канат 13, который зафиксирован на концах крыльев 2 и 3 вспомогательную часть - раму 11, предназначенную для поддержания крыльев 2 и 3, монтируют на переднее навесное устройство трактора. Узел центральный 1 представляет из себя рамную конструкцию, в состав которой входят опорная рама 16, состоящая из двух продольных 17, двух поперечных 18 балок и поддона 19, стойка 20, рама узла натяжения 21, два верхних раскоса 22, четыре длинных раскоса 23, два коротких раскоса 24, балка поперечная верхняя 25, две балки поперечные нижние 26, плита 27, опорная связь 28, четыре связывающие балки 29. Ворошилка кускового торфа работает следующим образом. Трактор подгоняют к стоящему оборудованию ворошилки кускового торфа. Основную часть, несущий узел ворошилки кускового торфа (фиг. 1), включающий узел центральный 1,крыло правое 2 и крыло левое 3, состоящие из нескольких секций переворачивающихся ворошильных валов 4, гидроцилиндры 6 и 7, карданные валы 8 и 9, навешивают на заднее навесное устройство трактора 10 с приводом вращения карданного вала 8 от заднего вала отбора мощности трактора 10 раму 11, выполненную из труб прямоугольного сечения и листового проката, предназначенную для поддержки крыла правого 2 и крыла левого 3,путем оттяжки посредством каната 13 монтируют на переднее навесное устройство трактора 10 (фиг. 2) соединяют гидросистемы трактора 10 и основной части ворошилки кускового торфа через наклонные элементы секций крыльев 2 и 3 протягивают канат 13,который запасовывают в механизме подъема крыльев 2 и 3 и фиксируют на концах крыльев 2 и 3. Для приведения ворошилки кускового торфа в рабочее положение включают и приводят в действие двигатель трактора 10, с помощью вала отбора мощности трактора 10 включают в работу гидроцилиндры 6 и 7 от гидросистемы трактора, устанавливают крыло 2 и крыло 3 в рабочее положение, крутящий момент от вала отбора мощности трактора передается на редуктор 5, установленный на узле центральном 1, откуда через карданные валы 8 и 9 вращение передается на переворачивающиеся ворошильные валы 4, которые ворошат, т.е. рыхлят, переворачивают куски сфрезерованного торфа. Предлагаемая ворошилка кускового торфа имеет по сравнению с аналогами более прочную и долговечную конструкцию с высоким качеством и повышенной производительностью обработки сфрезерованного кускового торфа, обеспечивая его сушку за один проход, а также обладает простотой в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
