Валкователь кускового торфа

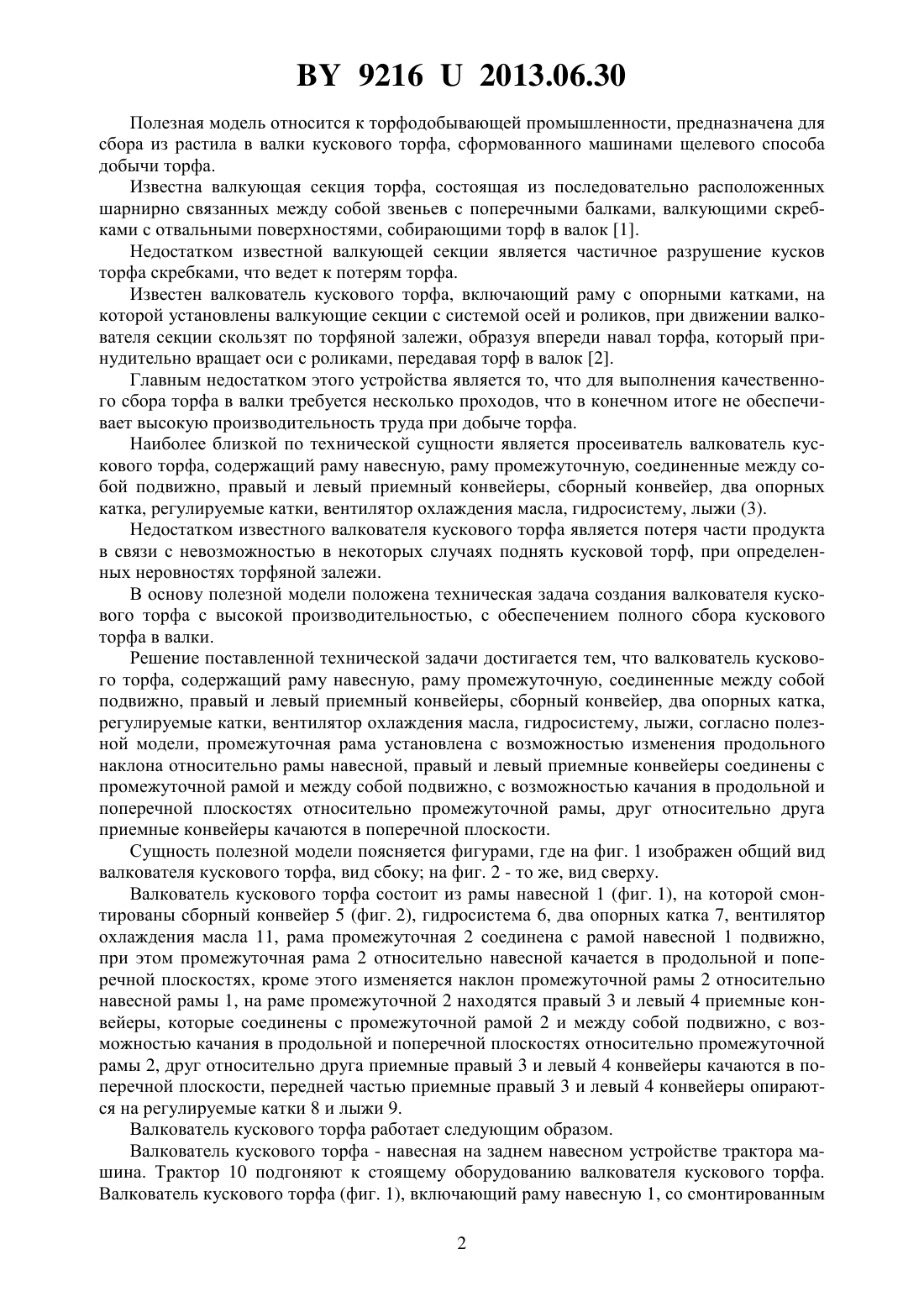

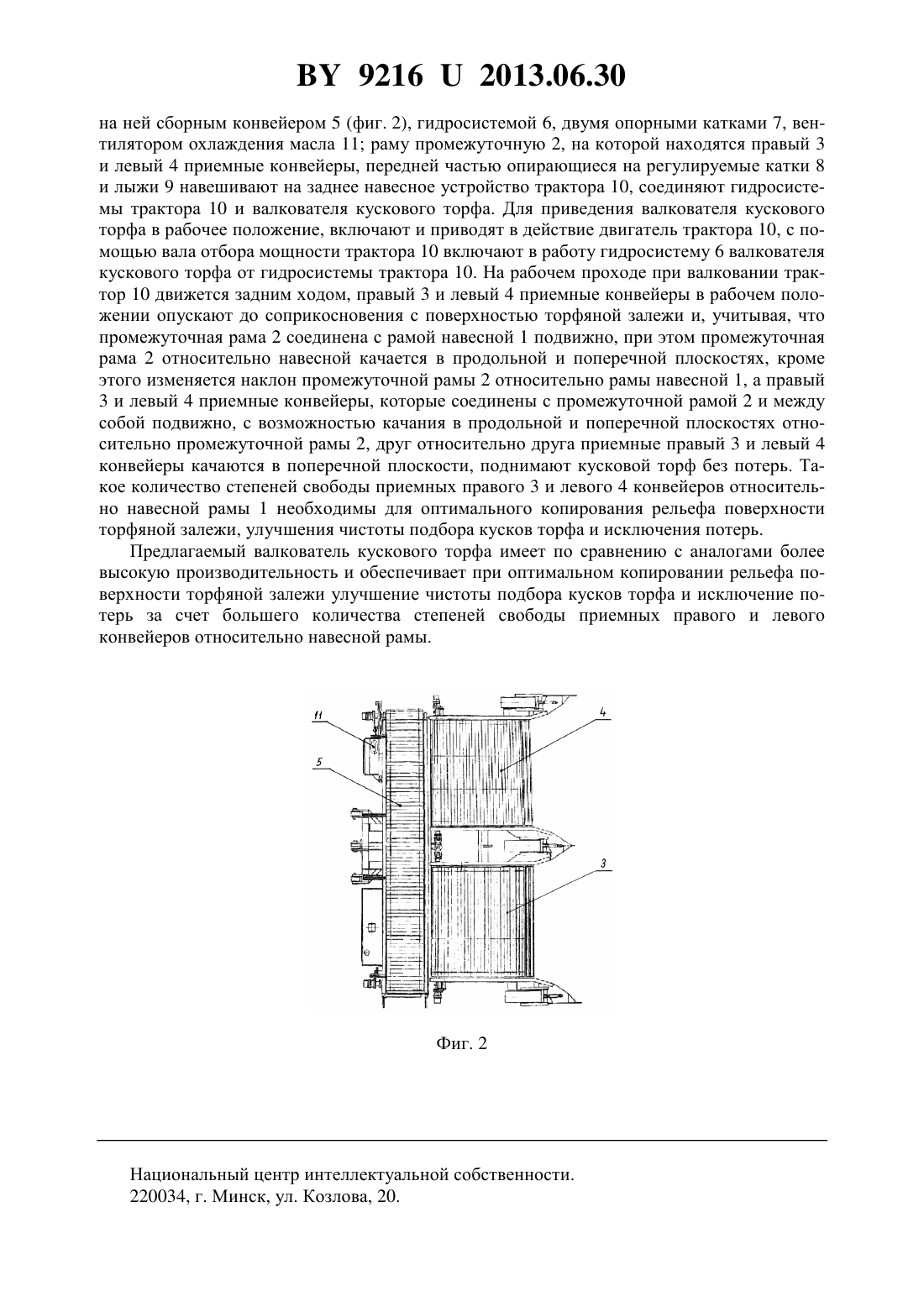

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(72) Авторы Васьков Владимир Борисович Дьячков Юрий Юрьевич Коханский Владимир Васильевич Макаренко Андрей Владимирович(73) Патентообладатель Могилевское республиканское унитарное предприятие электроэнергетики Могилевэнерго(57) Валкователь кускового торфа, содержащий раму навесную, раму промежуточную,соединенные между собой подвижно, правый и левый приемный конвейеры, сборный конвейер, два опорных катка, регулируемые катки, вентилятор охлаждения масла, гидросистему, лыжи, отличающийся тем, что промежуточная рама установлена с возможностью изменения продольного наклона относительно рамы навесной, правый и левый приемные конвейеры соединены с промежуточной рамой и между собой подвижно, с возможностью качания в продольной и поперечной плоскостях относительно промежуточной рамы, друг относительно друга приемные конвейеры качаются в поперечной плоскости. 92162013.06.30 Полезная модель относится к торфодобывающей промышленности, предназначена для сбора из растила в валки кускового торфа, сформованного машинами щелевого способа добычи торфа. Известна валкующая секция торфа, состоящая из последовательно расположенных шарнирно связанных между собой звеньев с поперечными балками, валкующими скребками с отвальными поверхностями, собирающими торф в валок 1. Недостатком известной валкующей секции является частичное разрушение кусков торфа скребками, что ведет к потерям торфа. Известен валкователь кускового торфа, включающий раму с опорными катками, на которой установлены валкующие секции с системой осей и роликов, при движении валкователя секции скользят по торфяной залежи, образуя впереди навал торфа, который принудительно вращает оси с роликами, передавая торф в валок 2. Главным недостатком этого устройства является то, что для выполнения качественного сбора торфа в валки требуется несколько проходов, что в конечном итоге не обеспечивает высокую производительность труда при добыче торфа. Наиболее близкой по технической сущности является просеиватель валкователь кускового торфа, содержащий раму навесную, раму промежуточную, соединенные между собой подвижно, правый и левый приемный конвейеры, сборный конвейер, два опорных катка, регулируемые катки, вентилятор охлаждения масла, гидросистему, лыжи (3). Недостатком известного валкователя кускового торфа является потеря части продукта в связи с невозможностью в некоторых случаях поднять кусковой торф, при определенных неровностях торфяной залежи. В основу полезной модели положена техническая задача создания валкователя кускового торфа с высокой производительностью, с обеспечением полного сбора кускового торфа в валки. Решение поставленной технической задачи достигается тем, что валкователь кускового торфа, содержащий раму навесную, раму промежуточную, соединенные между собой подвижно, правый и левый приемный конвейеры, сборный конвейер, два опорных катка,регулируемые катки, вентилятор охлаждения масла, гидросистему, лыжи, согласно полезной модели, промежуточная рама установлена с возможностью изменения продольного наклона относительно рамы навесной, правый и левый приемные конвейеры соединены с промежуточной рамой и между собой подвижно, с возможностью качания в продольной и поперечной плоскостях относительно промежуточной рамы, друг относительно друга приемные конвейеры качаются в поперечной плоскости. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен общий вид валкователя кускового торфа, вид сбоку на фиг. 2 - то же, вид сверху. Валкователь кускового торфа состоит из рамы навесной 1 (фиг. 1), на которой смонтированы сборный конвейер 5 (фиг. 2), гидросистема 6, два опорных катка 7, вентилятор охлаждения масла 11, рама промежуточная 2 соединена с рамой навесной 1 подвижно,при этом промежуточная рама 2 относительно навесной качается в продольной и поперечной плоскостях, кроме этого изменяется наклон промежуточной рамы 2 относительно навесной рамы 1, на раме промежуточной 2 находятся правый 3 и левый 4 приемные конвейеры, которые соединены с промежуточной рамой 2 и между собой подвижно, с возможностью качания в продольной и поперечной плоскостях относительно промежуточной рамы 2, друг относительно друга приемные правый 3 и левый 4 конвейеры качаются в поперечной плоскости, передней частью приемные правый 3 и левый 4 конвейеры опираются на регулируемые катки 8 и лыжи 9. Валкователь кускового торфа работает следующим образом. Валкователь кускового торфа - навесная на заднем навесном устройстве трактора машина. Трактор 10 подгоняют к стоящему оборудованию валкователя кускового торфа. Валкователь кускового торфа (фиг. 1), включающий раму навесную 1, со смонтированным 2 92162013.06.30 на ней сборным конвейером 5 (фиг. 2), гидросистемой 6, двумя опорными катками 7, вентилятором охлаждения масла 11 раму промежуточную 2, на которой находятся правый 3 и левый 4 приемные конвейеры, передней частью опирающиеся на регулируемые катки 8 и лыжи 9 навешивают на заднее навесное устройство трактора 10, соединяют гидросистемы трактора 10 и валкователя кускового торфа. Для приведения валкователя кускового торфа в рабочее положение, включают и приводят в действие двигатель трактора 10, с помощью вала отбора мощности трактора 10 включают в работу гидросистему 6 валкователя кускового торфа от гидросистемы трактора 10. На рабочем проходе при валковании трактор 10 движется задним ходом, правый 3 и левый 4 приемные конвейеры в рабочем положении опускают до соприкосновения с поверхностью торфяной залежи и, учитывая, что промежуточная рама 2 соединена с рамой навесной 1 подвижно, при этом промежуточная рама 2 относительно навесной качается в продольной и поперечной плоскостях, кроме этого изменяется наклон промежуточной рамы 2 относительно рамы навесной 1, а правый 3 и левый 4 приемные конвейеры, которые соединены с промежуточной рамой 2 и между собой подвижно, с возможностью качания в продольной и поперечной плоскостях относительно промежуточной рамы 2, друг относительно друга приемные правый 3 и левый 4 конвейеры качаются в поперечной плоскости, поднимают кусковой торф без потерь. Такое количество степеней свободы приемных правого 3 и левого 4 конвейеров относительно навесной рамы 1 необходимы для оптимального копирования рельефа поверхности торфяной залежи, улучшения чистоты подбора кусков торфа и исключения потерь. Предлагаемый валкователь кускового торфа имеет по сравнению с аналогами более высокую производительность и обеспечивает при оптимальном копировании рельефа поверхности торфяной залежи улучшение чистоты подбора кусков торфа и исключение потерь за счет большего количества степеней свободы приемных правого и левого конвейеров относительно навесной рамы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
