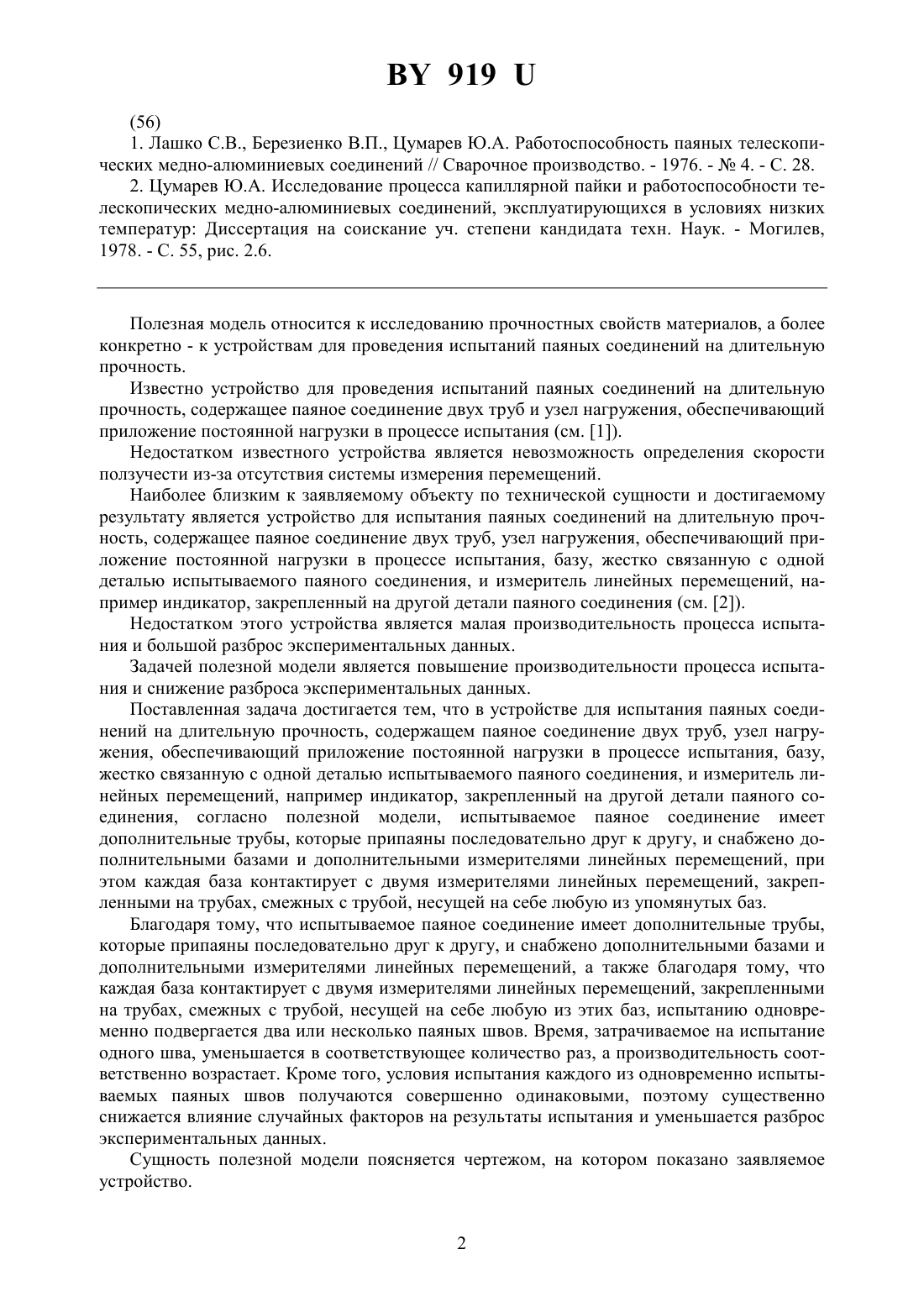

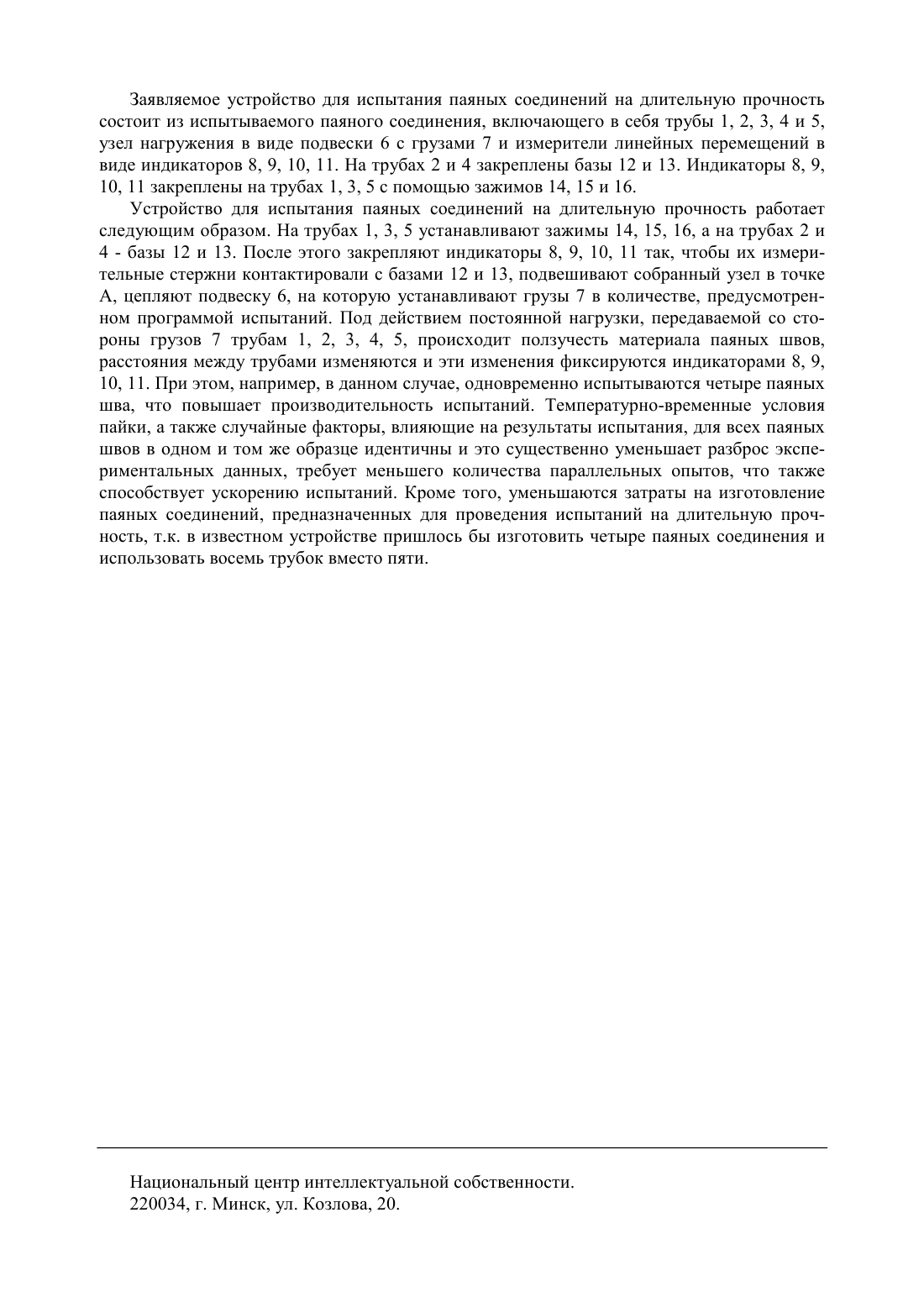

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ПАЯНЫХ СОЕДИНЕНИЙ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ(71) Заявители Цумарев Юрий Алексеевич Кузменко Игорь Михайлович Латыпова Елена Юрьевна Хатамцов Сергей Викторович Могилевчик Александр Викторович(72) Авторы Цумарев Юрий Алексеевич Кузменко Игорь Михайлович Латыпова Елена Юрьевна Хатамцов Сергей Викторович Могилевчик Александр Викторович(73) Патентообладатели Цумарев Юрий Алексеевич Кузменко Игорь Михайлович Латыпова Елена Юрьевна Хатамцов Сергей Викторович Могилевчик Александр Викторович(57) Устройство для испытания паяных соединений на длительную прочность, содержащее паяное соединение двух труб, узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания, базу, жестко связанную с одной деталью испытываемого паяного соединения, и измеритель линейных перемещений, например индикатор, закрепленный на другой детали паяного соединения, отличающееся тем, что испытываемое паяное соединение имеет дополнительные трубы, которые припаяны последовательно друг к другу, и снабжено дополнительными базами и дополнительными измерителями линейных перемещений, при этом каждая база контактирует с двумя измерителями линейных перемещений, закрепленными на трубах, смежных с трубой, несущей на себе любую из упомянутых баз.(56) 1. Лашко С.В., Березиенко В.П., Цумарев Ю.А. Работоспособность паяных телескопических медно-алюминиевых соединений // Сварочное производство. - 1976. -4. - С. 28. 2. Цумарев Ю.А. Исследование процесса капиллярной пайки и работоспособности телескопических медно-алюминиевых соединений, эксплуатирующихся в условиях низких температур Диссертация на соискание уч. степени кандидата техн. Наук. - Могилев,1978. - С. 55, рис. 2.6. Полезная модель относится к исследованию прочностных свойств материалов, а более конкретно - к устройствам для проведения испытаний паяных соединений на длительную прочность. Известно устройство для проведения испытаний паяных соединений на длительную прочность, содержащее паяное соединение двух труб и узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания (см. 1). Недостатком известного устройства является невозможность определения скорости ползучести из-за отсутствия системы измерения перемещений. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является устройство для испытания паяных соединений на длительную прочность, содержащее паяное соединение двух труб, узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания, базу, жестко связанную с одной деталью испытываемого паяного соединения, и измеритель линейных перемещений, например индикатор, закрепленный на другой детали паяного соединения (см. 2). Недостатком этого устройства является малая производительность процесса испытания и большой разброс экспериментальных данных. Задачей полезной модели является повышение производительности процесса испытания и снижение разброса экспериментальных данных. Поставленная задача достигается тем, что в устройстве для испытания паяных соединений на длительную прочность, содержащем паяное соединение двух труб, узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания, базу,жестко связанную с одной деталью испытываемого паяного соединения, и измеритель линейных перемещений, например индикатор, закрепленный на другой детали паяного соединения, согласно полезной модели, испытываемое паяное соединение имеет дополнительные трубы, которые припаяны последовательно друг к другу, и снабжено дополнительными базами и дополнительными измерителями линейных перемещений, при этом каждая база контактирует с двумя измерителями линейных перемещений, закрепленными на трубах, смежных с трубой, несущей на себе любую из упомянутых баз. Благодаря тому, что испытываемое паяное соединение имеет дополнительные трубы,которые припаяны последовательно друг к другу, и снабжено дополнительными базами и дополнительными измерителями линейных перемещений, а также благодаря тому, что каждая база контактирует с двумя измерителями линейных перемещений, закрепленными на трубах, смежных с трубой, несущей на себе любую из этих баз, испытанию одновременно подвергается два или несколько паяных швов. Время, затрачиваемое на испытание одного шва, уменьшается в соответствующее количество раз, а производительность соответственно возрастает. Кроме того, условия испытания каждого из одновременно испытываемых паяных швов получаются совершенно одинаковыми, поэтому существенно снижается влияние случайных факторов на результаты испытания и уменьшается разброс экспериментальных данных. Сущность полезной модели поясняется чертежом, на котором показано заявляемое устройство. 2 Заявляемое устройство для испытания паяных соединений на длительную прочность состоит из испытываемого паяного соединения, включающего в себя трубы 1, 2, 3, 4 и 5,узел нагружения в виде подвески 6 с грузами 7 и измерители линейных перемещений в виде индикаторов 8, 9, 10, 11. На трубах 2 и 4 закреплены базы 12 и 13. Индикаторы 8, 9,10, 11 закреплены на трубах 1, 3, 5 с помощью зажимов 14, 15 и 16. Устройство для испытания паяных соединений на длительную прочность работает следующим образом. На трубах 1, 3, 5 устанавливают зажимы 14, 15, 16, а на трубах 2 и 4 - базы 12 и 13. После этого закрепляют индикаторы 8, 9, 10, 11 так, чтобы их измерительные стержни контактировали с базами 12 и 13, подвешивают собранный узел в точке А, цепляют подвеску 6, на которую устанавливают грузы 7 в количестве, предусмотренном программой испытаний. Под действием постоянной нагрузки, передаваемой со стороны грузов 7 трубам 1, 2, 3, 4, 5, происходит ползучесть материала паяных швов,расстояния между трубами изменяются и эти изменения фиксируются индикаторами 8, 9,10, 11. При этом, например, в данномслучае, одновременно испытываются четыре паяных шва, что повышает производительность испытаний. Температурно-временные условия пайки, а также случайные факторы, влияющие на результаты испытания, для всех паяных швов в одном и том же образце идентичны и это существенно уменьшает разброс экспериментальных данных, требует меньшего количества параллельных опытов, что также способствует ускорению испытаний. Кроме того, уменьшаются затраты на изготовление паяных соединений, предназначенных для проведения испытаний на длительную прочность, т.к. в известном устройстве пришлось бы изготовить четыре паяных соединения и использовать восемь трубок вместо пяти. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: G01N 3/32

Метки: паяных, соединений, устройство, длительную, испытания, прочность
