Устройство для рассеивания газообразных пожаро-, взрыво- и химически опасных веществ при их аварийном выбросе

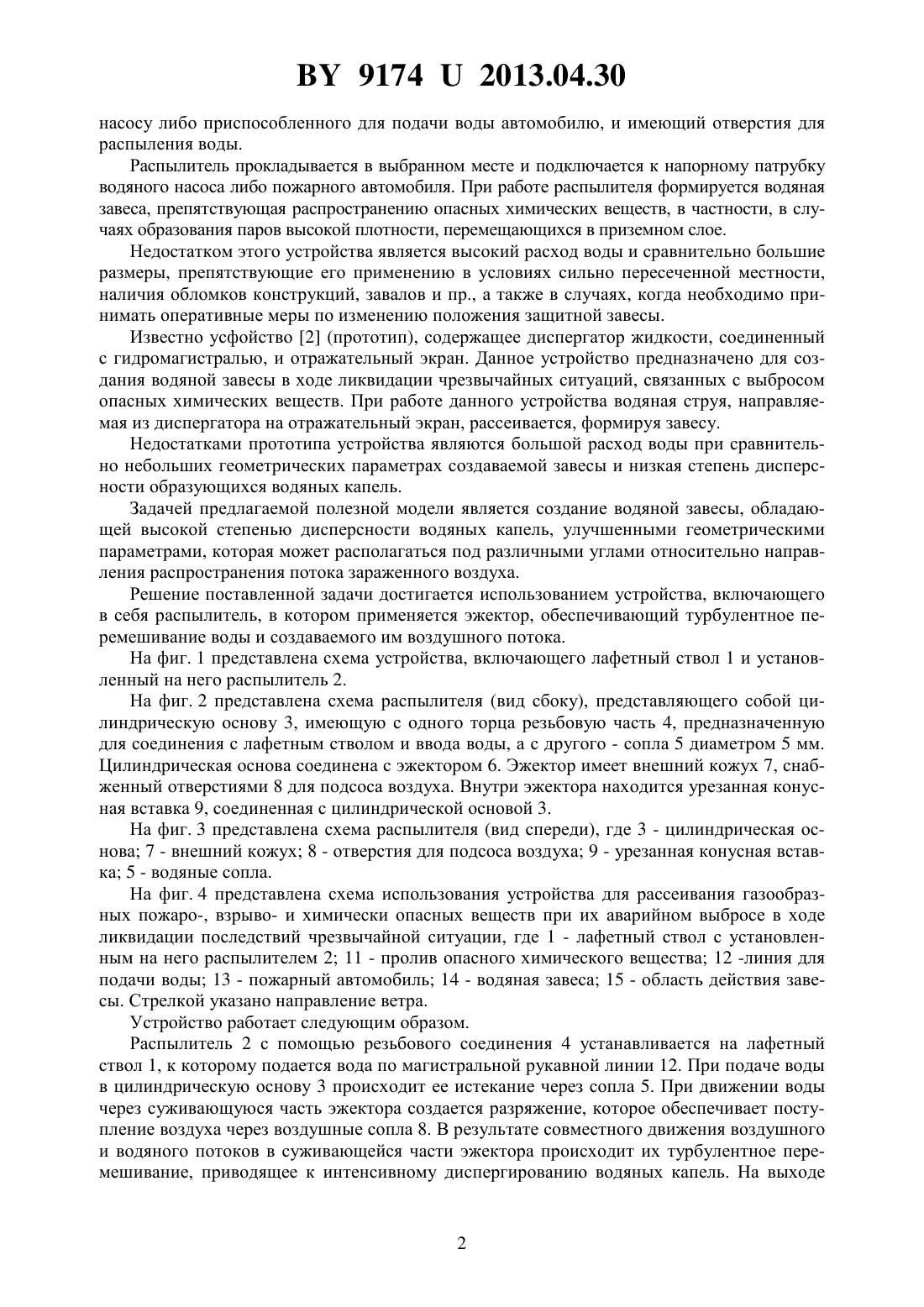

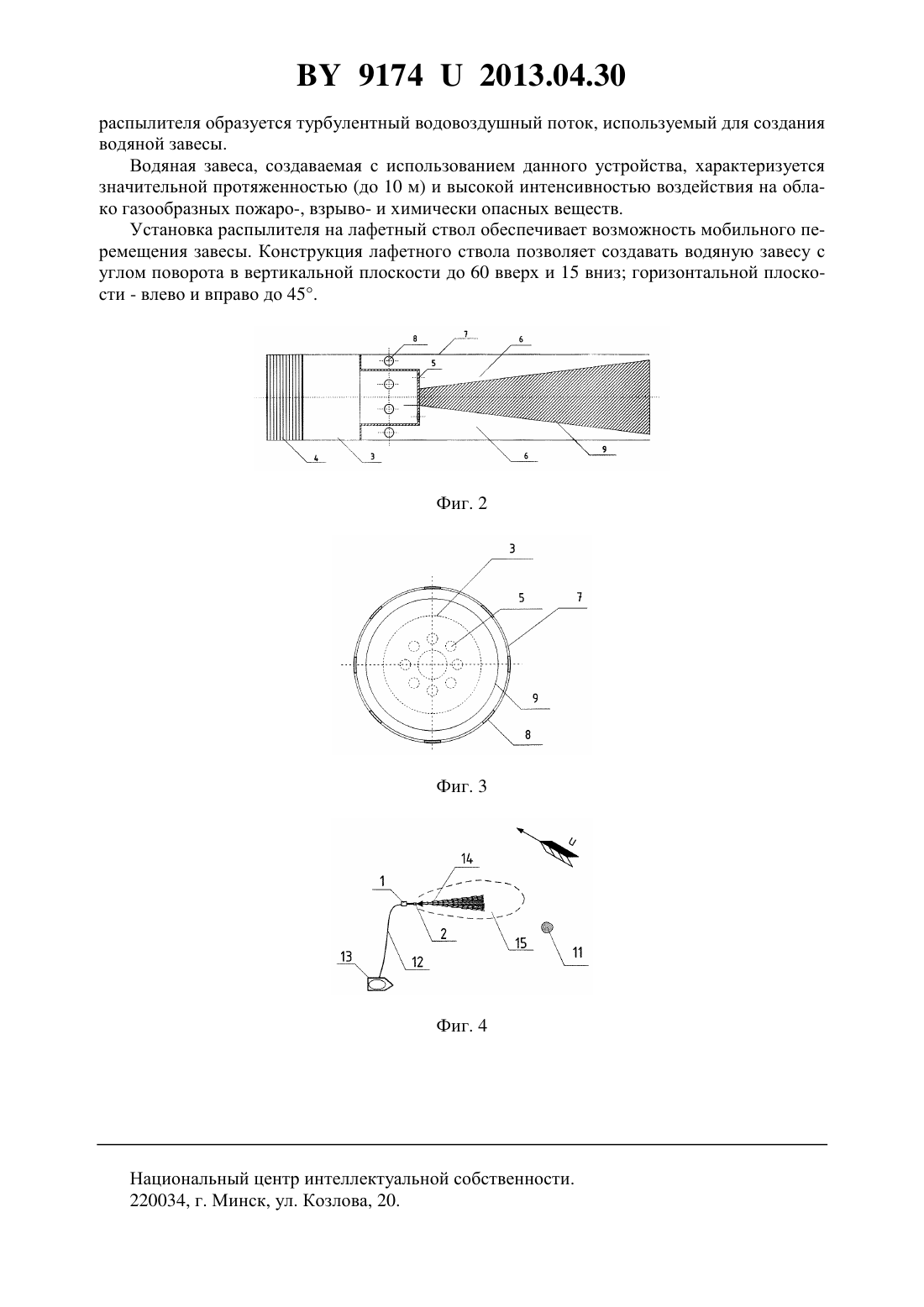

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАССЕИВАНИЯ ГАЗООБРАЗНЫХ ПОЖАРО-,ВЗРЫВО- И ХИМИЧЕСКИ ОПАСНЫХ ВЕЩЕСТВ ПРИ ИХ АВАРИЙНОМ ВЫБРОСЕ(71) Заявитель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Котов Геннадий Викторович Булва Александр Дмитриевич Корбут Евгений Николаевич(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для рассеивания газообразных пожаро-, взрыво- и химически опасных веществ при их аварийном выбросе, представляющее собой распылитель, установленный на лафетный ствол, отличающееся тем, что в распылителе применен эжектор с возможностью обеспечения турбулентного перемешивания воды и создаваемого им воздушного потока. Полезная модель относится к устройствам для защиты от опасных химических веществ, в частности насадкам, предназначенным для формирования водяных струй, применяемых при проведении аварийно-спасательных работ в ходе ликвидации последствий чрезвычайных ситуаций, возникших на объектах производства, хранения, использования, транспортировки и переработки как опасных химических, так и пожаро-, взрывоопасных веществ. Известно устройство 1, представляющее собой рукавный распылитель, изготовленный из прорезиненного или латексного пожарного рукава, присоединенного к пожарному 91742013.04.30 насосу либо приспособленного для подачи воды автомобилю, и имеющий отверстия для распыления воды. Распылитель прокладывается в выбранном месте и подключается к напорному патрубку водяного насоса либо пожарного автомобиля. При работе распылителя формируется водяная завеса, препятствующая распространению опасных химических веществ, в частности, в случаях образования паров высокой плотности, перемещающихся в приземном слое. Недостатком этого устройства является высокий расход воды и сравнительно большие размеры, препятствующие его применению в условиях сильно пересеченной местности,наличия обломков конструкций, завалов и пр., а также в случаях, когда необходимо принимать оперативные меры по изменению положения защитной завесы. Известно усфойство 2 (прототип), содержащее диспергатор жидкости, соединенный с гидромагистралью, и отражательный экран. Данное устройство предназначено для создания водяной завесы в ходе ликвидации чрезвычайных ситуаций, связанных с выбросом опасных химических веществ. При работе данного устройства водяная струя, направляемая из диспергатора на отражательный экран, рассеивается, формируя завесу. Недостатками прототипа устройства являются большой расход воды при сравнительно небольших геометрических параметрах создаваемой завесы и низкая степень дисперсности образующихся водяных капель. Задачей предлагаемой полезной модели является создание водяной завесы, обладающей высокой степенью дисперсности водяных капель, улучшенными геометрическими параметрами, которая может располагаться под различными углами относительно направления распространения потока зараженного воздуха. Решение поставленной задачи достигается использованием устройства, включающего в себя распылитель, в котором применяется эжектор, обеспечивающий турбулентное перемешивание воды и создаваемого им воздушного потока. На фиг. 1 представлена схема устройства, включающего лафетный ствол 1 и установленный на него распылитель 2. На фиг. 2 представлена схема распылителя (вид сбоку), представляющего собой цилиндрическую основу 3, имеющую с одного торца резьбовую часть 4, предназначенную для соединения с лафетным стволом и ввода воды, а с другого - сопла 5 диаметром 5 мм. Цилиндрическая основа соединена с эжектором 6. Эжектор имеет внешний кожух 7, снабженный отверстиями 8 для подсоса воздуха. Внутри эжектора находится урезанная конусная вставка 9, соединенная с цилиндрической основой 3. На фиг. 3 представлена схема распылителя (вид спереди), где 3 - цилиндрическая основа 7 - внешний кожух 8 - отверстия для подсоса воздуха 9 - урезанная конусная вставка 5 - водяные сопла. На фиг. 4 представлена схема использования устройства для рассеивания газообразных пожаро-, взрыво- и химически опасных веществ при их аварийном выбросе в ходе ликвидации последствий чрезвычайной ситуации, где 1 - лафетный ствол с установленным на него распылителем 2 11 - пролив опасного химического вещества 12 -линия для подачи воды 13 - пожарный автомобиль 14 - водяная завеса 15 - область действия завесы. Стрелкой указано направление ветра. Устройство работает следующим образом. Распылитель 2 с помощью резьбового соединения 4 устанавливается на лафетный ствол 1, к которому подается вода по магистральной рукавной линии 12. При подаче воды в цилиндрическую основу 3 происходит ее истекание через сопла 5. При движении воды через суживающуюся часть эжектора создается разряжение, которое обеспечивает поступление воздуха через воздушные сопла 8. В результате совместного движения воздушного и водяного потоков в суживающейся части эжектора происходит их турбулентное перемешивание, приводящее к интенсивному диспергированию водяных капель. На выходе 91742013.04.30 распылителя образуется турбулентный водовоздушный поток, используемый для создания водяной завесы. Водяная завеса, создаваемая с использованием данного устройства, характеризуется значительной протяженностью (до 10 м) и высокой интенсивностью воздействия на облако газообразных пожаро-, взрыво- и химически опасных веществ. Установка распылителя на лафетный ствол обеспечивает возможность мобильного перемещения завесы. Конструкция лафетного ствола позволяет создавать водяную завесу с углом поворота в вертикальной плоскости до 60 вверх и 15 вниз горизонтальной плоскости - влево и вправо до 45. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
