Рудничная стойка

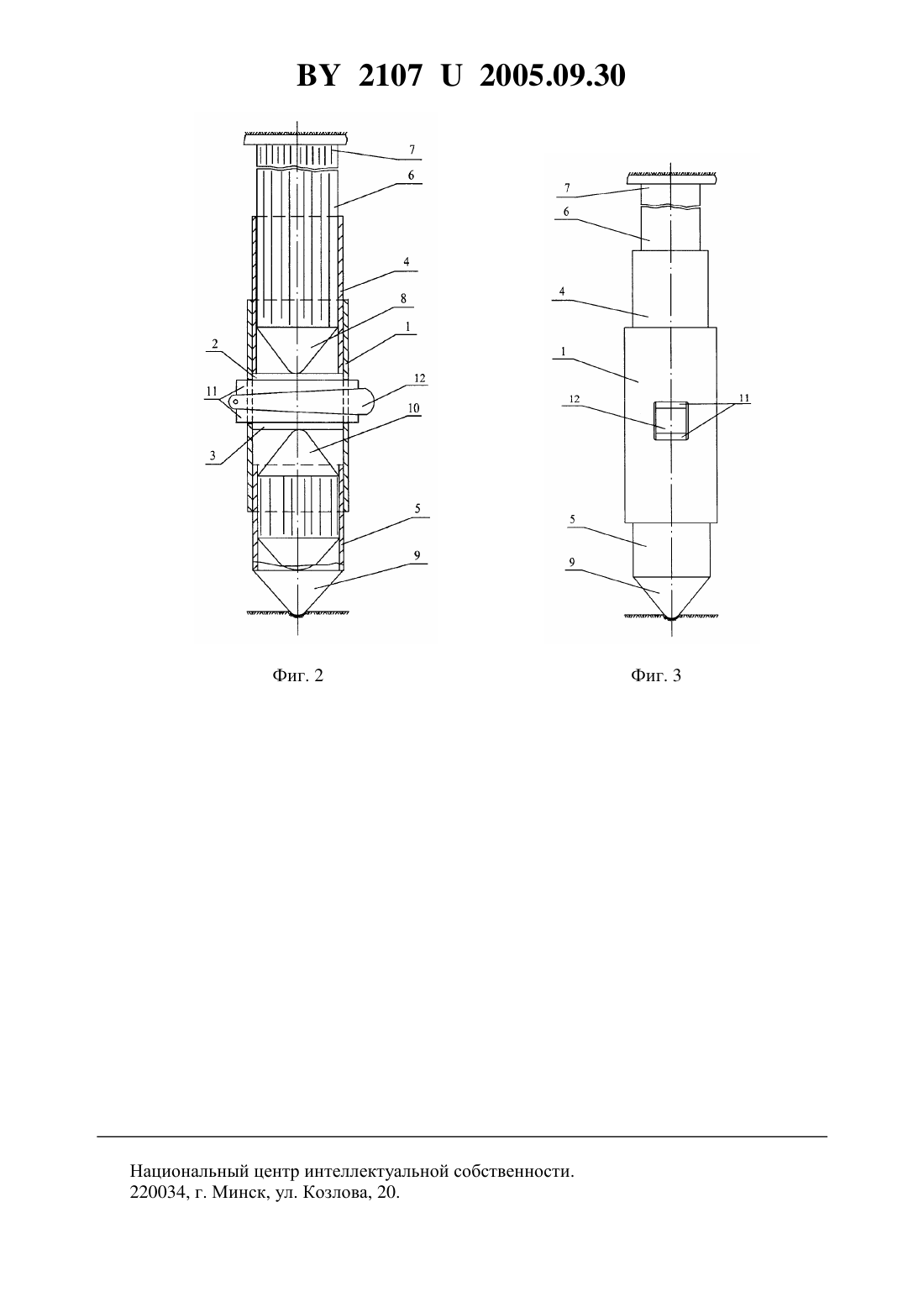

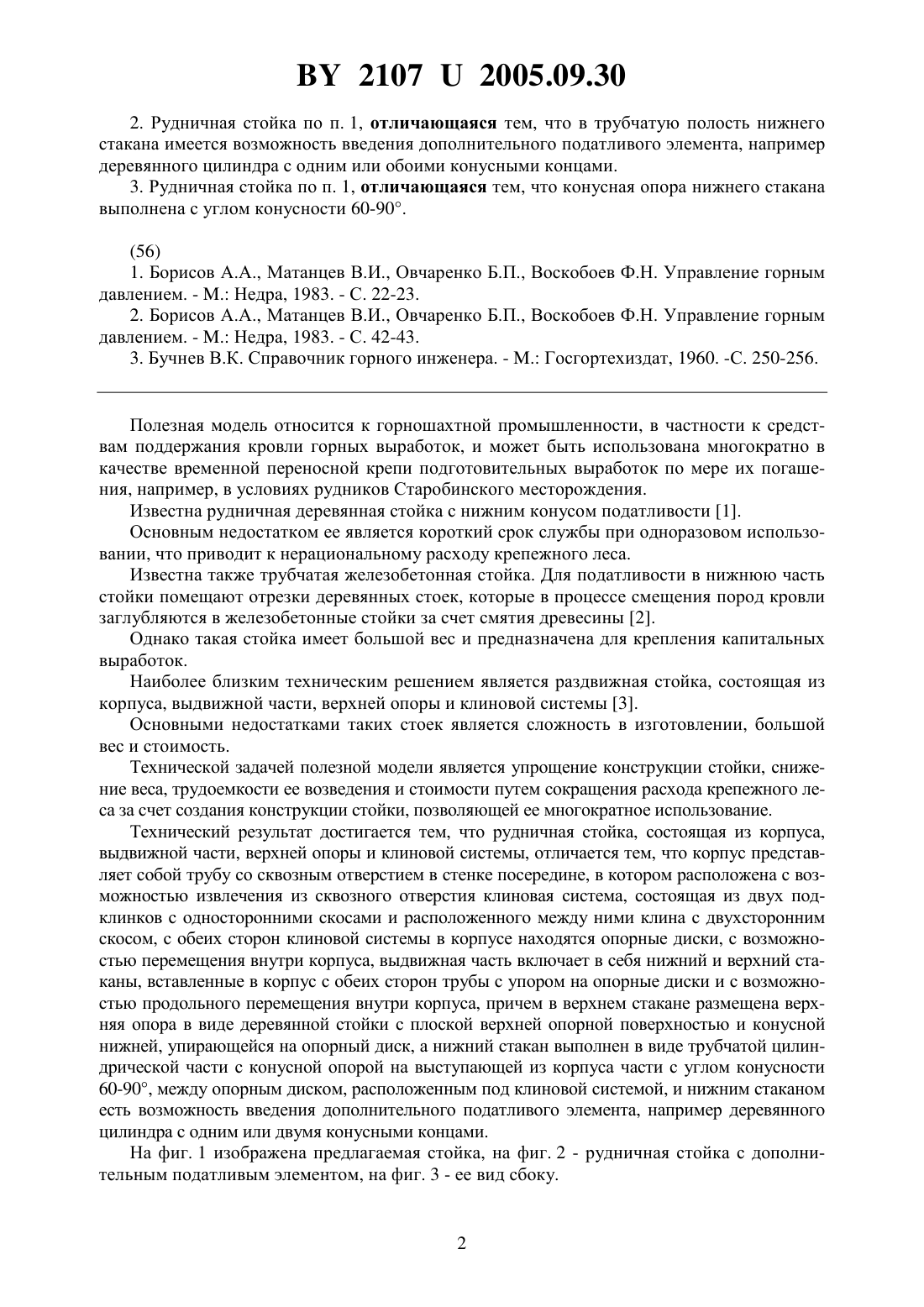

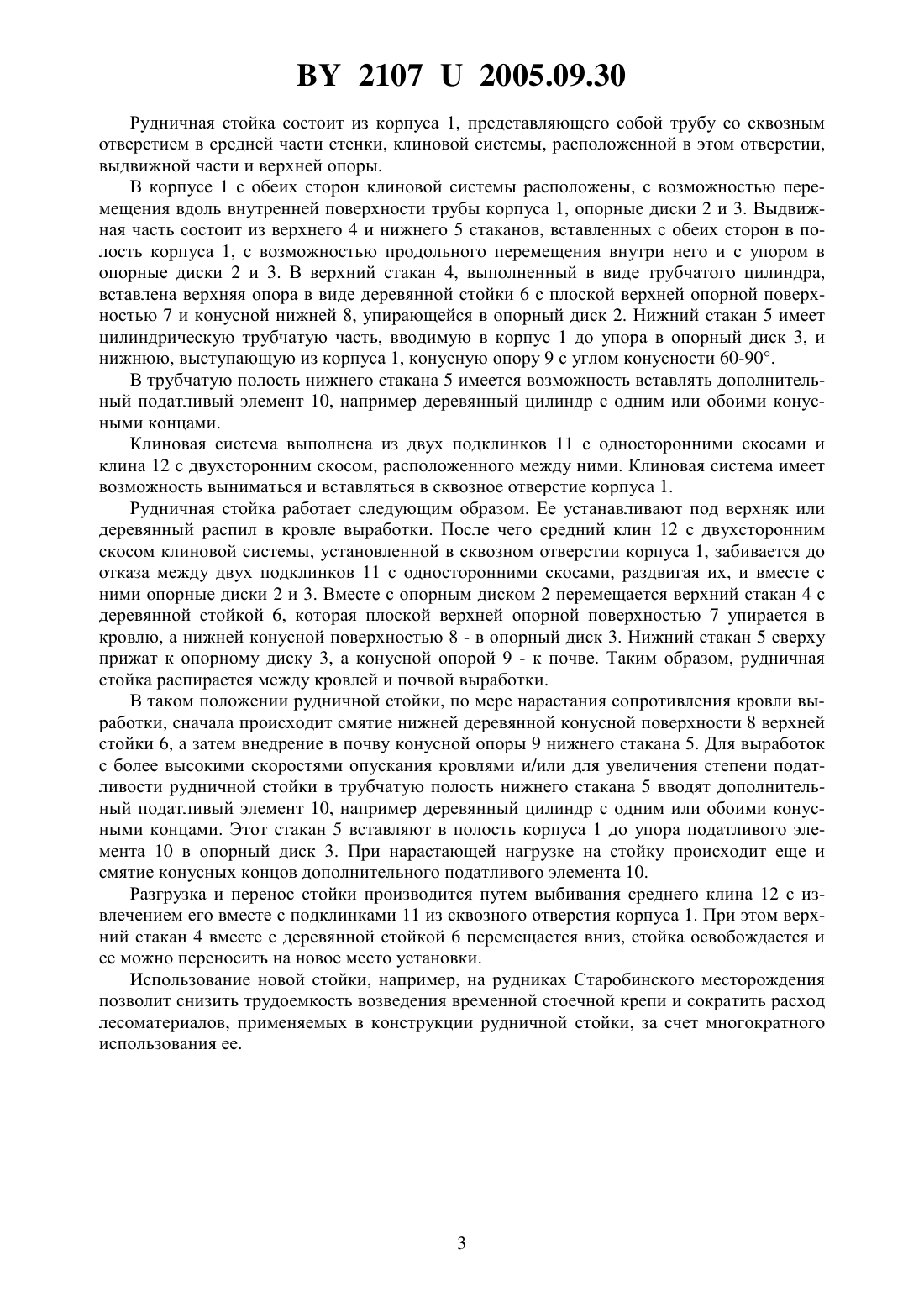

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Петровский Борис Иванович Калиниченко Петр Иванович Щерба Владимир Яковлевич Мисников Владимир Аркадьевич Тараканов Владимир Аркадьевич Жуковский Александр Антонович Патиюк Сергей Иванович(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Рудничная стойка, состоящая из корпуса, выдвижной части, верхней опоры и клиновой системы, отличающаяся тем, что корпус представляет собой трубу со сквозным отверстием в стенке посередине, в котором расположена с возможностью извлечения из сквозного отверстия клиновая система, состоящая из двух подклинков с односторонними скосами и вставляемого между ними клина с двухсторонним скосом, с обеих сторон клиновой системы в корпусе находятся опорные диски, с возможностью перемещения внутри корпуса, выдвижная часть включает в себя нижний и верхний стаканы трубчатой формы,вставленные в корпус с обеих сторон с упором на опорные диски и с возможностью продольного перемещения внутри корпуса, причем в полости верхнего стакана размещена верхняя опора в виде деревянной стойки с плоской верхней опорной поверхностью и конусной нижней, упирающейся на опорный диск, а нижний стакан выполнен в виде трубчатой цилиндрической части с конусной опорой на выступающем из корпуса конце. 21072005.09.30 2. Рудничная стойка по п. 1, отличающаяся тем, что в трубчатую полость нижнего стакана имеется возможность введения дополнительного податливого элемента, например деревянного цилиндра с одним или обоими конусными концами. 3. Рудничная стойка по п. 1, отличающаяся тем, что конусная опора нижнего стакана выполнена с углом конусности 60-90.(56) 1. Борисов А.А., Матанцев В.И., Овчаренко Б.П., Воскобоев Ф.Н. Управление горным давлением. - . Недра, 1983. - С. 22-23. 2. Борисов А.А., Матанцев В.И., Овчаренко Б.П., Воскобоев Ф.Н. Управление горным давлением. - . Недра, 1983. - С. 42-43. 3. Бучнев В.К. Справочник горного инженера. - . Госгортехиздат, 1960. -С. 250-256. Полезная модель относится к горношахтной промышленности, в частности к средствам поддержания кровли горных выработок, и может быть использована многократно в качестве временной переносной крепи подготовительных выработок по мере их погашения, например, в условиях рудников Старобинского месторождения. Известна рудничная деревянная стойка с нижним конусом податливости 1. Основным недостатком ее является короткий срок службы при одноразовом использовании, что приводит к нерациональному расходу крепежного леса. Известна также трубчатая железобетонная стойка. Для податливости в нижнюю часть стойки помещают отрезки деревянных стоек, которые в процессе смещения пород кровли заглубляются в железобетонные стойки за счет смятия древесины 2. Однако такая стойка имеет большой вес и предназначена для крепления капитальных выработок. Наиболее близким техническим решением является раздвижная стойка, состоящая из корпуса, выдвижной части, верхней опоры и клиновой системы 3. Основными недостатками таких стоек является сложность в изготовлении, большой вес и стоимость. Технической задачей полезной модели является упрощение конструкции стойки, снижение веса, трудоемкости ее возведения и стоимости путем сокращения расхода крепежного леса за счет создания конструкции стойки, позволяющей ее многократное использование. Технический результат достигается тем, что рудничная стойка, состоящая из корпуса,выдвижной части, верхней опоры и клиновой системы, отличается тем, что корпус представляет собой трубу со сквозным отверстием в стенке посередине, в котором расположена с возможностью извлечения из сквозного отверстия клиновая система, состоящая из двух подклинков с односторонними скосами и расположенного между ними клина с двухсторонним скосом, с обеих сторон клиновой системы в корпусе находятся опорные диски, с возможностью перемещения внутри корпуса, выдвижная часть включает в себя нижний и верхний стаканы, вставленные в корпус с обеих сторон трубы с упором на опорные диски и с возможностью продольного перемещения внутри корпуса, причем в верхнем стакане размещена верхняя опора в виде деревянной стойки с плоской верхней опорной поверхностью и конусной нижней, упирающейся на опорный диск, а нижний стакан выполнен в виде трубчатой цилиндрической части с конусной опорой на выступающей из корпуса части с углом конусности 60-90, между опорным диском, расположенным под клиновой системой, и нижним стаканом есть возможность введения дополнительного податливого элемента, например деревянного цилиндра с одним или двумя конусными концами. На фиг. 1 изображена предлагаемая стойка, на фиг. 2 - рудничная стойка с дополнительным податливым элементом, на фиг. 3 - ее вид сбоку. 21072005.09.30 Рудничная стойка состоит из корпуса 1, представляющего собой трубу со сквозным отверстием в средней части стенки, клиновой системы, расположенной в этом отверстии,выдвижной части и верхней опоры. В корпусе 1 с обеих сторон клиновой системы расположены, с возможностью перемещения вдоль внутренней поверхности трубы корпуса 1, опорные диски 2 и 3. Выдвижная часть состоит из верхнего 4 и нижнего 5 стаканов, вставленных с обеих сторон в полость корпуса 1, с возможностью продольного перемещения внутри него и с упором в опорные диски 2 и 3. В верхний стакан 4, выполненный в виде трубчатого цилиндра,вставлена верхняя опора в виде деревянной стойки 6 с плоской верхней опорной поверхностью 7 и конусной нижней 8, упирающейся в опорный диск 2. Нижний стакан 5 имеет цилиндрическую трубчатую часть, вводимую в корпус 1 до упора в опорный диск 3, и нижнюю, выступающую из корпуса 1, конусную опору 9 с углом конусности 60-90. В трубчатую полость нижнего стакана 5 имеется возможность вставлять дополнительный податливый элемент 10, например деревянный цилиндр с одним или обоими конусными концами. Клиновая система выполнена из двух подклинков 11 с односторонними скосами и клина 12 с двухсторонним скосом, расположенного между ними. Клиновая система имеет возможность выниматься и вставляться в сквозное отверстие корпуса 1. Рудничная стойка работает следующим образом. Ее устанавливают под верхняк или деревянный распил в кровле выработки. После чего средний клин 12 с двухсторонним скосом клиновой системы, установленной в сквозном отверстии корпуса 1, забивается до отказа между двух подклинков 11 с односторонними скосами, раздвигая их, и вместе с ними опорные диски 2 и 3. Вместе с опорным диском 2 перемещается верхний стакан 4 с деревянной стойкой 6, которая плоской верхней опорной поверхностью 7 упирается в кровлю, а нижней конусной поверхностью 8 - в опорный диск 3. Нижний стакан 5 сверху прижат к опорному диску 3, а конусной опорой 9 - к почве. Таким образом, рудничная стойка распирается между кровлей и почвой выработки. В таком положении рудничной стойки, по мере нарастания сопротивления кровли выработки, сначала происходит смятие нижней деревянной конусной поверхности 8 верхней стойки 6, а затем внедрение в почву конусной опоры 9 нижнего стакана 5. Для выработок с более высокими скоростями опускания кровлями и/или для увеличения степени податливости рудничной стойки в трубчатую полость нижнего стакана 5 вводят дополнительный податливый элемент 10, например деревянный цилиндр с одним или обоими конусными концами. Этот стакан 5 вставляют в полость корпуса 1 до упора податливого элемента 10 в опорный диск 3. При нарастающей нагрузке на стойку происходит еще и смятие конусных концов дополнительного податливого элемента 10. Разгрузка и перенос стойки производится путем выбивания среднего клина 12 с извлечением его вместе с подклинками 11 из сквозного отверстия корпуса 1. При этом верхний стакан 4 вместе с деревянной стойкой 6 перемещается вниз, стойка освобождается и ее можно переносить на новое место установки. Использование новой стойки, например, на рудниках Старобинского месторождения позволит снизить трудоемкость возведения временной стоечной крепи и сократить расход лесоматериалов, применяемых в конструкции рудничной стойки, за счет многократного использования ее. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
