Устройство для обеззараживания воздуха при выбросах химически опасных веществ

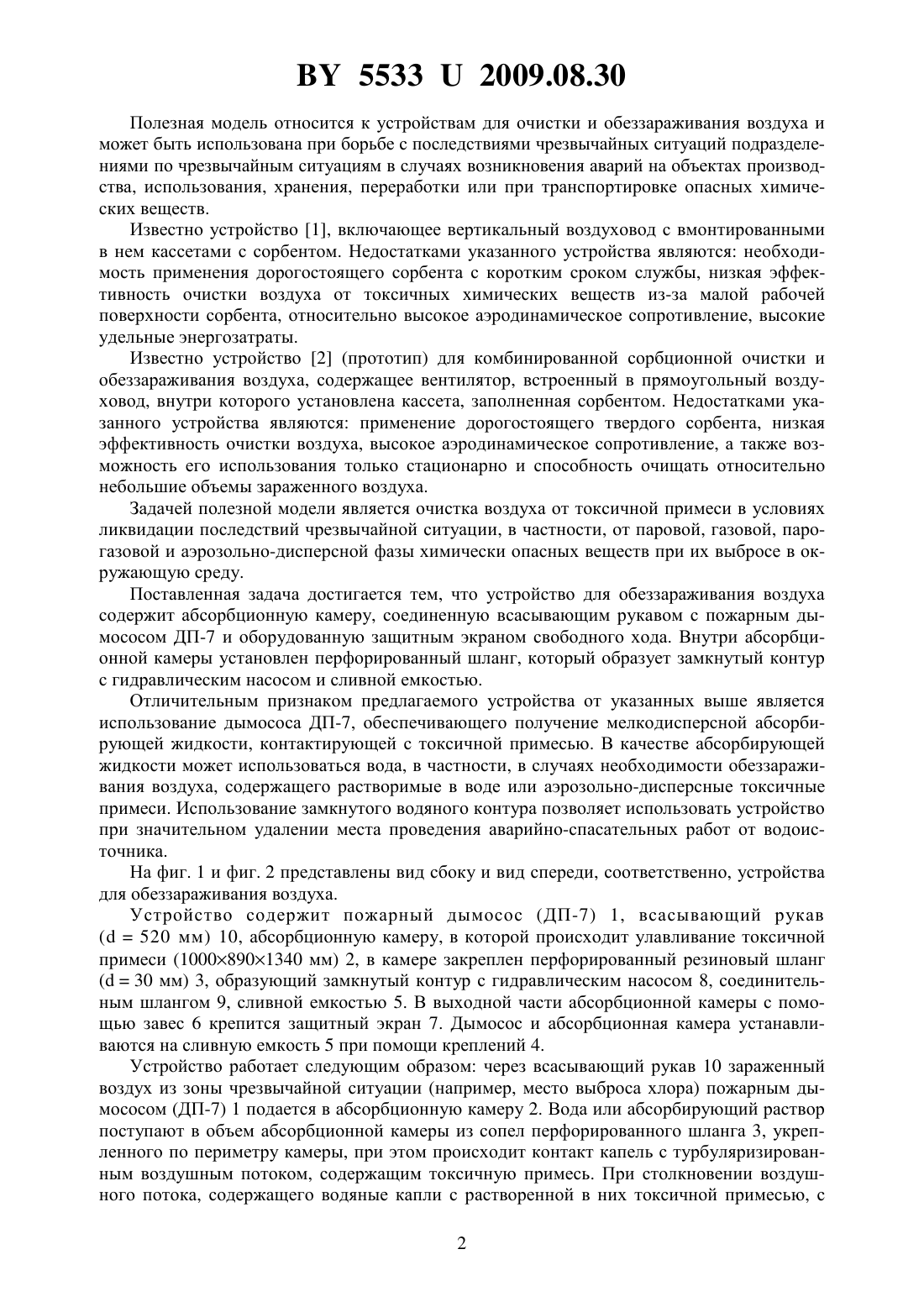

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА ПРИ ВЫБРОСАХ ХИМИЧЕСКИ ОПАСНЫХ ВЕЩЕСТВ(71) Заявитель Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Котов Геннадий Викторович Смоляков Виталий Брониславович(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для обеззараживания воздуха, содержащее абсорбционную камеру, соединенную всасывающим рукавом с пожарным дымососом ДП-7 и оборудованную защитным экраном свободного хода, отличающееся тем, что в абсорбционной камере установлен перфорированный шланг, замкнутый в контур с гидравлическим насосом и сливной емкостью.(56) 1. Расчет оборудования для воздухообменных процессов. Методические указания к практическим заданиям по дисциплине Холодильное и вентиляционное оборудование. БГАТУ 2001. 2. Патент 20742005. 55332009.08.30 Полезная модель относится к устройствам для очистки и обеззараживания воздуха и может быть использована при борьбе с последствиями чрезвычайных ситуаций подразделениями по чрезвычайным ситуациям в случаях возникновения аварий на объектах производства, использования, хранения, переработки или при транспортировке опасных химических веществ. Известно устройство 1, включающее вертикальный воздуховод с вмонтированными в нем кассетами с сорбентом. Недостатками указанного устройства являются необходимость применения дорогостоящего сорбента с коротким сроком службы, низкая эффективность очистки воздуха от токсичных химических веществ из-за малой рабочей поверхности сорбента, относительно высокое аэродинамическое сопротивление, высокие удельные энергозатраты. Известно устройство 2 (прототип) для комбинированной сорбционной очистки и обеззараживания воздуха, содержащее вентилятор, встроенный в прямоугольный воздуховод, внутри которого установлена кассета, заполненная сорбентом. Недостатками указанного устройства являются применение дорогостоящего твердого сорбента, низкая эффективность очистки воздуха, высокое аэродинамическое сопротивление, а также возможность его использования только стационарно и способность очищать относительно небольшие объемы зараженного воздуха. Задачей полезной модели является очистка воздуха от токсичной примеси в условиях ликвидации последствий чрезвычайной ситуации, в частности, от паровой, газовой, парогазовой и аэрозольно-дисперсной фазы химически опасных веществ при их выбросе в окружающую среду. Поставленная задача достигается тем, что устройство для обеззараживания воздуха содержит абсорбционную камеру, соединенную всасывающим рукавом с пожарным дымососом ДП-7 и оборудованную защитным экраном свободного хода. Внутри абсорбционной камеры установлен перфорированный шланг, который образует замкнутый контур с гидравлическим насосом и сливной емкостью. Отличительным признаком предлагаемого устройства от указанных выше является использование дымососа ДП-7, обеспечивающего получение мелкодисперсной абсорбирующей жидкости, контактирующей с токсичной примесью. В качестве абсорбирующей жидкости может использоваться вода, в частности, в случаях необходимости обеззараживания воздуха, содержащего растворимые в воде или аэрозольно-дисперсные токсичные примеси. Использование замкнутого водяного контура позволяет использовать устройство при значительном удалении места проведения аварийно-спасательных работ от водоисточника. На фиг. 1 и фиг. 2 представлены вид сбоку и вид спереди, соответственно, устройства для обеззараживания воздуха. Устройство содержит пожарный дымосос (ДП-7) 1, всасывающий рукав(520 мм) 10, абсорбционную камеру, в которой происходит улавливание токсичной примеси (10008901340 мм) 2, в камере закреплен перфорированный резиновый шланг(30 мм) 3, образующий замкнутый контур с гидравлическим насосом 8, соединительным шлангом 9, сливной емкостью 5. В выходной части абсорбционной камеры с помощью завес 6 крепится защитный экран 7. Дымосос и абсорбционная камера устанавливаются на сливную емкость 5 при помощи креплений 4. Устройство работает следующим образом через всасывающий рукав 10 зараженный воздух из зоны чрезвычайной ситуации (например, место выброса хлора) пожарным дымососом (ДП-7) 1 подается в абсорбционную камеру 2. Вода или абсорбирующий раствор поступают в объем абсорбционной камеры из сопел перфорированного шланга 3, укрепленного по периметру камеры, при этом происходит контакт капель с турбуляризированным воздушным потоком, содержащим токсичную примесь. При столкновении воздушного потока, содержащего водяные капли с растворенной в них токсичной примесью, с 2 55332009.08.30 защитным экраном 7 происходит отделение воздушных капель. Свободный ход защитного экрана обеспечивает снижение избыточного давления в абсорбционной камере. Образующийся раствор токсичной примеси по стенкам камеры 2 и защитному экрану 7 стекает в сливную емкость 5. Использование креплений 4 позволяет обеспечить необходимую устойчивость конструкции. Скапливающийся в сливной емкости раствор с помощью гидравлического насоса 8 через соединительный шланг 9 подается в перфорированный шланг 3. Циркуляция абсорбирующего раствора производится до его насыщения, после чего раствор (или вода) заменяется. Образовавшийся насыщенный раствор токсичной примеси направляется на утилизацию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
