Устройство для создания водяной завесы

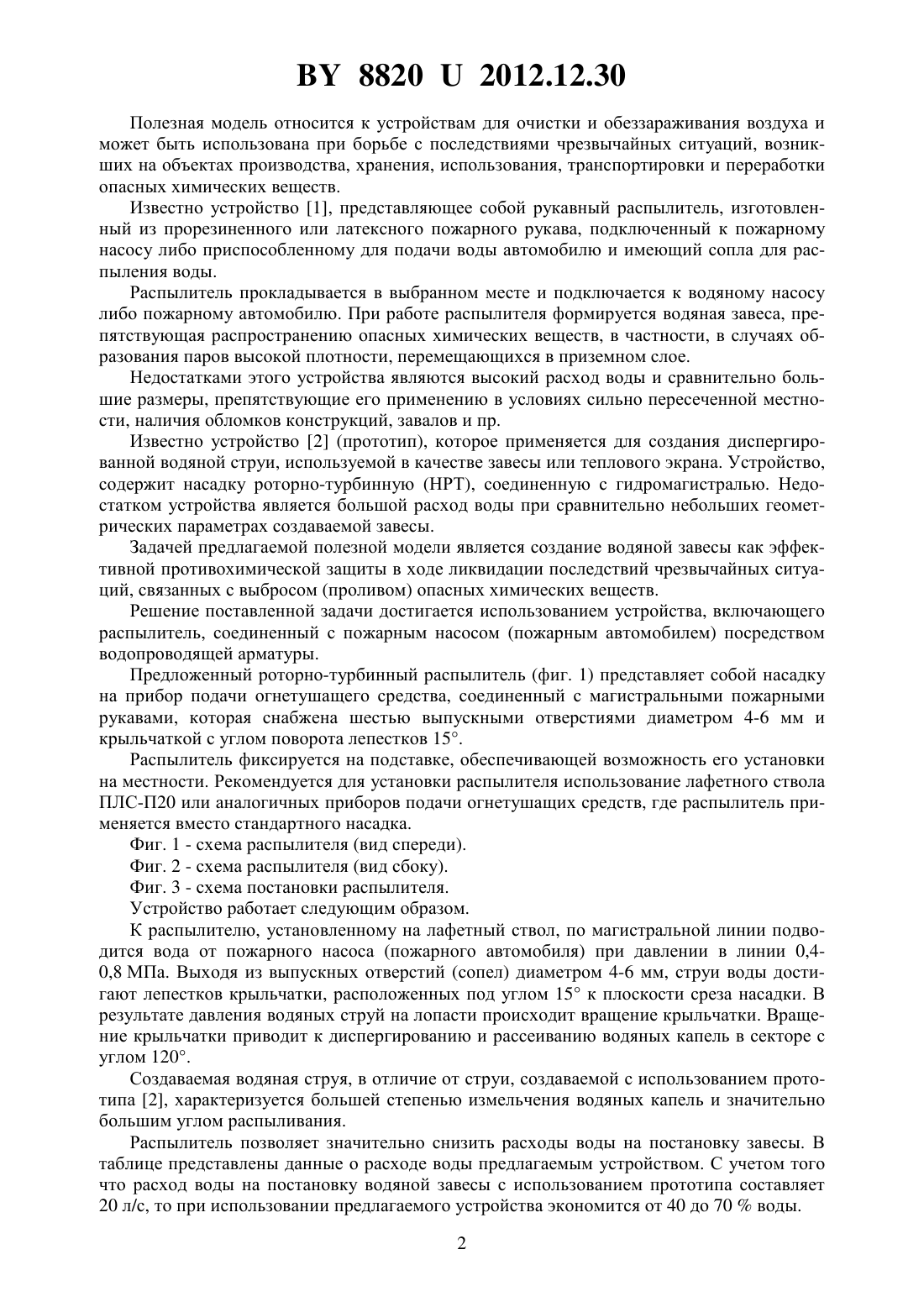

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ВОДЯНОЙ ЗАВЕСЫ(71) Заявитель Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Котов Геннадий Викторович Голуб Олег Витальевич(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для создания водяной завесы, представляющее собой роторно-турбинный распылитель, подключенный к пожарному насосу, отличающееся тем, что распылитель,установленный на лафетный ствол, имеет выпускные отверстия диаметром 4-6 мм и крыльчатку с углом наклона лепестков 15.(56) 1. Патент РБ на полезную модель 6655. 2. Иванников В.П., Клюс П.П. Справочник руководителя тушения пожара. - М. Стройиздат, 1987. - С. 110-112. 88202012.12.30 Полезная модель относится к устройствам для очистки и обеззараживания воздуха и может быть использована при борьбе с последствиями чрезвычайных ситуаций, возникших на объектах производства, хранения, использования, транспортировки и переработки опасных химических веществ. Известно устройство 1, представляющее собой рукавный распылитель, изготовленный из прорезиненного или латексного пожарного рукава, подключенный к пожарному насосу либо приспособленному для подачи воды автомобилю и имеющий сопла для распыления воды. Распылитель прокладывается в выбранном месте и подключается к водяному насосу либо пожарному автомобилю. При работе распылителя формируется водяная завеса, препятствующая распространению опасных химических веществ, в частности, в случаях образования паров высокой плотности, перемещающихся в приземном слое. Недостатками этого устройства являются высокий расход воды и сравнительно большие размеры, препятствующие его применению в условиях сильно пересеченной местности, наличия обломков конструкций, завалов и пр. Известно устройство 2 (прототип), которое применяется для создания диспергированной водяной струи, используемой в качестве завесы или теплового экрана. Устройство,содержит насадку роторно-турбинную (НРТ), соединенную с гидромагистралью. Недостатком устройства является большой расход воды при сравнительно небольших геометрических параметрах создаваемой завесы. Задачей предлагаемой полезной модели является создание водяной завесы как эффективной противохимической защиты в ходе ликвидации последствий чрезвычайных ситуаций, связанных с выбросом (проливом) опасных химических веществ. Решение поставленной задачи достигается использованием устройства, включающего распылитель, соединенный с пожарным насосом (пожарным автомобилем) посредством водопроводящей арматуры. Предложенный роторно-турбинный распылитель (фиг. 1) представляет собой насадку на прибор подачи огнетушащего средства, соединенный с магистральными пожарными рукавами, которая снабжена шестью выпускными отверстиями диаметром 4-6 мм и крыльчаткой с углом поворота лепестков 15. Распылитель фиксируется на подставке, обеспечивающей возможность его установки на местности. Рекомендуется для установки распылителя использование лафетного ствола ПЛС-П 20 или аналогичных приборов подачи огнетушащих средств, где распылитель применяется вместо стандартного насадка. Фиг. 1 - схема распылителя (вид спереди). Фиг. 2 - схема распылителя (вид сбоку). Фиг. 3 - схема постановки распылителя. Устройство работает следующим образом. К распылителю, установленному на лафетный ствол, по магистральной линии подводится вода от пожарного насоса (пожарного автомобиля) при давлении в линии 0,40,8 МПа. Выходя из выпускных отверстий (сопел) диаметром 4-6 мм, струи воды достигают лепестков крыльчатки, расположенных под углом 15 к плоскости среза насадки. В результате давления водяных струй на лопасти происходит вращение крыльчатки. Вращение крыльчатки приводит к диспергированию и рассеиванию водяных капель в секторе с углом 120. Создаваемая водяная струя, в отличие от струи, создаваемой с использованием прототипа 2, характеризуется большей степенью измельчения водяных капель и значительно большим углом распыливания. Распылитель позволяет значительно снизить расходы воды на постановку завесы. В таблице представлены данные о расходе воды предлагаемым устройством. С учетом того что расход воды на постановку водяной завесы с использованием прототипа составляет 20 л/с, то при использовании предлагаемого устройства экономится от 40 до 70 воды. 2 88202012.12.30 Расход воды для постановки завесы с использованием предлагаемого устройства Расход воды, л/с,Диаметр выпускных отверпри давлении в рукавной линии стий, мм 0,4 МПа 0,6 МПа 0,8 МПа 4 1,8 2,0 2,3 5 3,4 3,8 4,3 6 4,3 5,0 5,8 В качестве практических рекомендаций по использованию насадки предлагается использовать в срезе насадки сопла диаметром 4-6 мм использовать крыльчатку с углом поворота лепестков 15 поддерживать давление в рукавной линии порядка 0,6 МПа. Геометрические параметры водяной завесы имеют вид угол распыления водяных струй составляет 120 значение площади сечения водяной завесы (перпендикулярно прибору подачи огнетушащего средства) достигает 45 м 2. Способ использования устройства. Устройство используется для постановки водяной завесы в ходе ликвидации последствий чрезвычайной ситуации, связанной с выбросом (проливом) опасного химического вещества. Способ размещения и схема подключения распылителя при постановке водяной завесы представлены на фиг 3. Здесь 1 - источник выброса (пролив) опасного химического вещества 2 - пожарный насос (пожарный аварийно-спасательный автомобиль) 3 - рукавная линия 4 - крепление распылителя (лафетный ствол) 5 - распылитель 6 - водяная завеса. Стрелкой указано направление распространения ветра. Распылитель размещается на местности согласно схеме таким образом, чтобы создаваемая водяная завеса находилась на пути распространения паров опасного химического вещества. Распылитель устанавливается с подветренной стороны от источника выброса(места пролива). Снижение концентрации паров опасного вещества, достигающих зоны действия завесы, происходит за счет рассеивания примеси под влиянием водяных струй, интенсифицирующих процессы турбулентного перемешивания примеси с потоком воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
