Колодец-поглотитель поверхностного стока

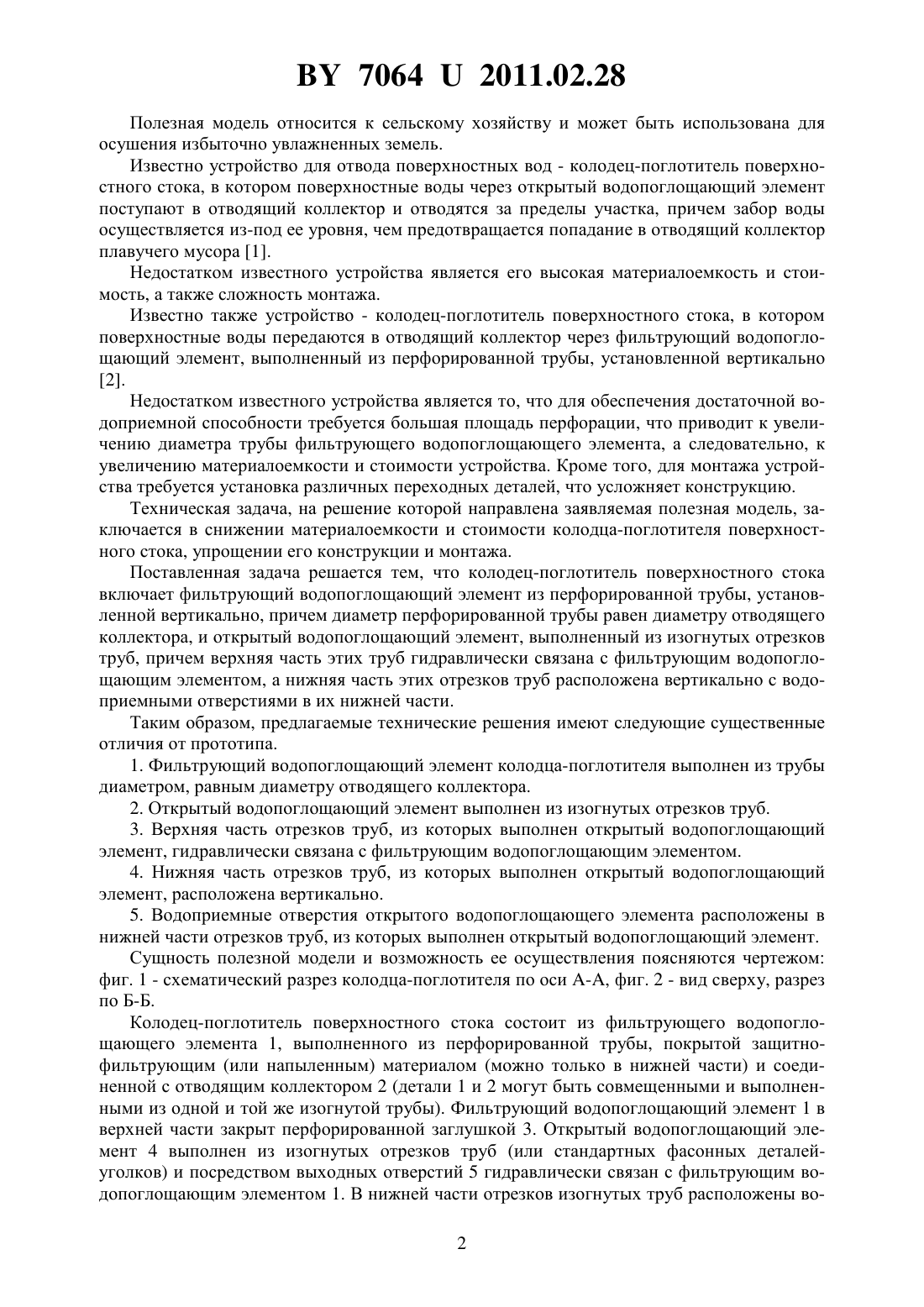

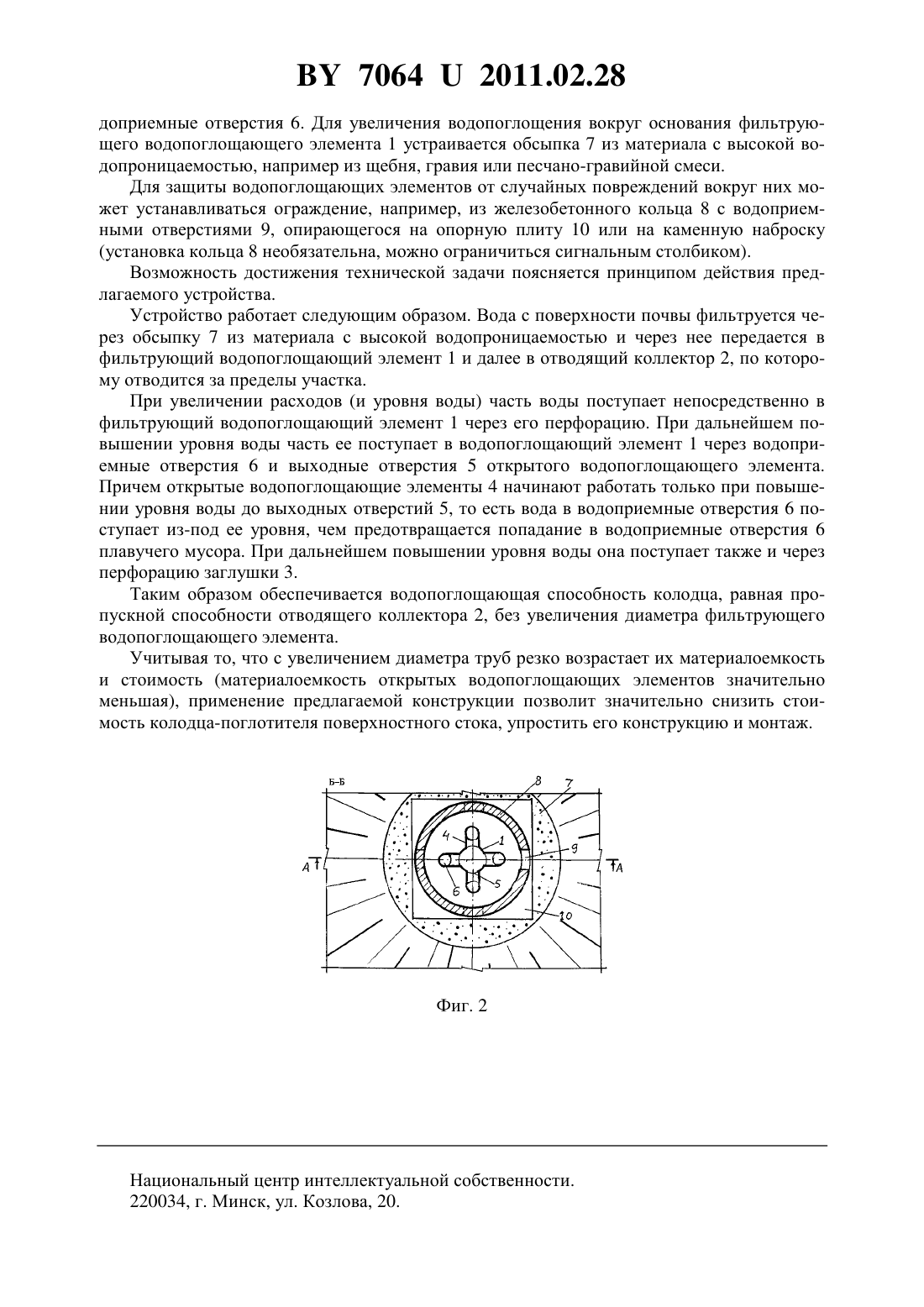

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Михальченко Николай Николаевич Желязко Владимир Иосифович Нестеров Михаил Васильевич Боровиков Алексей Александрович Желязко Денис Владимирович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Колодец-поглотитель поверхностного стока, включающий фильтрующий водопоглощающий элемент из перфорированной трубы, установленной вертикально, и открытый водопоглощающий элемент, отличающийся тем, что фильтрующий водопоглощающий элемент выполнен из перфорированной трубы диаметром, равным диаметру отводящего коллектора, а открытый водопоглощающий элемент выполнен из изогнутых отрезков труб, причем верхняя часть этих труб гидравлически связана с фильтрующим водопоглощающим элементом, а нижняя часть этих отрезков труб расположена вертикально с водоприемными отверстиями в их нижней части.(56) 1. Сооружения для отвода поверхностных вод на осушительных системах. Рабочий проект Альбом 1. - Минск Белгипроводхоз, 1993. - 43 с. 2. Типовые проектные решения Б. 820-01-1.05. Облегченные колодцы-поглотители на осушительных системах Альбом 1. - Минск РУП Институт мелиорации, 2007. - 124 с. 70642011.02.28 Полезная модель относится к сельскому хозяйству и может быть использована для осушения избыточно увлажненных земель. Известно устройство для отвода поверхностных вод - колодец-поглотитель поверхностного стока, в котором поверхностные воды через открытый водопоглощающий элемент поступают в отводящий коллектор и отводятся за пределы участка, причем забор воды осуществляется из-под ее уровня, чем предотвращается попадание в отводящий коллектор плавучего мусора 1. Недостатком известного устройства является его высокая материалоемкость и стоимость, а также сложность монтажа. Известно также устройство - колодец-поглотитель поверхностного стока, в котором поверхностные воды передаются в отводящий коллектор через фильтрующий водопоглощающий элемент, выполненный из перфорированной трубы, установленной вертикально 2. Недостатком известного устройства является то, что для обеспечения достаточной водоприемной способности требуется большая площадь перфорации, что приводит к увеличению диаметра трубы фильтрующего водопоглощающего элемента, а следовательно, к увеличению материалоемкости и стоимости устройства. Кроме того, для монтажа устройства требуется установка различных переходных деталей, что усложняет конструкцию. Техническая задача, на решение которой направлена заявляемая полезная модель, заключается в снижении материалоемкости и стоимости колодца-поглотителя поверхностного стока, упрощении его конструкции и монтажа. Поставленная задача решается тем, что колодец-поглотитель поверхностного стока включает фильтрующий водопоглощающий элемент из перфорированной трубы, установленной вертикально, причем диаметр перфорированной трубы равен диаметру отводящего коллектора, и открытый водопоглощающий элемент, выполненный из изогнутых отрезков труб, причем верхняя часть этих труб гидравлически связана с фильтрующим водопоглощающим элементом, а нижняя часть этих отрезков труб расположена вертикально с водоприемными отверстиями в их нижней части. Таким образом, предлагаемые технические решения имеют следующие существенные отличия от прототипа. 1. Фильтрующий водопоглощающий элемент колодца-поглотителя выполнен из трубы диаметром, равным диаметру отводящего коллектора. 2. Открытый водопоглощающий элемент выполнен из изогнутых отрезков труб. 3. Верхняя часть отрезков труб, из которых выполнен открытый водопоглощающий элемент, гидравлически связана с фильтрующим водопоглощающим элементом. 4. Нижняя часть отрезков труб, из которых выполнен открытый водопоглощающий элемент, расположена вертикально. 5. Водоприемные отверстия открытого водопоглощающего элемента расположены в нижней части отрезков труб, из которых выполнен открытый водопоглощающий элемент. Сущность полезной модели и возможность ее осуществления поясняются чертежом фиг. 1 - схематический разрез колодца-поглотителя по оси -, фиг. 2 - вид сверху, разрез по Б-Б. Колодец-поглотитель поверхностного стока состоит из фильтрующего водопоглощающего элемента 1, выполненного из перфорированной трубы, покрытой защитнофильтрующим (или напыленным) материалом (можно только в нижней части) и соединенной с отводящим коллектором 2 (детали 1 и 2 могут быть совмещенными и выполненными из одной и той же изогнутой трубы). Фильтрующий водопоглощающий элемент 1 в верхней части закрыт перфорированной заглушкой 3. Открытый водопоглощающий элемент 4 выполнен из изогнутых отрезков труб (или стандартных фасонных деталейуголков) и посредством выходных отверстий 5 гидравлически связан с фильтрующим водопоглощающим элементом 1. В нижней части отрезков изогнутых труб расположены во 2 70642011.02.28 доприемные отверстия 6. Для увеличения водопоглощения вокруг основания фильтрующего водопоглощающего элемента 1 устраивается обсыпка 7 из материала с высокой водопроницаемостью, например из щебня, гравия или песчано-гравийной смеси. Для защиты водопоглощающих элементов от случайных повреждений вокруг них может устанавливаться ограждение, например, из железобетонного кольца 8 с водоприемными отверстиями 9, опирающегося на опорную плиту 10 или на каменную наброску(установка кольца 8 необязательна, можно ограничиться сигнальным столбиком). Возможность достижения технической задачи поясняется принципом действия предлагаемого устройства. Устройство работает следующим образом. Вода с поверхности почвы фильтруется через обсыпку 7 из материала с высокой водопроницаемостью и через нее передается в фильтрующий водопоглощающий элемент 1 и далее в отводящий коллектор 2, по которому отводится за пределы участка. При увеличении расходов (и уровня воды) часть воды поступает непосредственно в фильтрующий водопоглощающий элемент 1 через его перфорацию. При дальнейшем повышении уровня воды часть ее поступает в водопоглощающий элемент 1 через водоприемные отверстия 6 и выходные отверстия 5 открытого водопоглощающего элемента. Причем открытые водопоглощающие элементы 4 начинают работать только при повышении уровня воды до выходных отверстий 5, то есть вода в водоприемные отверстия 6 поступает из-под ее уровня, чем предотвращается попадание в водоприемные отверстия 6 плавучего мусора. При дальнейшем повышении уровня воды она поступает также и через перфорацию заглушки 3. Таким образом обеспечивается водопоглощающая способность колодца, равная пропускной способности отводящего коллектора 2, без увеличения диаметра фильтрующего водопоглощающего элемента. Учитывая то, что с увеличением диаметра труб резко возрастает их материалоемкость и стоимость (материалоемкость открытых водопоглощающих элементов значительно меньшая), применение предлагаемой конструкции позволит значительно снизить стоимость колодца-поглотителя поверхностного стока, упростить его конструкцию и монтаж. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
