Колодец-поглотитель поверхностного стока

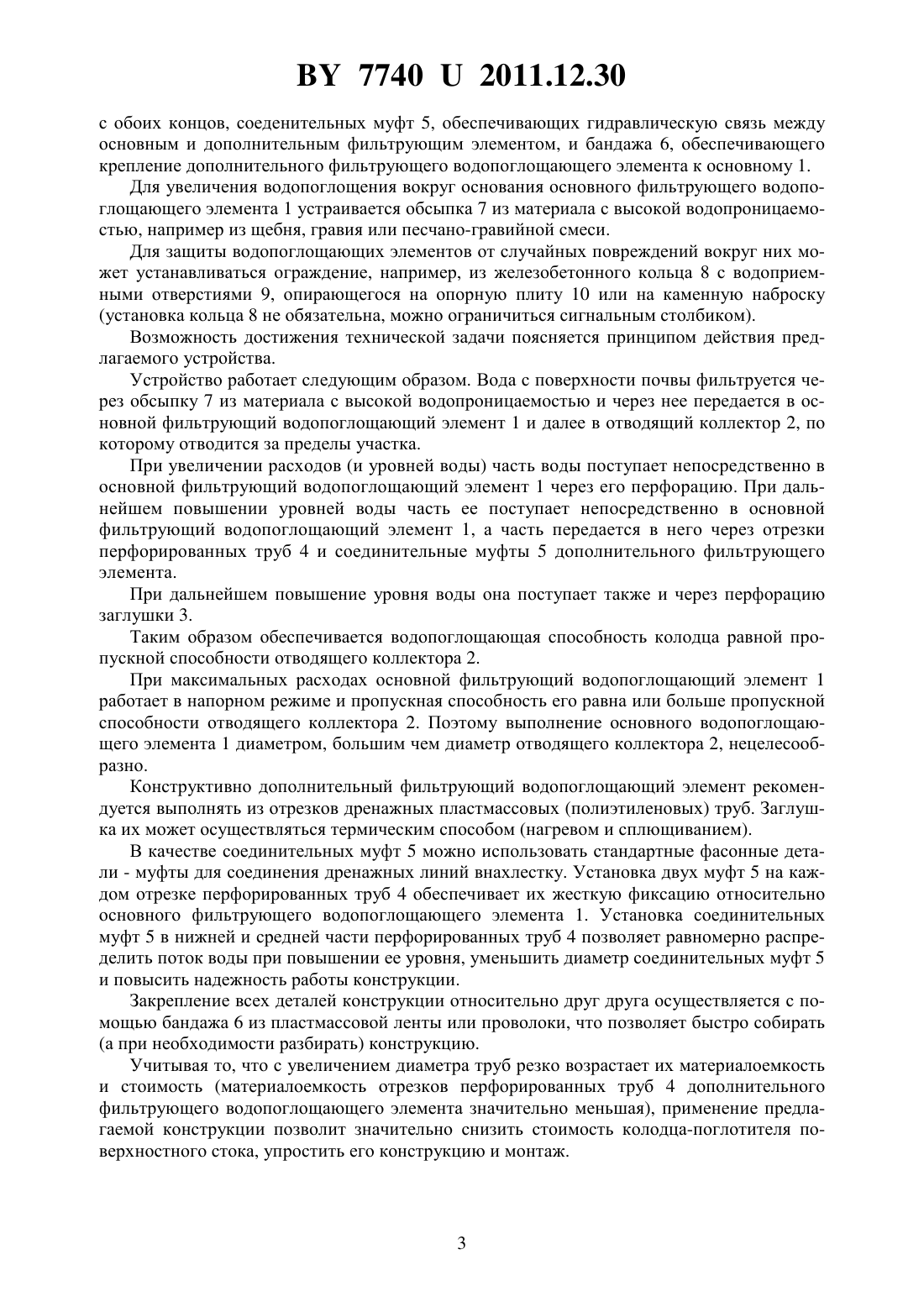

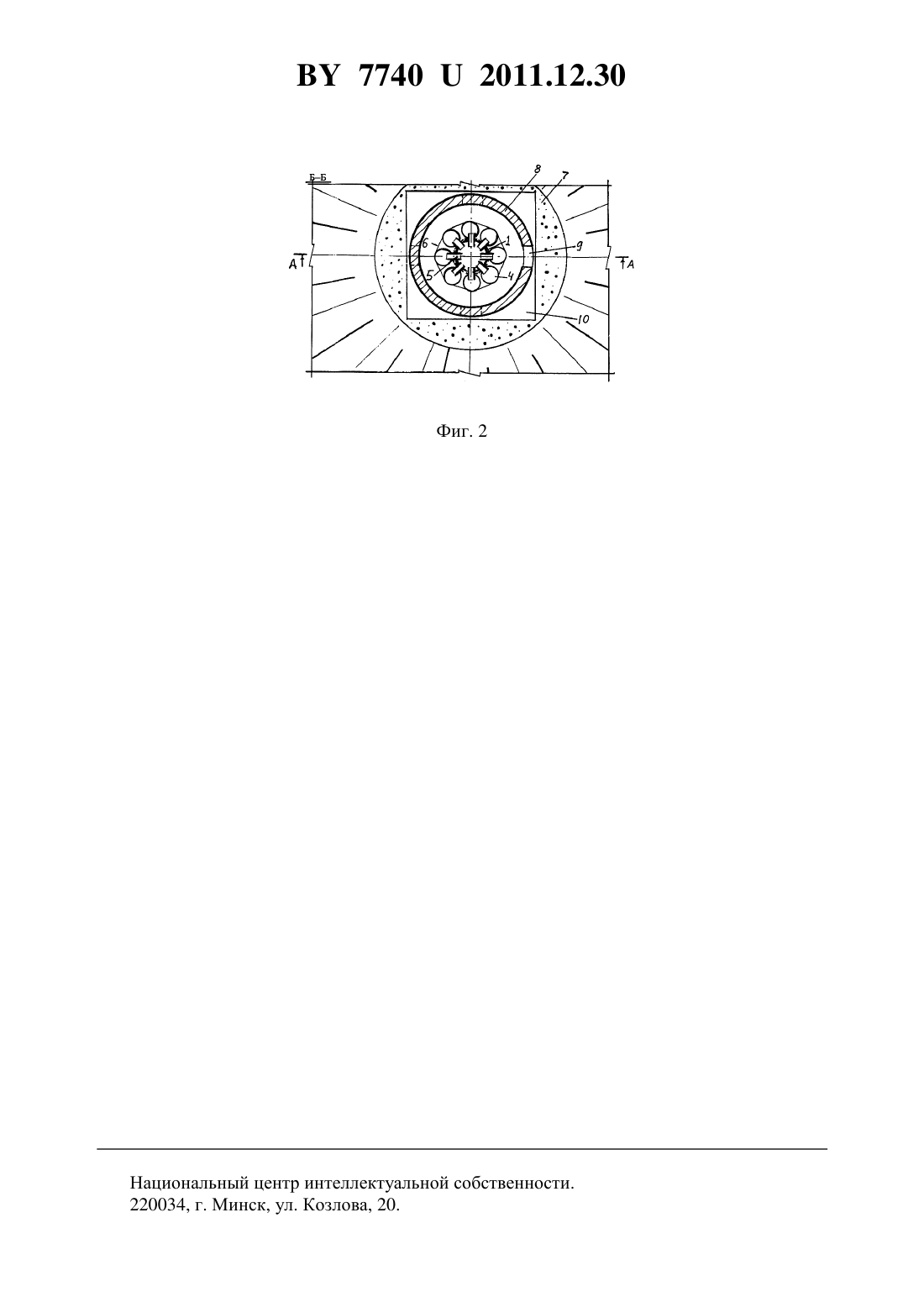

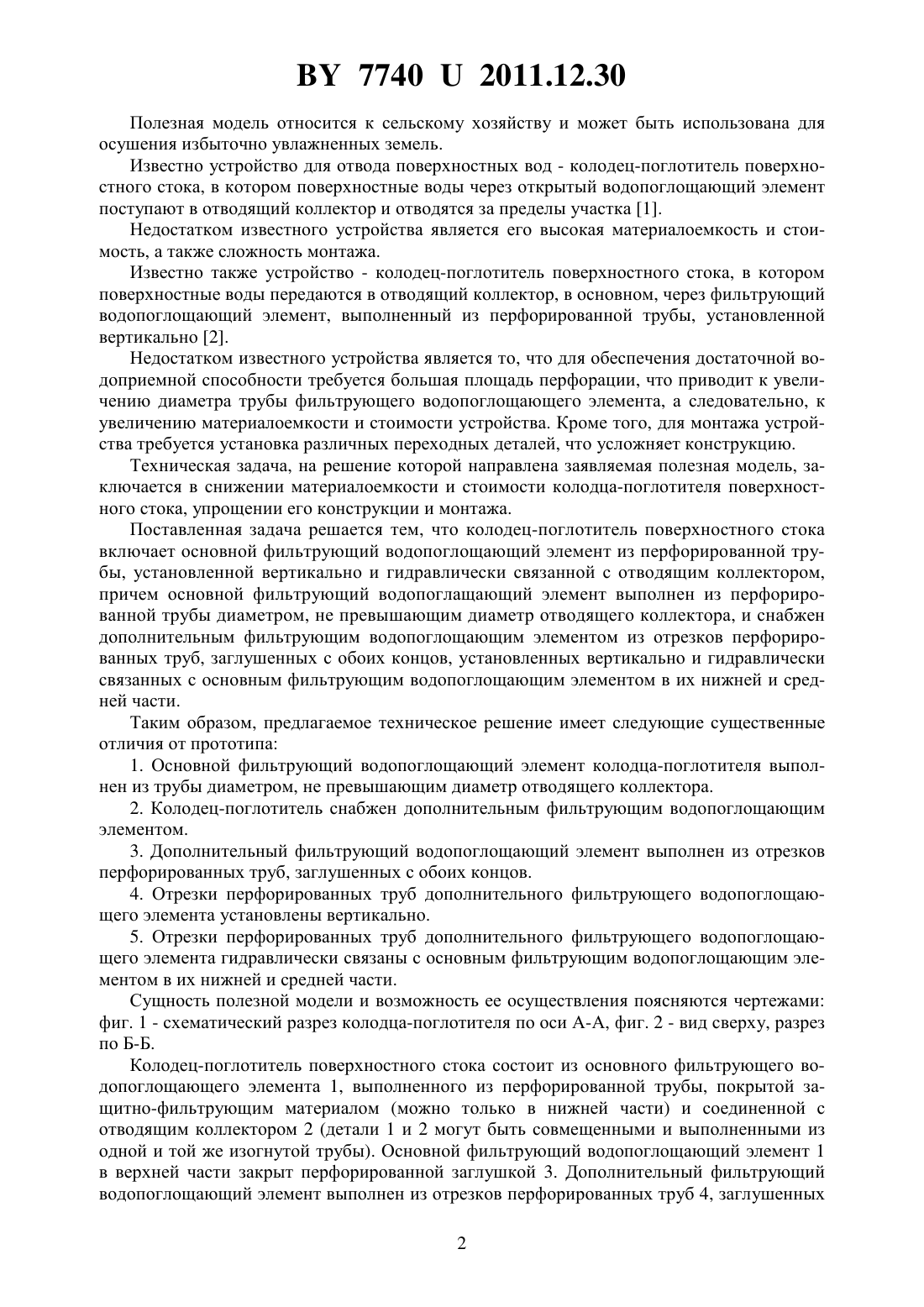

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Михальченко Николай Николаевич Желязко Владимир Иосифович Нестеров Михаил Васильевич Васильева Наталья Васильевна Лейко Дмитрий Михайлович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Колодец-поглотитель поверхностного стока, включающий основной фильтрующий водопоглощающий элемент из перфорированной трубы, установленной вертикально и гидравлически связанной с отводящим коллектором, отличающийся тем, что основной фильтрующий водопоглощающий элемент выполнен из перфорированной трубы диаметром, не превышающим диаметр отводящего коллектора, и снабжен дополнительным фильтрующим водопоглощающим элементом из отрезков перфорированных труб, заглушенных с обоих концов, установленных вертикально и гидравлически связанных с основным фильтрующим водопоглощающим элементом в их нижней и средней части.(56) 1. Сооружения для отвода поверхностных вод на осушительных системах Рабочий проект. Альбом 1. - Минск Белгипроводхоз, 1993. - С. 43. 2. Типовые проектные решения Б. 820-01-1.05. Облегченные колодцы-поглотители на осушительных системах. Альбом 1. - Минск РУП Институт мелиорации, 2007. - С. 124. 77402011.12.30 Полезная модель относится к сельскому хозяйству и может быть использована для осушения избыточно увлажненных земель. Известно устройство для отвода поверхностных вод - колодец-поглотитель поверхностного стока, в котором поверхностные воды через открытый водопоглощающий элемент поступают в отводящий коллектор и отводятся за пределы участка 1. Недостатком известного устройства является его высокая материалоемкость и стоимость, а также сложность монтажа. Известно также устройство - колодец-поглотитель поверхностного стока, в котором поверхностные воды передаются в отводящий коллектор, в основном, через фильтрующий водопоглощающий элемент, выполненный из перфорированной трубы, установленной вертикально 2. Недостатком известного устройства является то, что для обеспечения достаточной водоприемной способности требуется большая площадь перфорации, что приводит к увеличению диаметра трубы фильтрующего водопоглощающего элемента, а следовательно, к увеличению материалоемкости и стоимости устройства. Кроме того, для монтажа устройства требуется установка различных переходных деталей, что усложняет конструкцию. Техническая задача, на решение которой направлена заявляемая полезная модель, заключается в снижении материалоемкости и стоимости колодца-поглотителя поверхностного стока, упрощении его конструкции и монтажа. Поставленная задача решается тем, что колодец-поглотитель поверхностного стока включает основной фильтрующий водопоглощающий элемент из перфорированной трубы, установленной вертикально и гидравлически связанной с отводящим коллектором,причем основной фильтрующий водопоглащающий элемент выполнен из перфорированной трубы диаметром, не превышающим диаметр отводящего коллектора, и снабжен дополнительным фильтрующим водопоглощающим элементом из отрезков перфорированных труб, заглушенных с обоих концов, установленных вертикально и гидравлически связанных с основным фильтрующим водопоглощающим элементом в их нижней и средней части. Таким образом, предлагаемое техническое решение имеет следующие существенные отличия от прототипа 1. Основной фильтрующий водопоглощающий элемент колодца-поглотителя выполнен из трубы диаметром, не превышающим диаметр отводящего коллектора. 2. Колодец-поглотитель снабжен дополнительным фильтрующим водопоглощающим элементом. 3. Дополнительный фильтрующий водопоглощающий элемент выполнен из отрезков перфорированных труб, заглушенных с обоих концов. 4. Отрезки перфорированных труб дополнительного фильтрующего водопоглощающего элемента установлены вертикально. 5. Отрезки перфорированных труб дополнительного фильтрующего водопоглощающего элемента гидравлически связаны с основным фильтрующим водопоглощающим элементом в их нижней и средней части. Сущность полезной модели и возможность ее осуществления поясняются чертежами фиг. 1 - схематический разрез колодца-поглотителя по оси А-А, фиг. 2 - вид сверху, разрез по Б-Б. Колодец-поглотитель поверхностного стока состоит из основного фильтрующего водопоглощающего элемента 1, выполненного из перфорированной трубы, покрытой защитно-фильтрующим материалом (можно только в нижней части) и соединенной с отводящим коллектором 2 (детали 1 и 2 могут быть совмещенными и выполненными из одной и той же изогнутой трубы). Основной фильтрующий водопоглощающий элемент 1 в верхней части закрыт перфорированной заглушкой 3. Дополнительный фильтрующий водопоглощающий элемент выполнен из отрезков перфорированных труб 4, заглушенных 2 77402011.12.30 с обоих концов, соеденительных муфт 5, обеспечивающих гидравлическую связь между основным и дополнительным фильтрующим элементом, и бандажа 6, обеспечивающего крепление дополнительного фильтрующего водопоглощающего элемента к основному 1. Для увеличения водопоглощения вокруг основания основного фильтрующего водопоглощающего элемента 1 устраивается обсыпка 7 из материала с высокой водопроницаемостью, например из щебня, гравия или песчано-гравийной смеси. Для защиты водопоглощающих элементов от случайных повреждений вокруг них может устанавливаться ограждение, например, из железобетонного кольца 8 с водоприемными отверстиями 9, опирающегося на опорную плиту 10 или на каменную наброску(установка кольца 8 не обязательна, можно ограничиться сигнальным столбиком). Возможность достижения технической задачи поясняется принципом действия предлагаемого устройства. Устройство работает следующим образом. Вода с поверхности почвы фильтруется через обсыпку 7 из материала с высокой водопроницаемостью и через нее передается в основной фильтрующий водопоглощающий элемент 1 и далее в отводящий коллектор 2, по которому отводится за пределы участка. При увеличении расходов (и уровней воды) часть воды поступает непосредственно в основной фильтрующий водопоглощающий элемент 1 через его перфорацию. При дальнейшем повышении уровней воды часть ее поступает непосредственно в основной фильтрующий водопоглощающий элемент 1, а часть передается в него через отрезки перфорированных труб 4 и соединительные муфты 5 дополнительного фильтрующего элемента. При дальнейшем повышение уровня воды она поступает также и через перфорацию заглушки 3. Таким образом обеспечивается водопоглощающая способность колодца равной пропускной способности отводящего коллектора 2. При максимальных расходах основной фильтрующий водопоглощающий элемент 1 работает в напорном режиме и пропускная способность его равна или больше пропускной способности отводящего коллектора 2. Поэтому выполнение основного водопоглощающего элемента 1 диаметром, большим чем диаметр отводящего коллектора 2, нецелесообразно. Конструктивно дополнительный фильтрующий водопоглощающий элемент рекомендуется выполнять из отрезков дренажных пластмассовых (полиэтиленовых) труб. Заглушка их может осуществляться термическим способом (нагревом и сплющиванием). В качестве соединительных муфт 5 можно использовать стандартные фасонные детали - муфты для соединения дренажных линий внахлестку. Установка двух муфт 5 на каждом отрезке перфорированных труб 4 обеспечивает их жесткую фиксацию относительно основного фильтрующего водопоглощающего элемента 1. Установка соединительных муфт 5 в нижней и средней части перфорированных труб 4 позволяет равномерно распределить поток воды при повышении ее уровня, уменьшить диаметр соединительных муфт 5 и повысить надежность работы конструкции. Закрепление всех деталей конструкции относительно друг друга осуществляется с помощью бандажа 6 из пластмассовой ленты или проволоки, что позволяет быстро собирать(а при необходимости разбирать) конструкцию. Учитывая то, что с увеличением диаметра труб резко возрастает их материалоемкость и стоимость (материалоемкость отрезков перфорированных труб 4 дополнительного фильтрующего водопоглощающего элемента значительно меньшая), применение предлагаемой конструкции позволит значительно снизить стоимость колодца-поглотителя поверхностного стока, упростить его конструкцию и монтаж. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
