Мобильная установка для продольной распиловки лесоматериалов

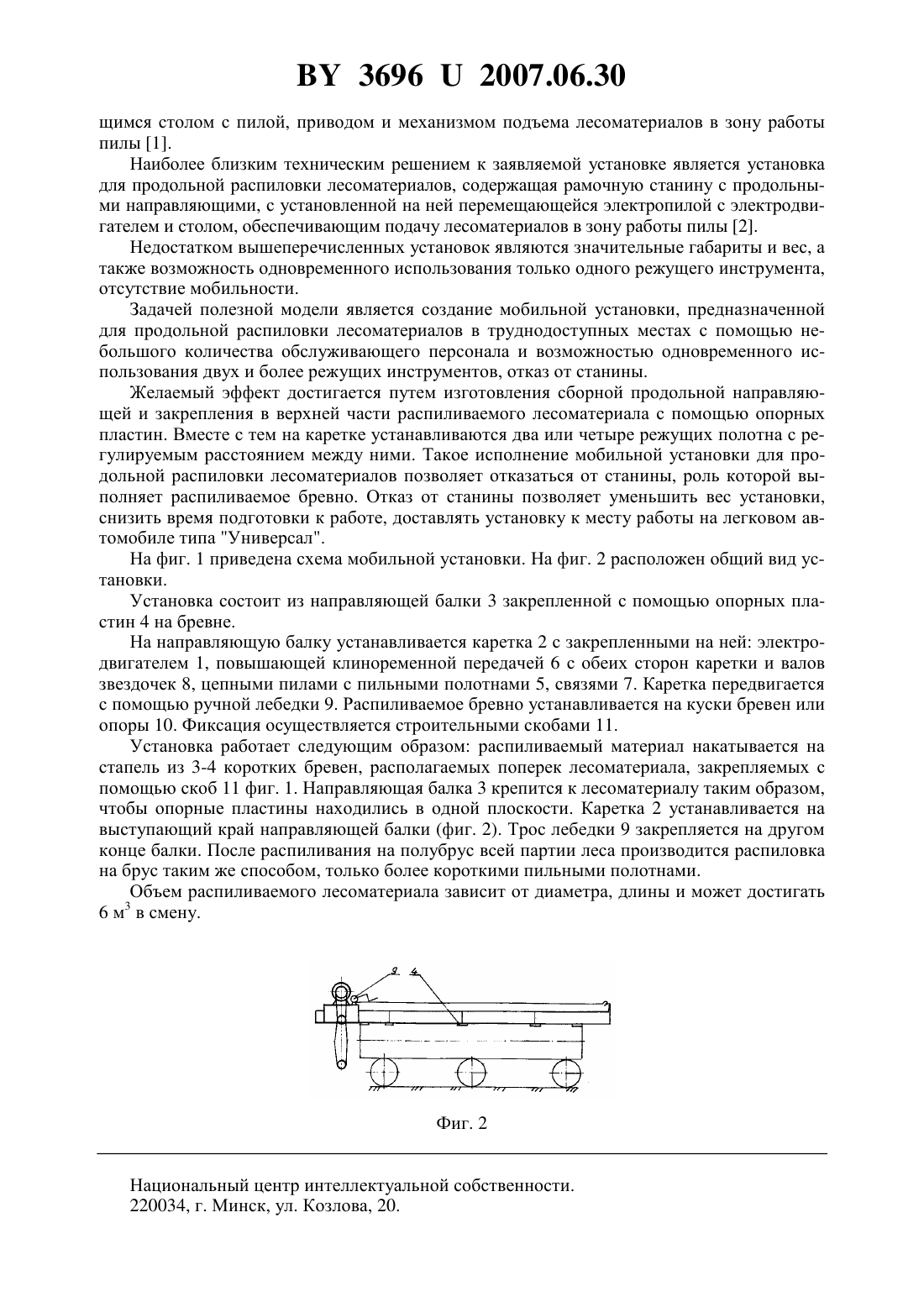

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОБИЛЬНАЯ УСТАНОВКА ДЛЯ ПРОДОЛЬНОЙ РАСПИЛОВКИ ЛЕСОМАТЕРИАЛОВ(71) Заявитель Науменко Евгений Иванович(72) Автор Науменко Евгений Иванович(73) Патентообладатель Науменко Евгений Иванович(57) Мобильная установка для продольной распиловки лесоматериалов содержит установленную на продольной направляющей перемещаемую ручной лебедкой каретку со смонтированными на ней электродвигателем и пильными полотнами, отличающаяся тем, что продольная направляющая изготовлена сборной и закреплена в верхней части распиливаемого лесоматериала с помощью опорных пластин, при этом на каретке устанавливаются два или четыре пильных полотна с регулируемым расстоянием между ними.(56) 1. Свидетельство на ПМ 14027 1, МПК В 27 В 3/00, В 27 В 7/00, 2000. 2. Патент 2230656 С 2, МПК 7 В 27 В 3/22, 2002. Фиг. 1 Полезная модель относится к оборудованию по обработке древесины и может быть использована для строительства домов, бань и хозяйственных построек, изготовленных из лесоматериала. Известна установка для продольной распиловки лесоматериалов, которая содержит рамочную станину с продольными направляющими, с установленным на ней перемещаю 36962007.06.30 щимся столом с пилой, приводом и механизмом подъема лесоматериалов в зону работы пилы 1. Наиболее близким техническим решением к заявляемой установке является установка для продольной распиловки лесоматериалов, содержащая рамочную станину с продольными направляющими, с установленной на ней перемещающейся электропилой с электродвигателем и столом, обеспечивающим подачу лесоматериалов в зону работы пилы 2. Недостатком вышеперечисленных установок являются значительные габариты и вес, а также возможность одновременного использования только одного режущего инструмента,отсутствие мобильности. Задачей полезной модели является создание мобильной установки, предназначенной для продольной распиловки лесоматериалов в труднодоступных местах с помощью небольшого количества обслуживающего персонала и возможностью одновременного использования двух и более режущих инструментов, отказ от станины. Желаемый эффект достигается путем изготовления сборной продольной направляющей и закрепления в верхней части распиливаемого лесоматериала с помощью опорных пластин. Вместе с тем на каретке устанавливаются два или четыре режущих полотна с регулируемым расстоянием между ними. Такое исполнение мобильной установки для продольной распиловки лесоматериалов позволяет отказаться от станины, роль которой выполняет распиливаемое бревно. Отказ от станины позволяет уменьшить вес установки,снизить время подготовки к работе, доставлять установку к месту работы на легковом автомобиле типа Универсал. На фиг. 1 приведена схема мобильной установки. На фиг. 2 расположен общий вид установки. Установка состоит из направляющей балки 3 закрепленной с помощью опорных пластин 4 на бревне. На направляющую балку устанавливается каретка 2 с закрепленными на ней электродвигателем 1, повышающей клиноременной передачей 6 с обеих сторон каретки и валов звездочек 8, цепными пилами с пильными полотнами 5, связями 7. Каретка передвигается с помощью ручной лебедки 9. Распиливаемое бревно устанавливается на куски бревен или опоры 10. Фиксация осуществляется строительными скобами 11. Установка работает следующим образом распиливаемый материал накатывается на стапель из 3-4 коротких бревен, располагаемых поперек лесоматериала, закрепляемых с помощью скоб 11 фиг. 1. Направляющая балка 3 крепится к лесоматериалу таким образом,чтобы опорные пластины находились в одной плоскости. Каретка 2 устанавливается на выступающий край направляющей балки (фиг. 2). Трос лебедки 9 закрепляется на другом конце балки. После распиливания на полубрус всей партии леса производится распиловка на брус таким же способом, только более короткими пильными полотнами. Объем распиливаемого лесоматериала зависит от диаметра, длины и может достигать 6 м 3 в смену. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
